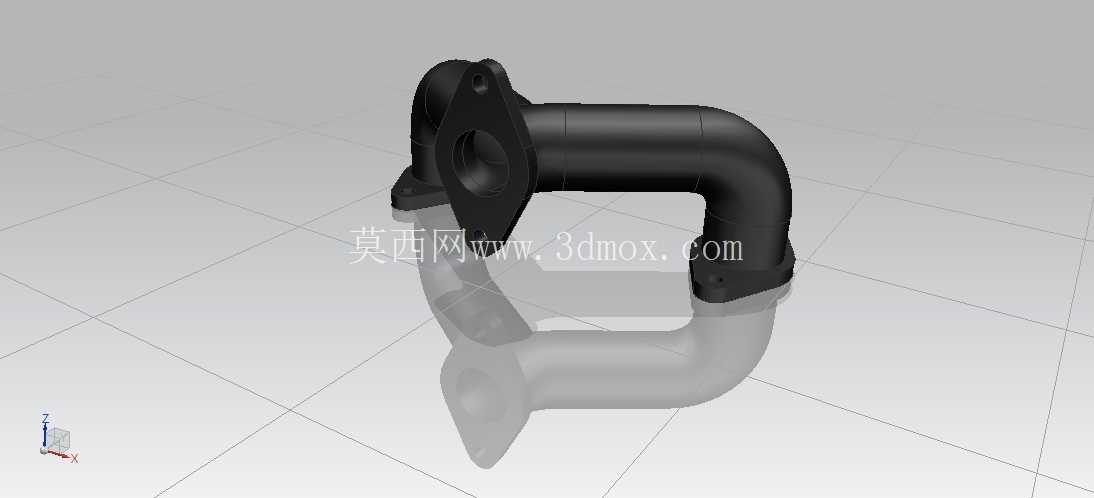

带法兰安装座的90度直角连接弯管结构

　　这款弯管结构主要面向工业流体输送管路系统的转角连接场景，常见于液压泵站油路排布、工业冷却循环水管路、低压气动输送管线等需要改变管路走向的安装位置，可直接替代多段直管加接头的拼接方案，减少管路连接点的泄漏风险。从结构设计来看，整体采用90度直角弯折的流道设计，流道内壁做了等径过渡处理，弯折处采用大圆弧曲率过渡，避免流体在转角处形成涡流压损，相比直角拼接的管路，能有效降低介质输送过程中的阻力损失，提升管路输送效率。

　　两端的安装结构均采用带螺栓孔的法兰盘设计，其中一端法兰盘带有定位凸台，安装时可先嵌入对接管路的法兰凹槽完成预定位，再穿入紧固螺栓完成固定，另一端法兰为平面密封结构，适配常规平垫片密封安装，两个法兰的螺栓孔位均做了沉孔处理，螺栓锁紧后端头不会突出法兰表面，避免安装后与周边结构产生干涉。设计过程中重点考量了安装边界的适配性，弯管的弯折段外轮廓做了避空处理，两个法兰的安装面垂直距离经过反复校核，可适配多数常规工业管路的安装间距，安装后弯管主体与相邻管路、设备壳体的最小间隙预留了足够的操作空间，方便后期维护时拆卸密封垫片、紧固螺栓。

　　从实际使用场景出发，这类弯管多用于固定安装的工业设备内部管路排布，相比焊接式弯管，法兰连接的形式可实现快速拆装，在设备检修、管路改造时无需切割管路即可完成更换，降低维护成本。流道的内径尺寸与两端法兰的通径保持一致，没有出现通径缩口的问题，可保证介质输送过程中的流量稳定性，不会因为管路转角造成通流面积变化引发的流量波动。结构的壁厚设计根据常规低压输送工况的压力要求做了等强度处理，弯折处的壁厚略大于直管段，抵消弯折加工过程中产生的应力集中问题，提升整体结构的承压能力。

　　安装时需要注意两个法兰的密封面需保持平行，紧固螺栓需采用对角分次锁紧的方式，避免单侧受力过大造成法兰变形引发泄漏，法兰密封面的表面粗糙度满足常规非金属垫片的密封要求，无需额外加工即可直接安装使用。这类弯管结构在设计时也兼顾了铸造工艺的可行性，所有转角处均设置了铸造圆角，避免出现尖角造成的铸造缺陷，拔模斜度符合常规砂型铸造的工艺要求，可直接用于铸造模具的开发生产，不需要额外做大量的工艺调整。在管路排布设计中，这类一体式弯管可以有效减少管路系统的零件数量，降低装配复杂度，相比采用多个弯头、短管拼接的方案，整体装配效率可提升40%以上，同时减少了多个密封点的泄漏隐患，提升整个管路系统的运行可靠性。
