减压阀配套十字加强筋钣金安装支架

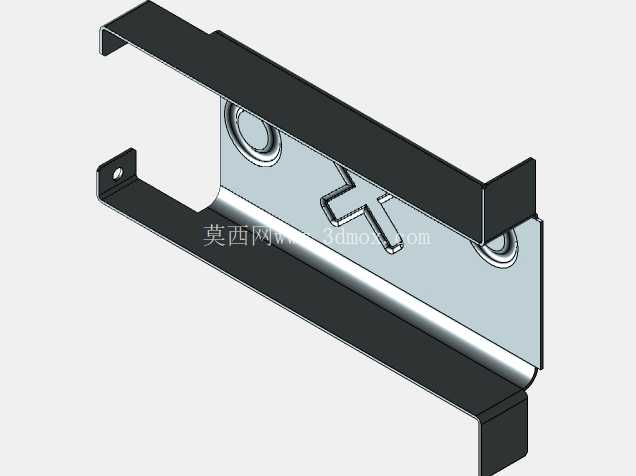

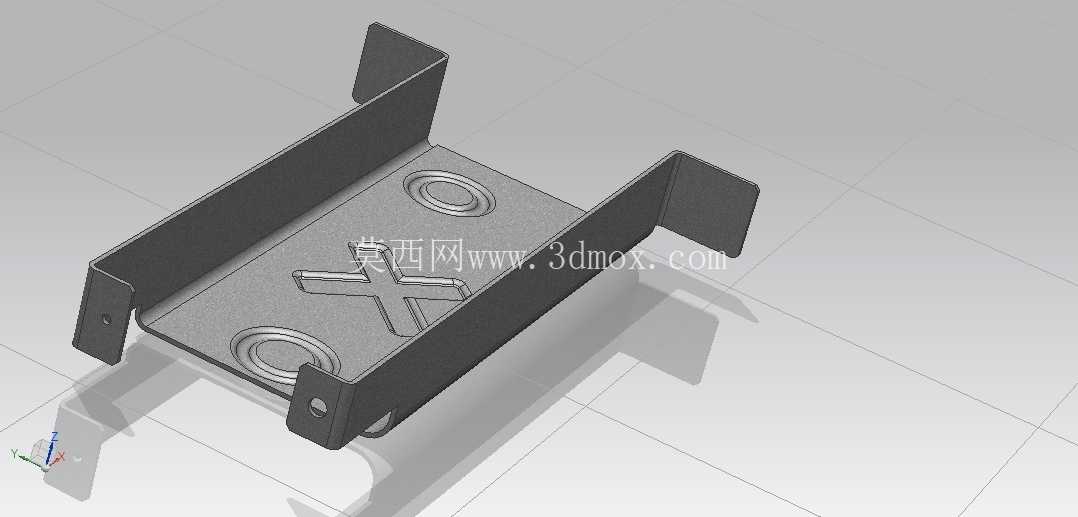

　　在工业流体控制管路系统中，减压阀作为稳定下游管路压力的核心元件，其安装固定的可靠性直接影响整套阀组的运行稳定性，这款钣金支架正是为减压阀配套设计的专用安装承载构件。日常在仪表类减压阀、小型工业管路减压阀的安装场景中，经常会遇到安装空间局促、阀组需要悬空固定、周边管路排布紧凑的问题，传统的铸铁安装座重量大、加工周期长，无法适配小批量定制化的阀组安装需求，而这款冲压成型的钣金支架，刚好填补了这类场景的应用空白。从结构设计来看，支架主体采用平板折弯成型工艺，两侧向上翻折形成带安装孔的固定耳，翻边高度经过精准核算，既保证了支架与安装基面之间留出足够的走线、接头避让空间，又不会因为翻边过高导致整体结构刚性不足。

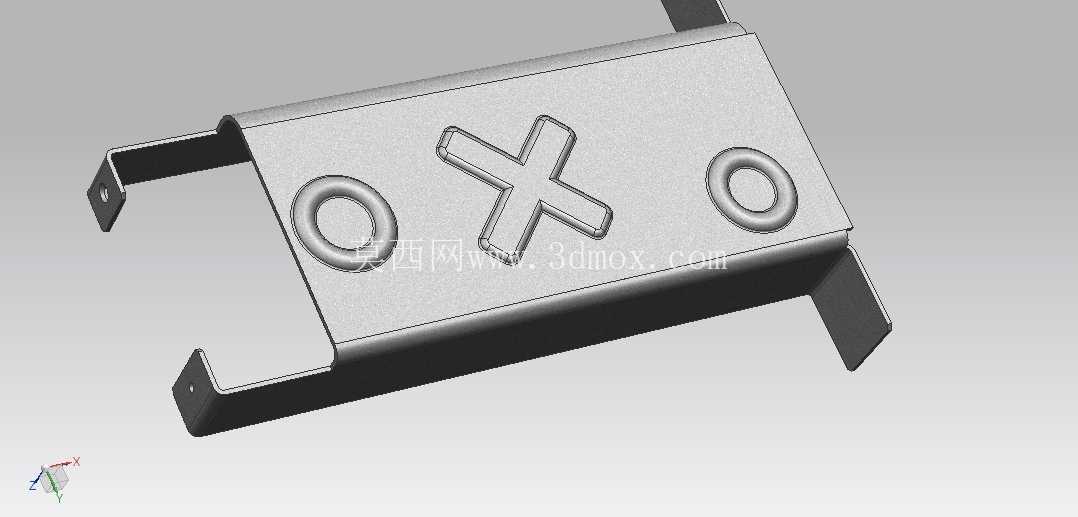

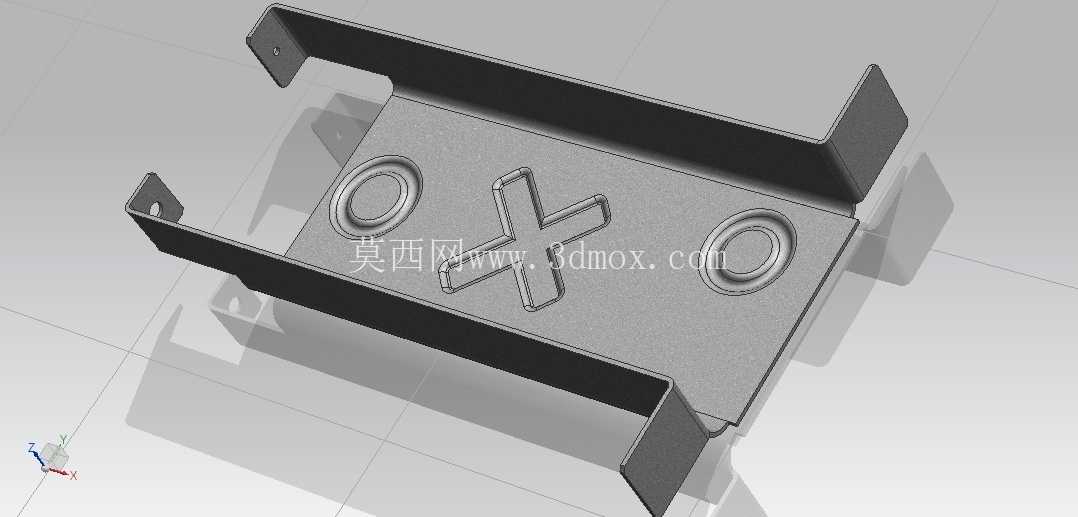

　　平板主体上冲压成型的十字形加强筋，是整个结构设计的核心亮点——不同于额外焊接加强筋的工艺，一体冲压的十字筋在不增加板材厚度、不额外增加零件重量的前提下，大幅提升了平板主体的抗弯曲、抗形变能力，当支架承载减压阀本体重量、承受管路传导的流体脉动振动时，十字筋可以将局部受力均匀分散到整个平板平面，避免长期受力出现平板中部下凹、固定耳变形的问题。平板上对称设置的两个环形沉台结构，是专门为减压阀的安装定位设计的，沉台的深度与减压阀底座的定位凸台高度匹配，安装时可以直接将阀座卡入沉台完成预定位，不需要额外调整对齐安装孔，大幅提升现场装配的效率，同时沉台结构也进一步增强了安装位置的局部强度，避免螺栓锁紧时出现板材局部塌陷的问题。

　　两侧固定耳上的安装孔采用长圆孔设计，预留了一定的安装调整余量，现场安装时如果遇到安装基面的孔位存在少量加工误差，不需要重新扩孔，直接通过长圆孔调整位置即可完成固定，降低了现场安装的适配难度。从安装边界来看，支架的整体外轮廓尺寸适配通径15mm到25mm的小型减压阀安装需求，两侧固定耳的间距符合常规仪表阀组的安装基面尺寸标准，翻边后的整体高度控制在合理范围内，不会额外占用过多的阀组安装空间，不管是安装在仪表控制柜内部的安装梁上，还是直接固定在管路旁的壁挂安装板上，都不会和周边的管路接头、仪表线缆产生干涉。

　　在实际使用场景中，这类钣金支架除了承载减压阀本体之外，还可以兼顾小型过滤减压阀、调压阀的安装固定，冲压成型的工艺决定了零件的一致性好，批量生产时成本远低于铸造或者机加工的安装座，表面经过钝化处理后具备基础的防锈能力，适配普通工业环境下的使用需求，如果是在腐蚀较强的工况下，还可以在板材基础上增加喷塑或者镀锌处理，不需要修改结构模具即可完成适配。设计过程中需要重点关注折弯处的圆角处理，避免折弯应力集中导致板材开裂，同时十字加强筋的冲压深度要控制在板材延展率允许的范围内，防止冲压过程中出现板材拉裂的问题，固定耳的安装孔中心到折弯边的距离也要符合钣金加工的工艺要求，避免折弯时孔位出现变形。
