金属型材连续辊压成型工装结构

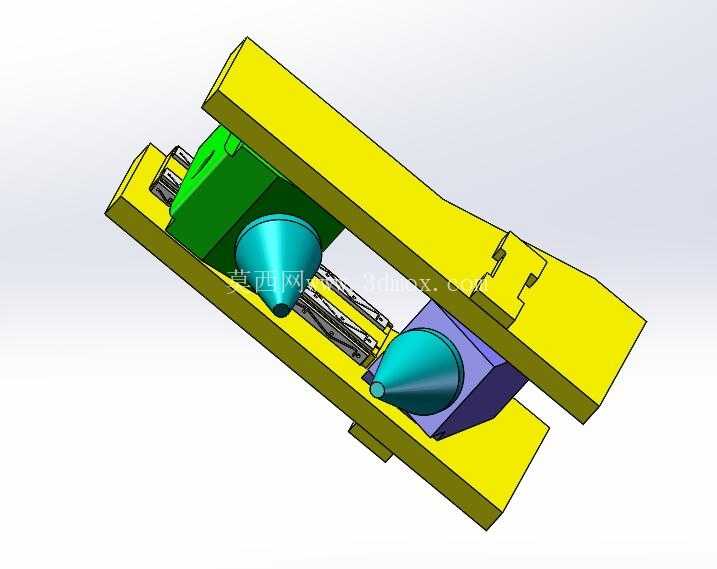

　　从结构布局来看，上下两组平行布置的黄色机架梁为整套结构的承载基准，梁体采用加厚矩形截面设计，安装面预留了多组T型槽与定位销孔，可根据不同成型截面的辊轮排布需求，灵活调整辊组的轴向位置与跨距，机架两端的连接榫头采用凹凸嵌合结构，可与前后段的送料机构、校直机构、切断机构实现无缝对接，安装时仅需通过定位销锁定榫合位置即可保证整体同轴度，无需反复调校辊系与前后段的平行度，大幅缩短产线搭建的现场调试周期。这套辊压结构主要面向金属带材、异型材的连续成型加工场景，在五金型材生产、汽车结构件冷弯、家电钣金成型产线中，这类结构是产线核心成型单元，承担从 raw 带料到定型截面的连续压合变形工序，区别于单次冲压的断续加工，辊压结构可实现长尺寸型材的无间断加工，适配卷料上料的连续生产节奏，单条产线适配该结构后可实现每分钟数米到数十米的成型进给，大幅降低长尺寸构件的加工拼接成本。

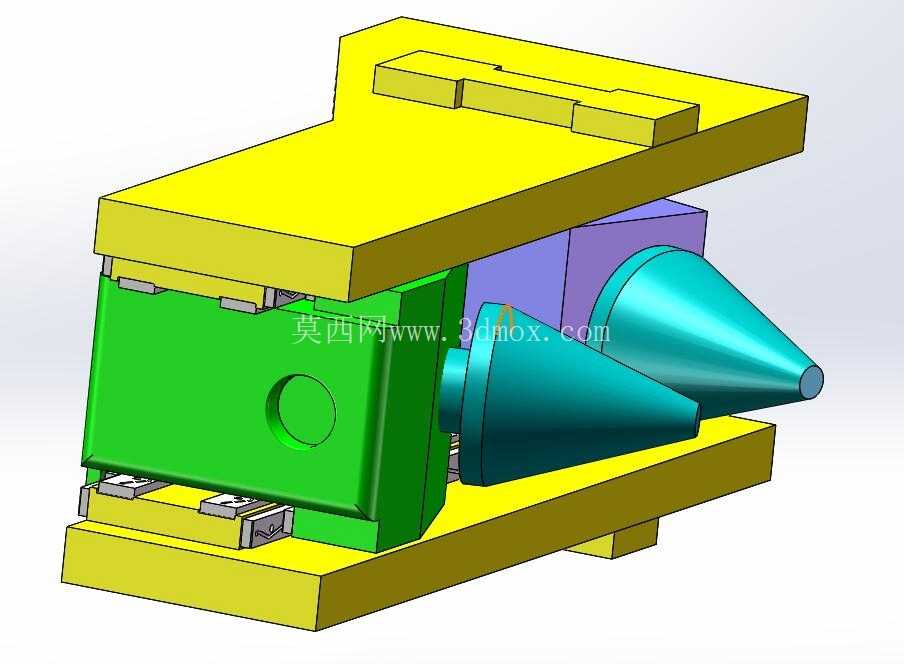

　　中间的成型辊组采用锥面+柱面的复合辊型设计，靠前的锥面辊主要承担带料的预弯变形，将平直带料逐步导入成型型腔，锥角设计匹配金属材料的延伸率特性，避免单次变形量过大导致带料表面出现拉裂、起皱缺陷，靠后的柱面辊承担最终定型校准，保证出料截面的尺寸公差控制在合理范围内，辊组下方的紫色支撑座为高度可调结构，通过底部的楔形调节块可微调下辊的竖直高度，适配不同厚度带料的辊缝需求，调节精度可达0.02mm，满足薄料精密成型的间隙控制要求。

　　两侧的绿色导向座内置了弹性压料结构，采用弹簧预紧的压块始终贴合带料侧边，在辊压过程中限制带料的横向窜动，避免带料跑偏导致的成型截面不对称、边部波浪等缺陷，导向座的安装位置可沿机架梁的横向滑槽调整，适配不同宽度规格的带料加工，无需更换整套工装即可覆盖一定范围内的型材规格生产。整套结构的动力输入端预留了标准联轴器连接位，可匹配伺服电机或者普通异步电机加减速器的驱动方案，辊组之间通过齿轮啮合实现同步传动，保证上下辊的线速度完全一致，避免辊面与带料之间出现相对滑动划伤工件表面。

　　在实际投产使用中，该结构可单独作为小型型材的成型单元使用，也可多组串联排布，通过逐组成型的方式完成复杂截面型材的加工，比如C型钢、Z型钢、汽车门窗导轨、家电钣金加强筋等构件，都可通过调整辊型与辊组排布实现加工，机架的整体安装边界适配常规型材产线的安装尺寸，底部预留的地脚螺栓孔可直接固定在产线的混凝土基座或者型钢机架上，无需额外制作过渡安装板。设计过程中重点考量了辊系的受力变形问题，机架梁的截面刚度经过受力校核，在最大轧制力工况下的挠度变形量控制在0.05mm以内，保证长尺寸型材成型过程中截面尺寸的一致性，辊轮采用可拆卸设计，磨损后可单独更换对应辊轮，无需拆卸整套辊系，降低设备维护成本与停机时间，同时辊轮的安装轴采用标准轴径设计，可兼容行业内通用的辊轮配件，减少定制配件的采购周期。
