轧机配套轧辊施压调节结构设计

项目分类:压力机 发布时间:2021-12-19 ID:462748
  • 轧机配套轧辊施压调节结构设计
  • 轧机配套轧辊施压调节结构设计
  • 轧机配套轧辊施压调节结构设计
  • 轧机配套轧辊施压调节结构设计
  • 轧机配套轧辊施压调节结构设计
  • 轧机配套轧辊施压调节结构设计

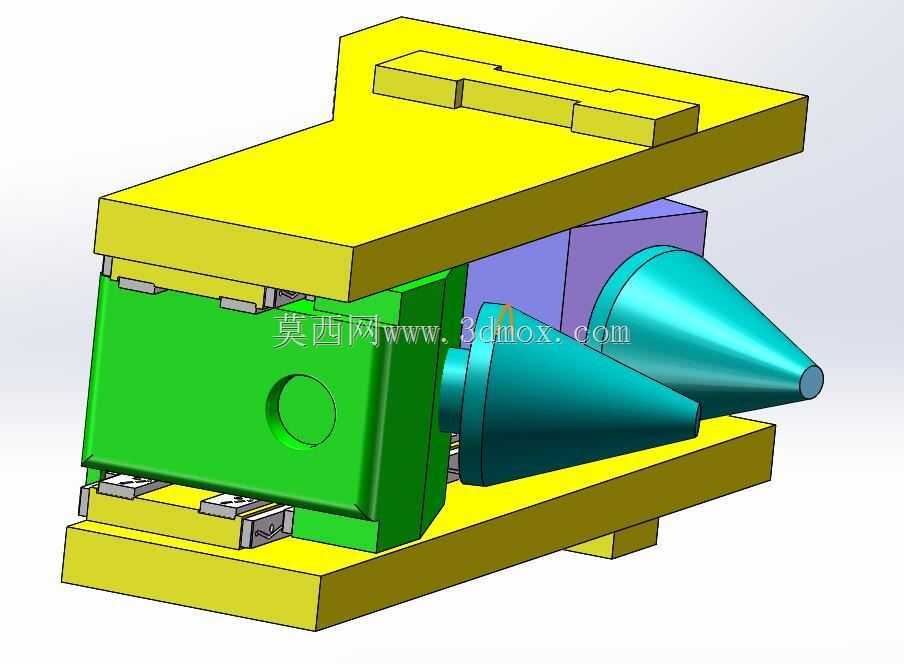

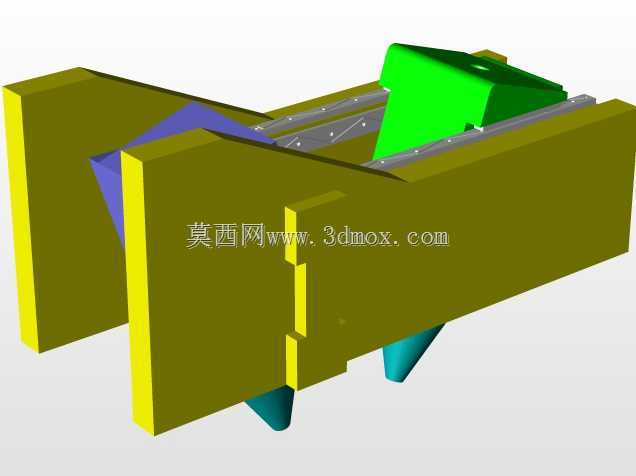

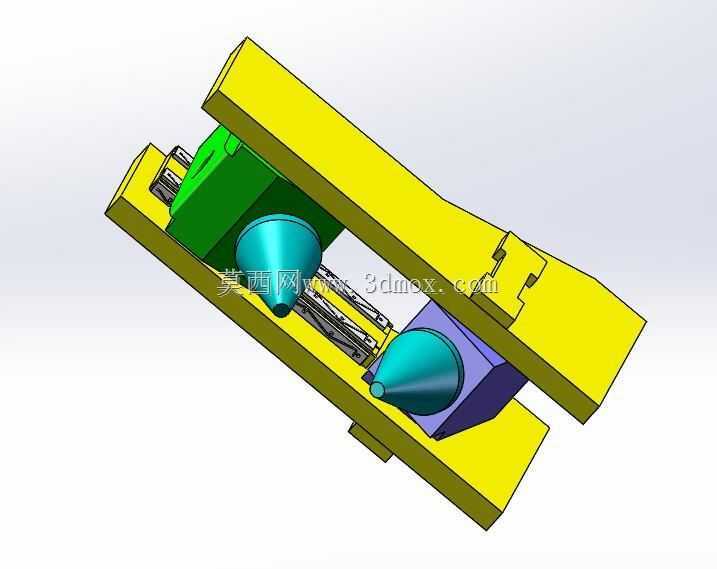

  在冶金轧制生产线的核心作业段,带材、型材的成型精度直接取决于轧辊间的施压控制精度,这套轧辊施压结构正是为中小型轧机的辊缝调节、轧制压力稳定输出设计的核心功能组件,区别于大型热轧产线的重型液压压下结构,该结构更适配冷轧窄带、精密型材轧制的工况需求,安装于轧机机架的上下横梁之间,直接作用于工作辊的轴承座位置,承担轧制过程中的压力传递与辊缝动态微调功能。从结构布局来看,上下两组平行布置的黄色承载梁为整个施压系统的受力基体,梁体采用箱型截面设计,在保证整体抗弯刚度的同时控制了组件自重,梁体上预留的安装槽位可直接与轧机机架的导轨面配合,安装时无需额外加工适配基座,可直接嵌入现有中小型轧机的机架窗口内,

  安装边界的宽度尺寸适配450-650mm辊身长度的工作辊配置,沿轧制方向的进深尺寸控制在380mm以内,不会占用轧机进出口处的导卫、冷却装置安装空间。结构中部的两组锥形辊件为直接接触轧辊轴承座的施压端,锥面设计可自适应轴承座在轧制过程中的微小偏摆,避免局部应力集中造成的轴承座磨损或压下卡顿,锥形辊下方的紫色垫块为压力传递的过渡件,可根据实际轧制压力需求更换不同硬度的合金垫块,适配从软态有色金属到低碳钢的不同轧制载荷需求,垫块与承载梁之间设置的弹性缓冲组件,可吸收轧制过程中因坯料厚度不均产生的冲击载荷,避免压力突变造成的轧辊崩边或带材厚度超差。绿色的楔形调节块是整个系统的压力调节核心,通过楔形块的水平位移改变上下承载梁的间距,

  进而实现对轧辊间压力的线性调节,楔形块的斜面角度设置为1:12,既保证了调节过程的自锁性能,不会在轧制载荷作用下出现回退松动,又能保证调节精度,每移动1mm楔形块可实现0.08mm左右的辊缝变化,完全满足精密轧制的厚度公差控制要求。楔形块的驱动端预留了标准的丝杆连接接口,可适配手动调节手轮或者伺服电动推杆两种驱动方式,手动调节模式适合小批量多规格的型材轧制场景,操作人员可根据出料厚度实时微调压下量,伺服驱动模式则可对接轧机的AGC厚度控制系统,实现轧制过程中的压力闭环动态调节。在实际工况应用中,该施压结构可直接替换原有老旧轧机的螺栓调节式压下结构,安装时仅需对原有机架窗口的安装面做简单找平处理,无需改动轧机的整体机架结构,

  改造成本仅为全新液压压下系统的三分之一左右,且日常维护无需复杂的液压管路维护,仅需定期对楔形块的滑动面、锥形辊的转动副加注润滑脂即可,维护难度大幅降低。结构设计过程中,所有受力部件的载荷安全系数均按照1.8倍的最大轧制载荷进行校核,承载梁的材料选用Q355B结构钢焊接后去应力处理,楔形块与锥形辊采用40Cr调质处理,表面硬度达到HB240-280,可承受长期交变载荷作用下的磨损与疲劳,避免长期使用后出现结构变形导致的压力输出不稳。考虑到轧制现场的氧化渣、冷却水飞溅问题,所有滑动配合面均设置了防尘挡边,可阻挡氧化渣进入配合面造成的卡滞,锥形辊的转动副采用密封式轴承结构,可在淋水、多粉尘的工况下长期稳定运行,无需频繁更换密封件。从装配逻辑来看,整个结构采用模块化设计,所有组件均可在机架外部预装完成后整体吊入机架窗口,大幅缩短现场安装调试的周期,单个模块的整体重量控制在210kg以内,常规的车间起重设备即可完成吊装作业,无需额外配置重型起重设施。在调试过程中,可通过更换不同厚度的调整垫片来校准初始辊缝位置,配合楔形块的微调行程,可实现0-12mm范围内的辊缝连续调节,适配0.2-8mm厚度范围内的带材轧制需求,轧制压力的稳定输出精度可控制在±3%以内,能够有效提升轧制产品的厚度一致性,降低后续矫平工序的加工余量。
