瓦楞纸箱抗压性能检测试验装置

　　在包装制品生产、物流仓储、电商供应链等场景中，瓦楞纸箱作为应用最广的运输包装载体，其堆码承压能力、抗形变能力直接决定了内装货物的运输破损率，这类纸箱压缩试验装置正是针对包装件力学性能检测需求开发的专用测试设备，可模拟纸箱在仓储堆码、运输受压过程中的受力状态，获取纸箱的最大承压值、形变量与压力变化曲线，为包装结构优化、纸箱材质选型提供量化的数据支撑。

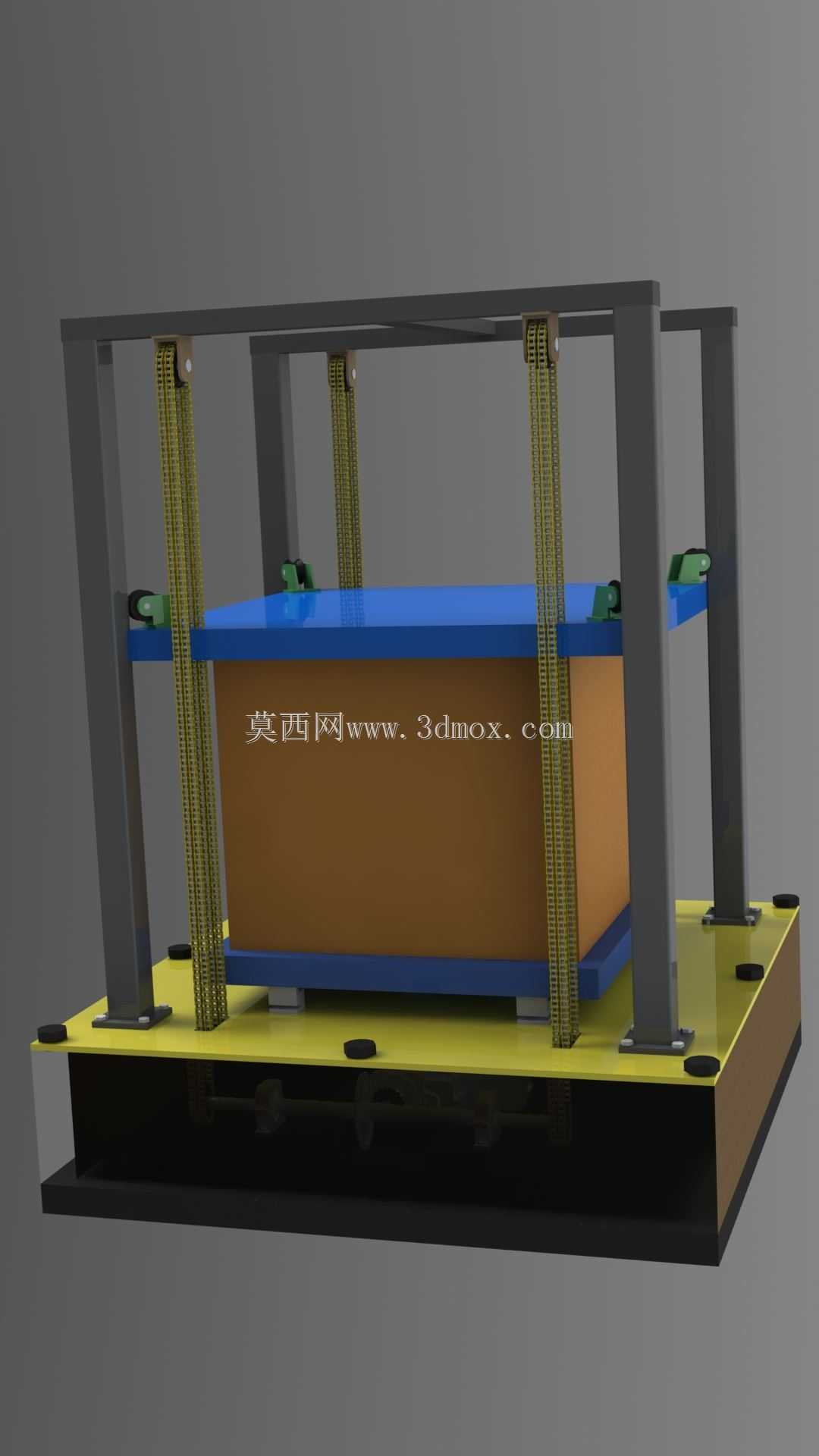

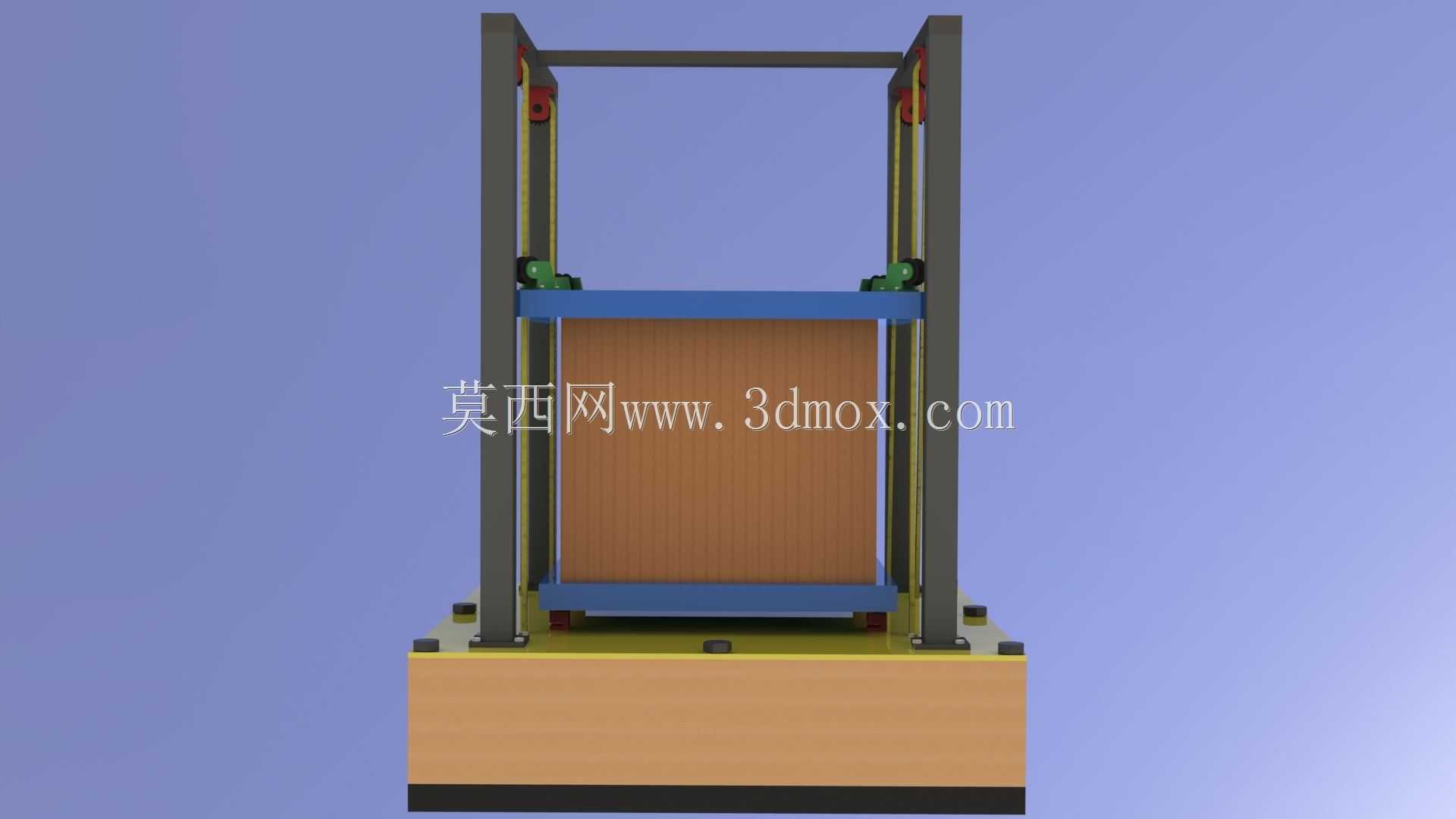

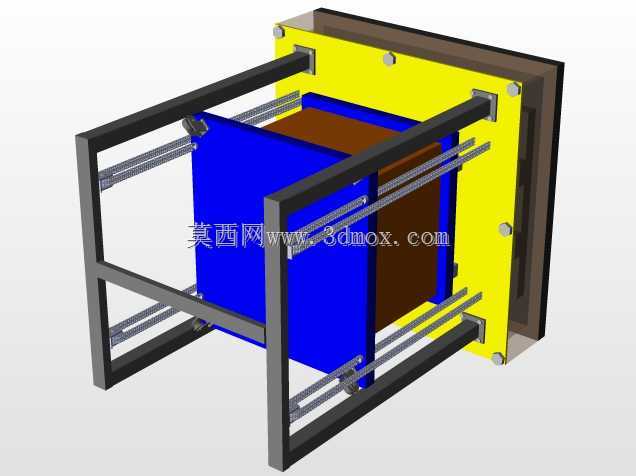

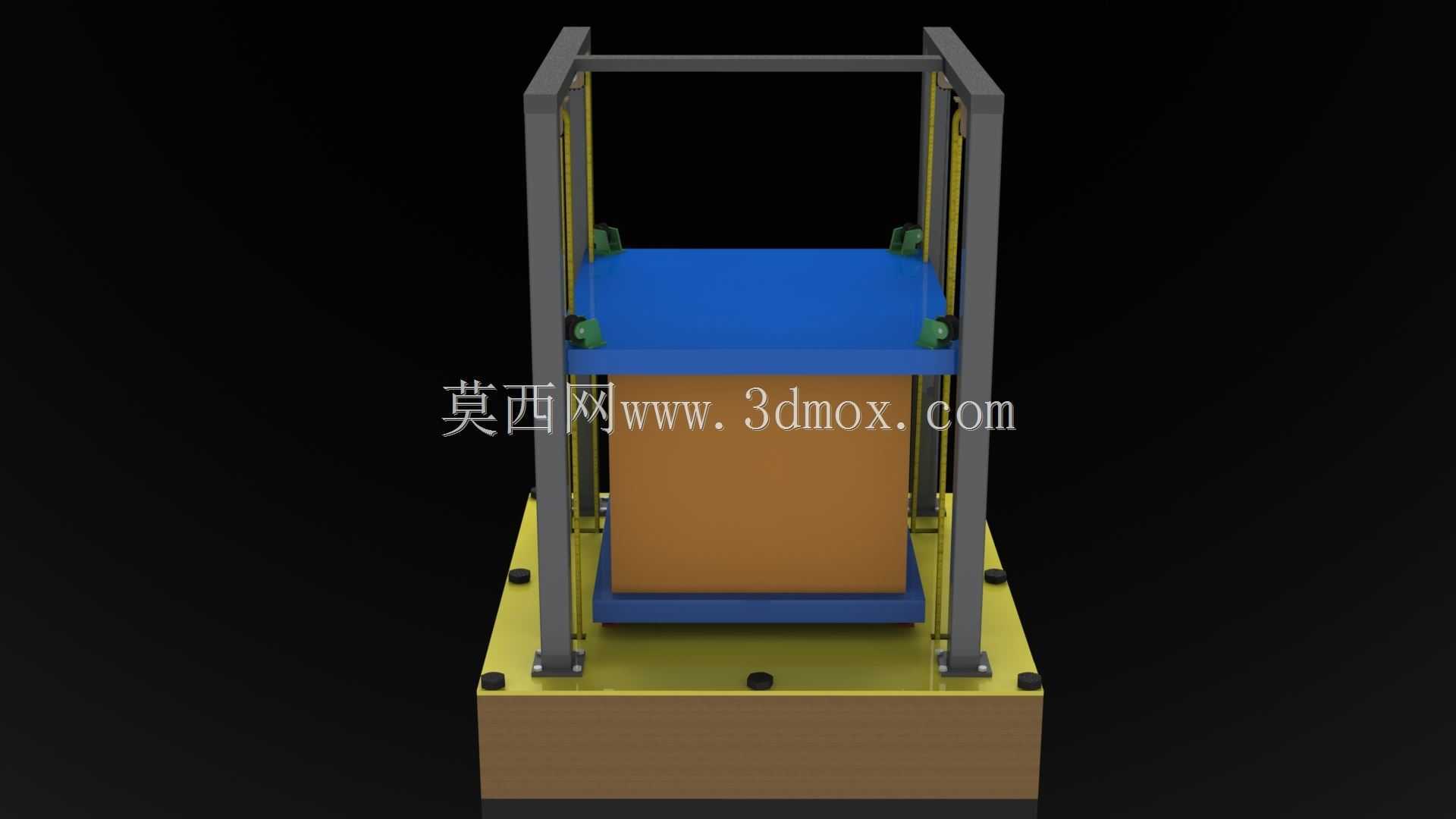

　　从结构布局来看，该装置采用四柱式龙门承载框架，四根竖直导向立柱采用矩形截面型钢加工，底部与加厚安装底座通过螺栓组刚性连接，顶部设置横梁连接形成稳定的封闭受力结构，这种框架结构的抗偏载能力强，在测试过程中不会因为试样放置的微小偏心出现框架形变，保证压力加载的同轴度。底座采用铸铁材质加工，底部预留了设备安装的地脚螺栓孔，安装时需要保证底座上平面的水平度误差不超过0.2mm/m，避免加载过程中出现侧向分力影响测试精度，设备整体安装边界需要在四周预留不小于800mm的操作维护空间，方便试样放置、部件检修与日常校准作业。

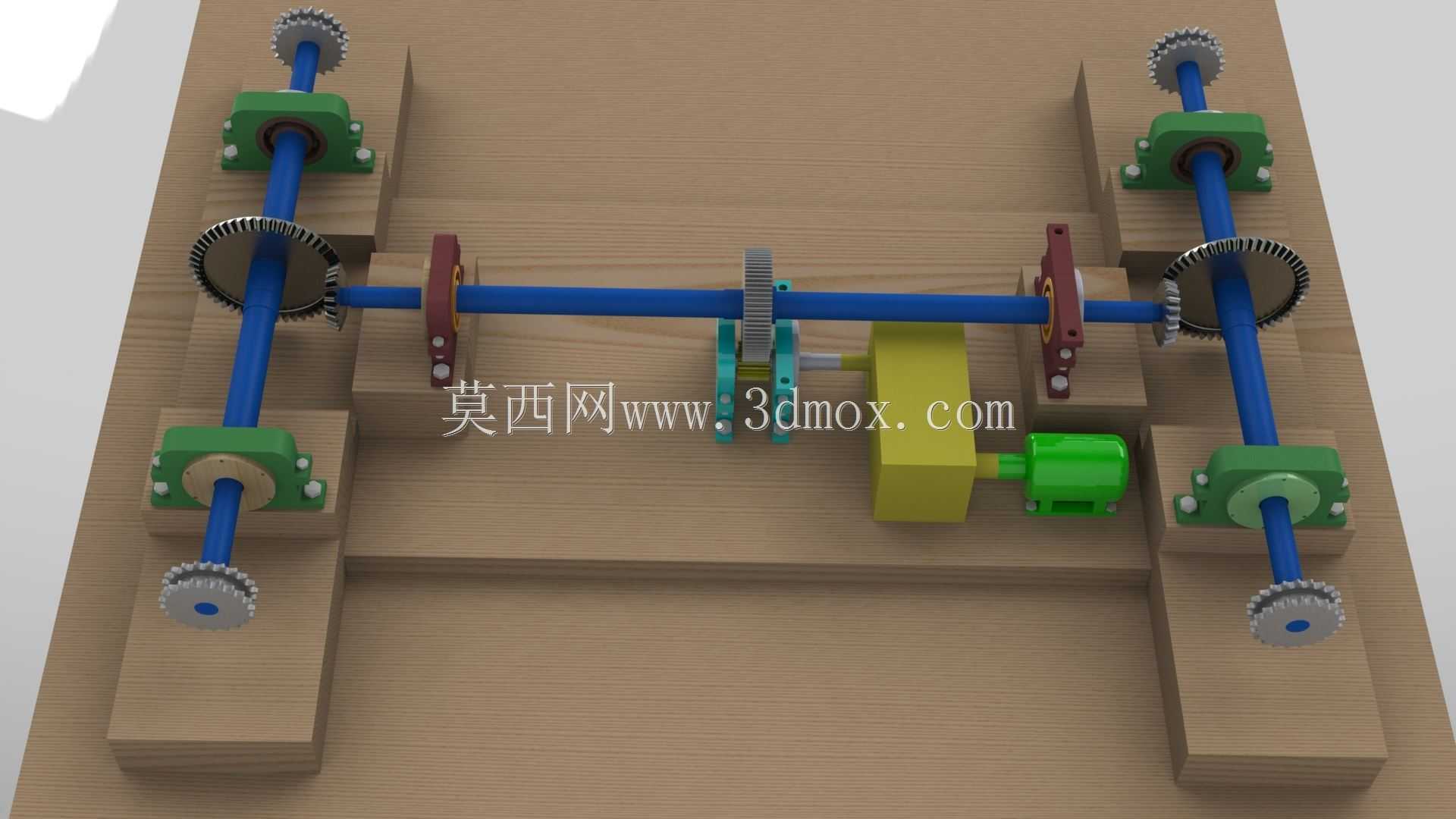

　　压力加载单元设置在框架中部，上下两个平行的刚性压盘采用钢板焊接后经时效处理加工，表面做磨削处理保证平面度，下压盘固定在底座上方的承载平台上，上压盘通过导向套与四根立柱配合，可沿立柱方向做竖直升降运动，驱动部分采用伺服电动缸搭配传动组件实现压力加载，相比液压驱动方式，电动加载的压力控制精度更高，可实现恒速加载、恒压保压等多种测试模式，能够满足不同标准下的纸箱压缩测试要求，比如固定载荷下的堆码时长测试、持续加载下的破坏压力测试等。

　　在设计过程中，首先需要明确设备的测试量程，常规的纸箱测试量程覆盖0-50kN，可满足绝大多数常规运输包装纸箱的测试需求，压盘的有效工作面尺寸根据常见纸箱的外形尺寸设定，可覆盖长宽尺寸在1000mm以内的各类瓦楞纸箱、蜂窝纸箱的测试需求。导向部件的选型需要考虑加载过程中的运动平顺性，导向套采用自润滑铜套搭配直线导轨副的组合，既保证了上压盘升降过程中无卡滞，也能承受测试过程中产生的微小侧向力，避免压盘出现倾斜。安全防护设计上，在框架的传动区域设置了透明防护挡板，防止测试过程中纸箱压溃后碎屑飞溅，同时在立柱的上下极限位置设置了硬限位与软限位双重保护，避免压盘超行程运行造成设备损坏。

　　实际使用过程中，待测试样需要按照标准要求提前在恒温恒湿环境中做温湿度预处理，测试时将纸箱按照实际使用时的堆码状态放置在下压盘中心位置，设置好加载速度、保压时长或者终止压力参数后，设备即可自动完成加载过程，实时采集压力值与压盘位移数据，自动生成测试报告。这类设备除了用于成品纸箱的性能检测外，也可用于包装材料研发阶段的性能验证，比如对比不同克重瓦楞原纸、不同楞型结构的纸箱承压能力，帮助包装工程师优化包装结构，在保证包装防护性能的前提下降低包装材料的用量，实现包装成本的合理管控。

　　设备的电控单元集成在底座内部的安装腔体内，外部设置操作面板用于参数设置与测试数据显示，整体布线沿立柱内部的走线槽布置，避免布线外露造成的安全隐患，设备整体的外形高度根据测试行程设定，常规配置下最大测试开口高度可达1200mm，可满足高度较高的大型运输包装件的测试需求，安装时不需要额外做地基处理，只要放置在平整的水泥地面上，调平后锁紧地脚即可投入使用，对安装场地的适应性较强，适合包装生产企业质检部门、第三方检测实验室、物流包装研发部门等场景使用。
