按动式多部件组合圆珠笔结构设计

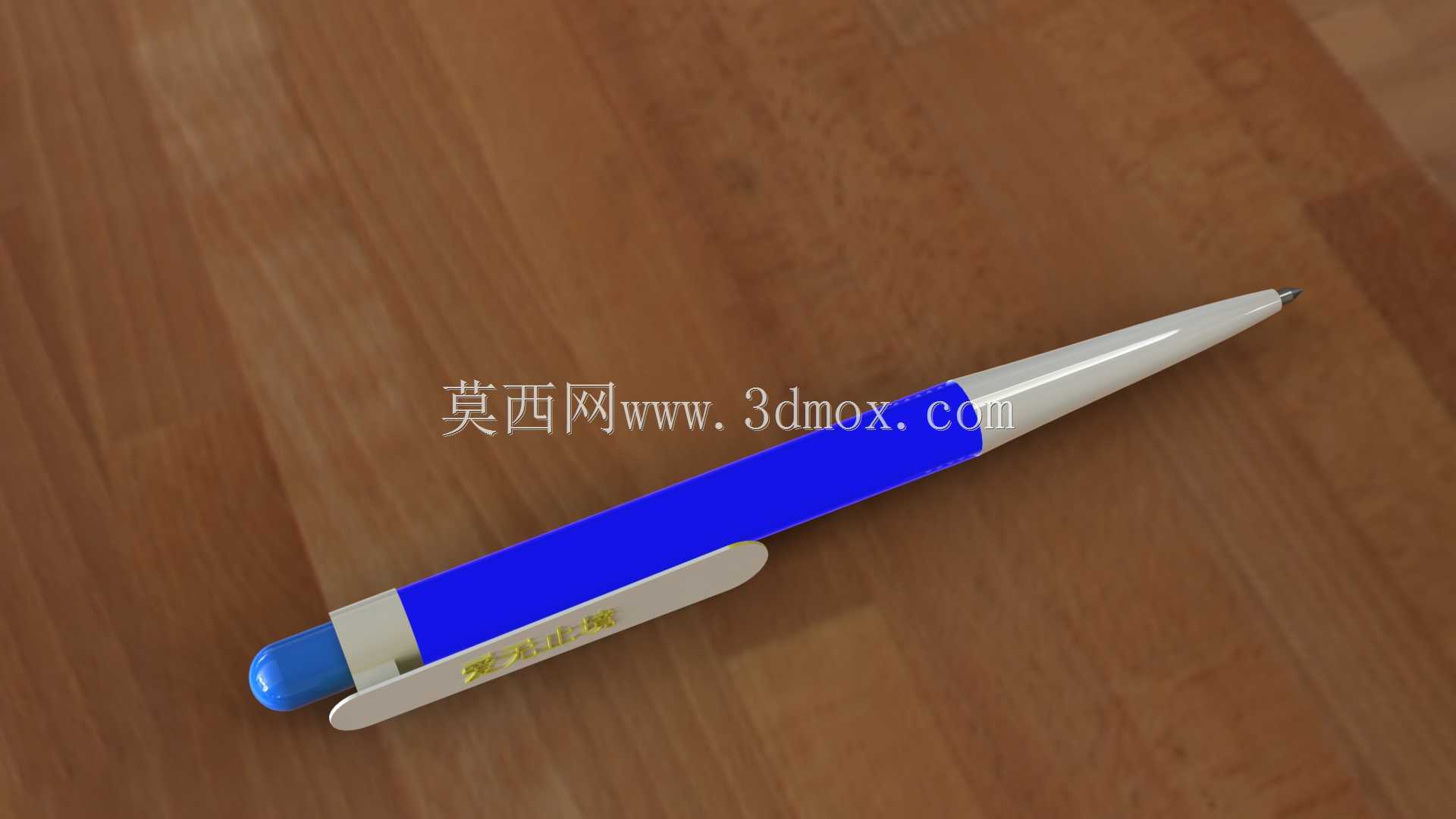

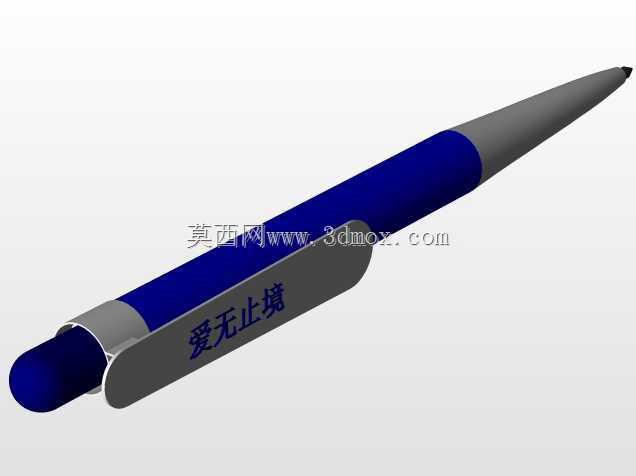

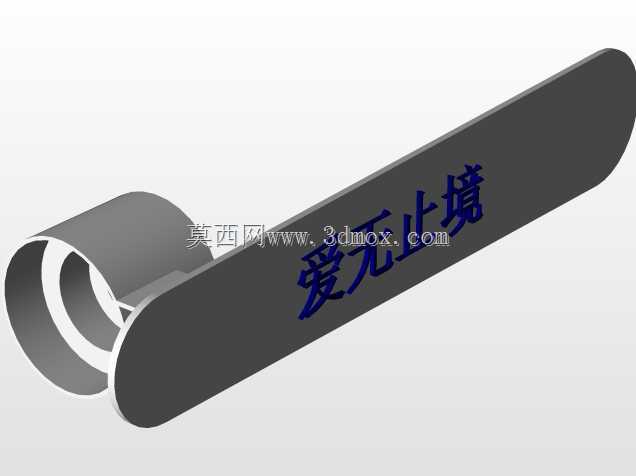

　　日常办公与学习场景中，按动式圆珠笔是普及率极高的手持书写工具，不同于插拔笔帽的传统笔款，这款圆珠笔采用十组独立零件组合的结构方案，从实际使用的握持手感、出芯稳定性、便携防刮等多个实际需求出发完成结构搭建。先从使用端的实际需求倒推设计逻辑：日常携带时笔夹需要具备足够的弹性卡紧力，能够稳定卡在笔记本封皮、工装口袋布料上，避免笔具滑落遗失，因此笔夹部分采用悬臂式弹性结构设计，与笔身中节的配合预留0.2mm的弹性形变间隙，表面做圆弧过渡处理，避免卡入布料时勾丝，同时笔夹外侧的标识区域做下沉式平面，方便后续做丝印或激光打标处理，不会因为日常摩擦导致标识磨损。笔身握持区域做了分段式直径设计，靠近笔尖的握持段直径收窄至10mm，

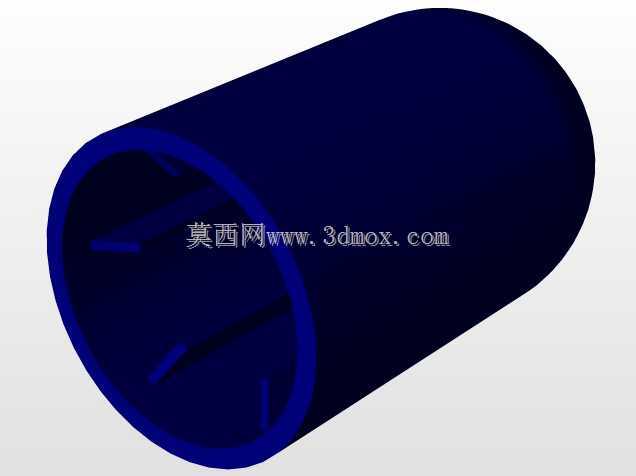

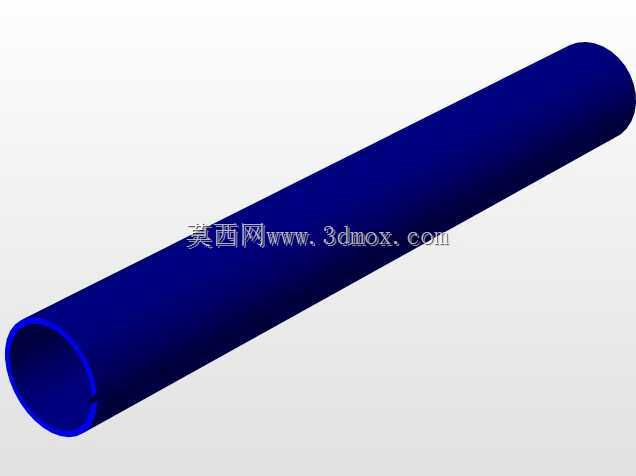

　　符合成年人手指握持的自然弧度，笔身主体段直径放大至12mm，平衡内部零件安装空间与握持的饱满感，避免长时间书写出现硌手的问题。笔身的配色分段做了结构限位，蓝色装饰段与银色金属质感段之间采用环形卡扣配合，装配时不需要额外粘接，依靠零件自身的卡扣过盈量即可实现固定，装配公差控制在0.05mm以内，避免长期使用后出现段差松动、装饰段移位的问题。出芯结构藏在笔身内部，按动端设置在笔尾，按压时的行程控制在4mm，刚好能够带动笔芯伸出笔尖护套，再次按压即可实现锁止，第三次按压自动回弹收芯，整套按动机构的零件都做了圆角导向处理，避免按压过程中出现卡滞，按压力度控制在15N左右，既不会因为太轻导致误触出芯，也不会因为按压力度过大影响使用手感。

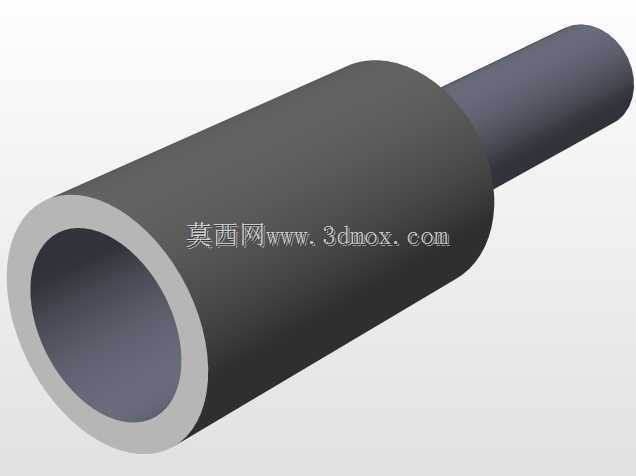

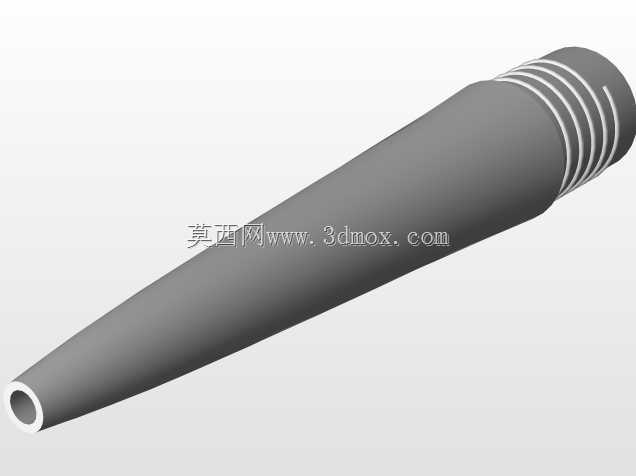

　　笔尖部分做了金属质感的锥形护套，一方面能够对伸出的笔芯形成径向支撑，避免书写时笔芯晃动导致笔迹发虚，另一方面锥形的收窄设计能够减少书写时的视线遮挡，方便用户精准控制落笔位置。笔尾的按动帽做了圆弧内凹设计，贴合手指按压时的指腹弧度，表面做细微的防滑纹理，即使手上有薄汗也不会出现按压打滑的问题。从装配逻辑来看，十个零件分别对应笔芯、按动弹簧、锁止齿套、笔身内管、笔身上节、笔身装饰段、笔夹、笔尖护套、按动帽、笔尾限位环，所有零件都采用轴向装配的方式，不需要侧向卡扣或者复杂的工装辅助，生产线上可以直接通过流水线完成自动组装，单支笔的装配节拍可以控制在8秒以内，大幅提升量产装配效率。从安装边界来看，整笔收拢状态下的总长度控制在140mm，

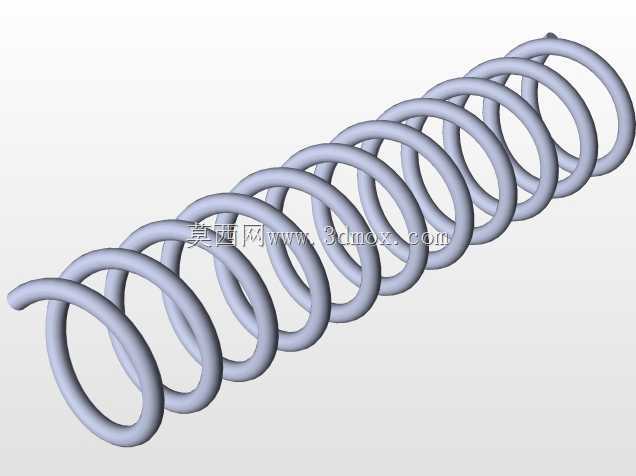

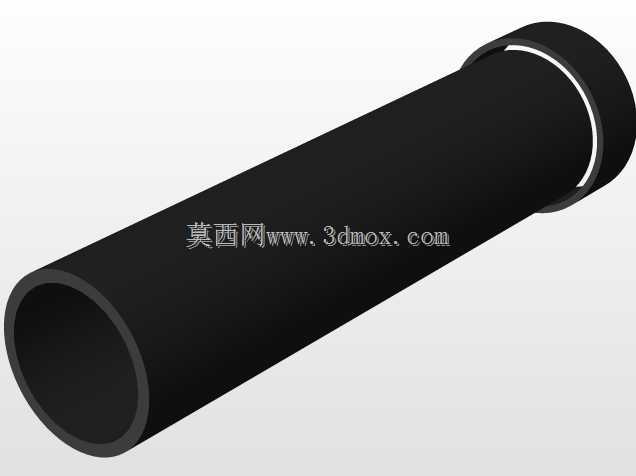

　　最大直径12mm，能够适配市面上绝大多数常规的笔袋、工装胸袋、笔记本笔插位的尺寸，不需要额外调整容纳空间。零件的壁厚设计上，塑料结构件的壁厚统一控制在1.2mm，既保证足够的结构强度，日常从1.2米高度自由落体到水泥地面不会出现壳体开裂，也不会因为壁厚过大导致材料浪费、成型周期变长。笔夹的弹性部分做了局部减薄处理，厚度控制在0.8mm，经过反复弯折测试，弯折角度达到30度时不会出现塑性变形，能够满足至少5000次的插拔卡紧使用需求。内部的弹簧采用标准的圆柱压缩弹簧，线径0.3mm，自由长度20mm，预压行程2mm，能够给笔芯提供足够的回弹力，保证收芯时笔芯能够完全缩回笔尖护套内部，避免笔尖的油墨弄脏衣物或者纸张。在结构细节上，笔身内管做了轴向的导向筋，笔芯装入后不会在管内出现径向转动，保证书写时笔尖始终正对出芯口，不会出现偏心刮纸的问题。笔尖护套和笔身内管之间采用螺纹配合，装配时可以通过旋转调整配合的松紧度，同时也方便后期更换笔芯时拧开护套，替换同规格的通用按动式圆珠笔芯，不需要整笔报废，提升产品的复用性。
