CNC加工用EROWAR四轴工装夹具系统

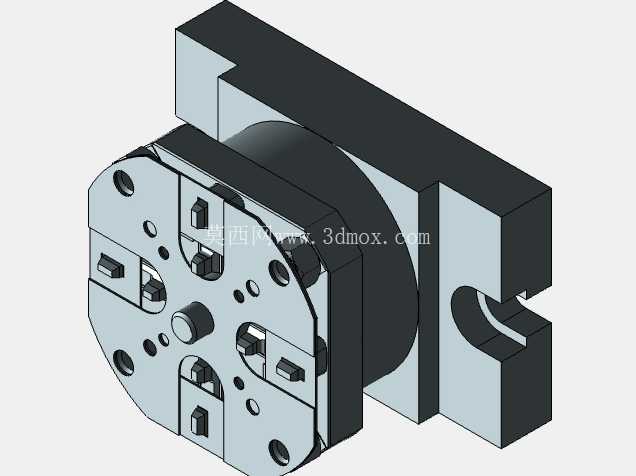

　　在精密CNC批量加工场景里，四轴转台的重复装夹精度一直是影响加工良率与换产效率的核心痛点，这套适配EROWAR标准的四轴工装系统，正是针对多面加工、小批量多品种零件的快速换装需求设计的。从结构布局来看，整套系统采用分体式模块化设计，前端为标准定位卡盘主体，后端设置与四轴转台法兰直接对接的安装基座，安装基座上预留了对称分布的锁紧槽与定位销孔，可直接适配市面主流规格的CNC四轴转台端面，不需要额外制作过渡连接板，安装时只需将基座端面与转台法兰贴合，穿入锁紧螺栓后打表校正卡盘端面跳动即可完成装配，整体安装边界控制合理，不会超出转台的回转直径范围，避免加工过程中与机床护罩、刀具主轴发生干涉。

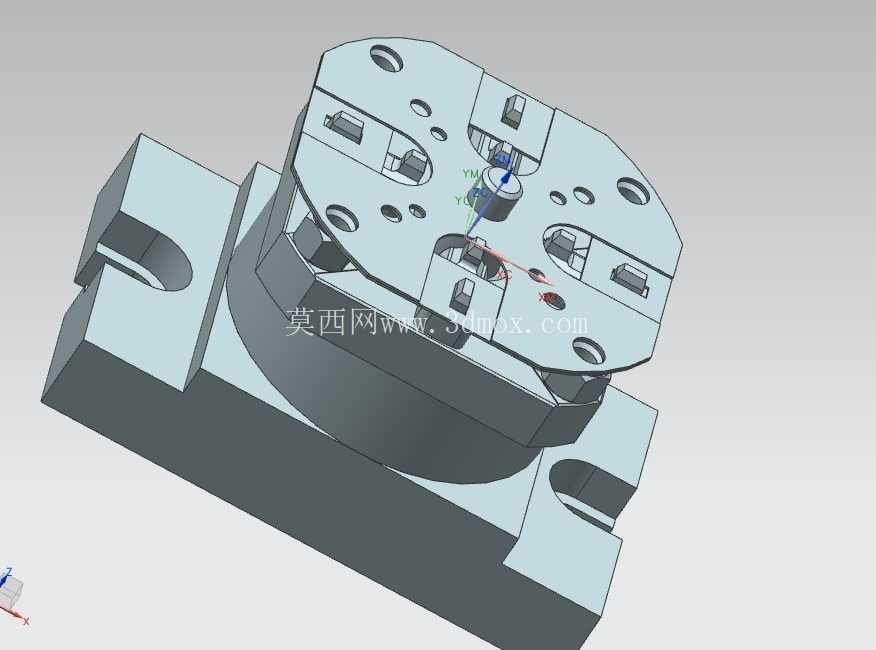

　　前端卡盘采用圆周均布的定位块结构，每个定位块都带有独立的微调锁紧机构，配合中心的定位基准柱，可实现工件的微米级重复定位，装夹时不需要每次都打表找正，只要将预制了对应定位基准的工件毛坯卡入定位槽，扳动锁紧机构即可完成装夹，单工件换装时间可压缩到十秒以内，对于需要频繁换产的精密零件加工车间来说，能大幅降低四轴设备的待机等待时间。设计过程中充分考虑了切削受力的传递路径，卡盘主体与后端基座采用一体化刚性连接结构，没有多余的拼接缝隙，重切削时的受力可直接通过基座传递到四轴转台本体，避免了多层转接带来的刚性衰减，在进行钢件侧面铣削、钻孔加工时，不会出现装夹颤动导致的加工表面振纹。

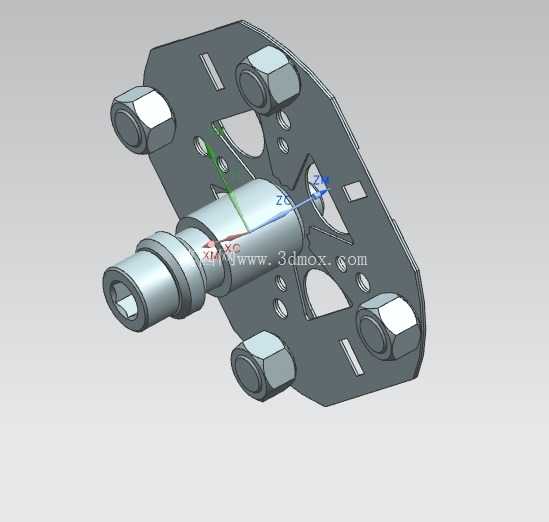

　　卡盘端面的定位孔与锁紧槽采用对称分布设计，可兼容不同规格的标准EROWAR夹具托板，不管是小型精密轴类零件、异形结构件还是小型模具镶件，都可以通过更换对应的托板实现快速装夹，不需要重新拆卸调整整套工装的安装基准。整套系统的外形轮廓做了防干涉倒角处理，卡盘外侧的所有突出结构都做了圆弧过渡，四轴带动工装做360度回转加工时，不会因为棱角突出刮擦机床内部的管线或者排屑挡板，基座侧面预留的排屑缺口可让加工过程中产生的金属切屑顺着斜面直接滑落，不会堆积在定位槽内部影响装夹精度。日常维护时，只需要定期清理定位块缝隙里的切屑，在锁紧机构的活动位置加注少量润滑脂即可，不需要复杂的拆解保养，适配车间长时间连续加工的使用需求。

　　针对四轴加工时的冷却液冲刷问题，所有锁紧机构的活动缝隙都设置了挡屑密封圈，可避免切削液带着细切屑进入机构内部造成卡滞，延长工装的使用寿命。在实际加工应用中，这套工装系统可覆盖四轴加工的绝大多数典型场景，不管是多面均布孔系零件、侧面带复杂型腔的结构件，还是需要一次装夹完成多工序加工的小型精密零件，都能通过这套工装实现稳定装夹，减少多次装夹带来的基准累积误差，提升零件的加工精度一致性。
