机夹式可转位平面铣削刀盘结构

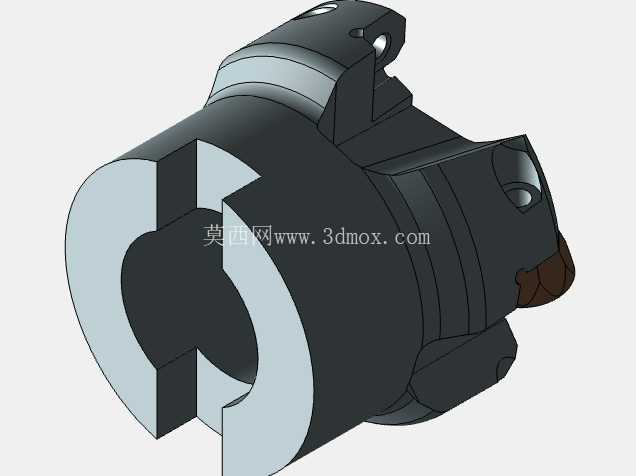

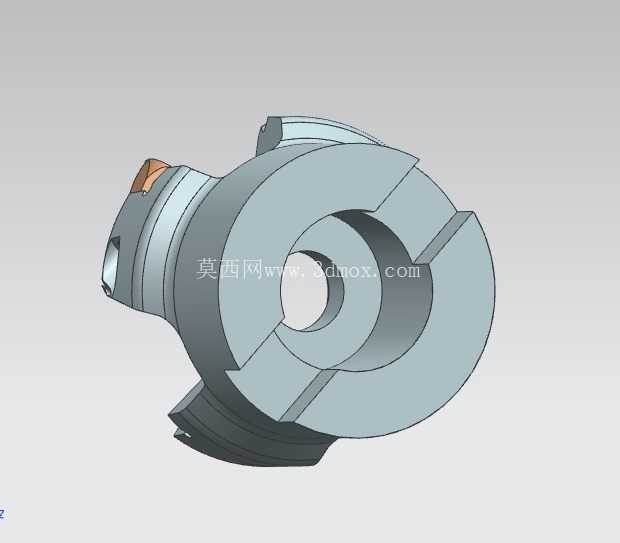

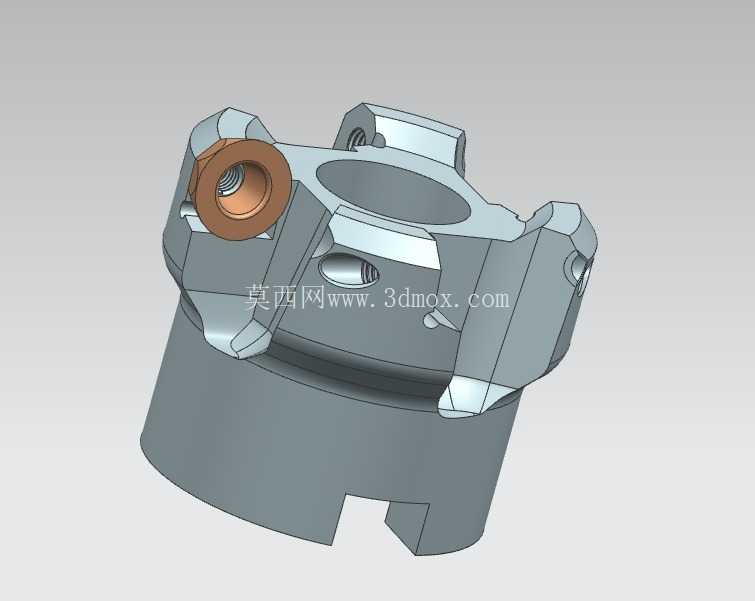

　　在常规金属切削加工场景里，平面铣削是覆盖绝大多数箱体类、板类、机架类零件面加工的核心工序，这类刀盘正是为大面铣削工况设计的核心切削执行部件，和整体式铣刀不同，这类机夹结构的刀盘不需要整体刃磨，刀片磨损后仅需转位或者更换刀片即可恢复切削能力，能大幅减少停机换刀的辅助时间，在批量零件加工、模具钢粗精铣、铸件飞边去除等场景里应用极广。从结构设计逻辑来看，这个刀盘采用了中心内孔带传动键槽的安装方式，和机床主轴端面配合时，键槽承担扭矩传递的作用，端面贴合保证安装的垂直度，避免高速旋转时出现刀盘跳动超差的问题；刀体上的刀片座采用了定位面压紧结构，刀片安装时靠定位面保证刀尖的径向、轴向跳动公差，压紧结构从侧面锁紧刀片，既保证夹持刚性，又不会在切削过程中被切屑剐蹭损坏锁紧件。

　　刀盘的容屑槽做了大角度倾斜设计，在大进给铣削钢件或者铸件时，切屑能顺着槽型顺利排出，不会积在刀体和工件之间造成已加工面刮伤，也能减少切屑对刀体的热冲击，延长刀体本身的使用寿命。从安装边界来看，这类刀盘的中心内孔尺寸适配常规数控铣床、加工中心的标准主轴端面，安装时不需要额外制作过渡连接套，刀盘的径向最大尺寸决定了单次走刀的铣削宽度，轴向的刀片伸出长度决定了单次切削的深度上限，选型时需要根据机床主轴的额定功率、刚性来匹配对应直径的刀盘，避免大直径刀盘在小功率机床上使用时出现闷车、主轴负载超限的问题。

　　刀体本身采用合金钢材质做了表面硬化处理，在断续切削铸件、锻件表面的硬皮时，刀体本身不会因为冲击出现崩缺，刀片座的定位面经过精密磨削，每次更换刀片后不需要重新对刀就能保证加工尺寸的一致性，对于批量加工的生产线来说，这一点能有效降低操作人员的调机难度。在实际使用场景里，粗加工时可以搭配大圆角的硬质合金刀片，采用大切深、低进给的参数快速去除毛坯余量，半精加工和精加工时更换对应修光刃刀片，提高走刀量也能保证加工面的粗糙度要求，不需要换刀盘就能完成同一平面的粗精加工工序，减少工序间的换刀时间。

　　刀盘上的每个刀片槽的定位角度都经过统一计算，保证每个刀片参与切削时的切削力方向一致，减少切削过程中的振动，在长悬伸加工或者机床刚性不足的场景下，这种等角度分布的刀片结构能有效抑制振刀，避免出现震纹影响加工表面质量。和焊接式铣刀盘相比，这种机夹可转位结构的刀盘不存在焊接应力导致的刀体变形问题，长期使用也不会因为刀片焊接处开裂导致刀体报废，整体使用寿命是焊接刀盘的数倍，长期使用的综合成本更低。在模具加工场景里，这类刀盘常用来加工模具的分型面、安装基位面，加工后的平面度能满足模具装配的公差要求，不需要后续再做手工研磨；在通用机械零件加工场景里，用来加工减速机箱体的结合面、机床床身的导轨安装面，能稳定保证大平面的平面度和表面粗糙度要求，是平面铣削工序里通用性极强的切削刀具部件。
