水平式快速压紧夹持工装结构设计

这款手动肘节式压紧夹具，是工装夹具领域应用极广的标准压紧元件，在各类非标工装、焊接工位、装配流水线、检具定位场景中都能见到它的身影。区别于传统螺栓压紧需要反复拧动螺母的操作方式，该夹具依靠连杆机构的死点锁止特性实现快速压紧与释放，单次操作仅需扳动手柄即可完成工件的装夹固定，操作行程短、锁紧力稳定，能大幅降低工位操作的辅助时间，提升批量加工、装配环节的作业效率。

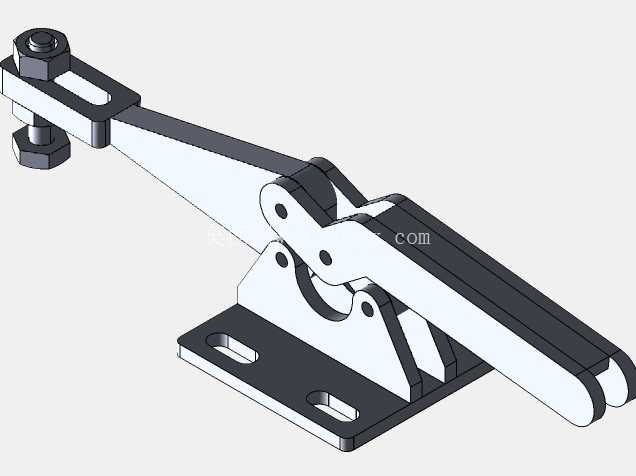

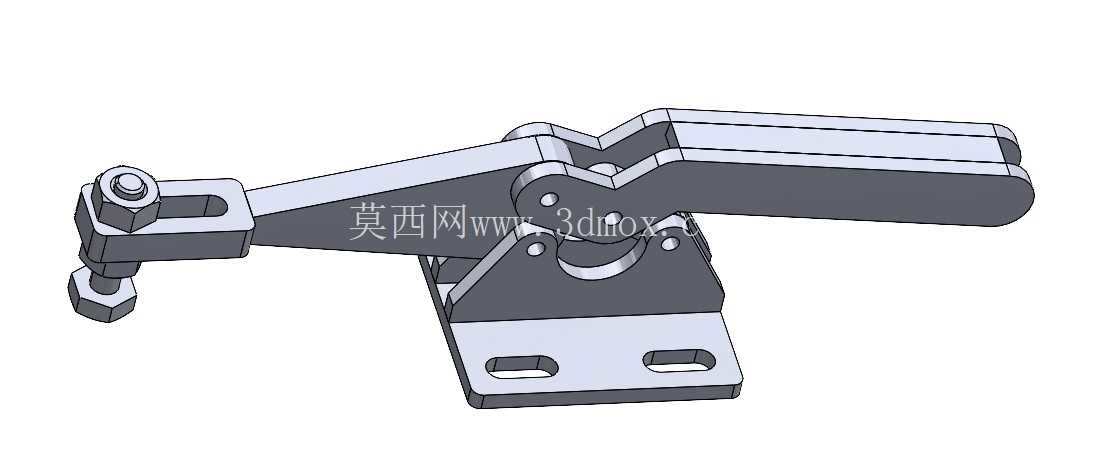

从结构设计逻辑来看，整套机构分为安装底座、连杆传动组、压臂组件、压紧调节端四个核心部分。安装底座采用带两个长圆孔的平板结构，长圆孔的设计预留了安装位置的调整余量，现场安装时可根据工件定位基准的实际偏差，沿长圆孔长度方向微调夹具的固定位置，降低底座安装孔的加工精度要求，适配不同安装基面的孔位偏差。底座与连杆组的铰接点采用销轴连接，所有铰接孔的配合间隙控制在合理范围，既保证手柄扳动时无卡滞，又避免间隙过大导致压紧状态下的晃动量超标。

连杆传动组是整套夹具的核心功能单元，采用多连杆肘节式结构设计，当手柄扳动至压紧工位时，连杆铰接点会越过机构死点位置，此时即使压紧端受到工件的反向反弹力，机构也不会自行松脱，无需额外增加锁止结构即可实现可靠的自锁锁紧，锁紧力的大小可通过压臂端部的调节螺栓进行微调。压臂采用长条形镂空结构设计，在保证整体结构刚度的前提下尽可能降低自身重量，减少扳动手柄时的操作阻力，同时镂空结构也能避免压臂与工件上方的凸起结构产生干涉，适配更多不同外形的工件压紧需求。

压臂端部的压紧螺栓采用六角头配合底部压块的结构，旋转螺栓即可调整压头的伸出长度，以此适配不同厚度工件的压紧高度需求，底部的压块增大了与工件表面的接触面积，避免压紧力集中在工件表面造成压痕损伤，对于表面质量要求较高的工件，还可在压块表面加装聚氨酯、橡胶等软质垫层，进一步保护工件表面。手柄部分采用符合人体工学的长条形设计，扳动时的力臂长度经过优化，操作人员仅需施加较小的握力即可获得足够的压紧力，长时间重复操作也不易产生疲劳感。

在实际应用场景中，这类夹具常被成对或多组组合使用，分布在工件的不同压紧点位置，比如在钣金焊接工装中，可用于固定钣金件的边缘位置，防止焊接过程中工件受热变形产生位移；在机加工工装中，可用于辅助压紧毛坯件的非加工面，配合台钳实现异形工件的可靠装夹；在装配流水线工位上，可用于固定待装配的壳体组件，方便操作人员进行螺丝锁付、零件压装等操作；在产品检具上，也可用于固定待测工件，保证检测过程中工件位置不发生偏移，确保检测数据的准确性。

安装边界方面，该夹具的底座安装面为平面结构，可直接固定在工装平板、铝型材工作台、设备机架的安装面上，安装时需保证底座固定牢固，避免压紧过程中底座出现翘起移位。压紧操作时需注意，当手柄扳动至死点位置时即可停止施力，避免过度用力扳动手柄导致连杆机构受力过载产生变形，长期使用过程中需定期检查各铰接销轴的磨损情况，若出现铰接间隙过大、锁紧力不足的情况，需及时更换销轴或调整铰接点配合精度，保证压紧可靠性。压头的调节螺栓调整到位后，需拧紧锁紧螺母防止螺栓在反复压紧过程中出现松动，导致压紧高度变化影响装夹精度。整套机构没有复杂的液压、气动元件，纯机械结构的可靠性极高，无需额外的动力源即可使用，维护成本极低，适合各类无气源、无液压动力的简易工装场景使用，也可作为自动化设备的手动辅助压紧机构，在设备调试、工件返修等环节提供便捷的压紧固定功能。
