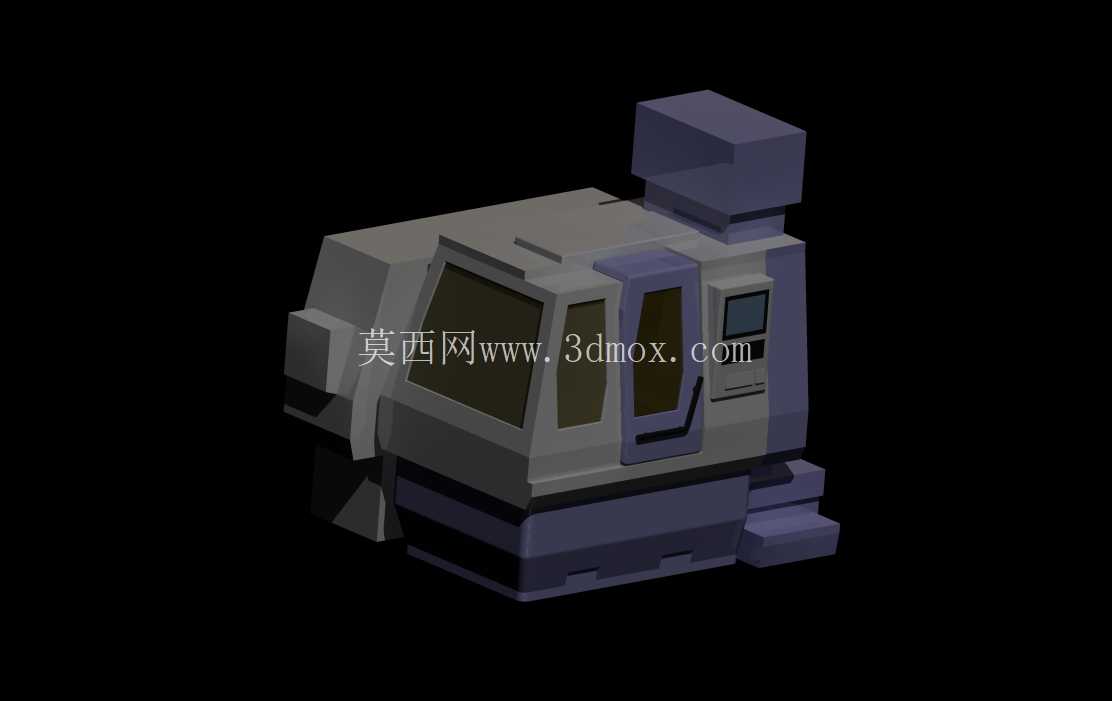

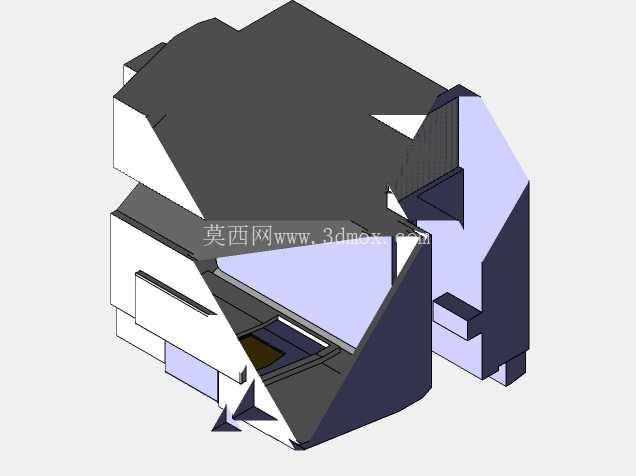

ANCA TX7数控工具磨床整机结构建模

在精密刀具制造、航空航天零部件刃口处理、汽车动力系统切削工具修磨的场景里，高精度数控工具磨床是保障刀具几何精度、刃口一致性的核心加工设备，ANCA TX7作为该品类里的经典机型，其整机结构的三维建模还原，能为设备布局规划、产线适配改造、维护工装设计提供精准的三维参照。从实际加工用途来看，这款设备主要承担硬质合金铣刀、钻头、阶梯钻、成型刀具的全工序磨削加工，可完成刀具的外圆磨削、端齿开刃、螺旋槽成型、后角修磨等多道工序，加工覆盖范围从直径0.1mm的微型精密刀具到直径25mm的常规工业切削刀具，适配高速钢、硬质合金、金属陶瓷等多种刀具材料的加工需求，在刀具制造厂、航空零部件加工车间的工具修磨间、高端模具制造车间的工具保障部门都有广泛应用。

从建模还原的功能特性来看，整机结构拆分了床身基座、主轴磨削单元、工件装夹工作台、操作防护舱、电控柜单元、冷却系统集成模块几个核心部分。床身部分采用整体式铸铁结构的建模还原，对应实际设备里高阻尼矿物铸铁的材质特性，底部预留的调平螺栓安装位、排屑槽的倾斜角度都做了1:1的结构还原，床身内部的筋板布局参考了实际设备的承重设计，保障磨削主轴高速运行时的结构刚性，避免磨削过程中产生共振影响加工精度。磨削主轴单元的建模还原了双砂轮组的切换结构，两个砂轮主轴可根据加工工序自动切换，分别对应粗磨的大进给磨削和精磨的高精度成型磨削，主轴的安装角度调节结构、砂轮法兰的快换接口都做了细节还原，能直观呈现砂轮更换时的操作空间边界。

设计思路上，这款模型优先保障整机安装边界的准确性，整机的长宽高尺寸对应实际设备的2400mm×1800mm×2100mm的安装占地尺寸，操作舱门的开启角度、开门后的操作空间预留、设备后侧电控柜的检修开门空间都做了精准还原，在做车间产线布局规划时，可直接导入模型验证设备之间的安全通道距离、物料周转的空间是否充足，避免实际设备进场后出现空间干涉问题。工件装夹部分的工作台建模还原了数控转台的结构，可实现A轴、C轴的联动回转，配合X/Y/Z三个直线轴的进给，完成复杂螺旋刃刀具的多轴联动磨削，工作台的夹具安装基准面、气动装夹接口的位置都做了对应还原，可用于设计配套的刀具装夹工装、自动上下料的机械手对接结构。

防护结构的建模还原了全封闭的操作舱设计，舱门的观察窗采用防爆透明材质的对应结构，舱门的安全联锁开关安装位、顶部的油雾收集器接口都做了细节呈现，实际生产中磨削产生的油雾可通过顶部接口接入车间集中油雾处理系统，避免车间环境的油雾污染。设备右侧的操作面板安装位置、手持脉冲发生器的挂放位都做了还原，符合操作人员的操作人机工程，站立操作时的视线高度、操作按钮的触达距离都匹配实际操作的舒适区间。设备底部的切削液水箱集成在床身后侧，水箱的液位观察窗、水泵安装位、过滤系统的抽拉结构都做了建模还原，可用于配套设计切削液循环系统的改造结构，比如增加磁性分离器、纸带过滤装置的适配安装。

从结构设计的细节来看，整机的管线排布预留空间都在模型里做了对应体现，电控柜到主轴单元的走线拖链、冷却管路的排布路径都做了简化还原，在做设备改造时可提前规划新增管线的排布位置，避免和设备原有结构产生干涉。设备顶部的电控柜散热单元、警示灯安装位也做了对应还原，警示灯的安装高度距离地面2300mm，符合车间设备警示标识的可视范围要求，在多设备排布的车间里，操作人员可远距离观察设备的运行状态。

针对三维建模从业者来说，这款模型的结构拆分逻辑完全贴合实际设备的装配层级，可直接用于生成设备的爆炸视图、装配工艺演示动画，也可作为数控加工专业的教学演示模型，帮助学员理解多轴工具磨床的结构组成、运动轴的联动逻辑。在做设备维护工装设计时，可直接参照模型里的主轴安装尺寸、砂轮拆卸空间，设计对应的砂轮更换吊具、主轴维护的专用工装，减少现场测绘的工作量，提升工装设计的准确性。在做智能产线升级改造时，可基于该模型的工件装夹位坐标，对接工业机器人的上下料路径规划，验证机器人的运动行程是否覆盖工件装夹位、砂轮更换位，保障自动上下料方案的可行性。
