法兰连接手动截止阀结构设计

在工业管路系统的截断类部件选型中，手动法兰截止阀是应用覆盖范围极广的一类通用阀件，从民用给排水、暖通循环管路，到化工介质输送、蒸汽管网、油气传输支线，都能见到这类阀件的部署。不同于球阀的全通径快速启闭、闸阀的低流阻全开特性，截止阀依靠阀瓣沿阀座轴线方向的升降动作实现通断控制，密封面间的摩擦力相对更小，启闭过程中的密封面磨损量更低，同时具备一定的流量调节能力，适合需要频繁启闭、同时对截断密封性有较高要求的管路场景。

这款截止阀采用双侧法兰连接结构，设计阶段首先明确了安装边界的适配性：法兰端的螺栓孔采用圆周均布设计，孔位、孔径、法兰密封面的凸台尺寸完全匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，直接通过螺栓组与管路法兰对接，密封面间加装适配介质特性的密封垫片即可完成装配，能够适配水平、垂直等不同走向的管路安装需求，手轮操作端预留了足够的操作空间，即使在管路排布相对紧凑的车间管廊、设备接口位置，操作人员也能顺利完成手轮的旋转操作，不会被周边管路、结构件干涉。

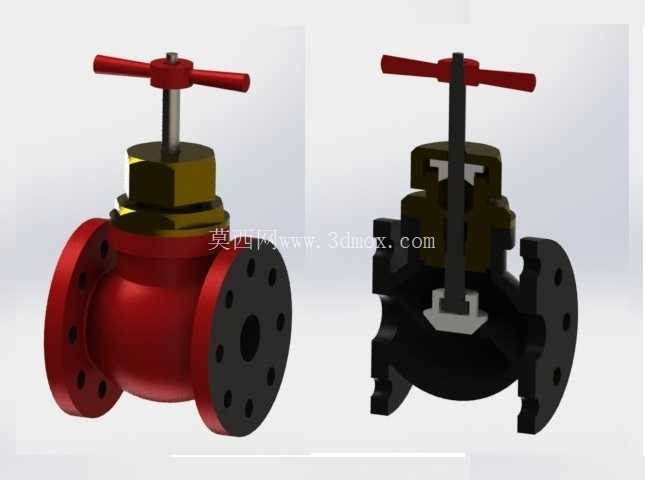

从结构设计逻辑来看，这款阀件采用下进上出的介质流向设计，介质从阀体一侧的法兰通道进入，绕过阀瓣下方的导流腔后从另一侧法兰流出，这种流向设计使得阀门在关闭状态下，介质压力作用在阀瓣下方，阀杆的密封填料函位置不直接承受管路高压，既降低了填料处的泄漏风险，也让阀门开启时的操作力矩更小，操作人员无需借助加力杆即可完成带压状态下的启闭动作。阀瓣与阀杆采用活动连接结构，启闭过程中阀瓣不会随阀杆转动，避免了阀瓣密封面与阀座密封面之间的旋转摩擦，能够有效延长密封副的使用寿命，减少日常维护中的密封面研磨更换频次。

手轮采用T型结构设计，握持力臂长度经过优化，既不会因为力臂过短导致操作力矩过大，也不会因为力臂过长导致手轮超出阀体安装边界过多，增加运输、安装过程中的磕碰风险。阀杆与阀体之间的填料函预留了足够的填料装填空间，可根据输送介质的温度、腐蚀性特性选配不同材质的密封填料，常规工况下采用柔性石墨填料即可满足高温、高压介质的密封需求，低温或腐蚀性介质场景可更换为聚四氟乙烯填料，无需改动阀体本身的结构尺寸。阀体的中腔采用螺栓压盖结构连接阀盖，中法兰位置的密封垫采用内外环定位的缠绕垫结构，能够承受管路中的压力波动与温度交变，不会因为长期运行出现密封垫压溃、泄漏的问题。

从外形尺寸的设计考量来看，阀体的流道采用平滑过渡的流线型结构，没有突兀的直角转角，能够降低介质流经阀体时的局部阻力损失，减少管路系统的泵送能耗。阀瓣的行程设计经过计算，全开状态下阀瓣完全抬升至阀座通径以上，不会对介质流道造成遮挡，避免了长期运行过程中阀瓣受到介质冲蚀导致密封面损坏。阀体两端的法兰端面与流道轴线的垂直度严格控制在公差范围内，安装后不会出现管路附加应力集中在阀体上的情况，避免长期受力导致阀体开裂、法兰密封面泄漏的问题。手轮的安装高度经过优化，当阀门安装在距离操作面1.2-1.5米的常规管架高度时，操作人员站立状态即可轻松操作，无需额外搭设操作平台。

在实际应用场景中，这类截止阀通常部署在管路的分支节点、设备进出口位置，作为管路截断、检修隔离的核心部件，比如在换热器的进出口管段安装该类阀门，检修换热器时可以关闭两侧截止阀，隔离管路介质，无需排空整个管网的介质即可完成设备检修作业；在蒸汽管路的疏水节点前安装该阀，能够可靠截断高温高压蒸汽，避免疏水阀检修时出现蒸汽泄漏伤人的风险。相较于焊接连接的截止阀，法兰连接的结构形式拆装更加便捷，后期更换阀件、维护密封面时不需要切割管路，能够大幅缩短检修停机时间，降低生产运维成本。设计过程中对阀体的壁厚进行了强度校核，确保在标称压力等级下，阀体能够承受水锤冲击、温度交变带来的应力变化，不会出现阀体变形、开裂的问题，阀杆的直径经过抗拉、抗扭强度计算，即使在阀门全压差状态下启闭，阀杆也不会出现弯曲、扭转变形，保证阀瓣能够准确对中阀座密封面，实现可靠截断。
