带操纵摇臂的铸铁节流阀体结构设计

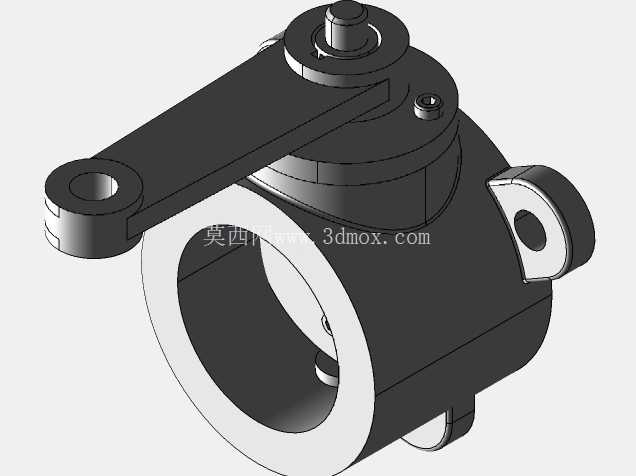

　　在中小功率内燃机进气控制、小型工业流体管路通断调节场景中，这类带顶部操纵摇臂的节流结构是核心控制部件，不同于常规法兰连接的工业蝶阀，该结构更偏向紧凑安装空间下的小通径流量调节需求，常见于通用小型汽油机、微型空压机进气回路、小型燃油加热设备的油气通路控制环节，核心作用是通过改变内部阀片的转角，调整通路的有效通流截面积，实现对介质流量的线性控制。从结构设计逻辑来看，阀体采用铸铁材质的环状主体结构，主体为中空筒状结构，侧壁预留带通孔的安装耳位，用于直接通过螺栓将阀体固定在安装基座上，无需额外加装连接法兰，能有效压缩整体安装占用空间，适配安装位局促的小型动力设备布局要求。

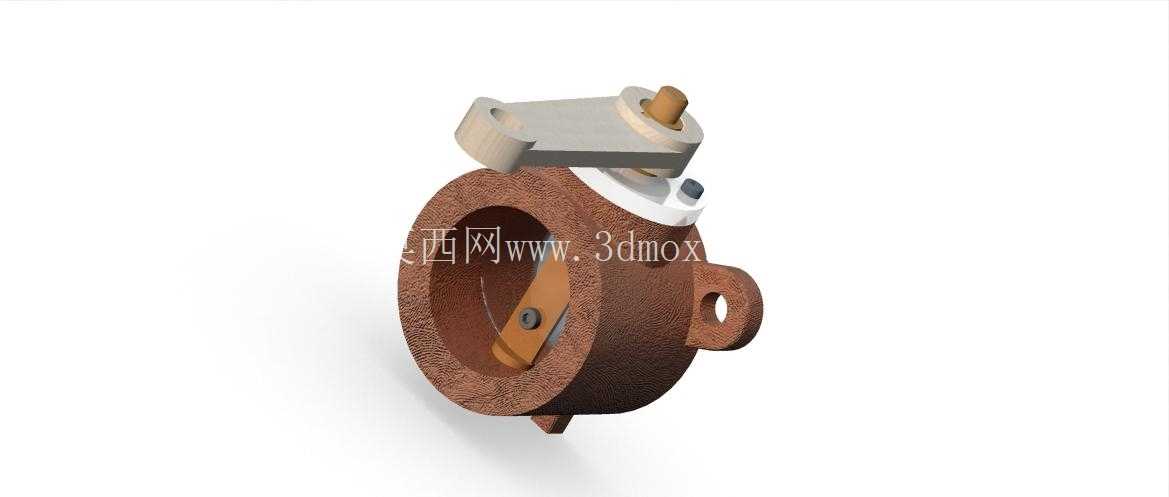

　　顶部的操纵摇臂采用分体式装配结构，摇臂与阀杆之间通过扁位配合传递扭矩，避免长期转动过程中出现打滑空程，阀杆与阀体接触位置设置有耐磨衬套与密封结构，既可以减少阀杆转动的摩擦阻力，保证操纵手感顺滑无卡滞，也能避免通路内的介质从阀杆装配间隙泄漏。内部的节流阀片采用偏心安装设计，当阀片处于全关位置时，阀片边缘与阀体内壁的贴合间隙控制在极小范围内，保证全关状态下的泄漏量满足使用要求，阀片转动角度从0度到90度的过程中，通流面积的变化率经过匹配调校，在小开度区间流量变化平缓，避免操纵时出现流量突变导致的设备运行不稳定，大开度区间则保证通流面积足够，减少介质流动的阻力损失。

　　从安装边界来看，阀体主体的轴向长度较短，两端的连接端面为平面结构，可以直接对接管路或者设备的接口平面，通过侧壁耳位的螺栓完成锁紧固定，顶部摇臂的转动行程范围内没有突出的结构干涉，摇臂的末端预留有拉杆安装孔位，可以直接连接拉线、拉杆或者电磁执行器，适配手动操纵、电控执行等多种控制方式。在建模过程中，需要重点关注阀杆与阀体的同轴度公差，阀片与阀杆的装配角度偏差，这些尺寸公差会直接影响节流阀的调节线性度与全关密封性能，铸铁阀体的壁厚经过强度校核，既可以承受管路内的常规工作压力，也不会因为壁厚过大导致整体重量超标，侧壁安装耳的位置与通孔尺寸经过匹配，能够兼容同规格的常规安装孔位，不需要对原有设备的安装基座做额外修改即可完成替换装配。

　　这类节流结构的实际使用中，长期承受介质的冲刷与频繁的转动操纵，因此在设计时对阀杆衬套的耐磨性能、阀片的抗形变能力都做了对应考量，避免长期使用后出现阀片卡滞、密封间隙变大导致的控制精度下降问题，整体结构没有冗余的复杂零件，拆解维护十分便捷，只需要拆下顶部的摇臂固定件即可抽出阀杆与阀片，完成积碳清理、密封件更换等日常维护操作，适配小型动力设备、通用流体控制场景下的高可靠性、易维护的使用需求。
