法兰连接式手动截止阀三维结构设计

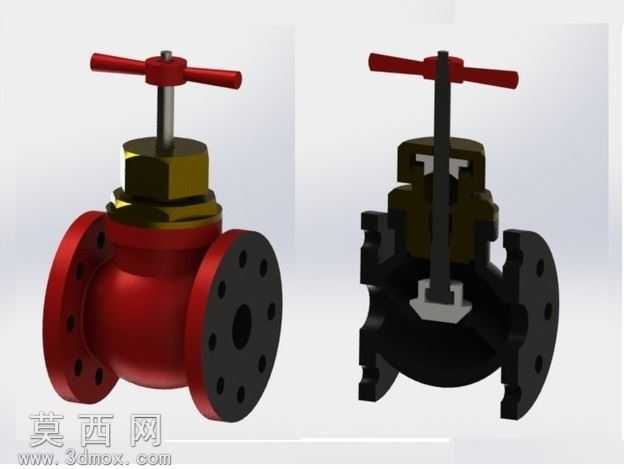

本作品为手动法兰式截止阀的三维设计成果，建模阶段围绕截止阀的核心功能结构展开，首先梳理了截止阀的启闭逻辑：依靠手轮带动阀杆升降，驱动阀瓣沿阀座中心线做直线运动，实现管路介质的通断与流量调节，适配高压工况下的管路截断需求。建模过程中优先还原各部件的装配关系，从外部的手轮、阀杆压盖、阀体法兰，到内部的阀瓣、密封副、阀杆传动结构，均按照实际工业截止阀的尺寸比例进行参数化绘制，保证各部件的配合间隙符合机械装配规范，既还原了外部可见的整体外观，也通过剖视视角完整呈现了内部的传动与密封结构，清晰展示阀杆升降时阀瓣与阀座的配合状态。材质与渲染阶段针对不同部件的工业应用材质做了区分设置：阀体部分采用铸钢材质的哑光红漆质感，还原工业阀门常用的防锈涂装效果；法兰密封面与连接孔做了金属发黑处理的质感表现，还原法兰连接面的加工质感；手轮采用红色酚醛塑料的哑光质感，符合手动操作部件的防滑、绝缘设计需求；阀杆与内部密封件分别做了抛光金属与橡胶密封件的材质区分，通过光影渲染突出不同部件的材质差异，让整体模型的视觉表现更贴近真实工业产品。结构设计上重点突出法兰截止阀的结构特性：两端采用带螺栓孔的法兰连接结构，可通过螺栓与管路法兰实现刚性密封连接，适配高压管路的安装需求；手轮与阀杆采用梯形螺纹传动，保证手动操作时的传力效率，可通过较小的手轮扭矩实现阀瓣的压紧密封；内部流道采用直通式结构，介质流经时的流阻特性符合截止阀的通用设计规范，剖视结构清晰展示了阀瓣下落压紧阀座时的密封状态，以及阀杆上升时阀瓣离开阀座的通流状态，可直观呈现截止阀的工作原理。整体建模过程兼顾了外观还原度与内部结构的准确性，既可以作为工业阀门的结构展示素材，也可用于管路系统设计的配套部件参考，帮助理解高压截止阀的装配逻辑与工作原理。
