机床用高压操作手轮式尾座结构设计

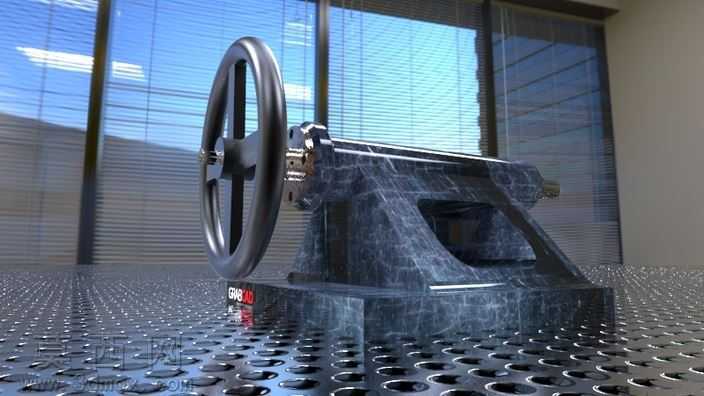

本次设计的尾座为机床配套的高压适配部件，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各装配部件的尺寸公差匹配，从底座基体到操作手轮、顶紧机构的每一处连接位都做了同轴度、平行度的参数约束，避免后续装配出现干涉问题。渲染阶段针对部件的材质表现做了分层处理：底座部分采用仿大理石纹理的特种铸铁材质，通过调整材质的粗糙度、反射率参数，还原铸铁基座经时效处理后的厚重哑光质感，表面添加细微的铸造纹理与使用痕迹，提升模型的真实感；操作手轮采用抛光金属材质，设置适度的环境反射，突出手轮经常被操作触碰形成的光滑金属表面质感；连接轴与锁紧机构部分做了金属倒角的高光处理，清晰展现机加工零件的精密边缘特征。结构设计上，该尾座针对高压作业场景做了强化处理：底座采用大接触面积的一体式梯形结构，底部设置防滑定位面，保证在高压顶紧作业时整体结构不会发生偏移；手轮与内部丝杆传动机构做了等比例还原，手轮的轮辐弧度、握持位置的凸起造型都符合人体工程学设计，操作时施力更顺畅；顶紧端的伸缩结构设置了多级锁紧定位槽，可适配不同长度工件的顶紧需求，高压工况下的锁紧力通过内部的斜面增力结构实现，无需过大的手轮转动力即可输出足够的顶紧压力。设计过程中反复验证了各活动部件的运动行程，手轮转动带动丝杆伸缩的全过程无结构卡顿，各部件的装配间隙控制在合理范围内，既保证活动顺畅又不会出现松动晃量，整体模型既还原了真实尾座的功能结构，也通过材质渲染还原了工业部件的真实质感，可用于机床配套部件的结构展示、作业原理演示以及相关工装设计的参考使用。
