环形卡紧螺旋钢弹簧结构设计

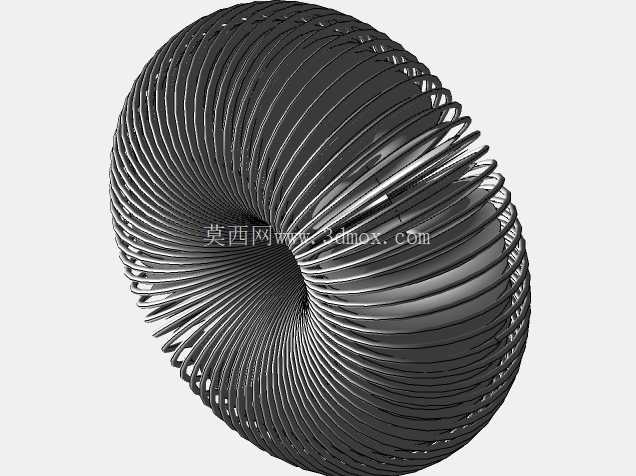

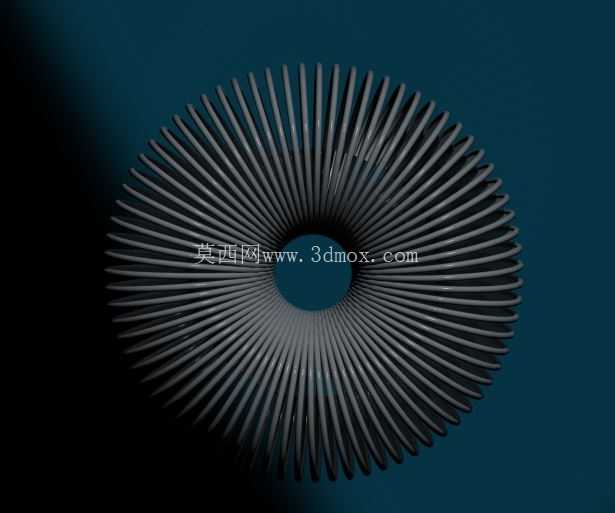

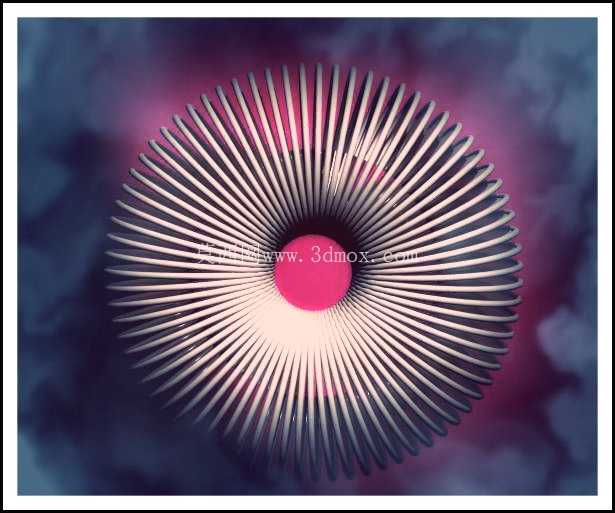

这类环形卡紧螺旋钢弹簧，日常在旋转轴密封场景里出镜率极高，不管是减速机输出轴的油封位、液压泵的轴封位置，还是工业皮带驱动的张紧轮配套结构、电气连接器的接触端卡紧结构，都能看到它的身影。和普通直筒螺旋弹簧不一样，它的两端是对接成整圆的，整个簧体呈均匀辐射状排布，每一圈簧丝都沿着环形切线方向延伸，受力时能沿着圆周方向均匀收缩，给包覆在内部的密封件或者接触件提供360度无死角的径向抱紧力，不会出现局部压力不足导致的渗漏、接触不良问题。

做这个结构的三维建模时，首先要敲定的是安装边界的尺寸参数：首先要匹配安装槽的环形内径，簧体的自由状态外径要比安装槽的内径大0.2到0.5毫米，保证装入槽内后有初始预紧力，不会在设备运转时跟着轴转动窜位；簧丝的直径选择要结合所需的抱紧力来算，比如油封用的这类弹簧，簧丝直径通常在0.3到1.2毫米区间，直径越粗提供的径向力越大，但太粗的话会让密封唇口对轴的压力过大，加速轴面和密封件的磨损，反而缩短密封寿命。

建模的时候要注意簧圈的螺距控制，整圈排布下来相邻簧丝之间要留0.1到0.3毫米的间隙，不能出现簧丝互相挤压贴合的情况，不然弹簧收缩时会有卡滞，没法均匀补偿密封件的磨损量。两端的对接位置要做平滑过渡处理，不能有凸起的焊疤或者错位的台阶，不然安装时会刮伤密封件的橡胶本体，运转时也容易和周边零件产生干涉。

实际选型应用时，还要考虑使用场景的温度和介质环境，如果是用在机油、齿轮油浸泡的密封位，弹簧材质选普通碳素弹簧钢做发黑处理就足够；如果是用在有腐蚀性的化工介质环境，或者户外潮湿的设备上，就要换成304不锈钢材质的簧丝，避免锈蚀导致簧丝卡滞、弹力失效。在皮带驱动的电机轴端使用时，这类弹簧除了给油封提供抱紧力，有时候还会配套在皮带张紧的调节结构里，靠均匀的环形弹力抵消皮带运转时的径向跳动，减少张紧轮的偏磨。电气连接器里用的这类小尺寸环形弹簧，主要是给插针和插孔的接触位置提供持续的径向压力，哪怕设备有振动、温度变化带来的尺寸胀缩，也能保证接触电阻稳定，不会出现接插松动断电的问题。

建模过程中做受力仿真的时候，要模拟弹簧被压缩到工作内径时的应力分布，保证每一段簧丝的应力都在材料的许用应力范围内，尤其是两端对接的位置，应力集中系数不能超过1.2，不然长期反复收缩扩张后，对接位置容易出现断裂失效。还要考虑安装时的拉伸量，装配时通常需要把弹簧稍微拉大一点套到密封件的卡槽里，这时候的拉伸变形量不能超过簧丝自由长度的15%，不然会出现塑性变形，装上之后弹力达不到设计要求。

从结构细节来看，整个簧圈的圆度公差要控制在0.1毫米以内，不然装到卡槽里会出现局部位置弹力过大、局部位置没贴紧的情况，密封场景下就会从弹力不足的位置出现渗漏。簧丝的表面要做光滑处理，不能有毛刺、划痕，不然长期交变受力下，划痕位置会成为疲劳断裂的起始点，大幅缩短弹簧的使用寿命。在做三维装配校验的时候，要确认弹簧在最大收缩量状态下，相邻簧丝之间仍然留有微小间隙，不会出现并圈的情况，保证整个工作行程里弹力都是线性变化的，给密封件或者接触件提供稳定的压力。
