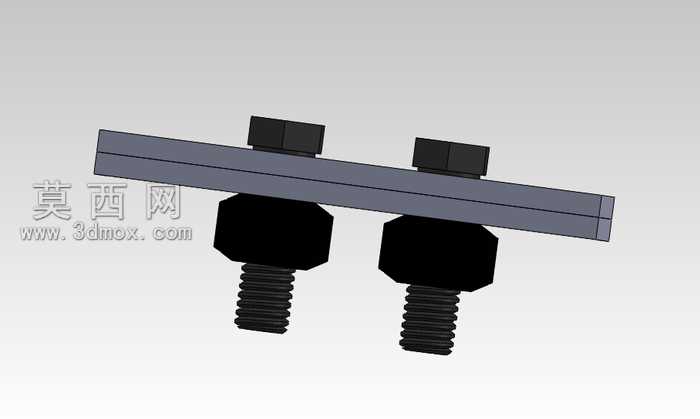

板装配套六角螺母螺栓紧固组件三维结构

本模型采用SolidWorks进行参数化三维建模，整体围绕板件与螺母螺栓的配套紧固结构展开设计，建模过程中严格遵循机械紧固件的通用尺寸规范，对各部件的配合公差进行了合理预留，确保虚拟装配后各部件无干涉、可实现真实的紧固运动模拟。模型包含长条安装板、两个T型滑块、两个六角厚螺母、两个外螺纹螺栓四个核心部件，建模时首先绘制安装板的矩形截面草图，通过拉伸凸台命令生成基础板体，对板体表面的安装滑槽进行等距实体绘制，切除出适配T型滑块的滑动槽道，槽道的宽度、深度尺寸参考通用T型槽标准设定，保证滑块可在槽内顺畅滑动调整位置。T型滑块建模时采用上下两段式拉伸结构，上部窄段与板件滑槽间隙配合，下部宽段贴合板件下表面，滑块顶部的方块结构做了微小倒角处理，避免装配时出现尖锐棱边的干涉问题。六角螺母建模时先绘制正六边形草图，拉伸生成螺母主体，对螺母的六个棱边做了统一的倒圆角处理，还原真实五金件的工艺特征，螺母中心的螺纹孔通过异型孔向导命令生成标准内螺纹，螺纹牙型、螺距匹配配套螺栓的外螺纹参数。螺栓建模时先绘制螺杆的圆柱基体，通过扫描切除命令生成连续的外螺纹牙型，螺栓头部的六角结构与螺母尺寸对应，头部与螺杆衔接处做了退刀槽结构，还原真实螺栓的加工工艺特征。材质渲染阶段，为安装板赋予哑光灰色钢材材质，调整材质的粗糙度参数模拟冷轧钢板的表面质感，为螺母、螺栓、滑块赋予发黑处理的黑色金属材质，适当降低材质反光度，模拟紧固件表面氧化处理后的哑光效果，各部件的材质区分清晰，可直观分辨不同组件的结构边界。装配过程中采用同轴心、面重合的配合关系，将T型滑块嵌入安装板滑槽内，螺栓穿过滑块中心孔与下方的六角螺母形成螺纹配合，可通过旋转螺母模拟真实的紧固锁紧动作，整体结构完整还原了板件滑槽式紧固件的装配逻辑，可用于机械设计教学、紧固件选型参考、装配模拟演示等场景，模型各特征参数可编辑，能够根据实际使用需求调整板件长度、螺母规格、螺栓长度等尺寸，适配不同的安装紧固场景。
