CM4SA Marvel手持切割刀具主体结构

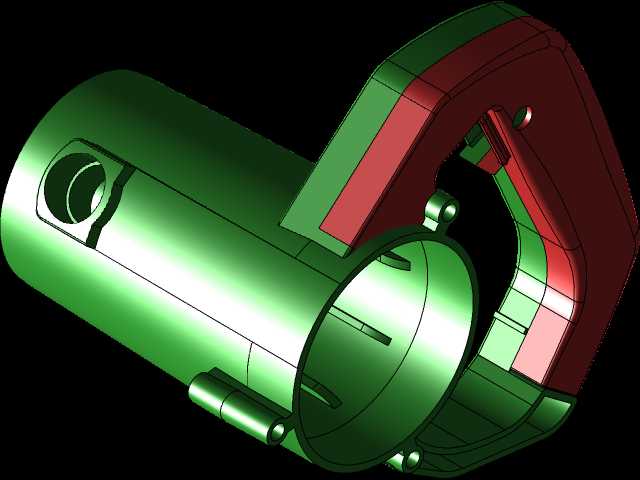

　　这款手持切割刀具的主体结构，是整个工具的核心承载框架，日常在五金加工、现场管线裁切、小型板材修边这类场景里，所有功能部件都要依托这个主体完成装配定位。从实际使用的需求出发，设计时首先要考虑握持操作的人机合理性，D型的握持把手和主筒体采用一体化衔接结构，把手内侧预留的空间足够佩戴常规劳保手套的手顺利穿入，操作时手腕可以自然贴合把手弧度，长时间连续作业也不容易产生过度疲劳。主筒体作为核心的容纳腔，内部要容纳驱动电机、传动组件以及输出轴系，筒壁的厚度经过反复校核，既要保证握持时的结构强度，在意外跌落、侧向磕碰时不会出现壳体开裂，也要控制整体重量，避免整机过重增加操作负担。

　　筒体侧面预留的径向通孔，是用于安装输出端的锁紧机构，日常更换切割片的时候，可以通过这个孔位插入锁止销固定输出轴，不用额外借助其他工具就能完成耗材更换，大幅提升现场作业的效率。筒体端部的环形定位止口，是和前端切割头护罩配合的安装基准，止口的同轴度公差控制在0.02mm以内，保证护罩安装后和输出轴的同轴度，避免切割片运转时出现偏摆，既影响切割精度，也会带来安全隐患。把手和筒体衔接的位置做了渐变的加厚过渡，没有出现直角应力集中的结构，因为这个位置是操作时受力最复杂的区域，按压进给、提拉移动的载荷都会集中在衔接处，加厚过渡的结构可以把载荷均匀分散到筒体和把手的壁面上，避免长期使用后出现应力开裂。

　　筒体下方伸出的两个小型圆柱凸台，是用于安装辅助支撑托架的定位柱，托架安装后可以在切割平面上形成稳定的支撑点，操作时不用完全靠手臂承担整机重量，沿着切割路径推进时稳定性更好，切割出来的断面平整度更高。设计过程中也充分考虑了内部走线的空间，把手内部预留了足够的走线槽，电源开关的安装位设置在把手的食指自然触碰的位置，操作时不用调整握持姿势就能完成启停控制，符合手持电动工具的安全操作规范。

　　从安装边界来看，主体的最大外轮廓直径控制在85mm，整体长度不含前端输出部分为160mm，把手的内圈净空高度为120mm，不管是和内部的标准型号驱动电机适配，还是和市面上通用的切割护罩、输出轴配件配合，都能满足互换性要求，不用额外定制非标配件，降低后期的维护成本。筒体表面的加强筋沿着轴向分布，既可以提升筒体的径向抗变形能力，也能在握持时增加摩擦力，手上沾有切削液或者灰尘的时候也不容易打滑。整个主体的结构没有多余的冗余设计，每一处曲面、每一个凸台、每一个开孔都对应实际的装配或者使用需求，没有为了外观好看增加无意义的造型，完全围绕手持切割作业的实际工况做结构优化，不管是用于新工具的开发参考，还是现有工具的维修替换建模，都能提供准确的结构参考依据。
