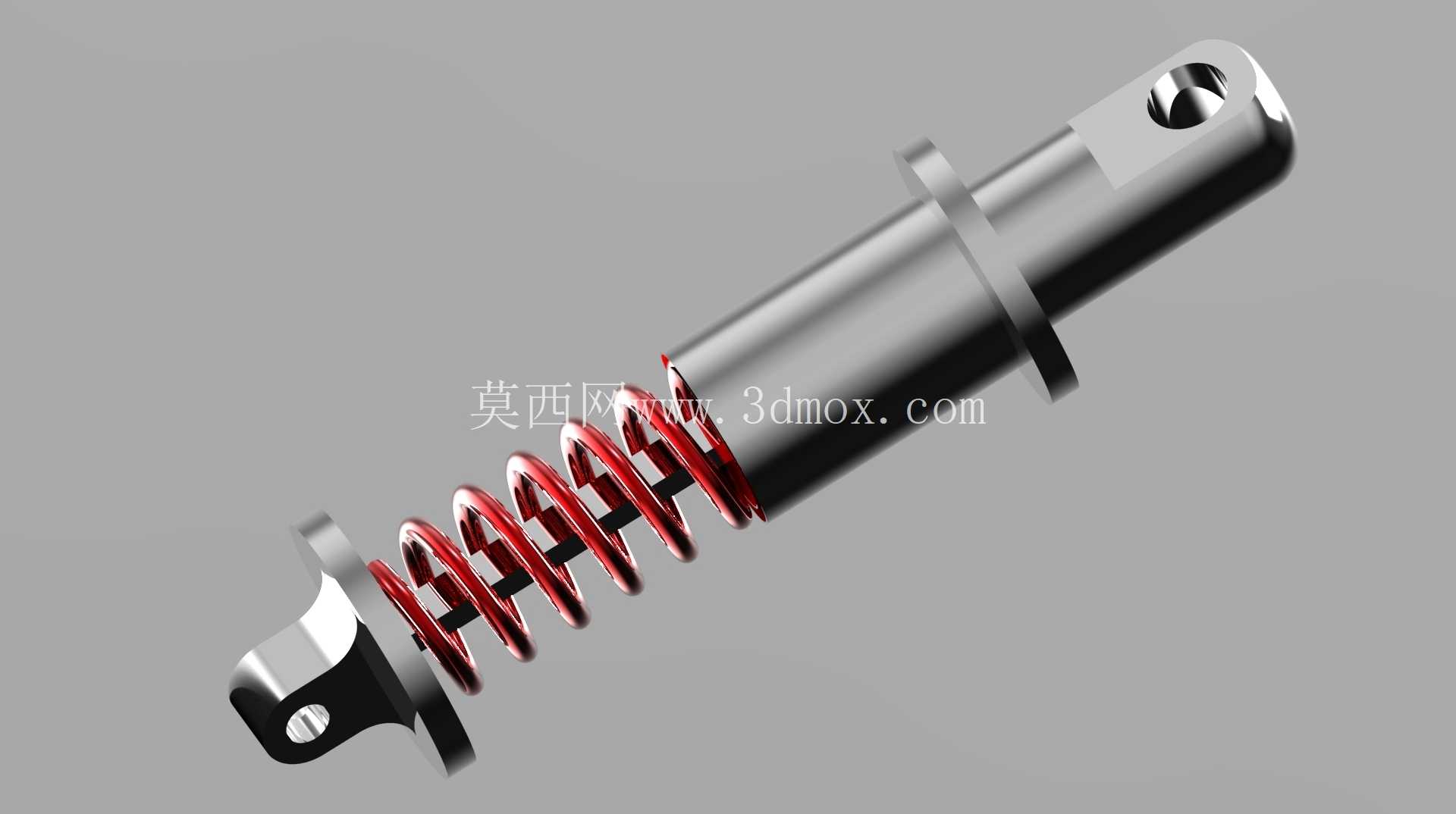

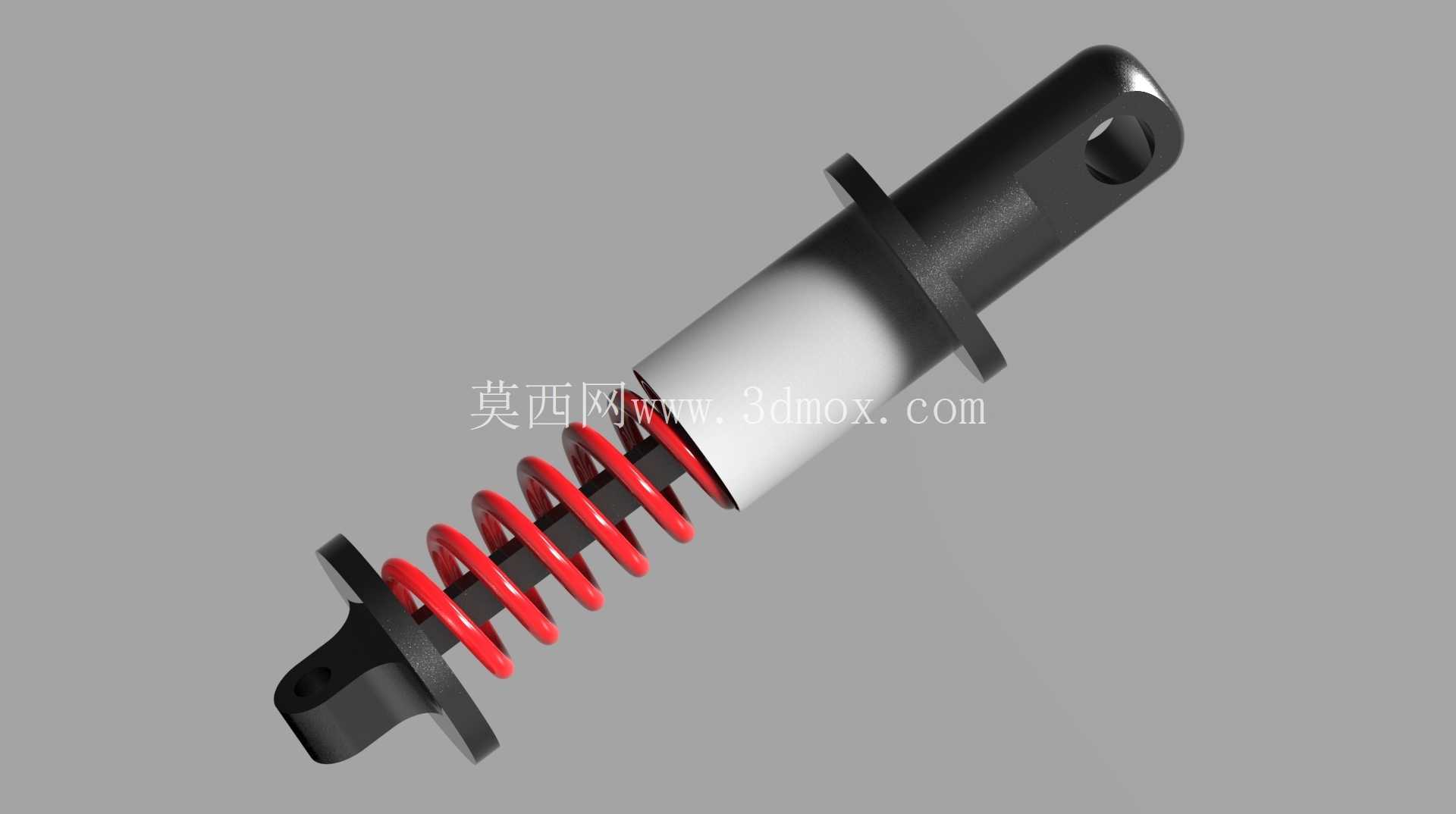

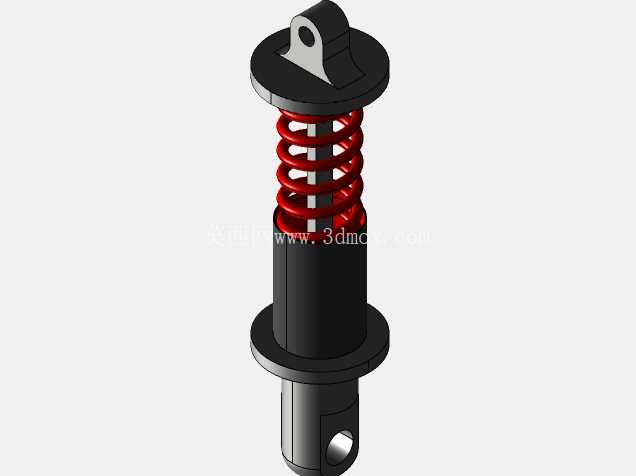

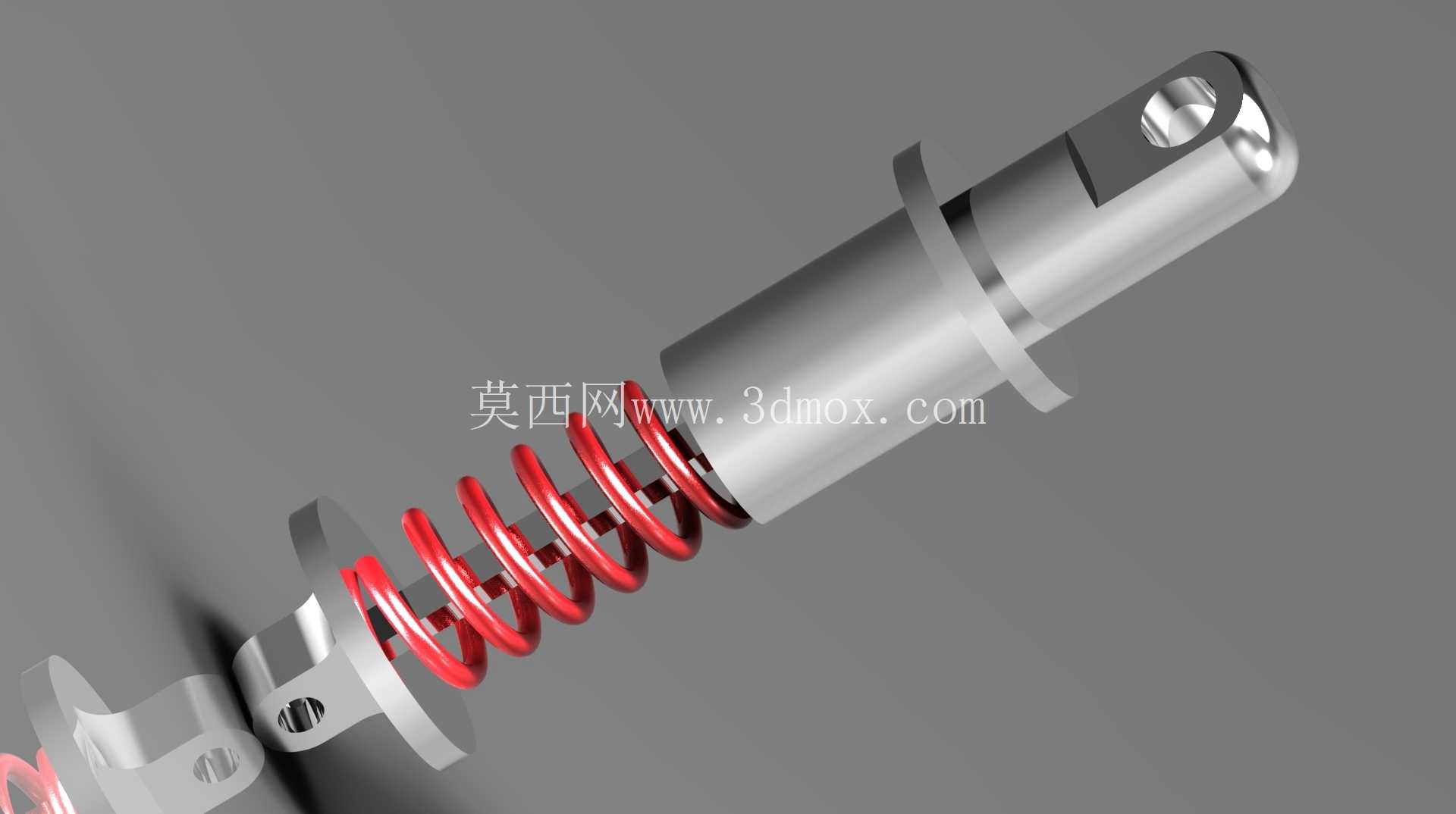

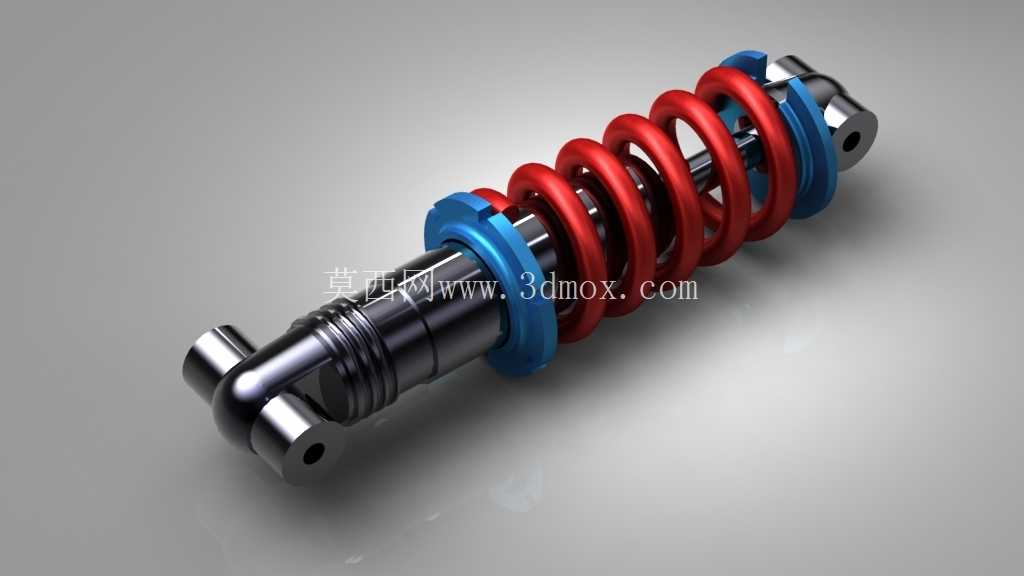

带红色螺旋弹簧的柱式缓冲减震构件

这款柱式缓冲减震构件，核心应用场景覆盖小型机电设备隔振、工装夹具缓冲、轻型输送线工位减震、小型代步工具悬架缓冲等多个工程领域，在需要吸收轴向冲击载荷、隔绝往复振动传递的安装位都能适配。从实际功能来看，该构件通过螺旋弹簧的弹性形变吸收瞬时冲击能量，配合柱体的导向结构限制弹簧径向偏移，避免受力过程中弹簧出现侧弯、脱出的失效问题，端部的带孔吊耳结构可直接通过销轴完成与安装基座、活动端的铰接，不需要额外设计转接支座，能大幅缩减装配环节的零件数量。

设计思路上，整体采用同轴式布局，核心导向柱分为固定端与活动端两段，固定端设置限位凸台，一方面对弹簧的压缩行程做硬限位，避免弹簧被压并后出现塑性变形，另一方面凸台的外径与弹簧中径做间隙配合，公差控制在H8/f7区间，保证弹簧压缩、回弹过程中始终沿柱体轴向运动，不会出现卡滞。活动端的吊耳孔与柱体轴线垂直，孔内做倒角处理，方便销轴穿装，同时孔的位置距离柱体端面预留足够的壁厚，保证铰接位置的抗剪切强度，能承受额定载荷下的径向拉扯力。弹簧采用等节距圆柱螺旋结构，丝径、中径、有效圈数的匹配经过载荷校核，在额定压缩行程内刚度保持线性，不会出现刚度突变导致的缓冲失效，弹簧表面做红色涂覆处理，既可以区分零件类型，也能在日常巡检中快速识别弹簧表面是否存在裂纹、锈蚀等损伤。

外形尺寸与安装边界方面，柱体总长度适配常规小型减震工位的安装空间，外径尺寸控制在紧凑区间，不会占用过多径向安装位置；两端吊耳的孔距、孔径符合通用小型铰接件的安装标准，可直接替换同规格的标准减震部件，不需要对原有安装基座做二次加工。安装时需要注意保证两端铰接点的同轴度，偏差不能超过1°，否则会导致柱体承受额外的径向弯矩，加速导向面的磨损，缩短构件使用寿命；弹簧的预压缩量需要根据实际工况的静载荷调整，预压过大会导致缓冲行程不足，预压过小则会在空载状态下出现弹簧松动、异响的问题。

在实际使用过程中，该构件的导向柱表面做硬化处理，表面硬度达到HRC45以上，降低往复运动过程中的磨损速率，配合适当的润滑脂填充，可保证长期运行下的动作顺畅。不同于橡胶减震块，这款金属弹簧式减震构件耐温范围更广，在-40℃到120℃的工况环境下都能保持稳定的弹性性能，不会出现橡胶老化、低温脆化的问题，适合在户外设备、工业车间等环境条件相对复杂的场景使用。针对不同的载荷需求，可通过调整弹簧丝径、有效圈数来改变整体刚度，不需要改动柱体的主体结构，能快速衍生出适配不同载荷等级的系列化产品，降低后续设计改型的成本。
