右旋螺纹卡盘下巴连接螺母结构

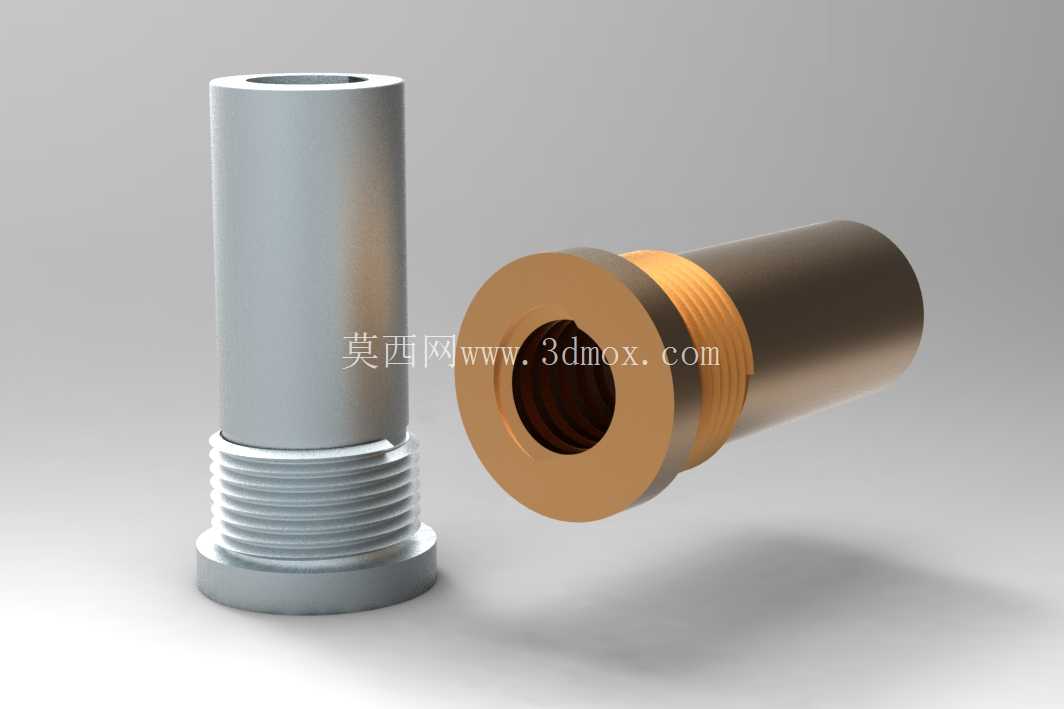

　　在车床卡盘的装夹执行结构中，这类带右旋螺纹的连接螺母是卡盘下巴组件的核心受力零件，主要承担卡爪行程调节时的传动与定位作用，日常作业中频繁承受卡盘夹紧工件时的轴向反作用力，以及卡爪开合过程中螺纹副的反复摩擦载荷，其结构合理性直接决定卡盘装夹的重复定位精度与长期使用可靠性。从结构设计逻辑来看，零件采用带法兰边的阶梯轴式外形，一端为外螺纹柱段，另一端为带内螺纹的法兰端，法兰端面做了贴合倒角处理，安装时法兰端面与卡盘下巴的定位端面完全贴合，避免螺纹连接出现偏载导致的螺纹牙变形。外螺纹段的长度经过严格匹配，刚好适配卡盘调节螺杆的有效行程，不会出现螺纹旋合过长导致的卡滞，也不会因旋合长度不足造成连接强度不够的问题。

　　内螺纹采用右旋标准牙型，牙型角严格遵循普通螺纹公差要求，与配套调节螺杆的配合间隙控制在中等公差精度区间，既保证手动调节卡爪时的顺畅度，又能在夹紧工件后实现可靠的自锁，不会因为机床切削振动出现螺纹松脱、装夹失稳的情况。零件的外圆面做了光滑过渡处理，没有多余的凸起结构，安装时可以顺利穿入卡盘下巴的安装孔内，外圆与安装孔的配合采用间隙配合，装配时无需额外修配即可顺利装入，后期维护拆卸也十分方便。法兰端的外圆直径大于安装孔直径，装配后自然形成轴向定位台阶，不需要额外加装轴向限位挡圈，简化了卡盘组件的零件数量，降低了装配环节的工作量。

　　从实际应用场景来看，这类螺母不仅用于普通卧式车床的手动卡盘结构，在数控车床的液压卡盘调节机构、分度头的装夹锁紧结构中也有同类型的结构应用，只要是需要通过螺纹副实现轴向进给、同时需要端面定位承载的装夹结构，都可以参考这类结构的设计逻辑。设计这类零件时，首先要根据卡盘的额定夹紧力计算螺纹副所需的旋合长度，确保每一圈螺纹牙承受的剪切应力在材料许用应力范围内，其次要保证法兰端面与螺纹轴线的垂直度，否则安装后会出现调节螺杆偏斜，导致卡爪开合不同心，直接影响工件的装夹同轴度。零件的整体轴向尺寸需要匹配卡盘下巴的安装空间，装入后螺纹段的伸出长度不能超过卡盘内部的安全间隙，避免卡盘旋转时与内部其他传动零件发生干涉。

　　螺纹的起始端做了倒角引导，装配时可以快速对准配套螺杆的螺纹头，不需要反复对位调整，提升现场装配的效率。法兰端的端面没有设计多余的防滑纹路，因为该端面是靠轴向压紧实现定位，不需要额外的摩擦力辅助，光滑的端面反而能保证与配合面的完全贴合，避免局部接触导致的压痕变形。在实际工况中，这类螺母长期接触切削液与金属切屑，因此螺纹牙的表面粗糙度需要控制在合理范围，避免切屑嵌入螺纹牙缝隙造成调节卡滞，日常维护时只需要定期清理螺纹副上的切屑、涂抹润滑脂即可保证长期顺畅运行。从建模逻辑来看，绘制这类零件时需要先确定法兰端的定位基准，以法兰端面为轴向基准绘制内螺纹与外圆结构，保证各段圆柱的同轴度公差，螺纹特征采用标准螺纹牙型生成，不需要额外绘制自定义牙型，确保与标准螺杆的适配性。零件的所有棱边都做了微小的倒角处理，避免装配时锐边划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的装配工艺性。
