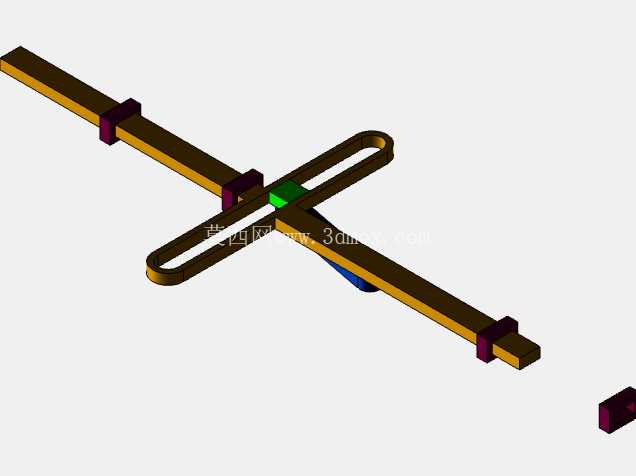

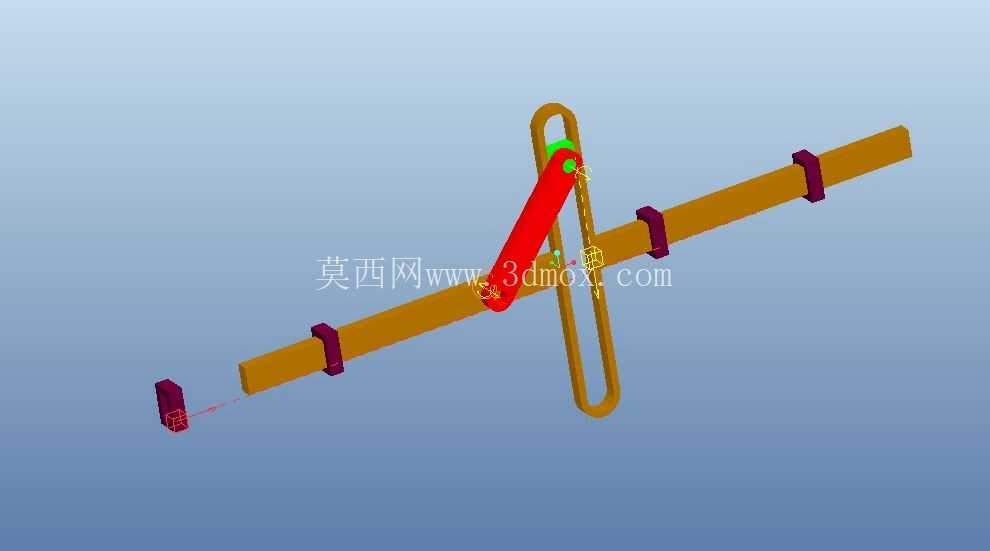

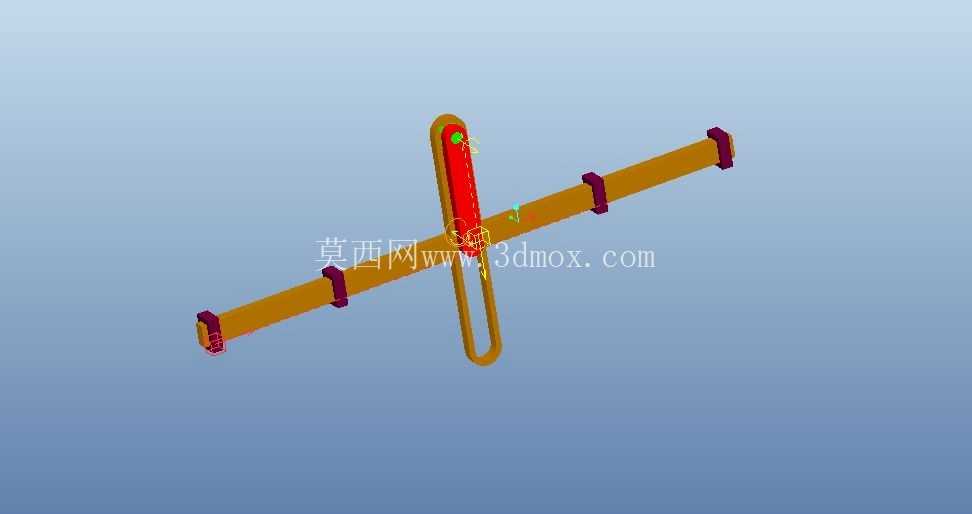

这套双滑块曲柄拨叉机构,核心是通过曲柄的连续回转运动,同步驱动两个滑块沿固定导路完成往复直线动作,在轻工包装、纺织机械、小型自动化送料工位里应用十分普遍,很多需要同步完成两个工位直线推送、拨料移位的场景,都会用到这类结构来简化传动链路。从实际功能来看,当曲柄绕固定铰接点做整周转动时,曲柄端部的销柱嵌入长槽型拨叉的滑槽内,会带动拨叉沿垂直于滑块导路的方向做往复摆动,而拨叉的两个端部分别与两个滑块铰接,就能把曲柄的回转输入,转化为两个滑块沿水平导杆的同步反向或者同向往复运动,具体运动相位可以通过调整曲柄销的初始安装角度来适配不同工位的动作时序要求。

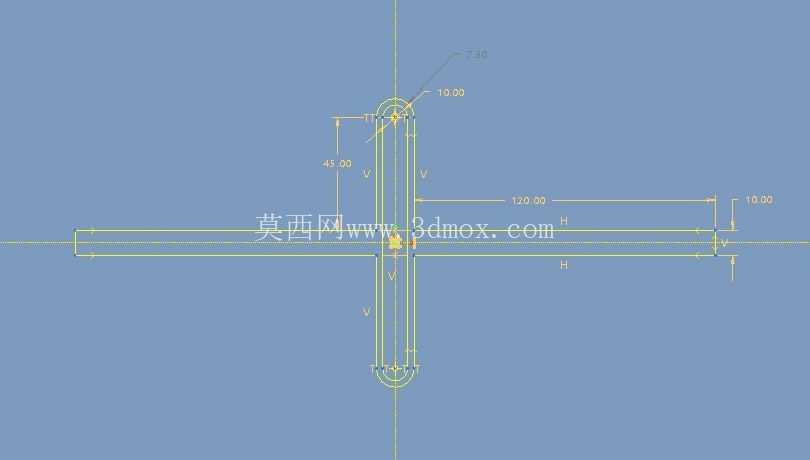

设计这类机构的时候,首先要确定的是曲柄的回转半径,这个参数直接决定了滑块的行程大小,回转半径越大,滑块的往复行程就越长,同时要校核曲柄销与拨叉滑槽的接触应力,因为这个位置是持续滑动摩擦的受力点,通常会在销柱上加装铜套或者滚针套来降低磨损,避免长期运行后出现间隙过大导致的传动精度下降。导杆作为滑块的运动导向部件,安装时要保证两个滑块的导路同轴度误差控制在合理范围内,否则滑块运动时会出现卡滞,额外增加驱动端的负载,甚至会导致曲柄销出现剪切断裂的风险。
从安装边界来看,这套机构的整体占用空间主要由曲柄长度、拨叉摆幅以及滑块导杆的总长度决定,设计安装基座时,需要预留出曲柄整周转动的安全空间,避免转动过程中与周边的机架、管线发生干涉,同时拨叉摆动的极限位置也要设置软限位或者硬限位,防止机构超程运行出现损坏。实际应用中,这类机构常被用在小型物料的分料工位,通过两个滑块的交替动作,把连续输送过来的工件依次拨送到不同的加工工位,相比采用两个独立气缸驱动的方案,这套纯机械传动的机构只需要一个动力输入就能完成两个动作的同步输出,不需要额外的气动回路或者电控同步程序,运行稳定性更高,维护成本也更低,在一些高速运行的轻载工位上,传动效率比多动力源方案高出不少。

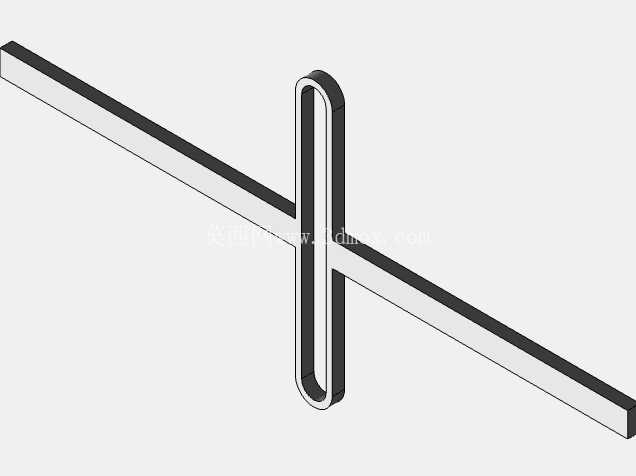

建模过程中需要重点关注几个配合关系:曲柄与固定机架的铰接处要采用回转配合,保证转动顺畅无卡顿;曲柄销与拨叉滑槽之间要采用滑动配合,预留合适的间隙避免热胀冷缩导致卡死;滑块与导杆之间要采用间隙合适的移动配合,既要保证导向精度,又不能因为配合过紧增加摩擦阻力。另外,拨叉的长槽长度要大于曲柄回转直径,保证曲柄转动到任意角度时,销柱都不会从滑槽内脱出,两个滑块与拨叉的铰接点间距要和设计的运动相位匹配,确保两个滑块的动作时序符合工位的工艺要求。在实际选型适配的时候,如果是用于负载稍大的推送工位,可以适当增加曲柄销的直径,提升铰接处的抗剪切能力,同时在滑块与导杆的接触位置加装直线轴承,降低滑动摩擦带来的动力损耗,延长部件的使用寿命。
