汽车制动系统盘式制动器核心总成结构

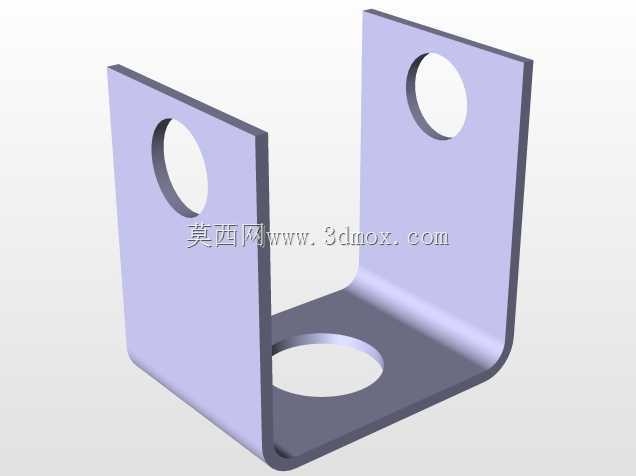

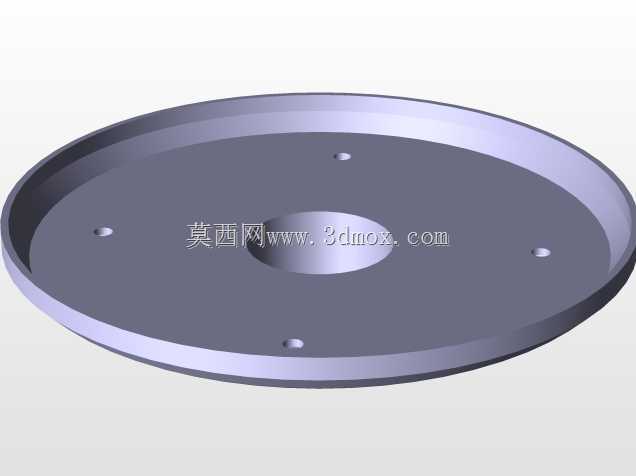

　　在商用车与乘用车的底盘制动系统开发中，制动器总成是决定整车制动安全性能的核心执行部件，这套盘式结构的制动总成，覆盖了从行车制动到应急驻车的核心功能实现逻辑，日常行驶中驾驶员踩下制动踏板的力，会经过真空助力器放大后传递到制动主缸，主缸建立的液压压力通过制动管路输送到各个轮边的制动卡钳，最终推动摩擦片夹紧制动盘实现车辆减速，而这套总成的三维结构设计，直接决定了制动响应速度、制动力矩输出稳定性以及长期使用的耐久可靠性。从结构设计思路来看，这套制动盘本体采用了等厚盘的基础构型，盘面均匀分布的五个安装定位孔，是用来和轮毂轴承单元的法兰面进行螺栓紧固，安装孔的位置度公差严格控制在0.05mm以内，避免高速制动时出现盘面偏摆引发的制动抖动问题；

　　盘面中心的凸台结构是和轮毂轴头的定位止口配合，保证制动盘和车轮旋转中心的同轴度，这个配合面的粗糙度要求达到Ra1.6，既保证装配时的定位精度，也能避免长期使用后出现配合面锈蚀导致的拆卸困难。制动盘的外缘翻边结构一方面是提升盘面的整体刚性，减少高速重负荷制动下的盘面热变形量，另一方面也能在制动盘磨损到极限厚度时，作为磨损标识的物理参照，方便维保人员快速判断是否需要更换制动盘。在实际装车的安装边界上，这套制动盘的轴向安装尺寸需要匹配转向节的安装面空间，盘面和制动卡钳的摩擦片单侧间隙控制在0.1-0.3mm之间，间隙过小容易出现行驶中的拖磨问题，增加行车阻力和不必要的摩擦片磨损，间隙过大则会导致制动踏板行程过长，影响制动响应的脚感。

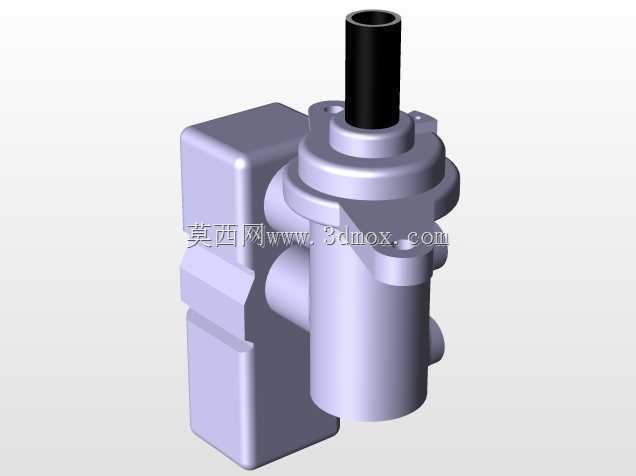

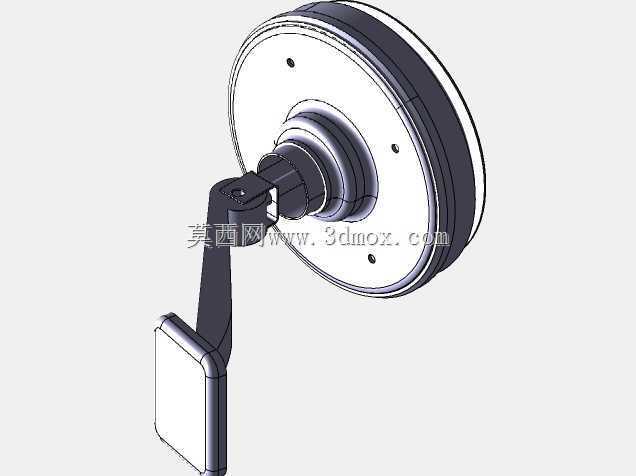

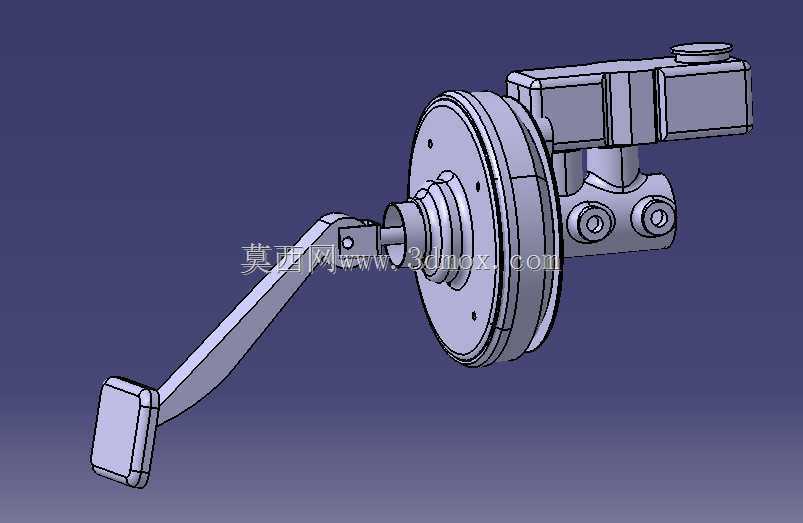

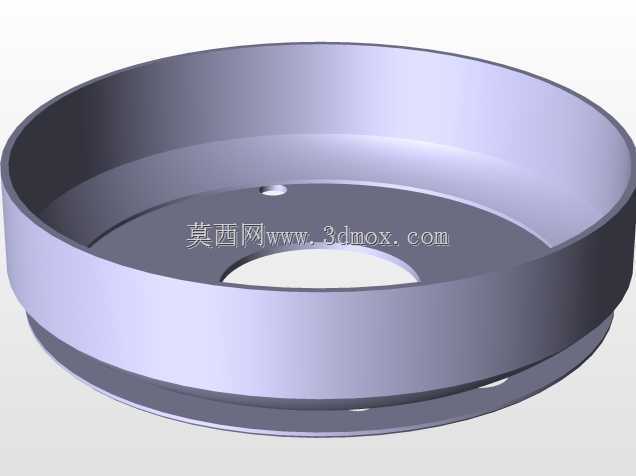

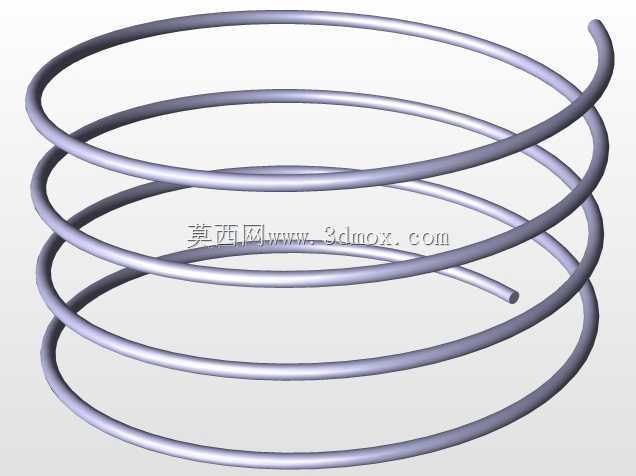

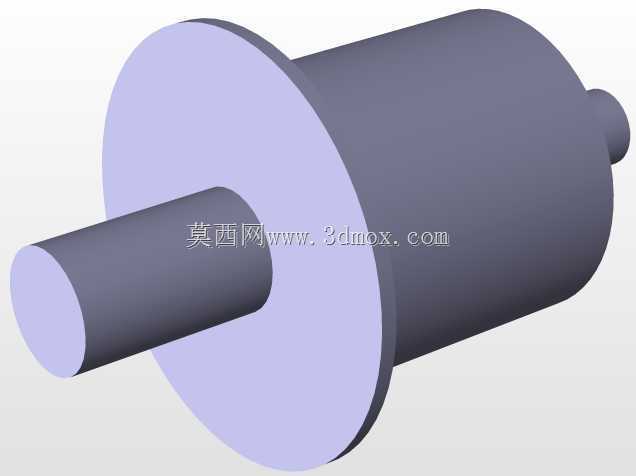

　　在不同的应用场景下，这套制动总成可以适配不同级别的乘用车以及轻型商用车，针对山区多弯长下坡的使用场景，设计时在盘面预留了通风散热的结构余量，避免连续制动导致的盘面温度过高引发制动热衰退；针对城市通勤频繁启停的使用场景，盘面的材质选用了高碳铸铁材质，减少制动时的异响和抖动问题，提升日常驾驶的平顺性。和这套制动盘匹配的制动主缸采用了双腔独立的结构设计，两个独立的液压腔分别对应前后轴的制动回路，当其中一条回路出现泄漏故障时，另一条回路仍然能够提供足够的制动力，保证车辆的制动安全冗余；制动助力器则采用了真空助力的结构形式，利用发动机进气歧管产生的真空度和大气压力的压力差，放大驾驶员踩下踏板的作用力，既降低驾驶员的操作强度，

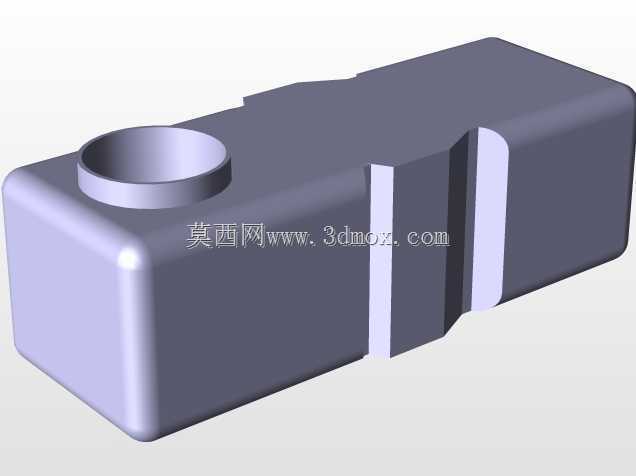

　　也能保证足够的制动力输出。在三维建模的过程中，各个部件的配合公差需要严格按照整车制动系统的匹配要求设定，比如制动盘安装螺栓的预紧力要求、主缸和助力器的连接密封结构、各个运动部件的运动干涉检查，都需要在建模阶段完成验证，避免后续样件试制阶段出现装配干涉或者功能失效的问题。很多初入行业的结构工程师在做制动系统建模时，往往只关注外形的相似度，忽略了安装定位面的公差要求、各个部件的运动行程边界，导致建出来的模型只能做外观展示，无法用于实际的结构匹配验证，而这套总成的模型在设计时就充分考虑了实际装车的所有安装边界，各个配合面的尺寸、安装孔的位置、部件之间的运动间隙都和实际量产部件保持一致，可以直接用于制动系统的匹配校核、教学演示以及改装方案的结构验证。在制动性能的匹配计算中，制动盘的有效摩擦半径、摩擦片的摩擦系数、制动主缸的缸径、助力器的助力比这些参数是相互匹配的，这套总成的结构尺寸对应的制动力矩输出，可以满足总质量两吨级以下车辆的制动法规要求，在100km/h到0的制动距离测试中能够稳定控制在40米以内，同时连续十次全力制动的热衰退率控制在20%以内，满足日常行驶的安全要求。在维保环节，这套结构的制动总成也充分考虑了售后拆装的便利性，制动盘的安装孔采用了通孔设计，不需要拆卸轮毂轴承就可以完成制动盘的更换，制动主缸的储液壶采用了透明材质设计，可以直接观察制动液的液位高度，方便日常检查维护。
