旧8025轴流风扇静音改造升级结构

日常运维中经常遇到服役多年的80mm规格轴流风扇，这类风扇普遍应用在桌面计算机机箱散热、小型工控机柜通风、桌面3D打印机设备散热、老旧网络交换机排风等场景，多数故障风扇并非电机绕组烧毁，而是长期积灰导致轴承磨损、动平衡失效，运转时产生高频振动与尖锐风噪，直接报废会产生不少电子废弃物，通过结构改造就能让这类旧风扇重新投入使用。

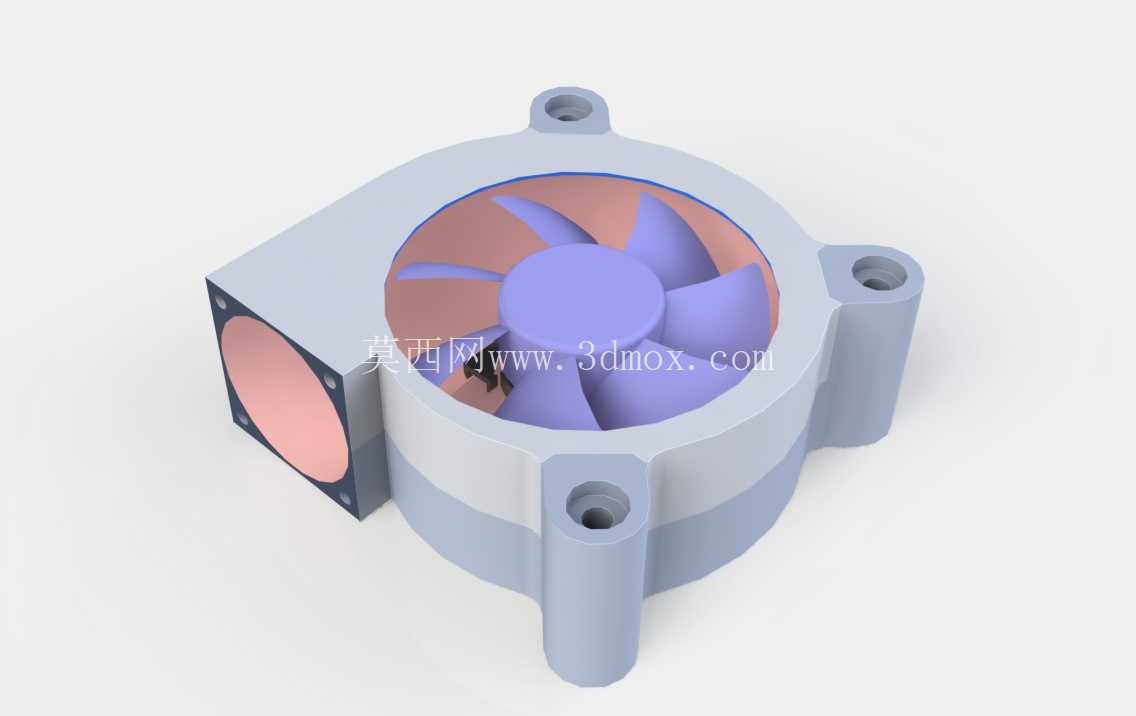

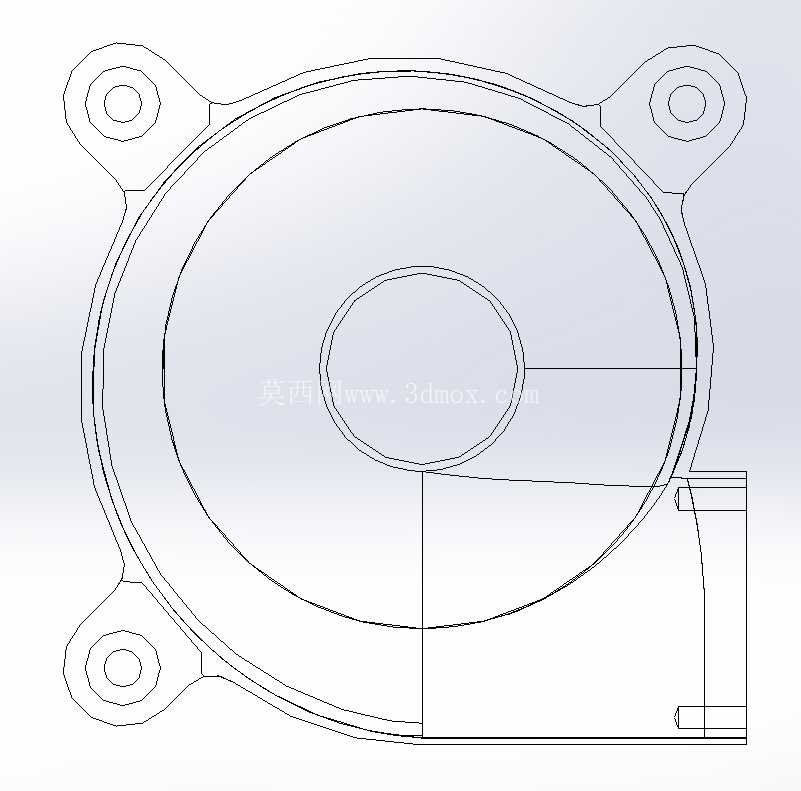

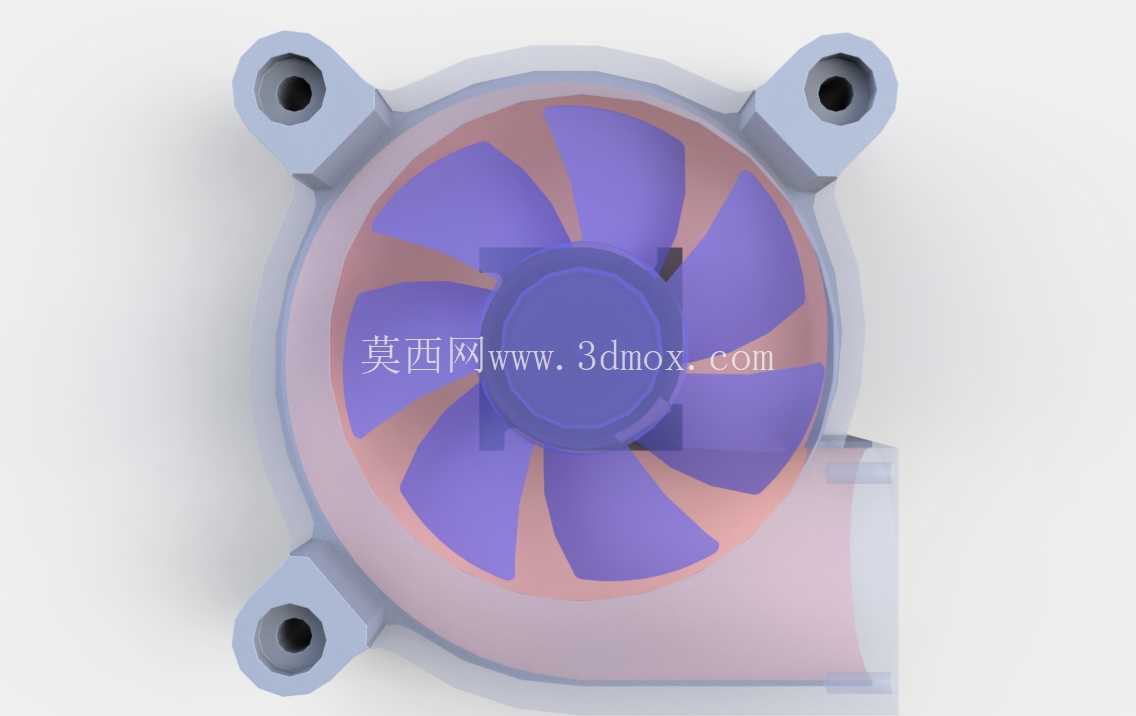

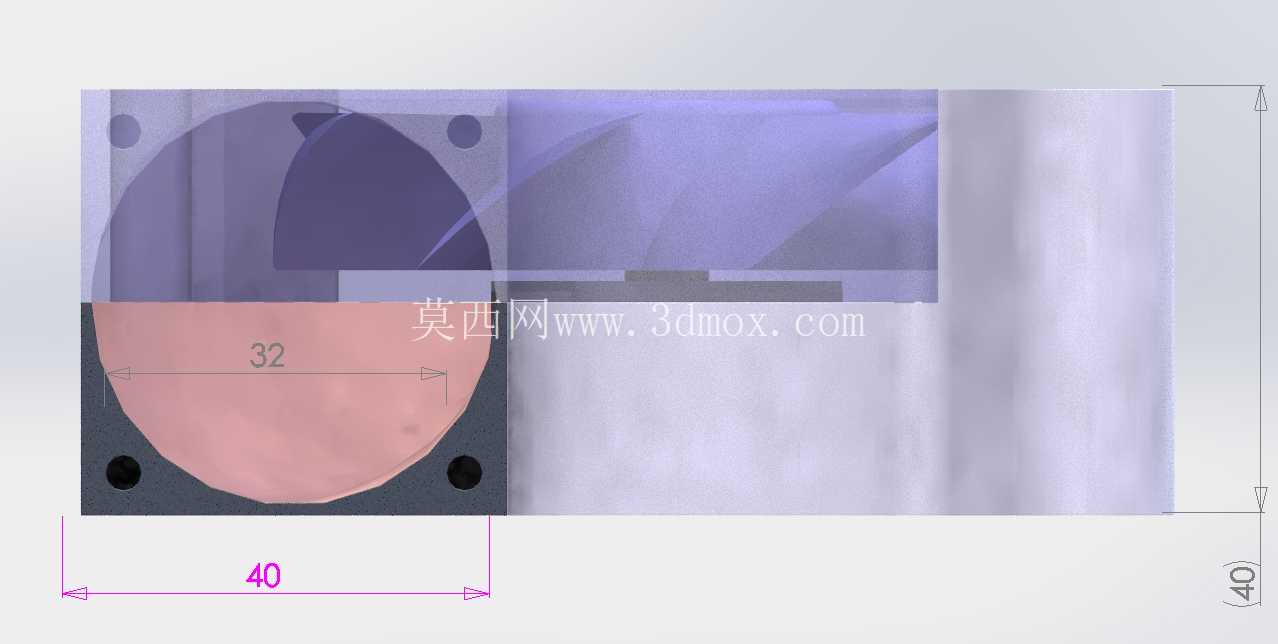

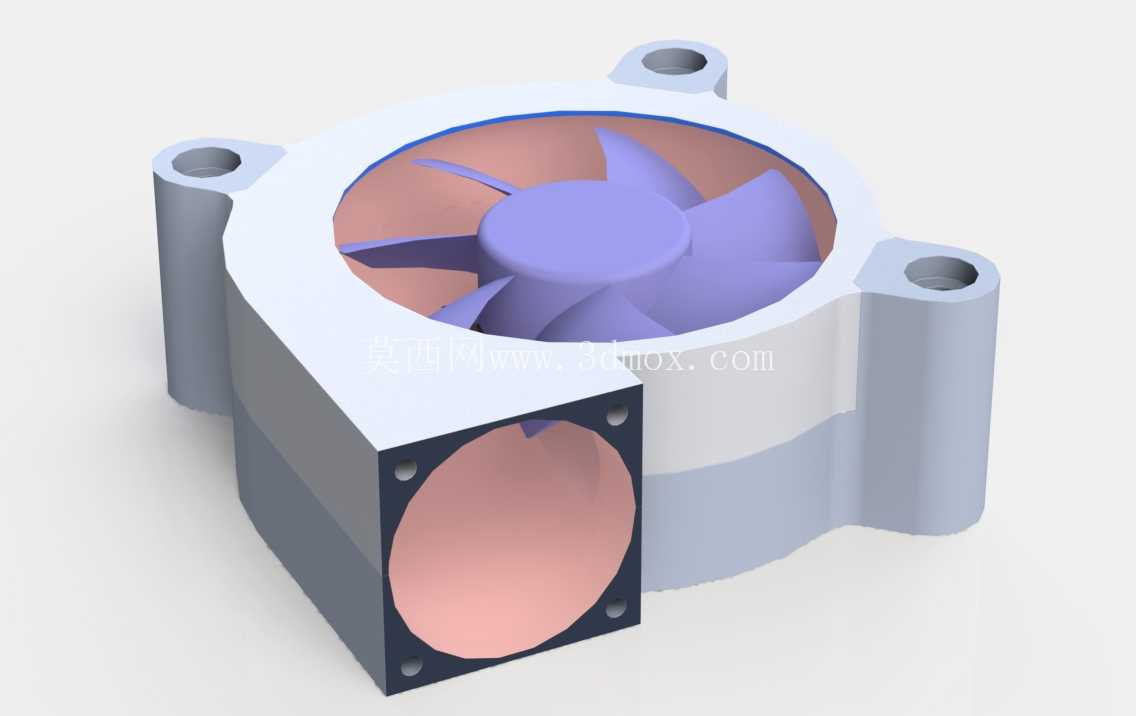

这次的改造结构针对外形尺寸80mm边长、25mm厚度的标准轴流风扇设计，整体外框采用一体化涡壳结构，替代原有风扇的方形塑料外框，将原有的轴流送风模式调整为离心鼓风模式，适配不同设备的风道安装需求。外框上预留的安装固定孔做了差异化设计：适配92mm标准风扇的安装孔位可以直接替换原有机柜上的92mm风扇位，不需要额外打孔改造机柜钣金；适配40mm规格的出口固定位，可以直接对接40mm直径的通风软管，将气流精准引导至需要定点散热的部件，比如3D打印机的热端散热、小型主板供电模块的定向送风。

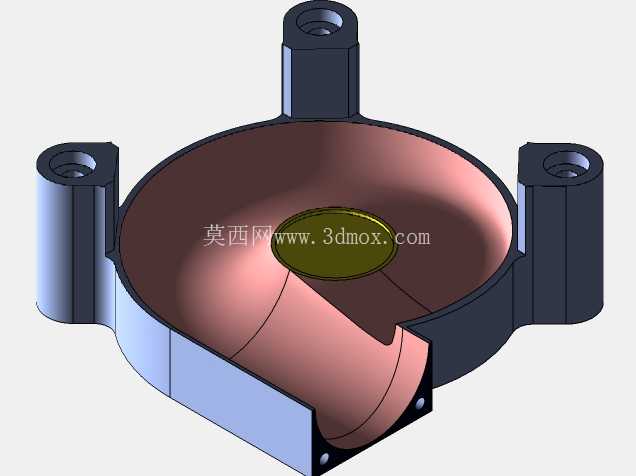

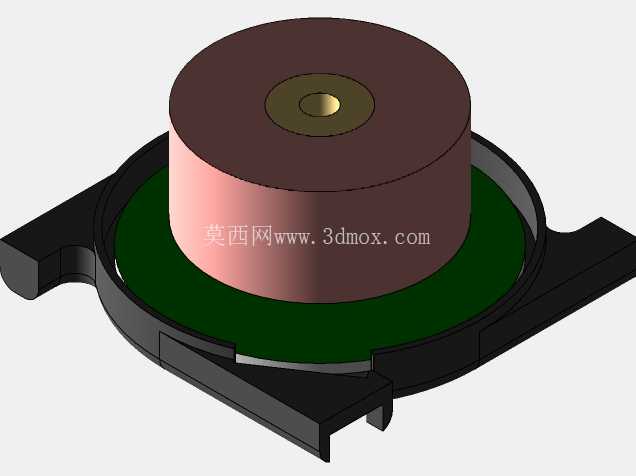

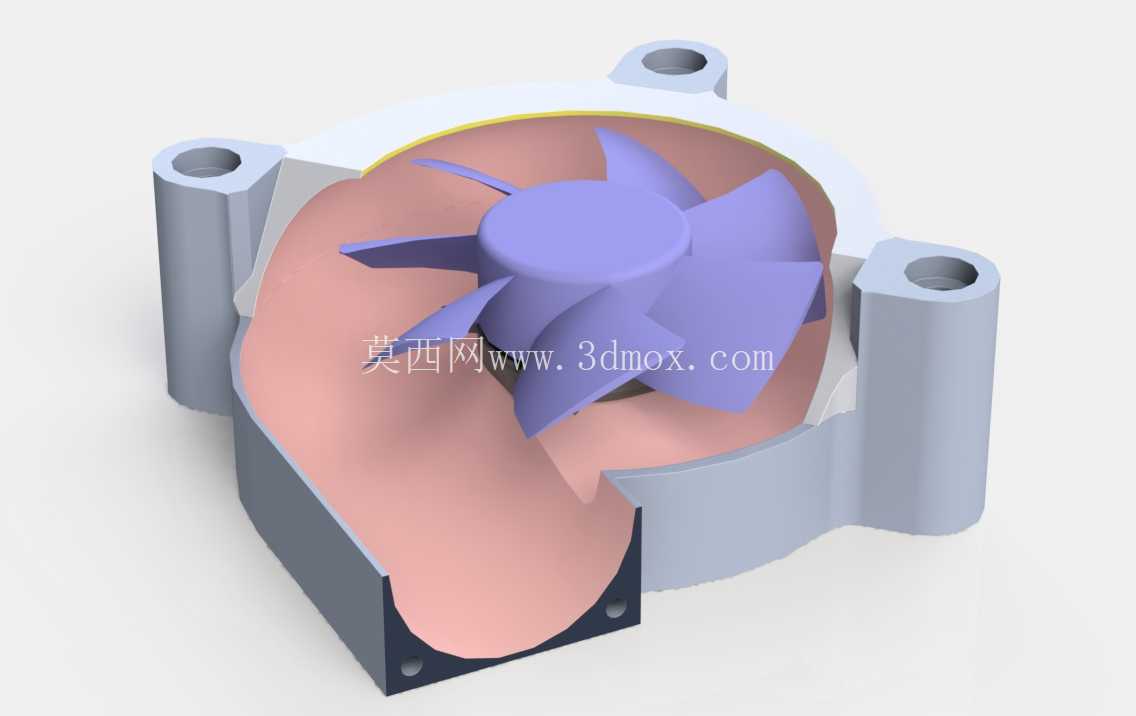

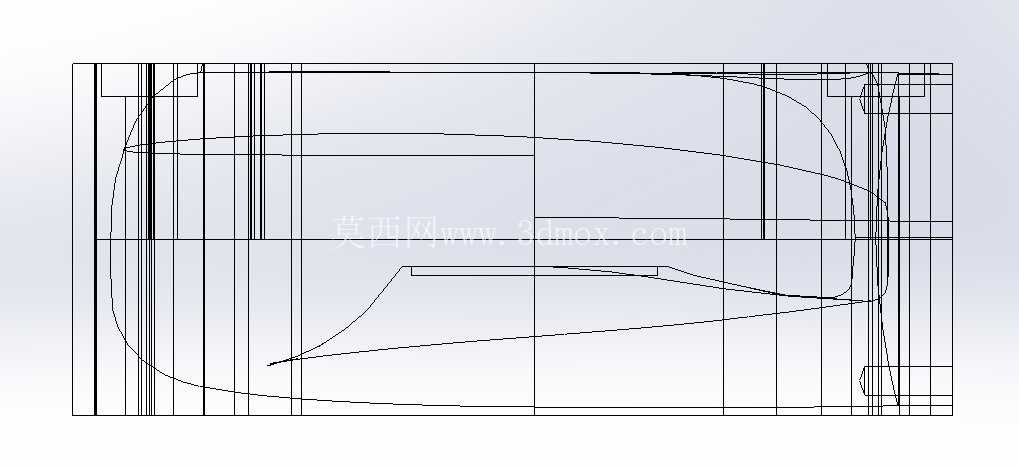

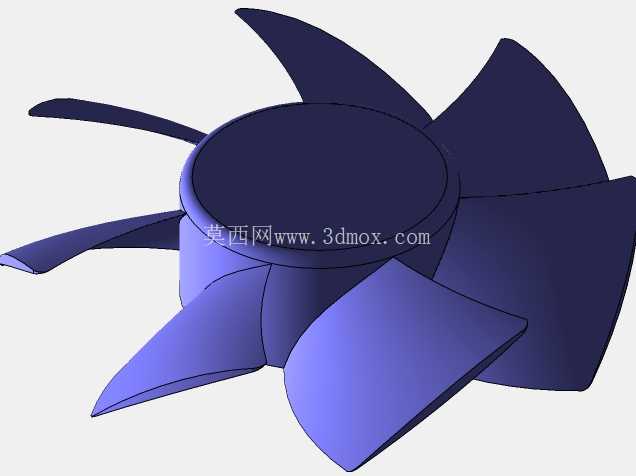

结构设计上特意加深了叶轮接触垫，接触垫内径设置为38mm，刚好匹配旧风扇拆解后保留的叶轮与电机总成尺寸，安装时不需要切削原有叶轮的叶片，只需要拆除旧风扇断裂的外框与老化的减震胶圈，将电机总成嵌入涡壳中心的定位槽即可。涡壳的流道型线经过反复调整，避免气流在涡壳内部形成紊流产生额外风噪，叶轮与涡壳侧壁预留0.8mm的均匀间隙，既不会出现叶片擦碰涡壳的问题，也不会因为间隙过大导致风压泄漏损失。

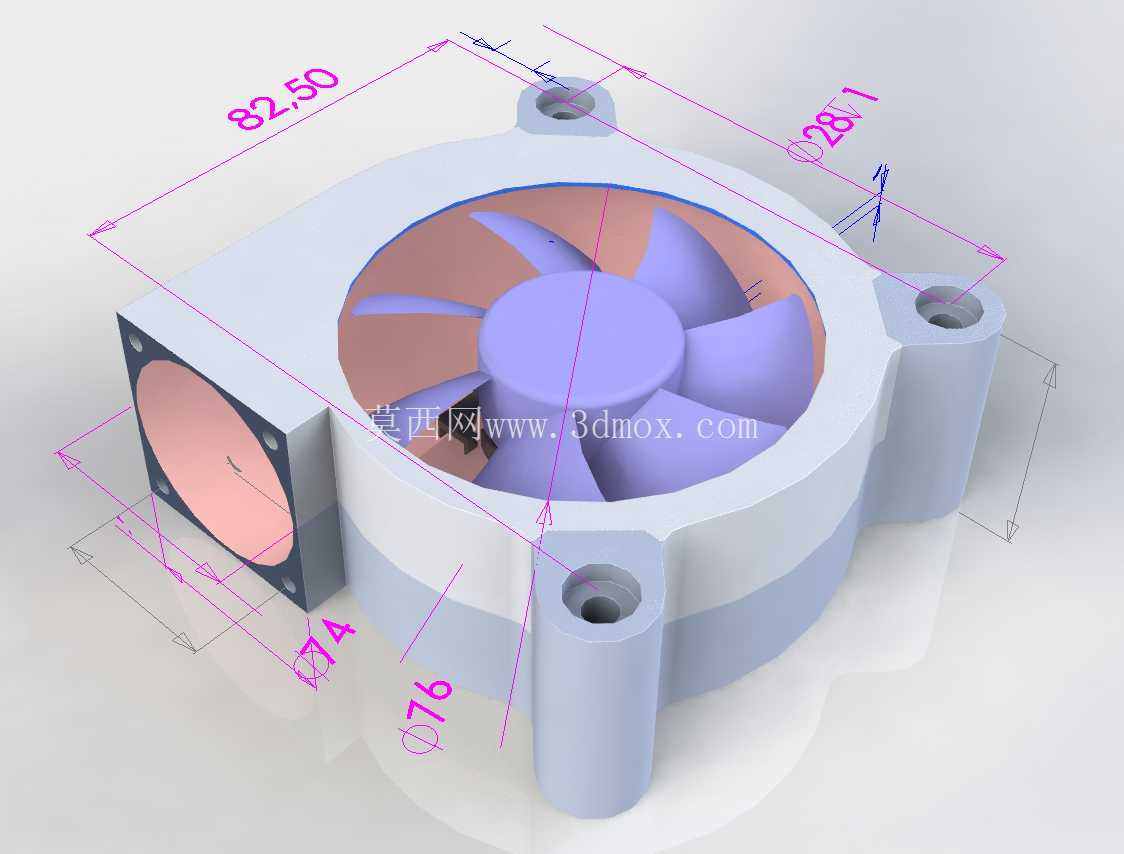

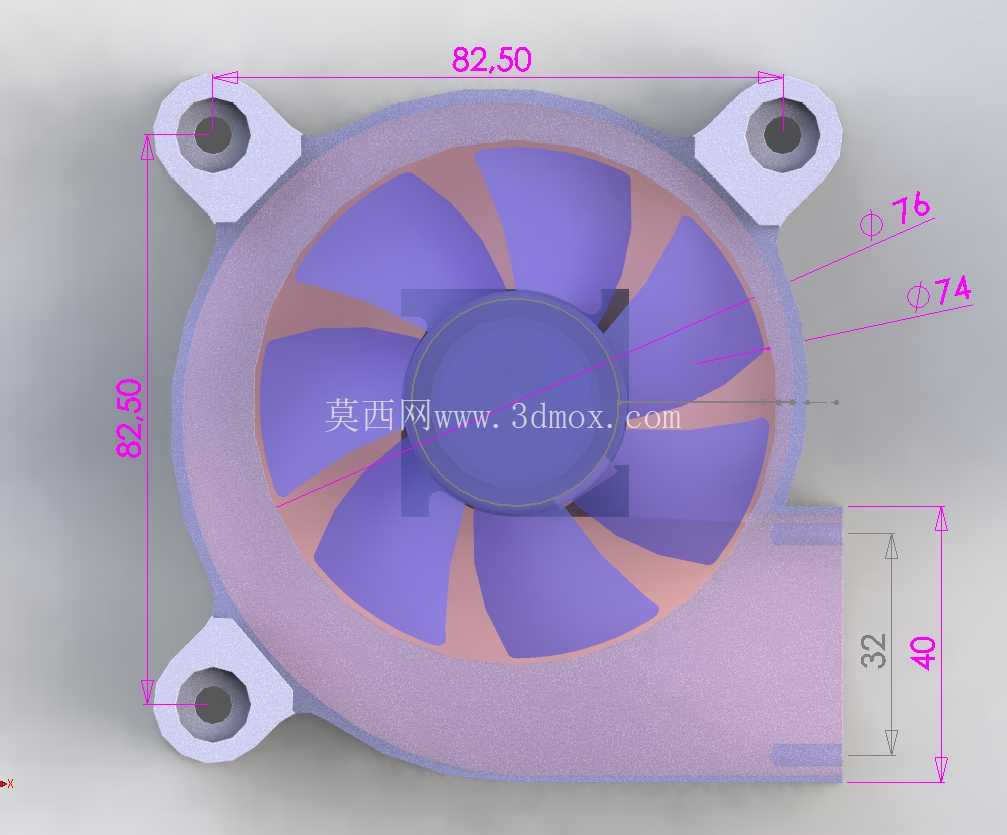

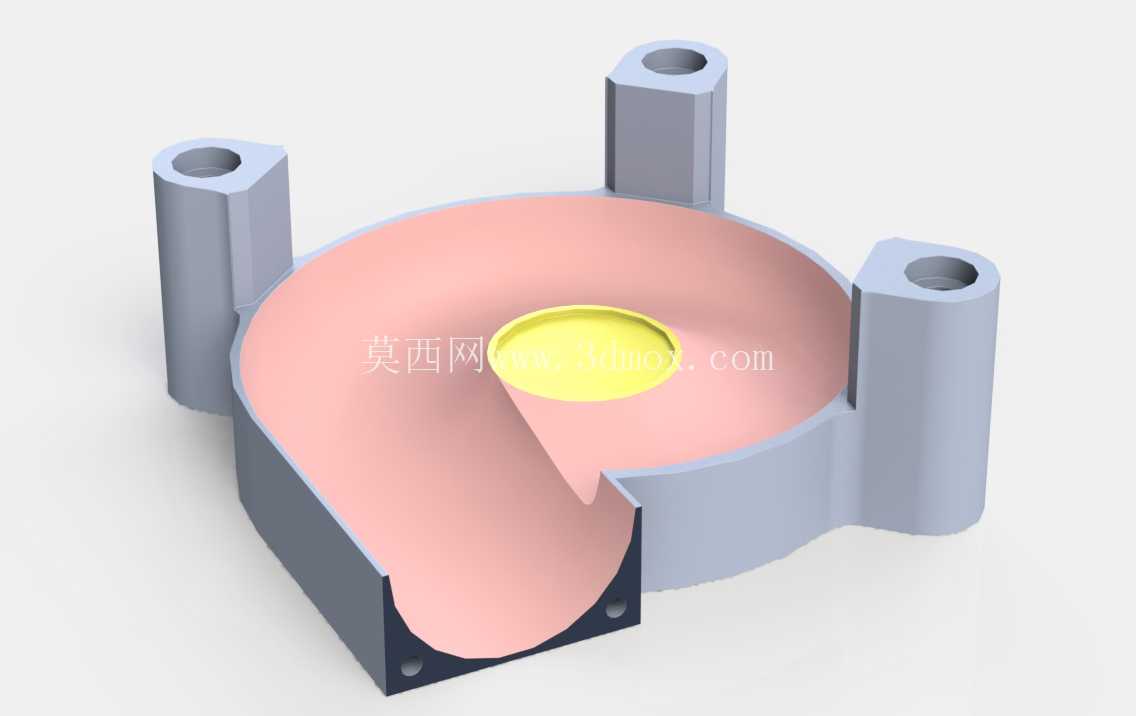

安装边界方面，整个改造结构的最大外轮廓尺寸控制在82.5mm见方，总厚度24mm，和原有8025风扇的安装空间完全兼容，不需要扩大设备上的风扇安装开孔。外框上的三个柱状安装脚做了加厚处理，每个安装脚中心预留3.2mm的螺丝过孔，可以直接用M3螺丝固定在设备的钣金或者塑料支架上，安装脚底部做了1mm深度的沉台，粘贴2mm厚的PORON泡棉胶圈后，可以有效吸收电机运转产生的微幅振动，避免振动传递到设备壳体上产生共振噪音。

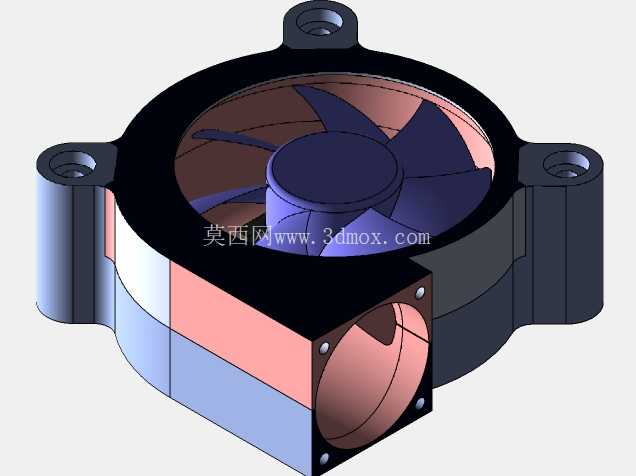

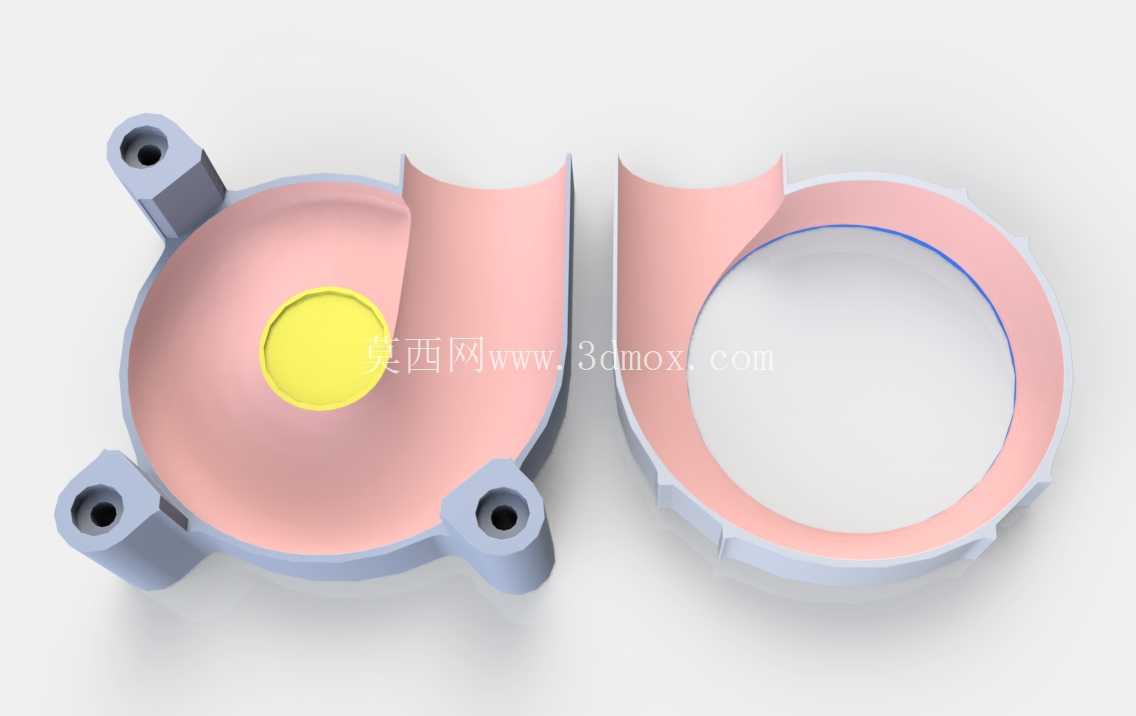

实际组装时，整个结构可以拆分为涡壳主体与前端盖两个独立部件分别打印，拆分面设置在涡壳的轴向中间位置，两个部件的对接面做了0.2mm的定位止口，打印完成后不需要额外打磨，用丙酮粘接ABS材质的打印件就能保证接缝处的气密性，不会漏风损失风压。如果使用PLA材质打印，也可以用柔性硅胶或者双面泡棉胶粘接固定，粘接后将保留的旧风扇电机与叶轮总成从前端盖的中心孔放入，接好供电线就可以直接使用。

改造后的风扇相比原有的轴流风扇，送风风压提升约40%，在相同转速下风噪降低6-8分贝，既解决了旧风扇运转噪音大的问题，也通过离心流道的设计提升了定点送风的能力，适合给小型密闭空间做集中散热。比如在桌面3D打印机的应用中，改造后的风扇可以直接固定在挤出机的侧方，通过40mm的出风口直接给热端散热鳍片送风，不需要额外加装导风罩；在小型工控机柜的应用中，可以替换原有老化的机柜风扇，通过泡棉减震垫避免振动传递到机柜钣金上，消除机柜的低频共振噪音。

需要注意的是，拆解旧风扇时要保留完整的电机引线与轴承部分，安装前可以给旧轴承补充少量低温润滑脂，进一步降低运转噪音。叶轮安装时要确认和涡壳内壁没有刮擦，通电测试前可以先用手拨动叶轮检查转动顺畅度，确认无卡顿后再固定到设备上。整个改造结构不需要额外定制金属零件，所有结构件都可以通过桌面级FDM3D打印机制作，打印时不需要添加支撑，层厚设置0.2mm就能满足装配精度要求，打印完成后只需要简单去除支撑毛刺就可以完成组装，适合电子维修爱好者、小型设备运维人员用来修复手头的旧风扇，减少电子废弃物的产生。
