面板式电机速度控制单元结构设计

这款面板式电机速度控制单元，主要面向小型工业传动场景的调速需求，常见于小型输送线、实验台传动机构、小型包装辅机、台式加工设备的驱动端配套，用来替代传统的分体式调速接线方案，把调速操作、状态指示、启停控制全部集成在同一面板模块上，减少现场布线的零散点位，降低电控柜内部的接线复杂度。从实际使用场景来看，这类控制单元大多嵌入在设备的操作面板预留开孔内，前端操作面完全外露在设备操作侧，后端主体藏在电控柜或者设备机架的内部空腔，不需要额外预留外置的安装支架，适配常规的薄板柜体安装场景。

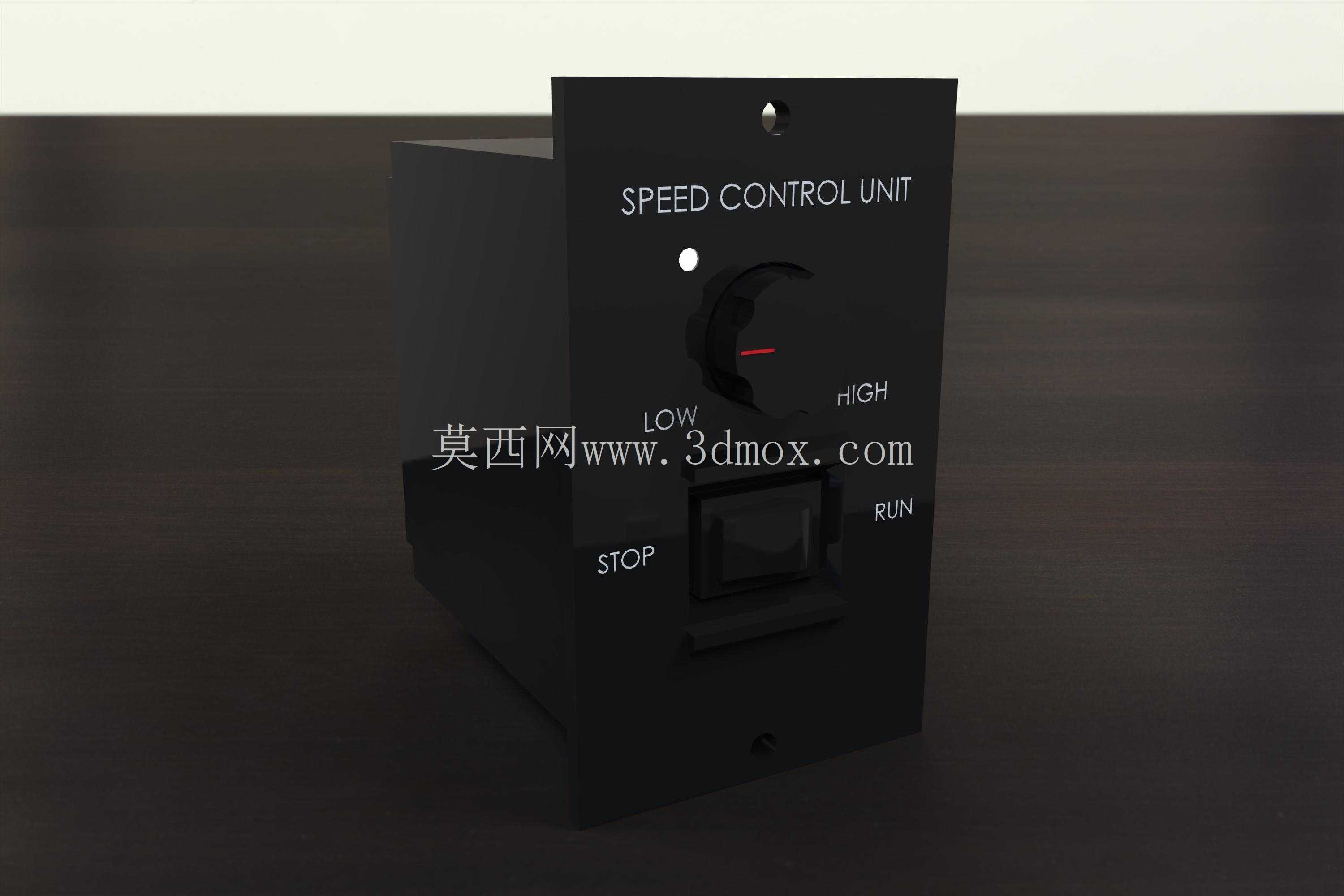

产品的功能逻辑围绕小型电机的调速需求搭建，面板上集成了调速旋钮、启停拨杆、运行状态指示灯三个核心操作与指示部件：调速旋钮覆盖低速到高速的全区间调节，旋钮旁标注了清晰的档位标识，操作人员可以快速识别调节区间，不需要额外对照说明书确认调节方向；启停拨杆采用带档位阻尼的结构设计，拨动手感清晰，能避免设备运行过程中因为振动导致的误触移位，停止位和运行位的阻尼差明确，操作时可以通过手感直接确认档位状态；状态指示灯布置在旋钮上方，通电运行时给出明确的视觉反馈，方便操作人员远距离确认设备的驱动状态。

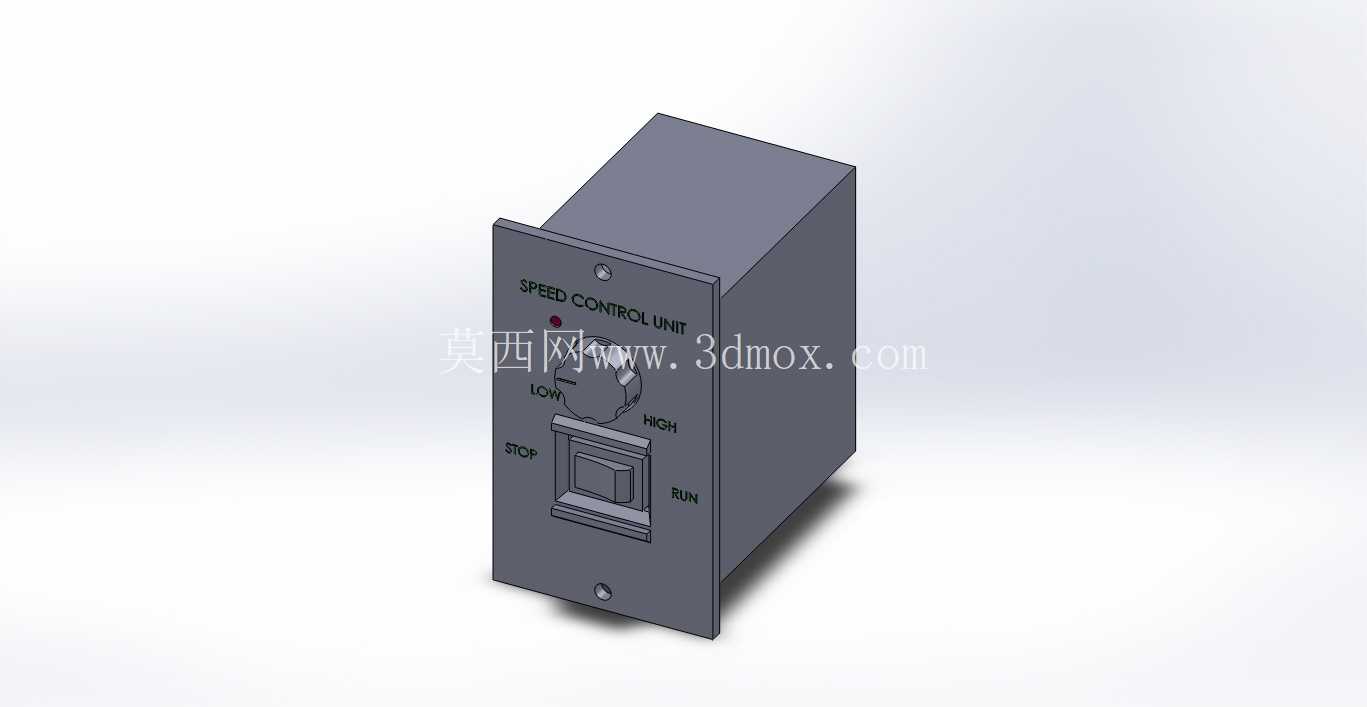

从设计思路上看，整个模块采用长方体主体加前置安装法兰的结构形式，前端面板的尺寸略大于主体截面，安装时可以直接卡在面板开孔外侧，不需要额外的紧固件从正面固定，安装时从柜体外侧将模块推入预留开孔，在柜体内部用配套的卡扣或者压片从后端锁紧即可，安装效率比传统的螺丝固定式面板元件更高，后期维护拆卸也不需要拆除正面的操作标识，直接从柜体内部松脱锁紧件就能把模块推出更换。主体外壳采用一体式的硬质绝缘壳体，所有接线端子全部布置在后端的空腔内，接线完成后可以避免操作人员触碰带电部位，同时壳体的结构强度足够支撑日常操作的按压力度，不会因为长期按动启停拨杆、旋转调速旋钮导致壳体变形。

安装边界方面，模块主体的截面尺寸适配行业通用的面板开孔规格，后端的主体深度控制在常规电控柜的内部空间容纳范围内，不会因为模块深度过大导致柜内其他元件干涉，接线端子的排布预留了足够的接线操作空间，即使是多股线压接冷压端子后，也能顺利完成接线操作，不需要额外调整柜内其他元件的安装位置。前端操作面的控件排布符合操作人员的操作习惯，启停拨杆布置在最容易触碰的下方位置，调速旋钮在操作面中部，状态指示灯在上方，操作时视线可以顺着指示灯到旋钮再到拨杆，符合常规的操作视线逻辑，减少操作失误的概率。

在结构细节处理上，壳体的边角做了小圆弧过渡，安装时不会划伤操作人员的手部，前端面板和柜体接触的位置预留了密封槽，可以加装密封胶条，适配有少量粉尘、溅水的车间场景，避免粉尘或者水汽从面板开孔位置进入电控柜内部。旋钮和拨杆的转轴位置都做了限位结构，旋转调节到极限位置时不会因为用力过度导致内部电位器损坏，拨杆的行程控制在合理范围内，拨动时不会带动面板产生形变。整个模块的重量控制在较轻的区间，安装在薄钢板面板上也不会因为长期振动导致面板变形下沉，适配0.8到2毫米厚度的常规柜体钢板安装场景，不需要额外在面板后方增加加强筋来支撑模块重量。

从实际配套的适配性来看，这类控制单元可以直接匹配常规的小型调速电机，不需要额外外接调速电路，模块内部已经集成了调速所需的电路元件，外部只需要接入电源和电机引线就能完成接线，减少了现场接线的出错概率，对于设备组装厂来说，可以大幅减少电控装配的工时，不需要单独采购电位器、开关、指示灯等零散元件再进行组装接线，整体的装配一致性也更高，避免因为零散元件的装配差异导致的操作手感不一致问题。
