小型发动机曲轴箱三爪拉拔拆分工具

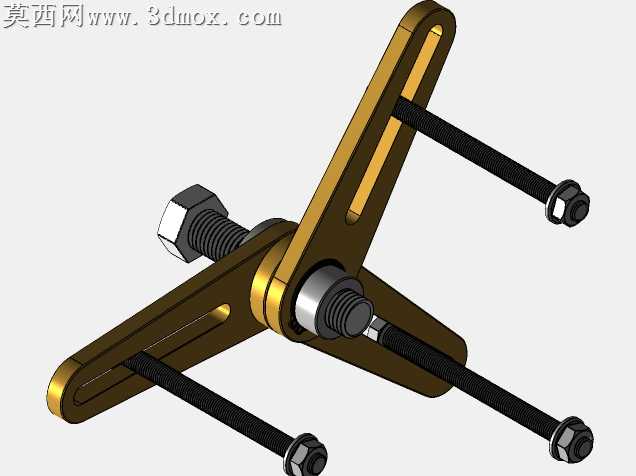

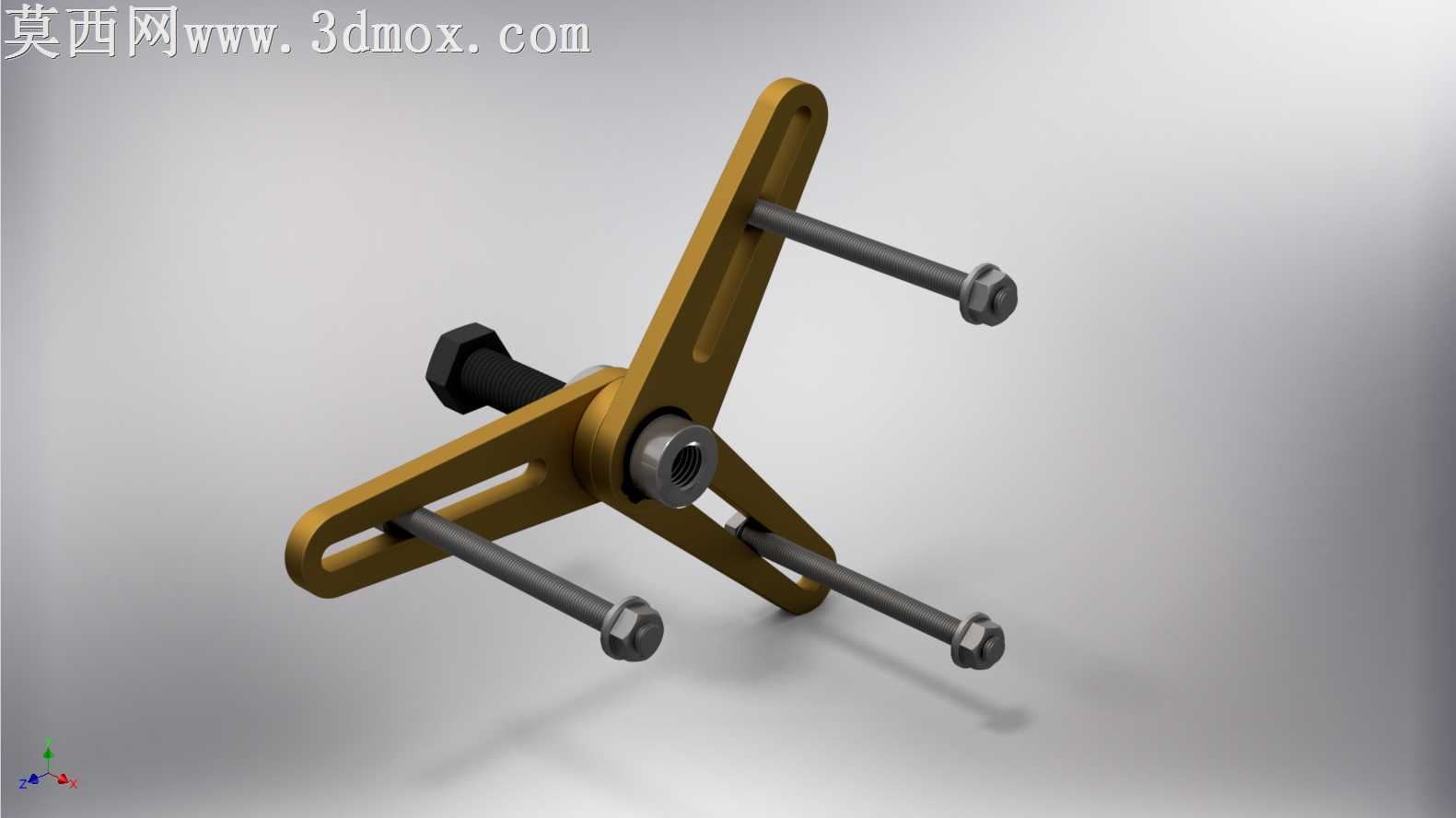

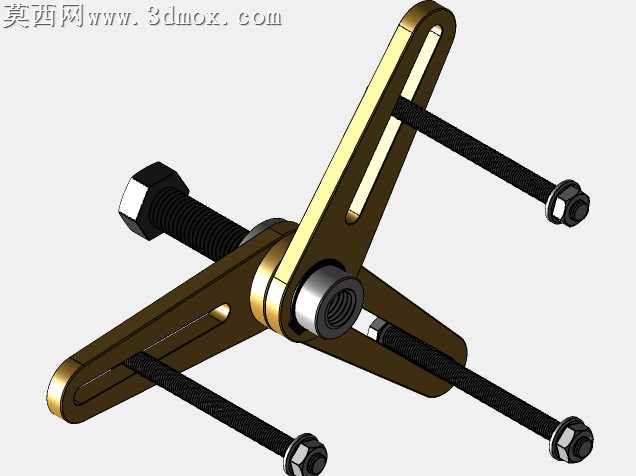

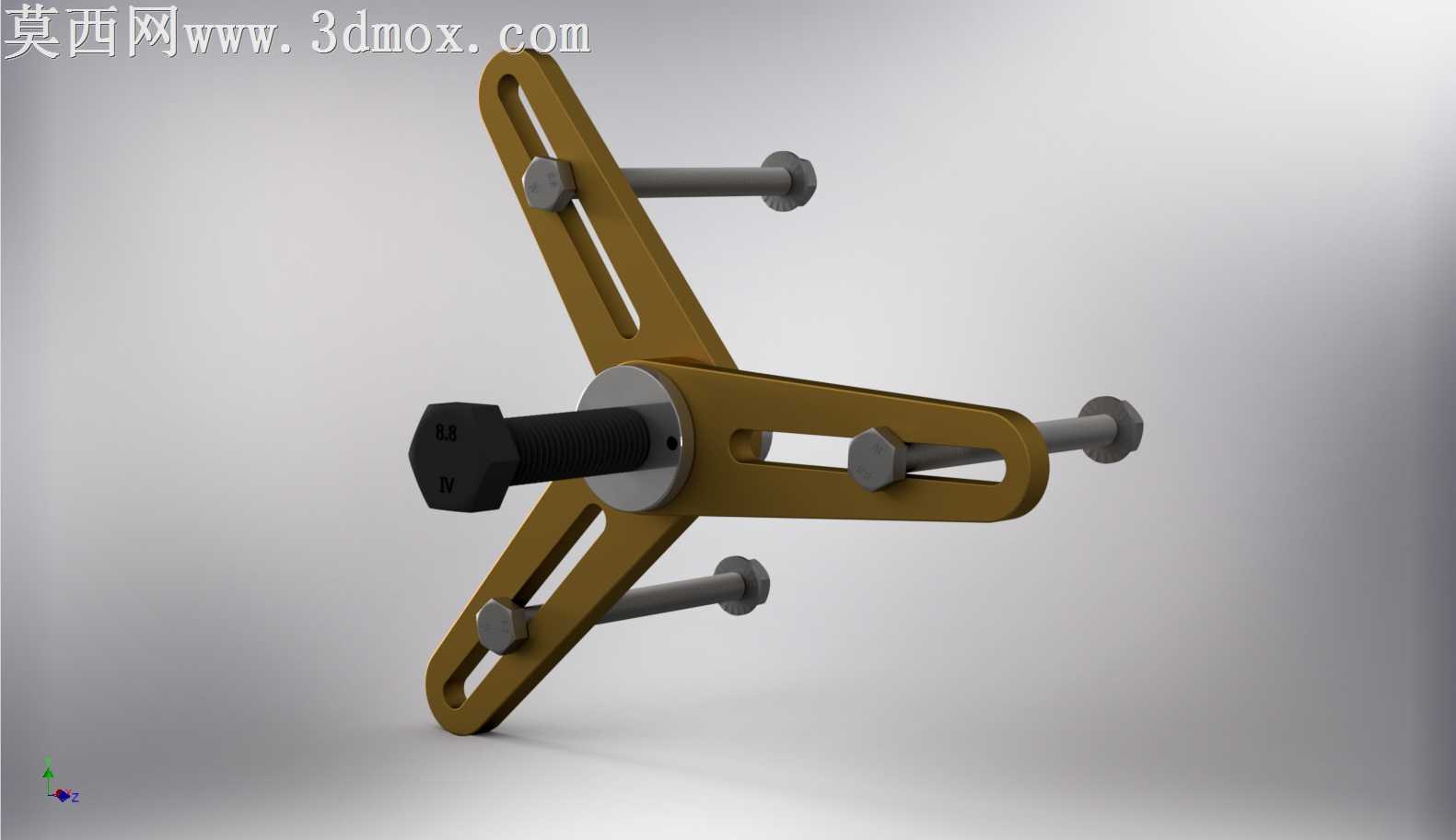

本作品为针对小型发动机维修场景设计的曲轴箱专用拆分工具，采用三维参数化建模方式完成全结构设计，整体遵循机械维修工装的受力合理性与操作便捷性设计原则。建模过程中严格遵循实际加工装配逻辑，对所有零件进行独立参数化构建，保证各部件尺寸配合公差符合机械加工与装配要求，可直接用于后续的实物加工生产参考。整体结构采用经典三爪拉拔布局，主体承载臂采用高强度合金钢材质设定，渲染时赋予金属哑光棕氧化层质感，还原工业级维修工具的真实表面处理效果，表面做细微的使用磨损纹理处理，提升模型真实感；中心施压螺杆采用发黑处理的高强度螺栓材质渲染，端部六角头做棱角分明的硬质金属质感，螺杆表面做精细的螺纹纹理建模，还原螺纹传动的真实结构细节；三个拉臂上的可调固定螺栓采用镀锌亮面金属材质，与主体臂的哑光质感形成材质对比，清晰区分不同功能部件。结构设计上，三个拉臂沿中心座呈120度均匀分布，每个拉臂开设长条形调节槽，可适配不同尺寸规格的曲轴箱壳体，固定螺栓可沿调节槽滑动调整夹持位置，适配不同直径的拆分点位；中心施压螺杆与中心导向座采用精密螺纹配合，旋转螺杆时可提供稳定的轴向顶推力，避免拆分过程中出现偏载受力，保护曲轴箱壳体不受拆卸损伤。设计过程中充分考虑维修操作的实际工况，对拉臂的受力截面做加强处理，保证在最大顶推力下结构不会发生形变，所有棱角处做工艺倒角处理，避免操作过程中划伤操作人员；各活动部件的配合间隙做合理预留，保证调节与旋转操作顺畅无卡滞。渲染阶段采用工作室柔光布光方案，主光源从侧上方打光，突出金属部件的轮廓质感与结构层次，阴影做柔和虚化处理，清晰展现工具的整体结构与各部件连接关系，同时对螺纹、调节槽、配合端面等细节部位做局部补光，凸显精密结构的设计细节，整体模型完整还原了该维修工具的全部结构特征与材质特性，可用于维修教学演示、工装设计参考等场景。
