SK系列立式导向轴支座三维结构设计

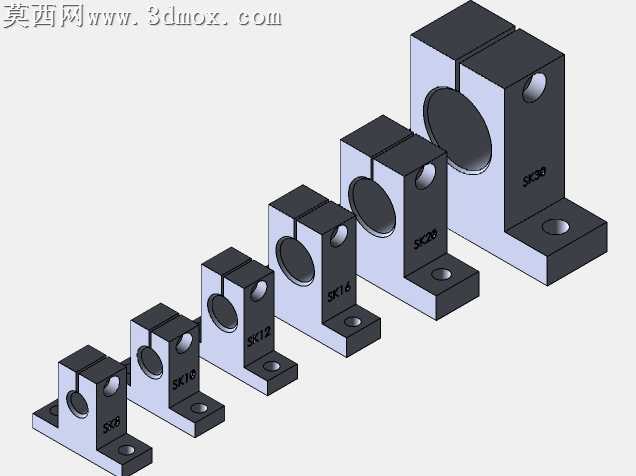

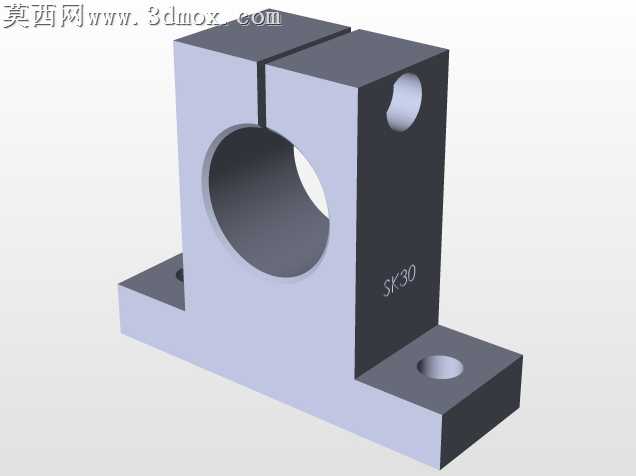

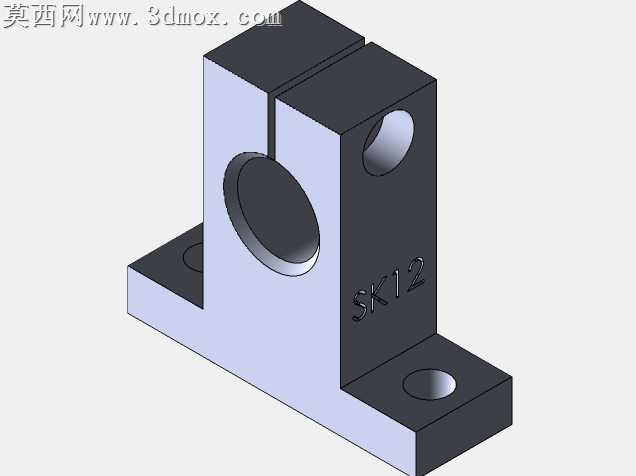

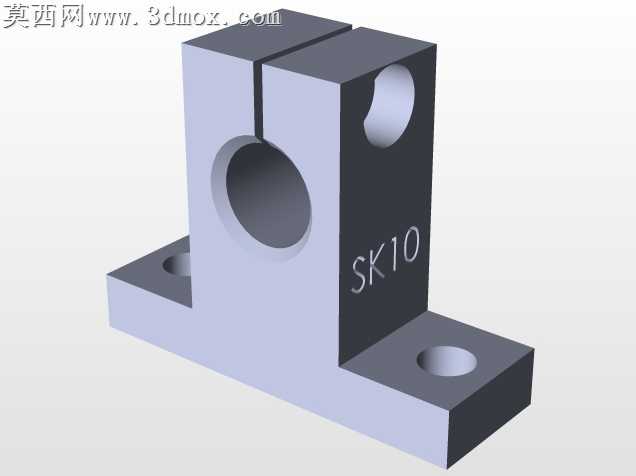

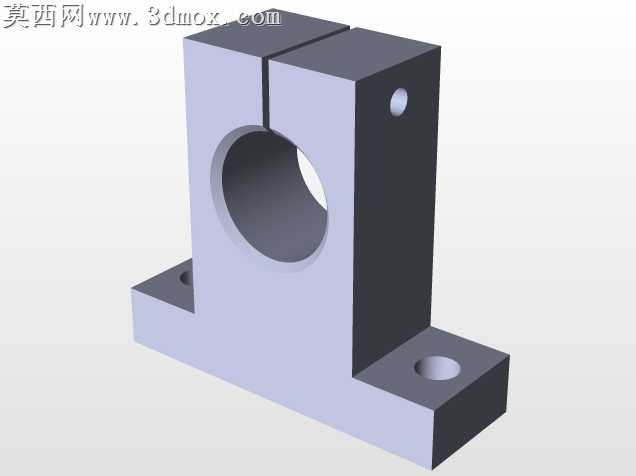

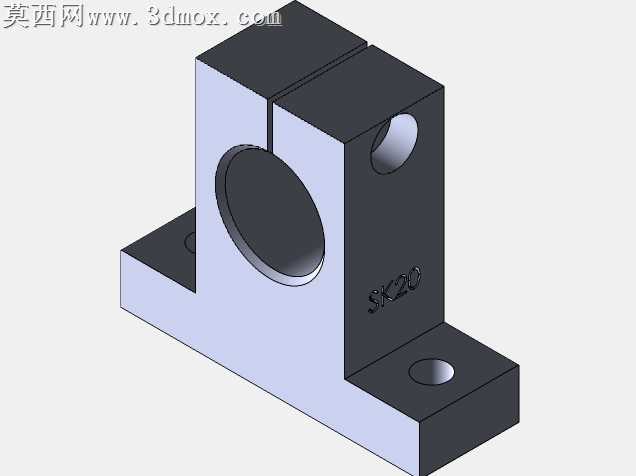

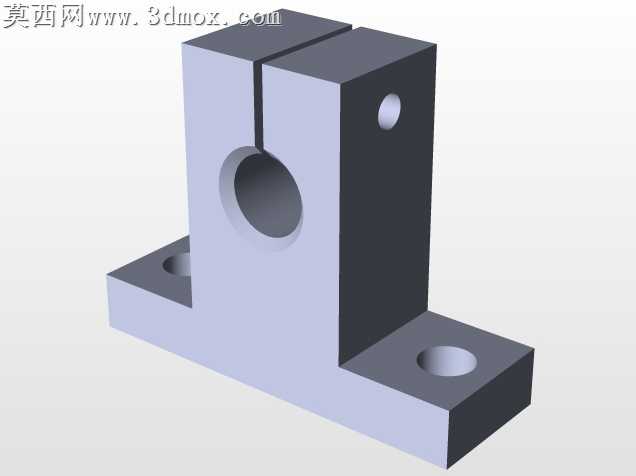

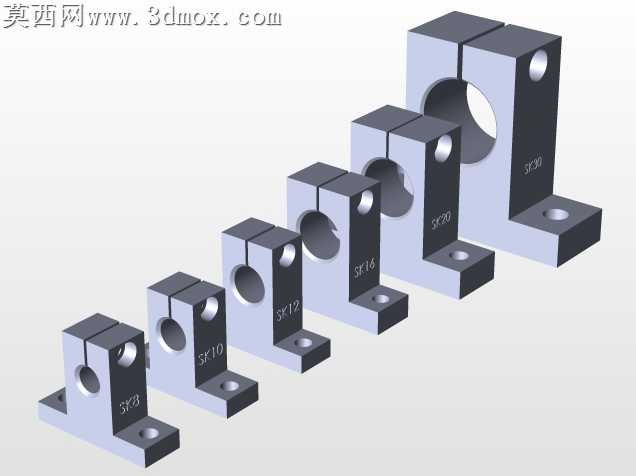

本作品为SK系列立式导向轴支座的三维参数化设计成果，采用SolidWorks完成全系列型号的参数化建模，覆盖适配直径8mm、10mm、12mm、16mm、20mm、30mm光轴的六款规格，建模过程严格遵循机械设计标准中导向支撑件的尺寸公差规范，保证各型号安装孔位、夹持孔径、底座定位尺寸的精度一致性。建模阶段采用自顶向下的设计思路，先搭建系列化零件的参数关联骨架，将轴孔直径、底座安装孔距、支座总高度、夹持槽宽度等核心尺寸设置为全局关联参数，修改对应参数即可快速生成不同规格的支座模型，大幅提升系列化零件的设计效率。模型结构完整还原了立式轴支座的典型构造：底部为带两个沉头安装孔的方形定位底座，保证安装时的贴合稳定性；上部为开有轴向夹持缝的立式支撑主体，支撑主体中心加工有与对应光轴适配的光滑通孔，夹持缝一侧预留锁紧结构空间，可通过紧固件收紧夹持缝实现对光轴的抱紧固定，避免光轴工作时发生径向窜动或轴向滑移。渲染阶段采用金属哑光材质模拟实际产品的铝合金阳极氧化表面质感，对底座安装面、轴孔内壁做了细微的粗糙度纹理处理，还原机械加工面的真实视觉效果；场景采用柔和的均匀漫反射光照，搭配浅灰色纯色背景，清晰展现各型号支座的尺寸梯度差异与结构细节，所有模型的倒角、圆角、安装沉孔等工艺细节均完整还原，未做结构简化，可直接用于自动化设备导向机构的虚拟装配、运动仿真、工程图导出，也可作为非标设计选型的三维参考素材，适配直线运动机构中光轴的端部或中间支撑场景，能够有效降低设计阶段的重复建模工作量。
