马头Posco500动力工具配套安装支架结构

　　这款支架是面向工业装配产线中马头Posco500系列动力工具开发的配套安装承载结构，主要应用在汽车零部件装配、航空航天组件锁付、通用五金产品组装等需要高频使用定扭矩电动螺丝刀的工位场景，解决动力工具闲置时的定点放置、管线收纳、操作位快速取放的实际生产问题。在装配工位的实际布局中，这类支架通常安装在操作台面的侧方或者流水线工位的型材框架上，距离操作人员的手部操作范围控制在300mm以内，避免操作人员转身或者大角度抬臂取放工具，减少无效动作耗时，提升单工位的装配作业效率。

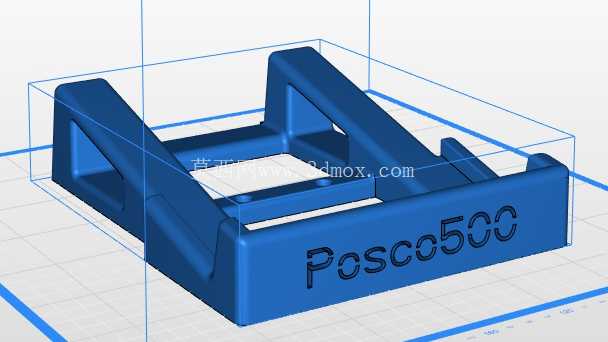

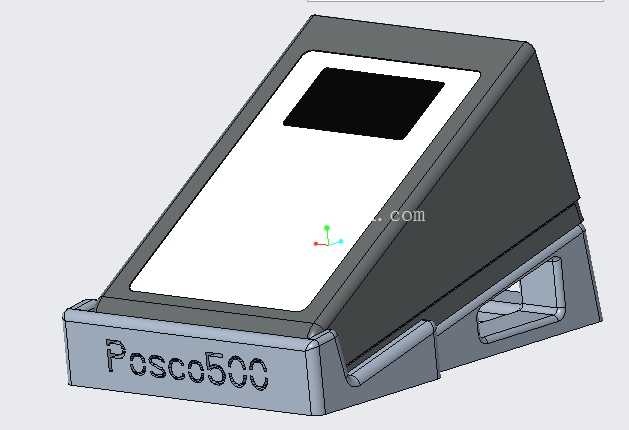

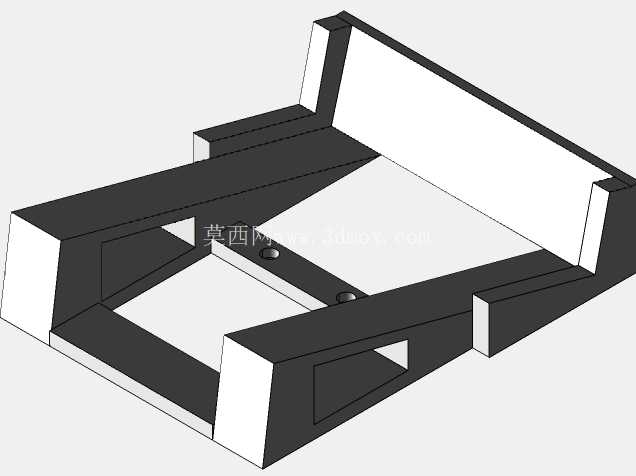

　　从功能特性来看，支架主体采用倾斜式承托结构，承托面的倾斜角度经过实际工位操作验证，设置为与水平面呈62度夹角，这个角度既可以保证工具放置时不会因为重力滑脱，又能让操作人员在取用时无需调整手腕角度，直接握持工具手柄即可完成取放动作，适配大部分操作人员的自然握持姿态。支架底部的基座部分做了加厚加强处理，基座正面蚀刻有Posco500的标识字样，既可以快速区分不同型号工具对应的专属支架，避免工位上多类工具混放导致的拿取错误，也能提升基座部分的结构刚性，在频繁取放工具的冲击载荷下不会出现形变开裂。支架后侧设计有一体化的三角加强筋结构，连接倾斜承托面与底部安装基座，筋板的厚度设置为4mm，在保证整体结构强度的前提下尽可能减少材料占用，降低支架自身重量，方便现场安装调整位置。承托面的上部预留了方形的镂空区域，这个区域主要用于避让动力工具尾部的通讯接口与管线接头，避免工具放置时接头与支架承托面发生挤压碰撞，导致管线接头损坏或者通讯接触不良，影响动力工具的扭矩控制精度。

　　基座部分预留了专门的安装孔位，孔位的间距与工业铝型材的标准槽距匹配，可以直接使用T型螺栓将支架固定在铝型材工作台或者流水线工位架上，同时也预留了适配Bosch系列配置文件安装的孔位，方便后续在支架上集成工具参数配置模块、扭矩数据采集终端等附加配件，实现单工位的工具状态实时监控。在设计思路上，这款支架优先考虑了工位操作的人机工程学要求，所有的棱边都做了R2的圆角处理，避免操作人员取放工具时被锐边划伤，承托面与工具接触的区域做了微幅的内凹限位设计，不需要额外的卡扣结构就能实现工具的稳定放置，取放时没有多余的解锁动作，适配高频次的工具取放作业节奏。从安装边界来看，支架整体的底部安装面尺寸控制在120mm*85mm范围内，不需要占用过大的台面安装空间，即使是空间紧凑的小型装配工位也能顺利安装，支架整体的高度为110mm，安装后不会遮挡操作人员的作业视线，也不会与台面上的物料盒、定位夹具等其他工位辅具发生干涉。支架的倾斜承托面内侧预留了管线收纳的导向槽，动力工具的连接气管或者电缆可以顺着导向槽从支架后侧引出，连接到工位的气源或者电源接口，避免管线散落在台面上造成缠绕，影响作业安全。

　　针对铸造生产的工艺要求，支架的所有壁厚都做了均匀化处理，主体壁厚保持在3mm，避免铸造过程中出现缩孔、浇不足等缺陷，筋板与主体连接的位置都做了过渡圆角处理，减少应力集中，提升支架的抗冲击性能，即使工具从200mm高度意外掉落砸到支架上，也不会出现支架断裂的情况。在实际产线应用中，这类支架还可以配合工位的平衡器使用，支架上预留的挂点可以连接平衡器的拉力绳，工具取用时平衡器提供辅助拉力，降低操作人员的握持负荷，长时间作业也不容易出现手部疲劳。承托面的表面没有做多余的凸起结构，方便日常清洁，工位上的油污、灰尘可以直接用抹布擦拭干净，适配工业生产现场的5S管理要求。
