浦项制铁500驱动器Bosch型材安装支架

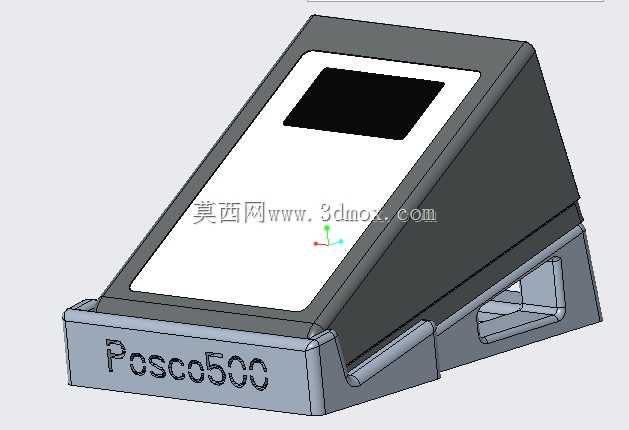

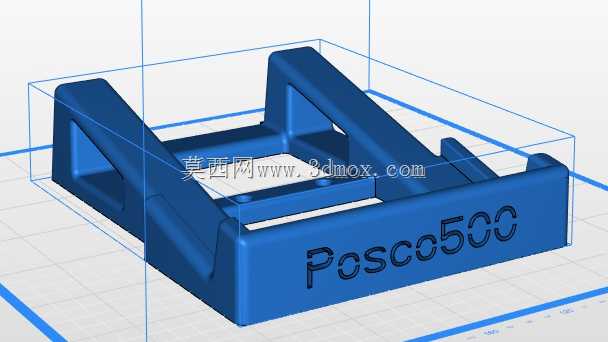

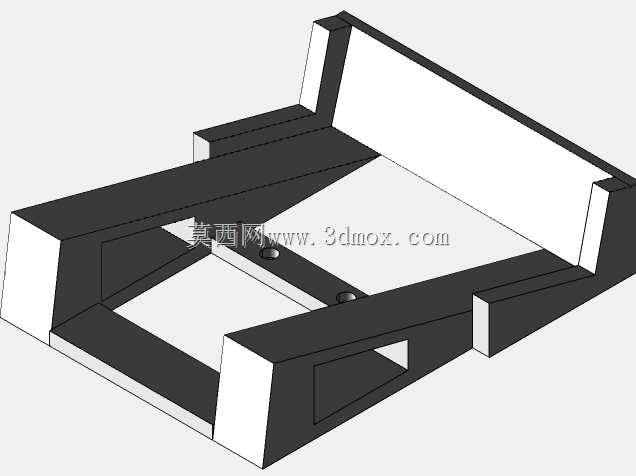

这款适配Posco500驱动器的安装支架，主要面向Zortrax系列3D打印设备的现场改造与产线集成场景，在工业级3D打印车间的型材架体部署中，解决驱动器与Bosch标准型材的快速适配安装问题，避免现场打孔、焊接等非标加工带来的装配误差与架体损伤。从实际使用场景来看，不少车间在搭建多台3D打印机集群时，会采用Bosch工业铝型材搭建统一的设备承托架与走线架，驱动器作为打印设备的核心控制部件，需要稳定固定在架体的斜向操作位，既方便操作人员快速查看驱动器的运行状态、进行参数调试，又要保证安装结构的抗振性，避免打印过程中设备振动导致驱动器接线松动、移位。设计上采用楔式斜撑结构，主体承托面做了与驱动器底部轮廓完全贴合的限位卡槽，驱动器放入后可通过侧边的预留孔位配合螺丝完成锁紧，不需要额外制作定位工装；底部的安装接口完全匹配Bosch型材的槽口尺寸，安装时可直接卡入型材槽内，通过T型螺栓完成固定，可根据现场操作需求沿型材槽调整安装位置，适配不同身高操作人员的操作视角，也能配合架体上其他设备的布局灵活调整安装点位。结构上做了针对性的加强处理，斜向支撑筋与主体承托部分做一体化设计，在支架后侧预留了走线缺口，驱动器的供电线、信号线可从缺口处规整引出，沿型材走线槽布置，避免线路杂乱缠绕影响设备维护。外形尺寸上严格控制安装边界，承托面的尺寸刚好覆盖驱动器底部的安装区域，不会额外占用型材架上的多余空间，斜向角度设置为符合人体工程学的操作视角，操作人员站立状态下可直接看清驱动器上的显示屏内容，不需要弯腰或侧身查看参数。安装时不需要对型材做任何二次加工，所有安装孔位的公差控制在装配允许范围内，现场装配仅需常规内六角扳手即可完成，单台安装耗时可控制在五分钟以内，相比现场焊接的非标支架，装配效率提升明显，同时可拆卸的结构也方便后期设备移位、维护时快速拆装，不会破坏原有型材架的结构完整性。在长期运行场景下，支架的受力结构经过校核，可承受驱动器自身重量以及设备运行时的持续振动，不会出现长期受力变形导致的驱动器倾斜、接线松动问题，适配工业级3D打印车间连续生产的使用需求。
