英特尔计算棒壁挂式安装固定支架结构

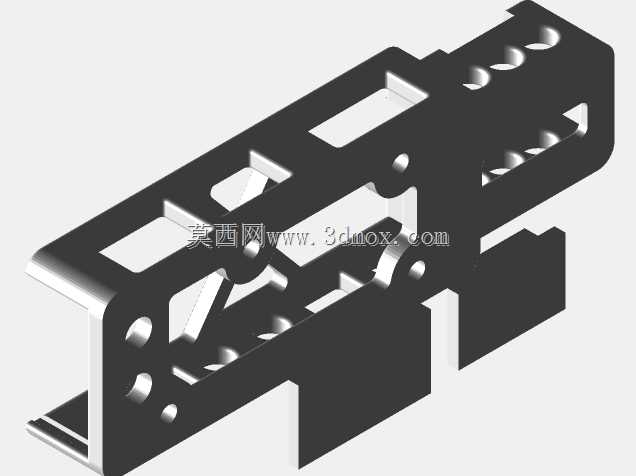

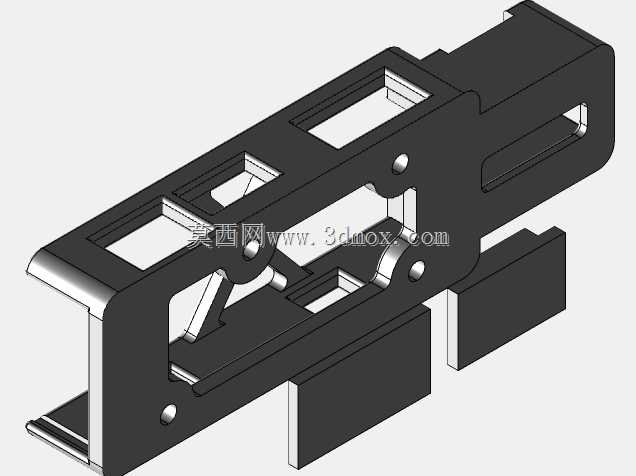

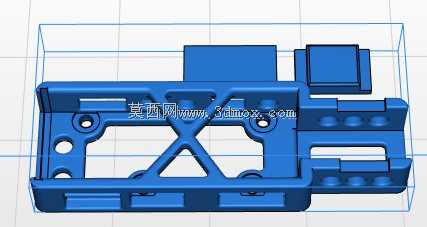

这款壁挂支架的设计初衷，是解决第一代英特尔ComputeStick在实际部署场景中的固定痛点，这类迷你计算棒常被用于数字标牌、轻量办公终端、嵌入式显示控制等场景，直接插在显示设备HDMI接口上时，长期受线材拉扯、设备自重影响容易出现接口松动、接触不良甚至接口损坏的问题，同时外露的设备也容易受外力磕碰，影响运行稳定性。设计过程中首先明确了核心约束：必须配合HDMI延长线缆使用，不能直接将计算棒受力点落在显示设备的HDMI接口上，因此整体结构采用了分层卡合的思路，主体为钣金弯折成型的一体式结构，预留的计算棒安装槽位做了限位凸筋设计，装入后不会出现前后窜动，槽位侧边预留了散热间隙，避免计算棒长时间高负载运行时热量堆积。安装侧的壁挂孔位做了多组腰型孔设计，既支持螺丝直接固定在墙面、设备背板、显示器后侧VESA安装位上，也能配合扎带穿过预留的方形镂空位，绑定在型材支架、设备机架等非平面安装场景中，适配不同的现场安装条件。结构上的多组圆形镂空并非单纯减重，一方面是为了避让安装面可能存在的凸起螺丝、焊点，避免安装时支架与安装面出现虚位，另一方面也能形成空气对流通道，进一步提升计算棒的散热效率。支架的卡线位做了翻边处理，避免锋利的钣金边缘割伤HDMI线材的外被，线材卡入后能形成自然的应力释放弯，拉扯线材时外力会被支架结构承担，不会传导到计算棒的接口位置。考虑到现场安装的公差问题，计算棒的装入槽位预留了0.2mm的装配间隙，既不会因为间隙过大导致设备晃动，也不会因为加工公差导致设备无法顺利装入，安装时只需要先将HDMI延长线一端接在计算棒上，再将计算棒推入支架槽位卡紧，把线材卡入侧边的理线结构，最后将支架固定在目标安装位置，再接上延长线另一端的显示设备即可完成部署，不需要额外的固定卡扣或者粘接材料，后期维护拆卸也只需要直接将计算棒从槽位滑出，不需要拆除整个支架，大幅降低现场运维的工作量。整体结构没有多余的活动部件，长期使用不会出现松脱失效的问题，钣金材质的结构强度也能满足各类商用、工业现场的使用环境要求，避免了塑料支架长期使用老化脆裂的问题。
