L型铰接连接臂机械结构设计

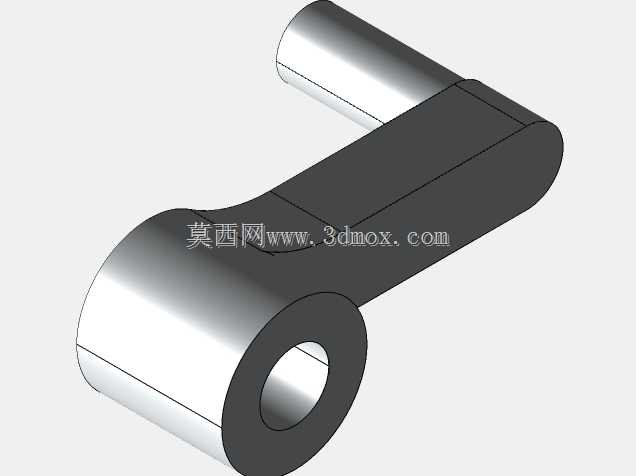

　　日常做非标设备结构设计时，这类L型铰接臂是很常见的传力连接件，不少小型工装、轻载传动机构里都会用到类似结构，我之前做桌面级小型工装夹具的联动结构时，就参考过同构型的零件设计逻辑。先从实际安装边界说，这个零件一端是带通孔的筒状铰接端，内孔是整圆光孔结构，用来穿铰接销轴，和固定支座形成转动副，设计这个铰接端的时候，要提前算好销轴的配合公差，一般轻载场景选H8/f7的间隙配合就足够，既能保证转动灵活，又不会因为间隙过大产生径向窜动，筒壁的厚度要根据实际承受的径向载荷来核算，避免长期受交变载荷出现筒壁开裂的问题。另一端是伸出的圆柱杆状结构，这个杆端是用来和其他执行构件连接的，比如可以和连杆、压头或者拨叉类零件配合，杆部的外径要匹配对应连接件的安装孔尺寸，杆长的设计要结合整个机构的运动行程来定，要保证整个臂摆动到极限位置时，杆端不会和周边的固定结构产生运动干涉，我之前做类似结构的时候，会在建模阶段就做运动仿真，把整个摆动行程的包络面都算出来，预留至少2mm的安全间隙，避免实际装配后出现卡滞。

　　从功能特性来看，这种L型的结构设计，核心是把铰接端的转动转化为杆端的弧线运动，实现力的方向改变，在轻载的手动操作机构、小型联动锁止结构里，这种结构的传动效率足够，而且零件本身结构简单，加工难度低，不管是用圆钢铣削加工，还是做粉末冶金成型，都能实现批量生产，加工成本控制得比较好。设计的时候要注意两个臂段的夹角，这个夹角不是随便定的，要结合整个机构的传动角来核算，保证机构在整个运动行程里的最小传动角不小于40度，不然会出现传动费力甚至死点的问题，我之前踩过一次坑，当时为了省空间把夹角做小了，结果手动操作的时候需要很大的力才能扳动，后来把夹角调整了8度左右，操作力直接降了近三分之一。

　　再说说外形的细节处理，两个臂段的衔接位置做了圆弧过渡，这个细节很重要，不能做成直角衔接，直角位置会产生严重的应力集中，零件受冲击载荷的时候很容易在转角处断裂，过渡圆角的半径一般要取相邻较薄壁厚的0.3到0.5倍，既能分散应力，又不会因为圆角过大影响周边零件的安装空间。铰接端的端面要做倒角处理，方便销轴装配的时候顺利导入，杆端的边缘也要做小倒角，去除加工毛刺，避免装配的时候刮伤操作人员或者其他零件的配合面。

　　实际应用场景里，这类零件除了工装夹具，还能用在小型通讯设备的翻盖支撑结构、小型机柜的门锁联动结构、桌面检测设备的压合摆臂结构里，不同场景下载荷要求不一样，如果是用在有一定腐蚀的环境里，还可以在建模完成后预留表面处理的厚度，比如做阳极氧化或者镀锌处理的话，单边预留0.05mm的涂层厚度就足够，不会影响最终的装配精度。建模的时候要注意，铰接孔的同轴度要控制在0.02mm以内，不然穿销轴的时候会出现别劲的情况，杆部的圆柱度也要保证，不然和配套的轴套配合的时候会出现局部磨损过快的问题，整个零件的两个工作端面的垂直度也要根据装配要求做形位公差标注，避免加工出来的零件装上去之后出现位置偏差，影响整个机构的运动精度。
