六角锁紧螺母标准件结构设计

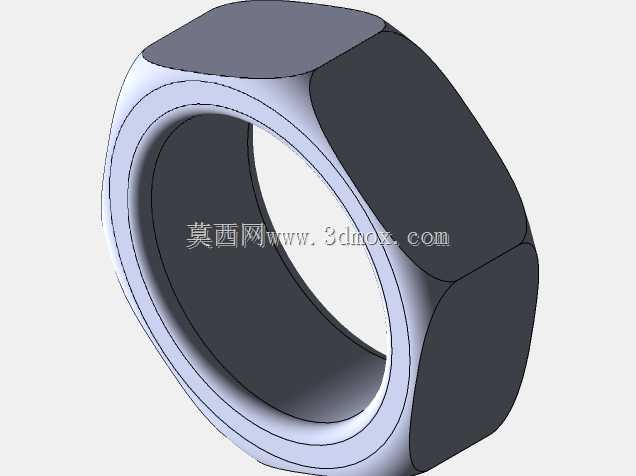

　　在各类机械装配、工装夹具搭建、机电设备组装场景中，六角螺母是应用覆盖范围最广的螺纹紧固连接件之一，从普通的民用五金装配到重载工业设备的连接节点，都能见到这类零件的身影。这款六角螺母的设计完全遵循公制螺纹紧固件的通用装配逻辑，外形采用正六棱柱结构，六个受力平面均匀分布，能够适配普通开口扳手、套筒扳手、活动扳手等多种常规紧固工具，在空间受限的装配场景下，每次只需将扳手转动60度即可完成卡位，相比其他外形的紧固件，在狭窄操作空间内的装配便利性优势十分明显。设计过程中首先确定了螺纹规格的适配范围，内螺纹的公差带选用中等精度配合等级，能够适配对应规格的全牙螺栓、螺柱，螺纹收尾处设置了合理的倒角结构，既可以在装配时起到导向作用，

　　避免螺纹牙型与螺栓端部发生卡滞，也能去除加工过程中产生的毛刺，防止装配时划伤操作人员或配合零件表面。螺母的支撑面与螺纹轴线保持严格的垂直度公差，在拧紧过程中能够保证压紧力均匀分布在被连接件的接触面上，避免因支撑面倾斜导致的预紧力偏移、连接松动甚至螺纹滑牙问题。厚度尺寸按照对应螺纹规格的标准载荷等级设计，能够承受额定范围内的轴向拉力与横向剪切力，在常规的静载荷连接场景下，不会出现螺纹脱扣、螺母开裂等失效问题。棱边位置全部做了小尺寸倒钝处理，去除冲压或车削加工产生的锐边，既能够提升零件周转过程中的安全性，也能在表面处理环节让镀层均匀覆盖，避免锐边位置出现镀层过薄、防锈能力下降的问题。在实际选型使用时，需要注意匹配对应强度等级的螺栓，

　　避免出现螺母强度远高于螺栓，过载时螺栓断裂无法拆卸，或是螺母强度不足导致螺纹提前失效的问题。针对有防松需求的装配场景，这款螺母也可以配合弹簧垫圈、平垫圈、止动垫片使用，不需要额外修改外形尺寸即可兼容常规的防松结构。建模过程中对螺纹部分采用了简化几何表达与精确牙型两种建模逻辑，在做整机装配大场景时可以使用简化螺纹模型降低文件体量，提升装配体的运行流畅度，在做有限元受力分析、紧固件细节校核时，可以切换为精确牙型模型，准确模拟螺纹啮合过程中的应力分布，校核不同预紧力下的螺纹牙形变情况。螺母的对边尺寸、对角尺寸都严格控制在通用标准公差范围内，能够适配现有标准扳手的卡口尺寸，不需要定制专用紧固工具，降低现场装配的工具成本。在自动化装配产线中，

　　这类标准六角螺母也能够适配常规的振动盘送料机构，六个对称平面可以让零件在送料轨道内稳定排序，不会出现卡料、定向失败的问题，适合大批量自动化装配场景使用。针对不同的使用环境，在完成基础结构建模后，也可以根据需求调整表面处理的对应结构预留量，比如镀锌、达克罗、发黑等不同表面处理的镀层厚度差异，在建模时提前预留尺寸公差，保证表面处理后零件的尺寸仍然落在合格装配范围内。在做部件装配设计时，需要预留足够的扳手操作空间，根据螺母的对边尺寸、扳手的转动半径，计算周边零件的避让边界，避免出现装配完成后扳手无法卡位、后期维护拆卸困难的问题。这款螺母的结构没有多余的异形结构，加工工艺性良好，既可以采用冷镦工艺进行大批量生产，也可以采用棒料车削的方式进行小批量定制加工，不需要复杂的工装夹具即可完成生产，制造成本可控，适合作为通用标准件在各类设计场景中直接调用。
