精密注塑齿轮成型模具结构设计方案

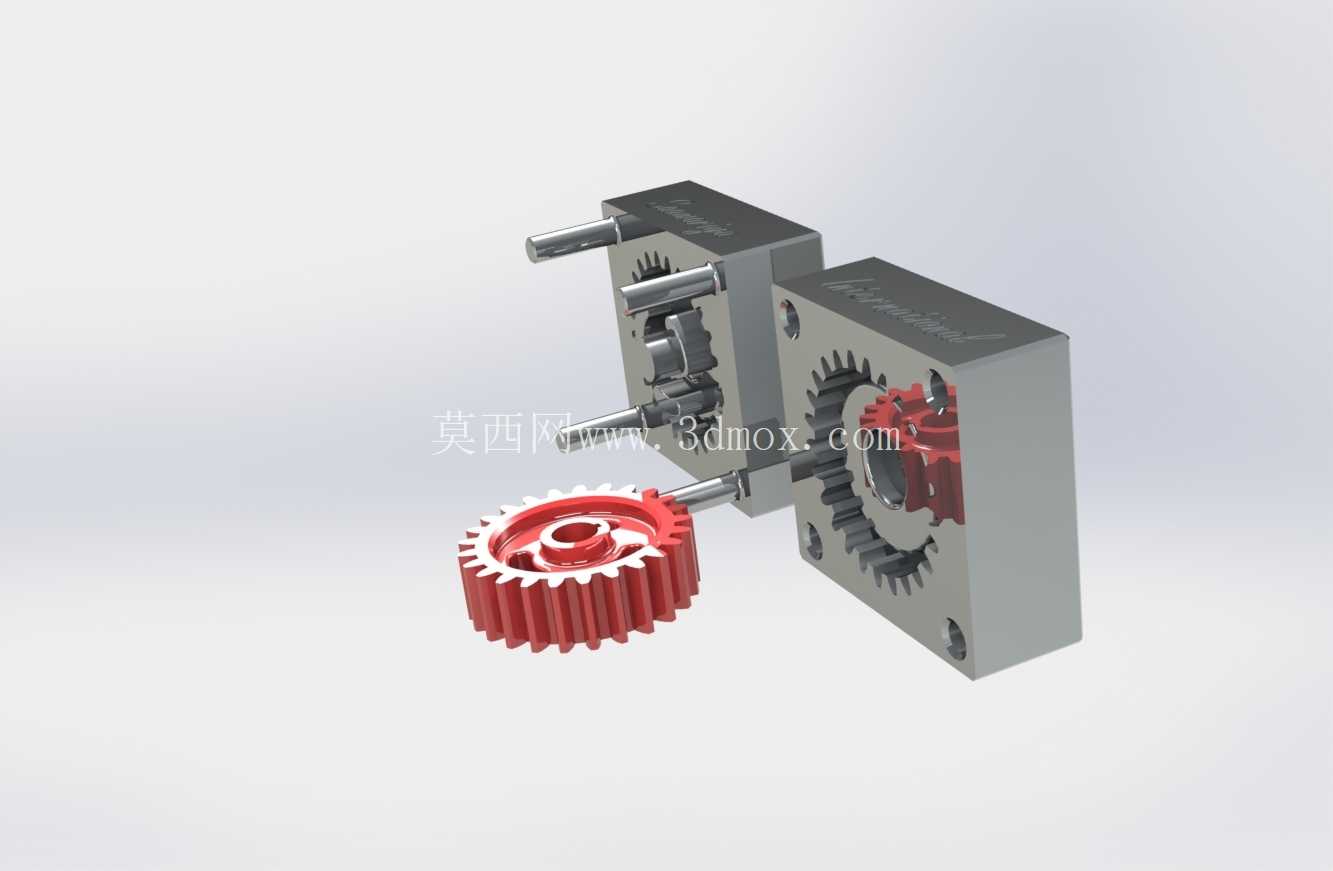

　　这套注塑齿轮成型模具，核心服务于小模数精密塑料齿轮的批量注塑生产场景，常见于小型传动机构、家电传动组件、精密仪器动力传输单元的零件制造环节，这类塑料齿轮相比金属齿轮具备自重轻、运行噪音低、自润滑性能好的特点，在消费电子、办公设备、小型医疗器械的传动系统中应用占比逐年提升。模具采用一模一腔的布局结构，针对齿轮齿形精度要求高、成型后齿面收缩不均易导致传动卡滞的问题，在型腔设计阶段就提前预留了塑料熔体冷却后的收缩补偿量，齿形部分采用慢走丝线切割配合成型研磨的加工工艺，保证每个齿槽的轮廓度、齿向误差控制在微米级，避免成型后齿轮出现啮合间隙不均、传动异响的问题。

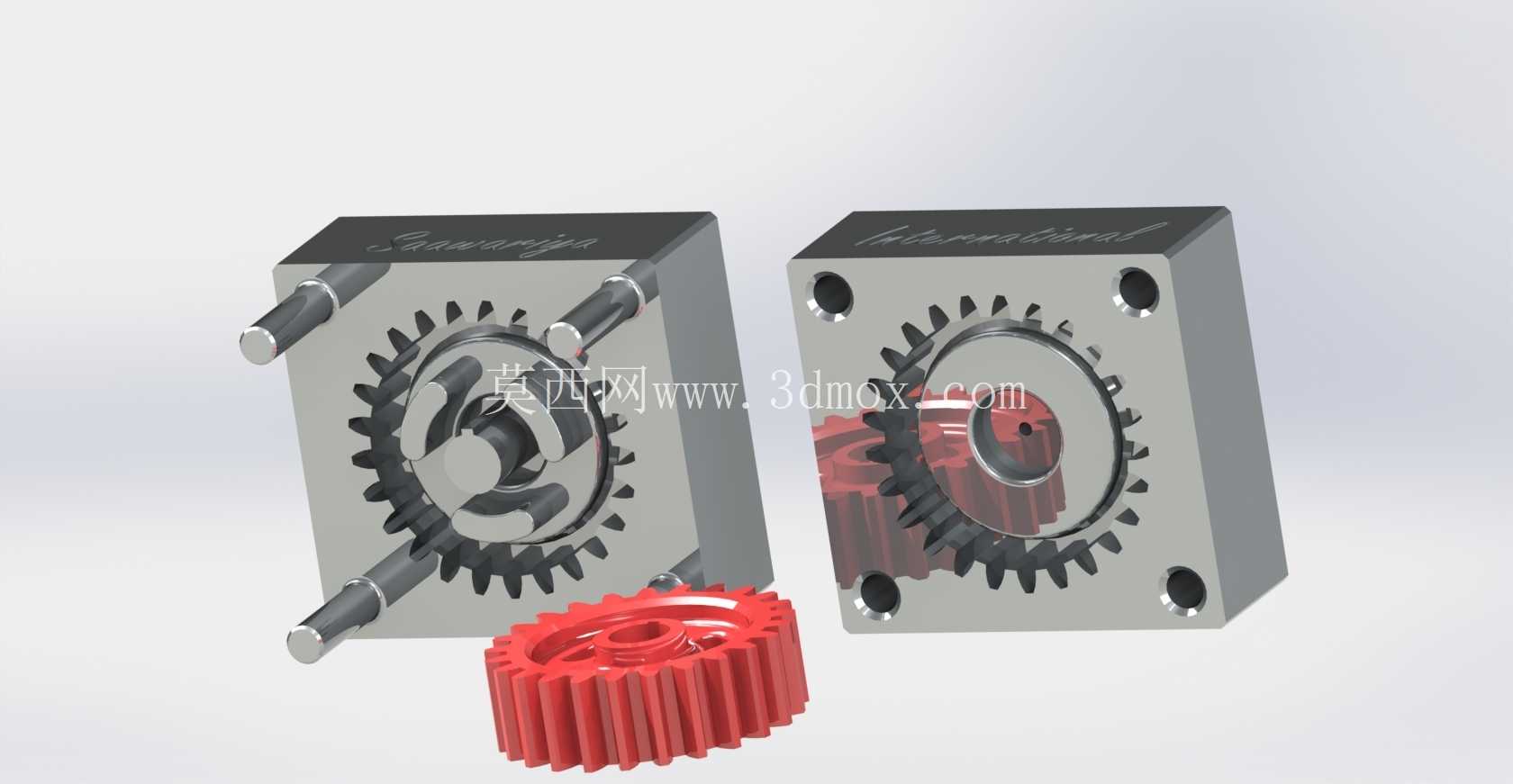

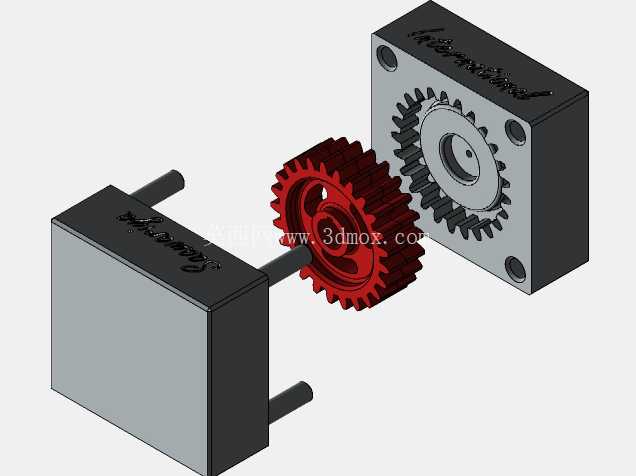

　　模架部分采用标准方正模坯结构，四个角位设置通孔式导柱安装位，导柱采用高碳铬轴承钢材质，表面淬火硬度达到HRC58-62，配合导套的间隙控制在0.008-0.012mm区间，合模过程中可以精准对定动模的型腔位置，避免合模错位导致的齿形错边、飞边过大问题，导柱端部做圆弧导入设计，即使合模过程中存在微小的位置偏差，也能通过导向斜面顺利导入，减少导柱导套的磕碰损伤。从安装边界来看，这套模具体积紧凑，适配锁模力80-120吨的卧式注塑机安装，模架四周的压板槽位置符合标准注塑机的装模尺寸要求，定位圈采用标准100mm直径规格，可以直接匹配注塑机的定位孔，浇口套的球面半径与注塑机喷嘴球面半径适配，避免射胶过程中出现溢料问题。模具的进胶方式采用侧浇口进胶，浇口位置设置在齿轮轮毂的端面位置，避免浇口痕迹残留在齿面影响齿轮啮合精度，浇口的截面尺寸经过反复调试，既保证熔体填充过程中不会出现喷射痕、缺胶问题，也能在开模后方便浇口凝料的切除，减少后续人工修整的工作量。冷却系统采用环绕式水路布局，在型腔镶件的外围均匀布置冷却水道，水道距离型腔壁的距离控制在12-15mm，保证冷却过程中型腔各区域温度均匀，避免齿轮成型后因为冷却速率不一致导致的齿形变形、内应力过大问题，冷却水路的接口采用标准PT1/4管螺纹，适配车间常规的冷却水快速接头，安装时不需要额外加工转换接头。

　　顶出机构采用顶管顶出结构，顶出位置作用在齿轮的轮毂内孔位置，顶出力均匀分布在轮毂端面，不会在齿面留下顶出痕迹，也避免顶出力不均导致的齿轮变形，顶出板的行程设置经过核算，保证开模后齿轮可以完全脱离型腔，方便机械手取件或者人工取件，回程杆配合复位弹簧实现合模过程中顶出机构的精准复位，避免合模时顶杆未退回导致的型腔碰伤问题。在建模过程中，齿形部分采用参数化建模方式，通过方程式驱动生成渐开线齿廓，修改模数、齿数、压力角等参数就可以快速调整型腔尺寸，方便后续同类型不同参数齿轮模具的衍生设计，所有的模架零件、标准件都采用装配约束配合，不存在无约束的游离实体，进行干涉检查时可以快速发现零件之间的干涉问题，减少后续加工装配过程中的返工概率。

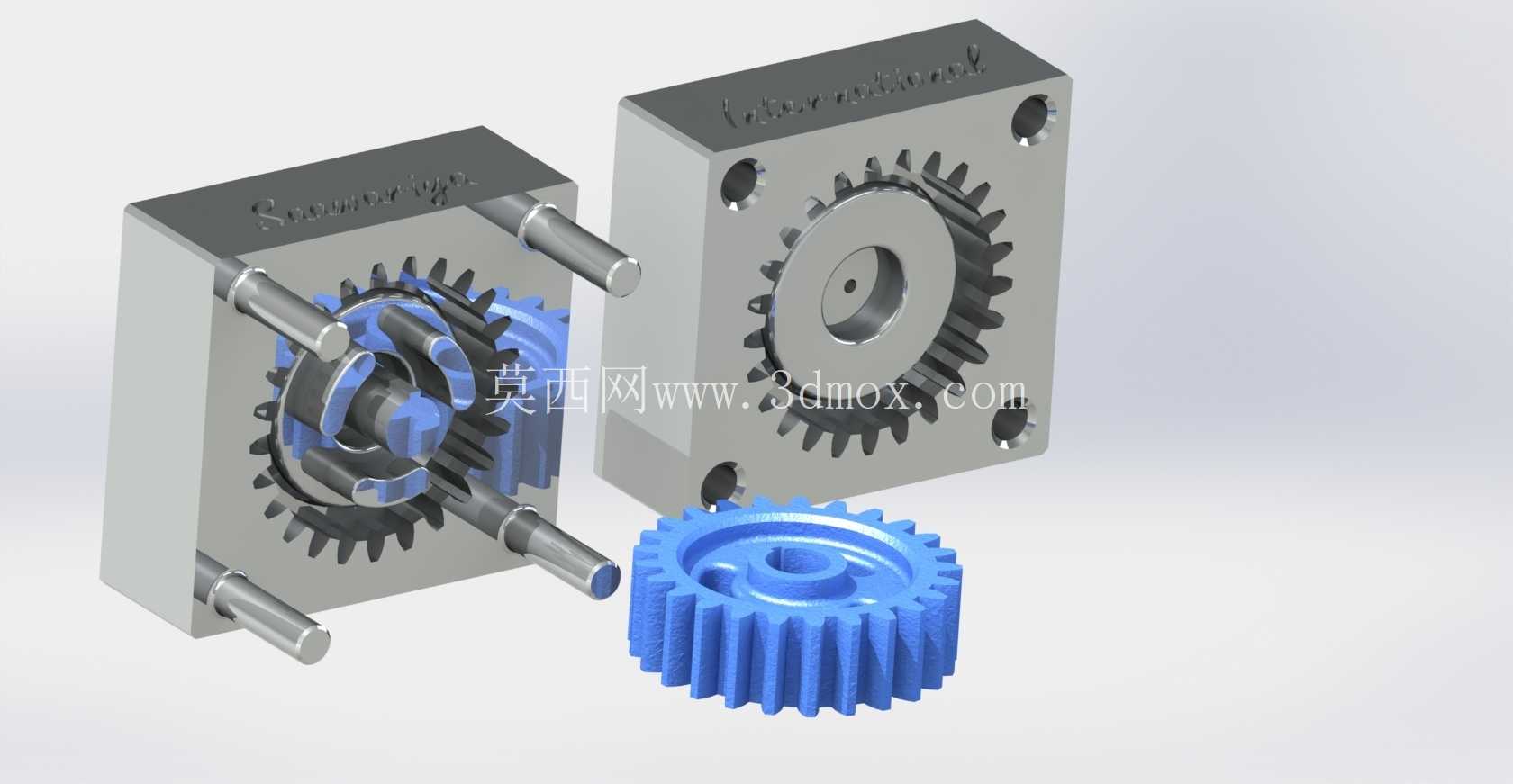

　　这套模具的成型零件采用镶拼式结构，齿形部分的型腔做成独立镶件，当生产过程中齿形出现磨损或者需要更换不同参数的齿轮型腔时，只需要更换对应的镶件，不需要重新制作整套模架，大幅降低模具的维护成本和改造成本，镶件和模架的配合采用H7/m6的过渡配合，既保证镶件安装后的定位精度，也方便维修时的拆卸更换。针对塑料齿轮成型中容易出现的齿面熔接痕问题，在型腔的对应位置开设了排气槽，排气槽深度控制在0.01-0.02mm，既可以顺利排出型腔内的空气，避免熔接痕、气泡等成型缺陷，也不会出现溢料飞边问题，排气槽引出到模架外部，保证排气通道顺畅，不会因为废料堵塞导致排气失效。
