车间作业用四乘四规格焊接支撑台架

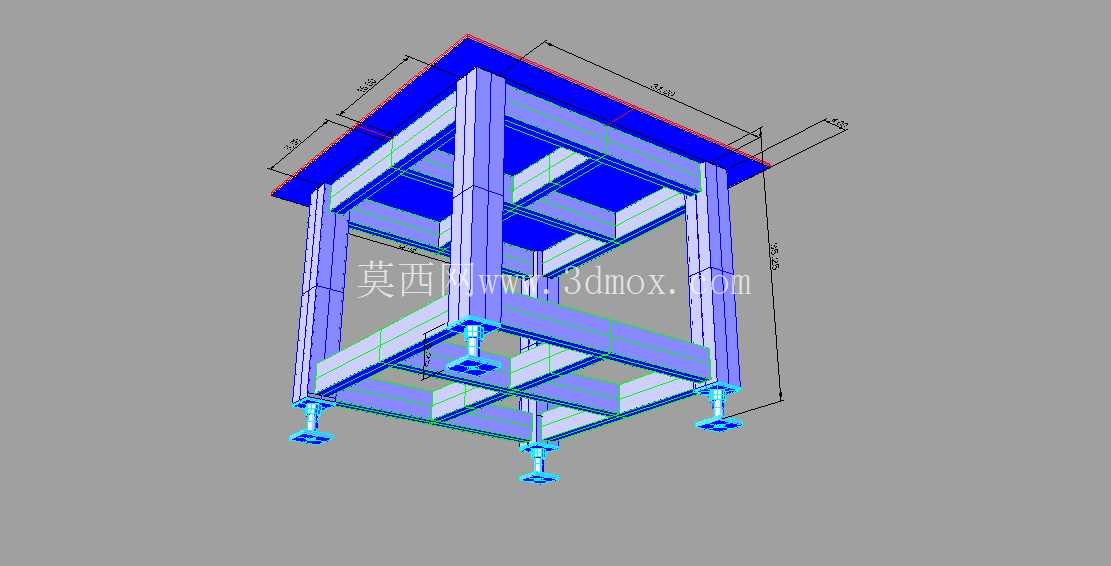

在中小规模金属加工车间的初始布局阶段，焊接工位的基础支撑设施往往是容易被忽略但直接影响作业效率的环节，这款四米见方规格的焊接台架，正是针对零散件焊接、小型组焊件预装的作业需求设计的基础工装。从结构受力逻辑来看，台架整体采用方管型材做框架主体，上下两层的框型结构通过四根垂直主立柱连接，上层台面为焊接作业提供平整的操作基准面，下层的横撑框架一方面承担整体结构的抗扭补强作用，另一方面也可临时放置焊接夹具、待焊小工件或是焊后待冷却的组件，减少作业面的杂乱堆放。底部的可调支撑脚是整个结构的关键细节，考虑到车间水泥地面往往存在一定的平整度误差，每个支撑脚都带有螺纹调节结构，安装时可通过旋转调整支脚高度，将整个台架的台面调整至水平状态，避免因台面倾斜导致组焊件定位偏移，也能减少长期偏载带来的框架结构变形。

从实际应用场景出发，这类焊接台不需要承担大吨位重型构件的焊接承重，主要适配的是日常维修焊接、小型五金构件组焊、工装夹具预组装这类常规作业，台架的整体高度设置符合站立作业的人机工程要求，作业人员不需要过度弯腰或是抬臂就能完成台面范围内的操作，长时间作业的疲劳度更低。设计阶段没有采用整块钢板做台面，而是采用框格加顶部封边的结构，一方面是控制整体自重，方便车间根据工位调整需求挪动台架位置，另一方面框格结构也能让焊接过程中产生的焊渣、飞溅碎屑自然下落，不会在台面积攒堆积，日常清理只需要在台架下方放置收集托盘即可，减少台面清理的工作量。

结构的连接节点全部采用满焊处理，主立柱与上下横撑的连接位置额外增加了三角补强板，避免频繁放置工件、敲击调形时出现焊缝开裂的问题。顶部台面的边缘做了高出作业面的挡边设计，焊接过程中使用的小焊条、定位块、小型夹具不会轻易从台面边缘滑落，减少作业过程中频繁捡拾零件的时间损耗。台架的外形尺寸控制在四米见方的边界内，既能够覆盖绝大多数小型组焊件的操作空间需求，也不会占用过多的车间通道面积，在初始车间布局时，这类台架可以沿车间立柱侧布置，也可以多个台架拼接组成更长的组焊作业线，适配不同生产规模的工位排布需求。

从安装边界来看，这款台架不需要做地面预埋固定，依靠四个可调支脚与地面的摩擦力即可保持稳定，只要地面的承重能力满足均布载荷要求即可直接放置使用，对于租赁厂房、临时搭建的生产车间来说，不需要破坏地面结构，后期搬迁调整也十分方便。框架的型材选型经过受力验算，常规作业状态下，台面放置几百公斤的组焊件不会出现明显的挠度变形，能够长期保持台面的基准精度。不同于重型焊接平台的厚重设计，这款台架更偏向轻量化、通用化的工位基础配置，在满足日常焊接作业需求的前提下，尽可能压缩制造成本与安装难度，适合初创加工车间、维修班组、实训教学场地这类场景作为基础焊接工位使用。日常使用过程中，只需要定期检查支脚的调节螺纹是否有焊渣卡滞、连接焊缝是否有开裂迹象即可，不需要复杂的维护保养，长期使用过程中如果台面出现局部磕碰变形，也可以直接在原有框架上更换局部封板，不需要整体报废替换，维护成本极低。
