小型薄板压花练习用工装模具结构

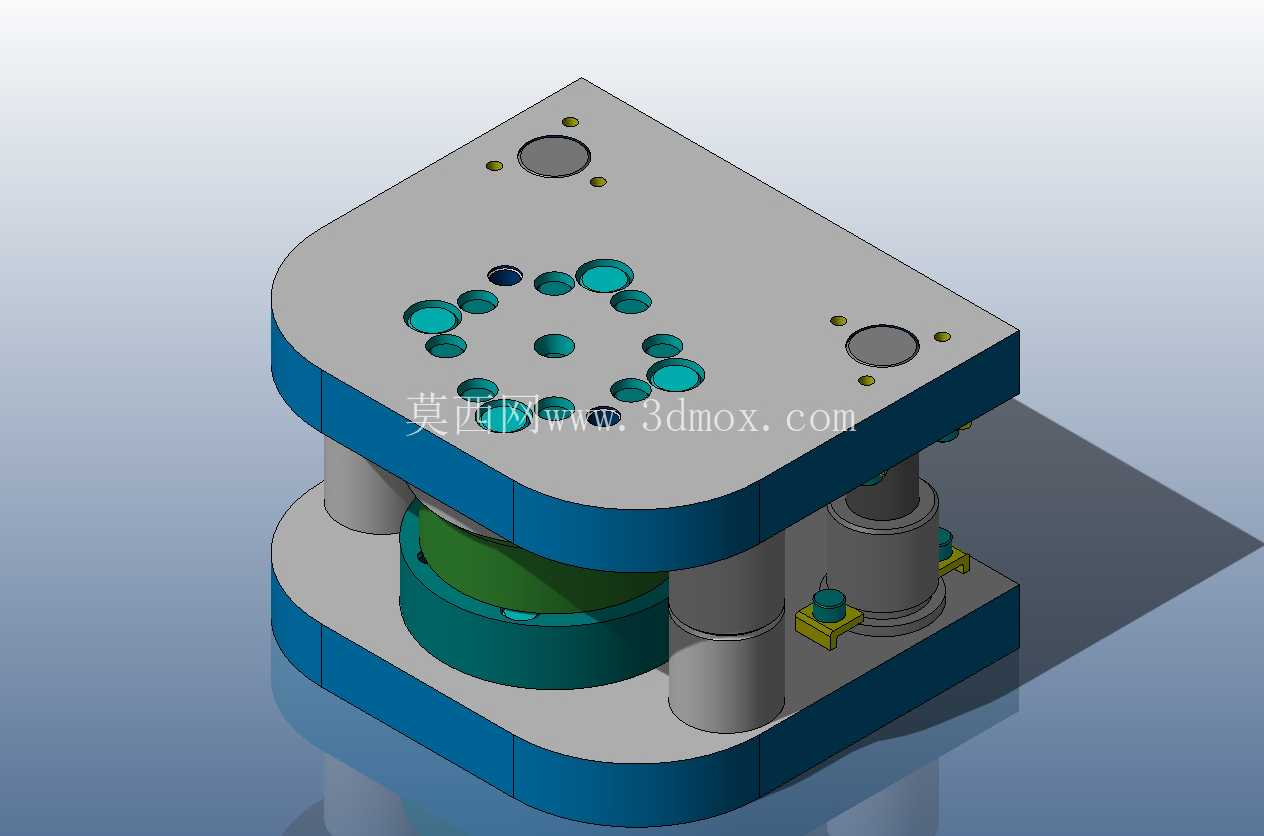

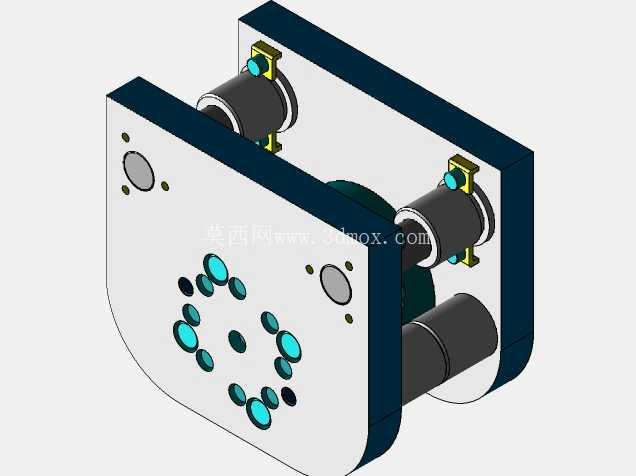

这套压花工装主要面向薄板表面压花工序的练习与小批量试产场景，在五金加工、装饰件打样、教学实训场景中都能适配，尤其适合刚接触冲压成型结构的设计人员熟悉模架布局、力传导路径与安装对位逻辑。整套结构采用标准后侧导柱模架作为承载基础，上下模座通过对称布置的导柱导套实现合模导向，导柱与模座采用过盈配合装配，导套内部预留润滑脂存储槽，长期往复合模过程中能减少导向面的干摩擦损耗，保证合模对位精度控制在0.02mm以内，避免压花过程中出现花纹错位、薄板压偏的问题。

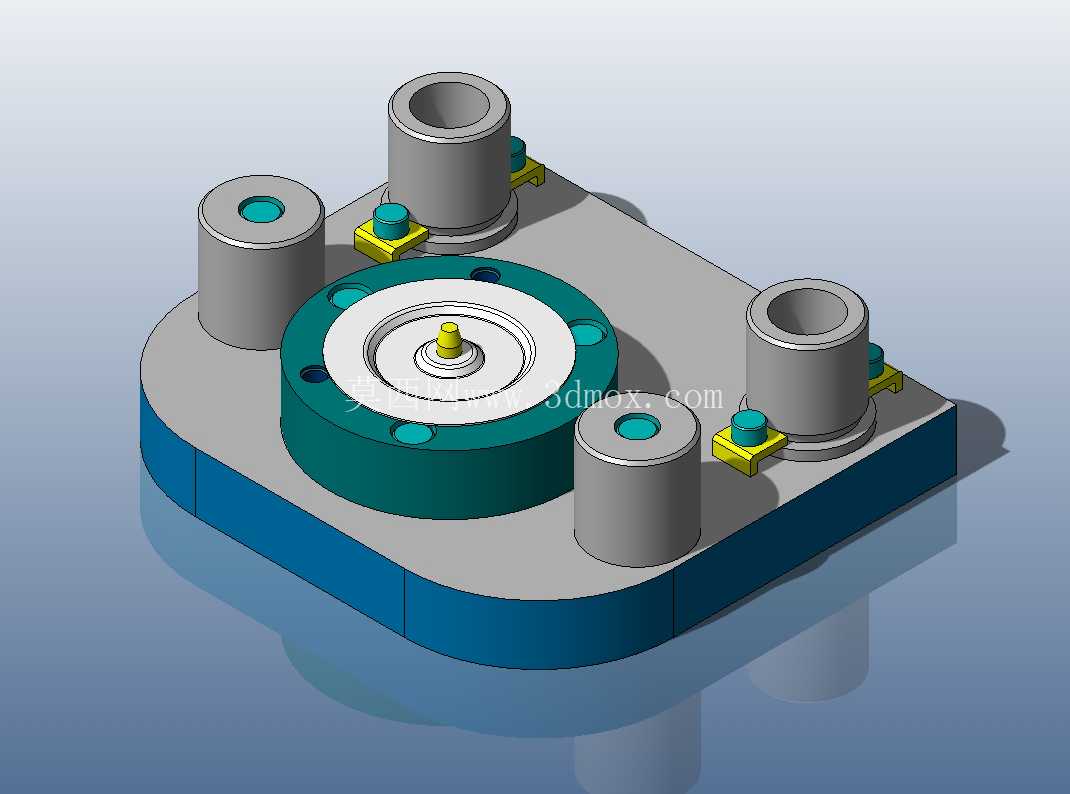

从功能适配来看，这套工装针对0.5mm厚度的金属薄板压花作业设计，合模状态下整体闭合高度为60.5mm，适配公称压力10吨的小型冲床安装，安装时上下模座分别通过T型螺栓与冲床滑块、工作台面固定，模座上预留的安装沉孔位置符合常规小型冲床的T型槽间距，不需要额外加工转接板就能完成装夹。上模部分集成了压花凸模与弹性压料结构，合模前弹性压料块会先接触薄板坯料，将坯料牢牢压紧在凹模型面上，避免压花过程中材料发生侧向滑移导致花纹变形，凸模型面的花纹纹理采用整体铣削成型，刃口位置做了0.1mm的圆角过渡，防止压花时薄板被应力集中位置撕裂。下模部分的凹模与模座采用定位销加螺栓的组合固定方式，方便后续更换不同纹理的凹模实现不同压花效果，凹模周边布置的限位柱能精准控制合模深度，避免凸模下行过量压穿薄板，同时也能保护导柱导套不会因为合模超程出现磕碰损伤。

设计思路上优先考虑了练习场景的易用性与安全性，模架整体采用圆角过渡处理，没有尖锐的外露棱角，避免实训操作过程中出现磕碰划伤；所有紧固螺丝都采用内六角圆柱头螺钉，螺钉头部沉入模座表面以下，不会在合模过程中与相邻部件发生干涉；模座上布置的多组不同直径的安装孔，既可以适配不同规格的压花凸模、凹模安装，也能预留位置加装顶料装置，压花完成后通过弹性顶料块将成型后的工件从凹模内顶出，不需要人工抠取工件，提升操作效率的同时减少操作风险。

从安装边界来看，整套模架的长宽尺寸适配10吨冲床的工作台面安装范围，模座底部的平行度加工公差控制在0.01mm/100mm以内，安装时不需要额外垫塞铜皮调整水平度就能保证合模间隙均匀；导柱的行程长度满足开模后留有足够的取件空间，开模状态上下模之间的操作距离足够操作人员放入坯料、取出成品，不会因为开模距离过小导致操作时手部被挤压。气路或者弹性元件的安装位置都做了避让设计，不会在合模过程中被上下模挤压损坏，日常维护时只需要定期给导柱导套添加润滑脂、检查紧固螺丝的预紧力就能长期稳定使用，不需要复杂的调试与维护流程，非常适合压花工序的操作练习、小批量装饰薄板的压花打样使用，也能作为冲压模具结构教学的实物参考模型，帮助设计人员理解薄板压形类模具的力传导、导向定位、压料顶料的基础结构逻辑。
