多工位级进冲压工装模具结构设计

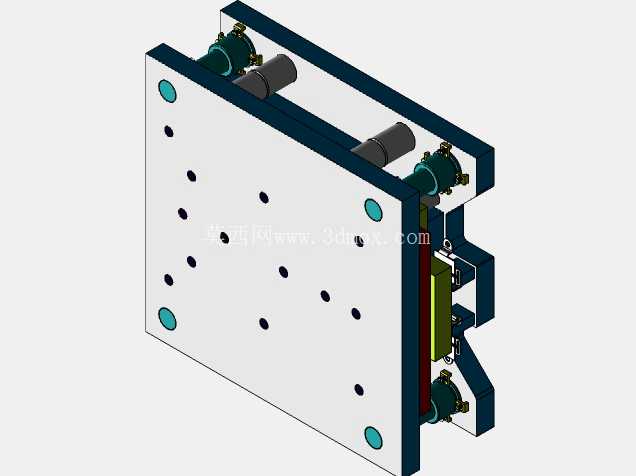

这套多工位级进冲压工装，是面向连续冲压产线设计的成型作业载体，核心适配中小尺寸薄金属板件的批量连续加工场景，在3C电子五金件、小型家电结构件、汽车通用小冲压件的量产环节中，这类级进结构的模具能大幅减少单工序模的工件周转成本，避免多次定位带来的形位公差累积问题。整套模具的安装边界控制在585mm×550mm×40mm的模架尺寸范围内，内部闭合作业高度设定为130mm，这个尺寸参数是匹配常规开式单点压力机的滑块行程、工作台安装孔位做的适配设计，不需要对现有冲压设备做额外改造就能直接上机安装，模架周向布置的等高导套导柱采用对称排布结构，合模过程中能抵消连续冲压产生的侧向力，避免上下模错位啃模，导柱端部的限位缓冲结构能控制合模最终行程，防止凸模过冲损伤刃口。

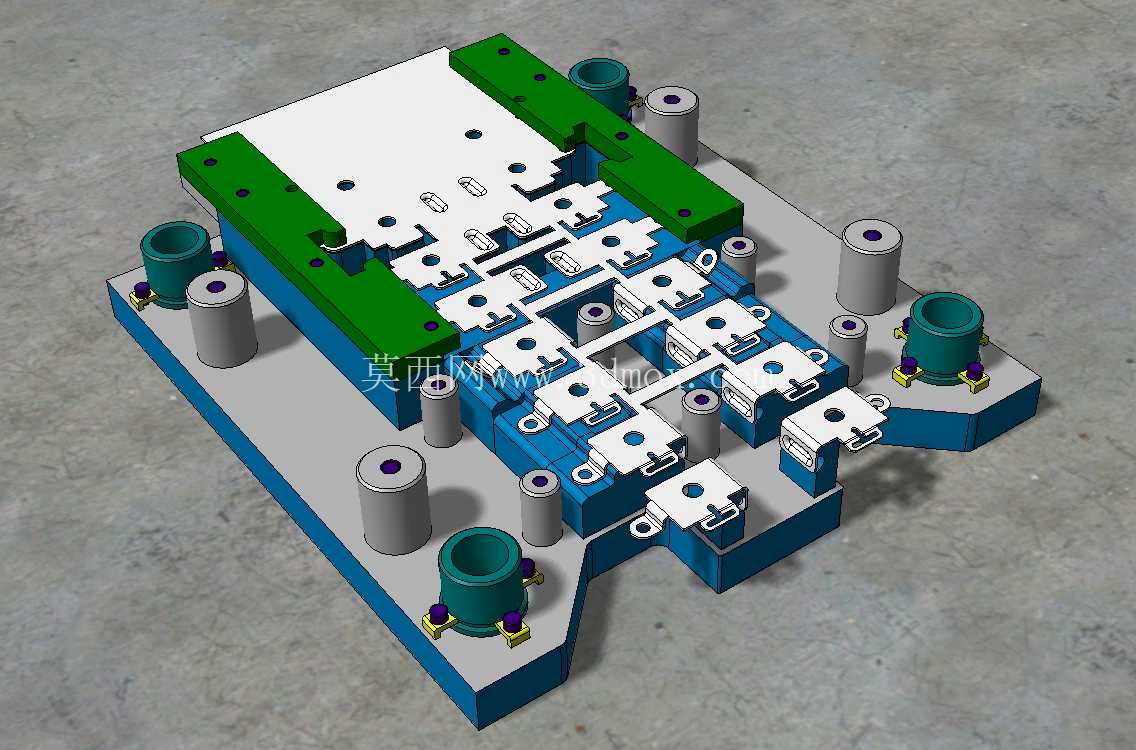

从工位排布逻辑来看，整套模具沿送料方向依次设置了冲定位孔、预成型、分步冲裁、折弯成型、最终落料的连续工位，每个工位之间的送料步距做了等距设计，配合送料机的夹持进给动作，能实现卷料的连续不间断加工，不需要人工介入单工序的工件转移。模面的绿色定位压料板采用分段式设计，每段压料板对应独立的弹性卸料组件，冲压过程中能先将板料压紧在凹模面上再完成冲切动作，避免薄料在冲裁瞬间出现翘曲变形，压料板上的避让槽完全匹配各工位凸模的外形轮廓，合模时不会出现结构干涉。

周向布置的独立导向组件除了四角的主导柱外，在成型受力较大的折弯工位旁额外增设了小直径辅助导柱，因为折弯工位会承受较大的侧向挤压力，仅靠四角导柱的导向刚度不足以长期维持成型精度，辅助导柱能局部提升模架的抗偏载能力，延长模具刃磨周期。每个工位的凸模固定采用快换式压板结构，当某一工位的凸模出现崩刃、磨损超差时，不需要拆解整套模架，只需要松开对应工位的压板螺丝就能快速更换备件，减少产线停机维护的时间。凹模部分采用镶块式拼接结构，不同工位的凹模刃口单独制作镶块，通过定位销固定在模座基面上，局部刃口磨损后只需要更换对应镶块即可，不需要整体更换凹模基体，能大幅降低模具的后期维护成本。

模具的卸料弹性元件采用矩形截面弹簧搭配等高套筒的组合结构，弹簧的预压量根据不同工位的卸料力需求做了差异化设置，冲裁工位的卸料力更大，对应配置刚度更高的弹簧，成型工位需要的压料力更平缓，对应配置刚度稍低的弹簧，避免压料力过大导致板料表面出现压痕，同时也能保证冲切完成后板料能顺利从凸模上脱离，不会随凸模上行带料导致送料错位。模架上预留的气吹孔位沿送料方向布置，连续冲压过程中可以接入压缩空气，将每个工位冲裁产生的细小废料及时吹出模面，避免废料堆积在型腔内导致凸模崩损，或者废料被带到成型工位压伤工件表面。

这套结构的设计核心是在有限的模架尺寸内，整合多道冲压工序，将原本需要6-8套单工序模完成的加工内容集成到一套模具上，单台压力机就能完成全工序加工，不仅能减少设备占用面积，还能将单工件的加工节拍压缩到1秒以内，适配大批量连续生产的需求。设计过程中对各工位的受力做了分步仿真校核，确保每个工位的冲裁力、成型力合力中心与压力机的滑块中心基本重合，避免长期偏载导致压力机导轨磨损，同时模座的厚度做了加强设计，连续冲压过程中模座的变形量控制在0.02mm以内，能长期保证工件的成型尺寸稳定性。
