柴油机进气系统管路及散热连接结构

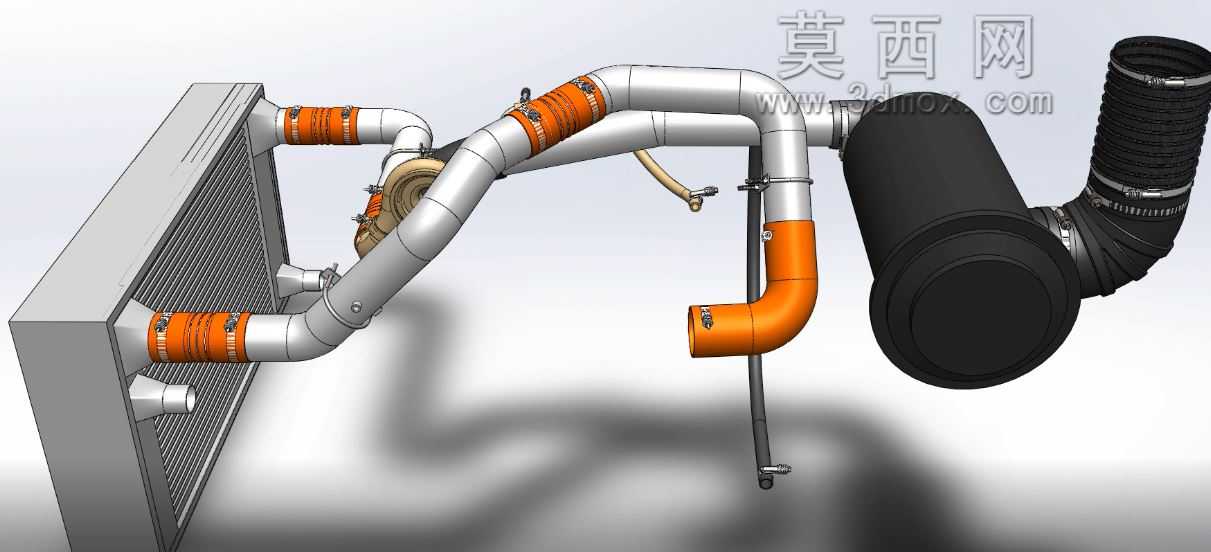

　　这套进气结构主要适配非道路移动机械用的中小功率柴油机，常见于装载机、小型挖掘机、固定式柴油发电机组这类需要在多尘环境下持续作业的设备，核心作用是为柴油机气缸提供经过过滤、温度适配的清洁空气，同时平衡进气阻力与增压后的管路压力损失，保证柴油机在全工况转速区间都能获得充足的充气效率。从结构布局来看，整套系统从右侧的空气滤清器总成开始，大直径的波纹橡胶进气管直接对接空滤出气口，这类波纹段的设计并非随意设置，主要是为了抵消柴油机运行过程中产生的整机振动，避免硬连接管路在长期振动下出现焊缝开裂、密封面泄漏的问题，同时也能补偿安装过程中产生的位置公差，降低总装环节的对位精度要求。空滤后端连接的是大曲率弯转的金属硬管，管路表面做了防锈钝化处理，

　　分段通过橙色的耐高温硅胶软管对接，这类硅胶管的卡箍安装位都预留了足够的抱紧长度，能承受增压后最高150℃左右的进气温度，同时在管路中段设置了温度与压力传感器的安装支座，方便后续对接整机的电控系统，实时监测进气状态。靠近散热器侧的管路分成两个支路对接中冷器的进气口与出气口，中冷器作为进气系统的核心换热部件，直接固定在整机冷却模块的前端安装位，安装边界与冷却水箱的安装面保持12mm的安全间隙，避免运行过程中两个部件产生磕碰摩擦，同时中冷器的进出气口角度经过反复调整，保证管路弯折半径不小于管路直径的1.5倍，最大限度降低进气过程中的流阻损失。整套管路的固定点都采用了带橡胶衬套的管夹结构，管夹的安装支座直接焊接在机架预设的安装凸台上，

　　每个固定点的间距控制在400-500mm之间，既可以避免管路过长产生的共振问题，也不会因为固定点过密导致管路热胀冷缩时没有释放应力的空间。在设计过程中，首先要根据柴油机的额定进气量确定所有管路的通径，保证管内空气流速控制在20-25m/s的合理区间，流速过高会导致进气阻力陡增，降低柴油机的输出功率，流速过低则会造成管路尺寸过大，挤占机舱内的有限布置空间。其次要梳理机舱内的其他部件边界，包括燃油管路、线束、冷却水管的走向，避免进气系统管路与高温部件（比如排气歧管、增压器壳体）的距离过近，所有管路与高温部件的最小间隙都控制在25mm以上，防止橡胶软管长期受高温烘烤出现老化开裂的问题。另外，在管路最低位置特意设置了小型的放水阀安装位，

　　用于排出低温工况下管路内壁凝结的积水，避免积水进入气缸造成液击故障，这类细节设计往往直接影响整套设备的长期运行可靠性。从安装流程来看，总装时需要先固定中冷器与空气滤清器的主体安装位，再逐段对接金属硬管与硅胶软管，最后锁紧所有卡箍与管夹螺栓，安装完成后需要做密封性能检测，保证在30kPa的气压下泄漏量不超过规定值，避免未经过滤的空气从密封间隙进入气缸，造成活塞、缸套的异常磨损。整套结构的外形尺寸完全适配目标机型的机舱布置边界，所有管路的弯折角度都经过运动仿真校核，不会在设备运行过程中与周边运动部件产生干涉，同时兼顾了维护便利性，空气滤清器的滤芯更换位置预留了足够的操作空间，日常保养时不需要拆除周边其他部件就可以完成滤芯更换作业，降低后期的维护成本。
