直板触屏智能手机整机结构三维数模

　　从结构分层来看，这套数模完整呈现了前壳触屏组件、中框支撑骨架、后壳电池盖三个核心外装部分的配合关系，前壳区域预留了听筒开槽、前置感光元件开孔、触控屏安装沉台，沉台的台阶高度严格匹配触控屏总成的厚度公差，安装后触屏表面与前壳边框的高度差控制在0.1mm以内，既避免边框高出过多影响边缘触控操作，也防止触屏突出边框导致日常放置时屏幕被摩擦刮花。中框作为整机的核心承载结构，数模里清晰体现了侧边按键的安装滑槽、SIM卡托的插拔通道、内部主板的定位螺柱位置，中框的侧边弧度经过反复优化，握持时手掌与侧边的接触面积最大化，分散长时间握持的局部压力，同时中框四个角都做了内嵌式的缓冲结构预留位，跌落时冲击力可以通过缓冲胶层传导分散，避免屏幕或主板受冲击损坏。这套直板触屏手机的三维结构数模，完整还原了消费级手持通讯终端的整机装配逻辑，覆盖从外装件到内部支撑结构的全层级设计细节，可直接用于消费电子结构设计参考、模具开发前期校核、装配工艺验证等场景。日常结构设计工作中，这类整机数模最核心的价值是帮设计者快速理清手持类消费电子的空间排布逻辑——毕竟手机作为随身携带的高频使用设备，每一处结构边界都要同时兼顾握持手感、元器件防护、装配公差、外观质感多重要求，稍有疏漏就会在量产阶段出现装配干涉、结构强度不足、握持硌手等问题。

　　后壳部分的数模还原了后置摄像头的凸起保护圈、底部扬声器出声孔阵列、充电接口的避让开槽，摄像头保护圈的高度略高于镜头镜片表面，放置在平面上时镜片不会直接接触桌面，避免日常使用中镜片被磨花；出声孔的开孔角度做了倾斜处理，既保证出声通畅，也能减少外部灰尘直接进入机身内部的概率。设计过程中，这类手持设备的尺寸边界是核心约束项，数模里的整机厚度控制在常规直板手机的主流区间，机身宽度适配单手握持的拇指操作范围，长度兼顾屏幕显示面积与口袋携带的便利性，所有外装件的配合间隙都预留了统一的公差带，避免不同批次的塑胶件或金属件出现装配缝隙不均的问题。

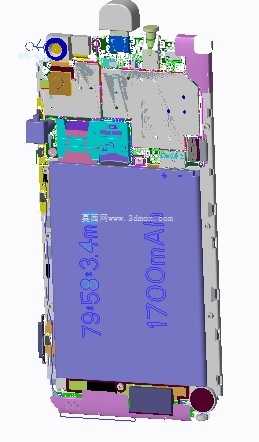

　　内部结构的排布上，数模预留了主板、电池、摄像头模组、振动马达、扬声器单元的标准安装位，各个元器件之间的走线通道都做了明确的避让，避免装配时线材被挤压导致接触不良，电池仓的周边设计了一圈限位筋，电池装入后不会在机身内部晃动，同时预留了电池胶的粘贴位，方便售后拆解更换。对于模具开发环节来说，这套数模的分型面设计清晰，前壳、中框、后壳的拔模角度都符合注塑或冲压成型的工艺要求，没有出现倒扣、壁厚不均等容易导致成型缺陷的结构，侧边按键的倒扣位置预留了滑块抽芯的空间，不需要做复杂的模具结构就能实现顺利脱模。

　　在实际的结构验证环节，借助这套数模可以直接做整机的跌落仿真、按键寿命仿真、屏幕按压强度仿真，提前识别结构薄弱点，比如中框与前壳的卡扣配合位置，数模里的卡扣扣合量经过优化，既保证装配后卡扣不会松脱，也不会因为扣合量过大导致拆解时卡扣断裂。另外，数模里的接口位置都符合通用的消费电子接口标准，充电接口的中心高度、耳机孔的位置（如果保留的话）都匹配主流的周边配件尺寸，不会出现第三方充电器、耳机插不到位的问题。很多刚接触消费电子结构设计的工程师，容易只关注外观造型而忽略结构的工艺可行性与实际使用体验，比如把侧边按键的位置设计得过于靠上，单手握持时拇指很难按到，或者把出声孔设计在机身背面，放在桌面上时声音会被挡住，这些细节在这套数模里都做了充分的考量，按键位置落在单手握持时拇指的自然活动范围内，出声孔位置选在机身底部侧边，不管是手持还是平放在桌面，都能保证声音正常传出。
