全尺寸离心泵结构三维设计作品

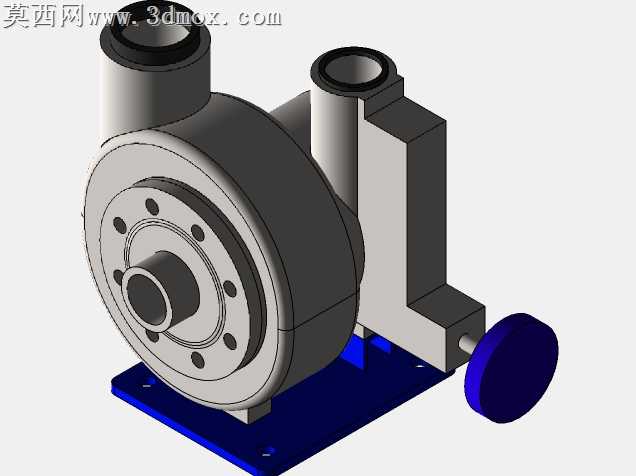

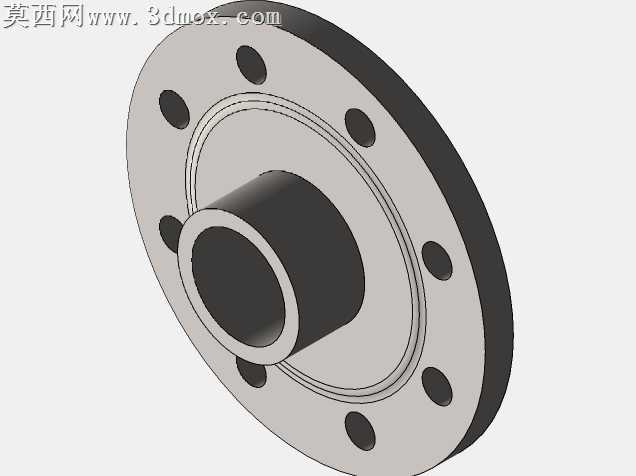

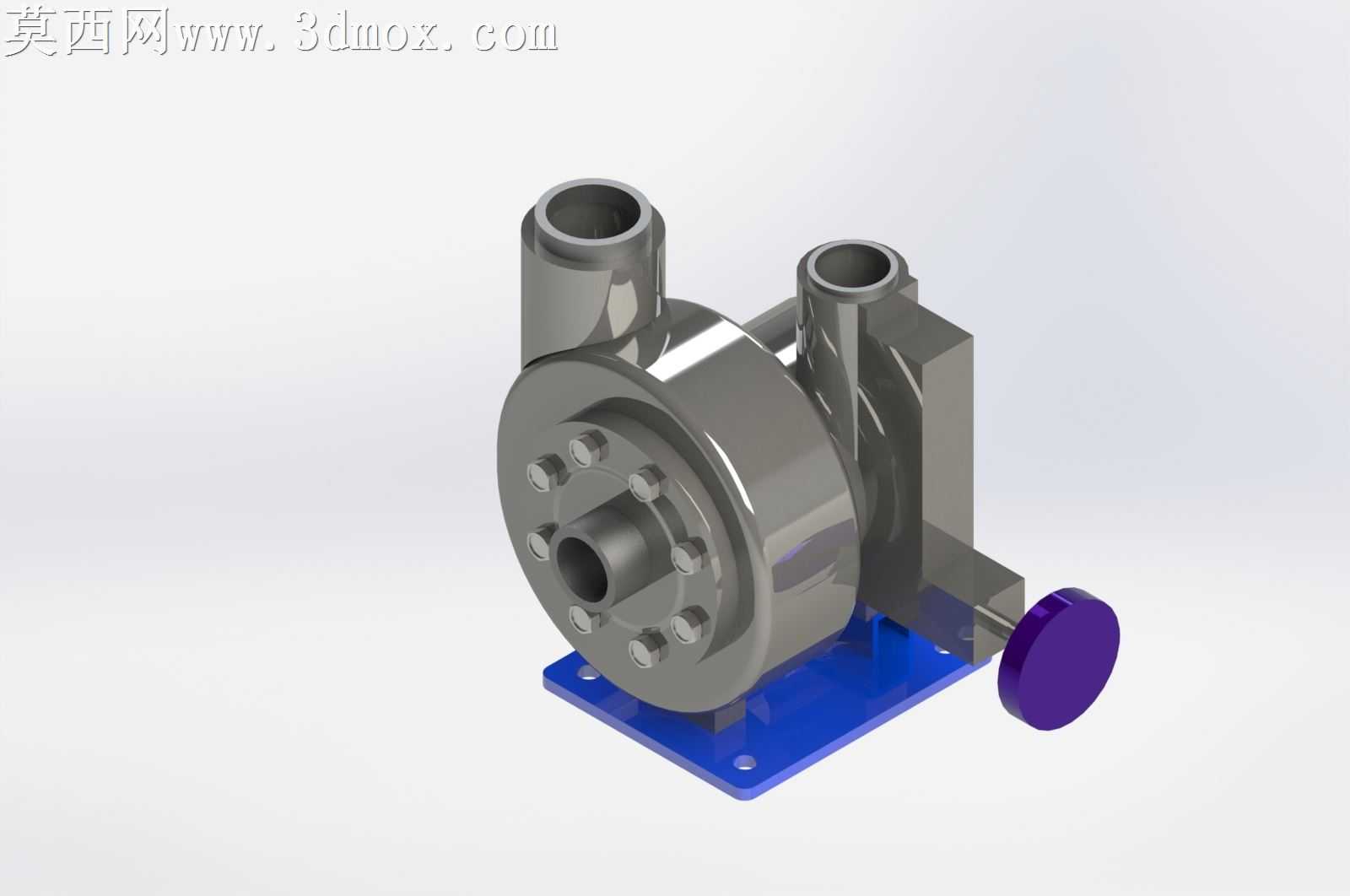

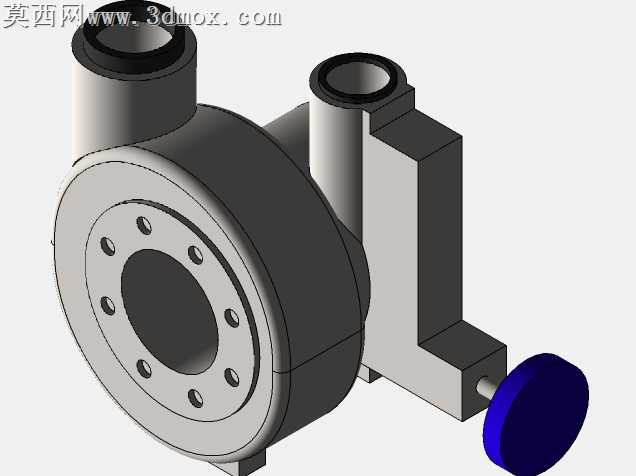

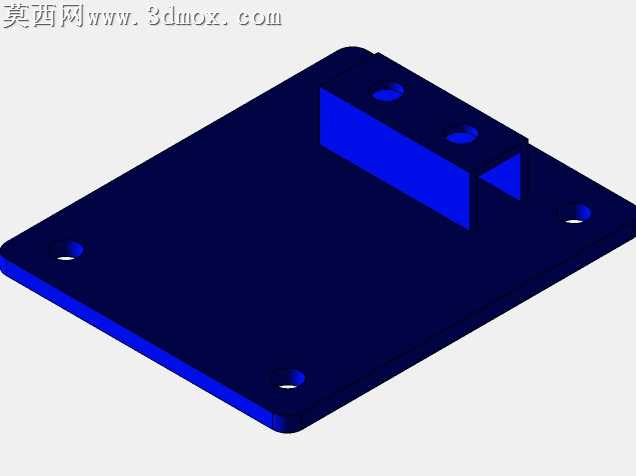

本作品为全尺寸离心泵的三维结构设计模型，在三维建模过程中严格遵循离心泵的实际工程尺寸比例进行搭建，完整还原了离心泵的核心组成结构。建模阶段从泵体的基础轮廓开始搭建，首先完成泵壳部分的曲面与实体融合建模，精准还原泵壳的流道腔体结构，保证进出口管路接口的同轴度与安装尺寸符合常规工业离心泵的设计规范，泵壳端盖的螺栓孔位采用圆周阵列方式排布，每个孔位的孔径、沉台深度都按照实际紧固件装配要求设置，确保端盖与泵壳的装配贴合度符合密封要求。叶轮部分作为离心泵的核心做功部件，建模时还原了叶片的曲面弧度与叶轮前后盖板的配合结构，保证叶片的进出口角度符合流体输送的水力设计要求，叶轮与泵轴的配合轴孔、键槽结构都做了精细化建模，还原真实的传动配合关系。泵轴部分的建模兼顾了传动段、密封段、叶轮安装段的不同轴径设计，轴端的调节旋钮结构做了独立建模，还原手动调节的结构形态。底座部分采用蓝色金属质感材质设置，建模时还原了底座的安装固定孔位、支撑筋板结构，保证泵体整体安装的稳定性，底座与泵体的连接支撑结构做了贴合处理，还原真实的装配支撑关系。渲染阶段对不同部件赋予了差异化的材质属性，泵壳、泵轴、端盖等金属部件采用抛光不锈钢材质，调整材质的反射度与粗糙度参数，还原金属部件的哑光金属质感，端盖的紧固螺栓采用同系金属材质，通过光影区分部件的装配层级；轴端调节旋钮采用深紫色非金属材质，底座采用蓝色喷涂金属材质，通过材质差异清晰区分不同功能部件，提升模型的结构辨识度。整体装配过程严格按照离心泵的实际装配逻辑进行配合约束，保证各部件之间不存在干涉问题，进出口管路的接口位置、轴的伸出长度、底座的安装尺寸都符合全尺寸设计要求，完整呈现了离心泵的整体结构形态与各部件的装配关系，可用于离心泵结构认知、装配教学、产品方案展示等场景，模型的结构细节完整，各部件的几何特征清晰，能够直观展现离心泵的内部构造与外部安装形态。
