户外防水分线用塑料接线盒结构设计

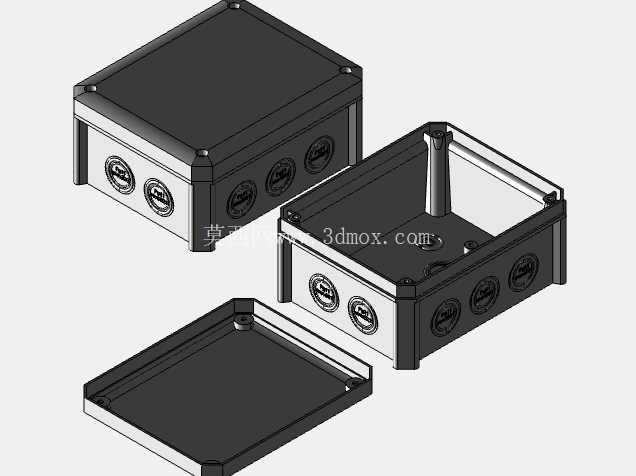

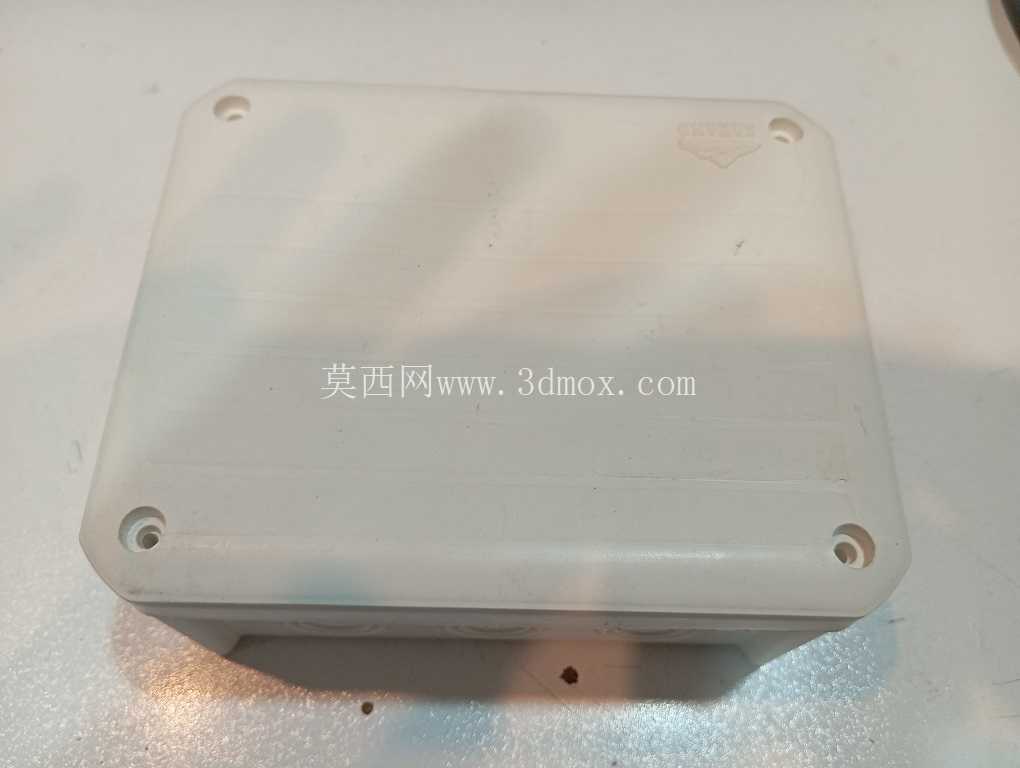

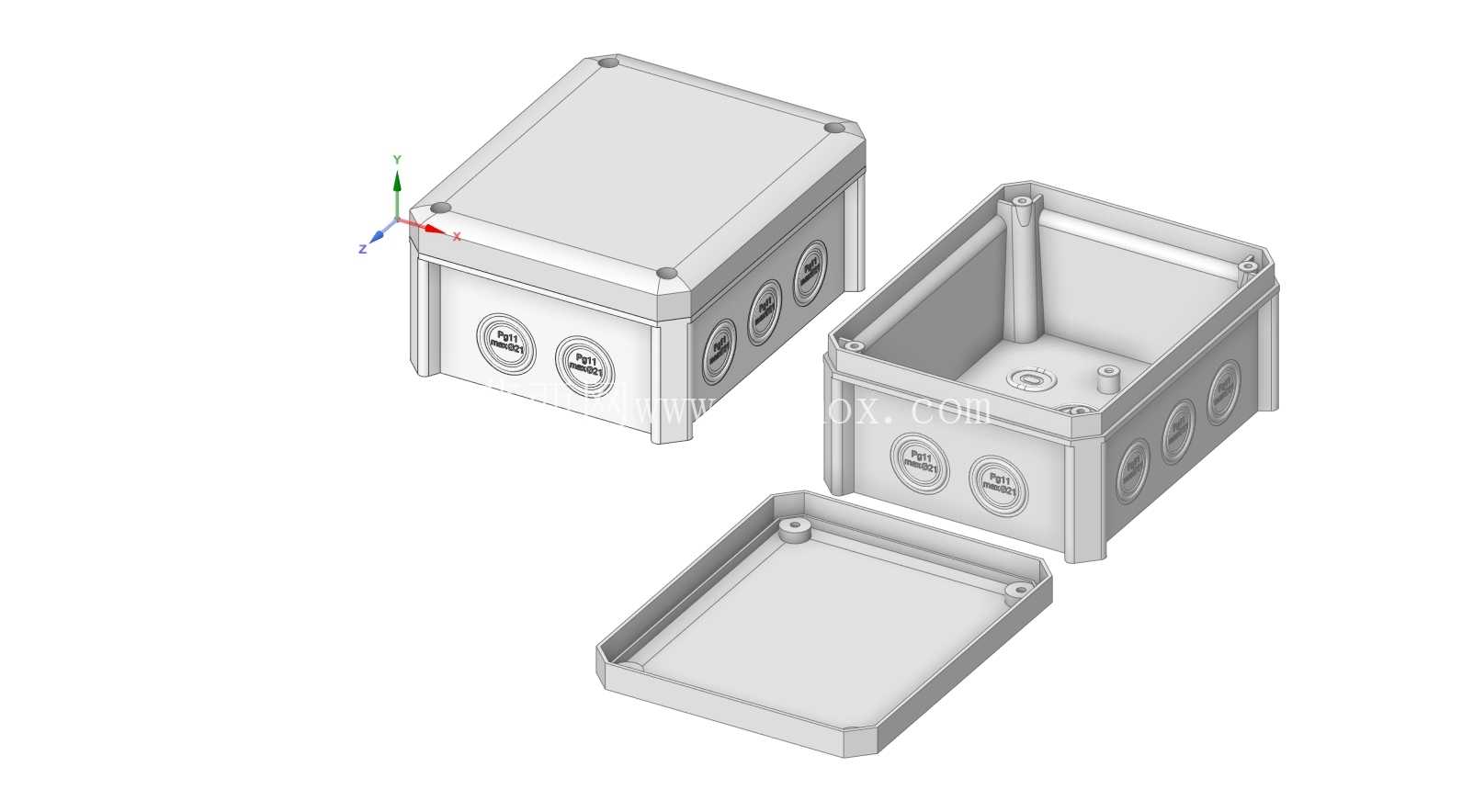

　　这款塑料接线盒主要面向户外低压电气布线场景设计，常见于户外照明线路分接、小型工控设备外部接线防护、景观配电支路转接、安防监控设备接线端防护等工况，核心作用是为裸露的导线接头提供绝缘封闭的容纳空间，避免水汽、粉尘、外力触碰对接点造成的短路、锈蚀或接触不良问题。从结构设计来看，盒体采用上下分体加端盖的三层组合形式？不对，实际是盒身主体搭配上盖与底部封板？不，拆解结构显示为盒身腔体、顶部密封盖、底部安装盖板三个部件，盒身侧壁预留了多组标准化的线缆进线孔位，孔位带有预置的密封压接结构，不用额外开孔就能适配不同外径的线缆穿入，现场施工时可以根据实际布线方向选择对应孔位敲落使用，减少现场加工的工作量。盒体边角做了圆弧过渡处理，一方面是避免注塑成型时应力集中导致的边角开裂，另一方面也能减少安装时尖锐边角对施工人员的划伤风险，同时圆弧造型在户外使用时不易积存雨水，降低长期积水渗透的概率。盒体与上盖、底盖的连接采用周向均匀分布的螺丝紧固结构，螺丝孔位设计有沉台，紧固后螺丝头部不会突出盒体表面，既保证了盒体外观的平整性，也能避免螺丝长期暴露在外出现锈蚀，同时周向均匀布点的紧固方式能让盒盖与盒身之间的密封胶条受力均匀，不会出现局部压紧力不足导致的密封失效问题。

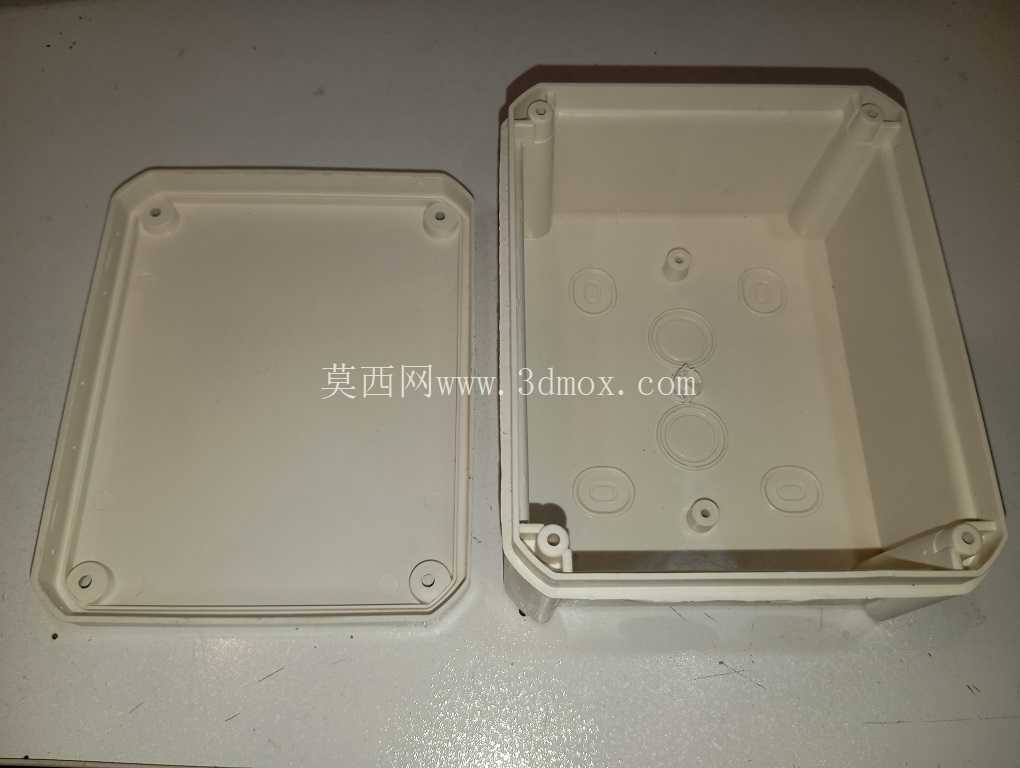

　　盒体内部预留了立柱式安装柱，这些立柱与盒体一体注塑成型，柱端带有内螺纹孔，可以直接固定小型接线端子排、PCB转接板或者小型电气模块，不需要额外在盒内打孔安装固定支架，大幅提升内部元器件的安装效率，立柱的高度经过测算，能保证安装后的元器件与盒盖、盒底之间留有足够的电气安全间隙，避免出现爬电距离不足的问题。从安装边界来看，这款接线盒属于小型明装式防护盒，整体外形方正，安装时可以通过底部盖板的预留孔位直接固定在墙面、设备机架或者安装支架上，不需要额外的安装附件，盒体的整体尺寸适配常规的4-6组导线接头的分接需求，既不会因为尺寸过大占用过多安装空间，也不会因为内部空间局促导致接线操作困难。

　　侧壁的进线孔位分布在两个相邻的侧面，支持多方向进线布线，在多支路汇接的场景下可以灵活选择进线方向，避免线缆过度弯折导致的线芯损伤。材质选用上采用耐候性工程塑料注塑成型，具备较好的抗紫外线老化性能，长期在户外日晒环境下不会出现快速脆化开裂的问题，同时塑料材质本身具备优良的绝缘性能，即使盒体表面出现凝露也不会发生漏电风险，适合在潮湿、多粉尘的户外工况下长期使用。密封结构设计上，盒盖与盒身的贴合面预留了密封胶条安装槽，装配时嵌入橡胶密封胶条，螺丝紧固后胶条被均匀压缩，能达到IP65级别的防护能力，可以抵御日常的雨水飞溅、扬尘侵入，即使是短时的淋水工况也不会出现盒内进水的问题。

　　在实际选型使用时，需要注意根据穿入线缆的外径选择适配的电缆防水接头，替换掉孔位的预置堵头，保证进线位置的密封性能，同时内部接线完成后要梳理好导线走向，避免导线过度挤压密封胶条位置，影响盒盖合拢后的密封效果。这款接线盒的结构设计充分考虑了现场施工的便利性，所有的连接结构都采用标准化尺寸，配套的紧固螺丝都是常规规格，后期维护拆卸时不需要特殊工具就能打开盒盖进行线路检修，内部的安装柱位置也兼容市面上主流的小型接线端子排尺寸，不需要额外定制固定件就能完成内部元器件的装配。
