实验室交直流可调稳压电源结构设计

项目分类:铸造模 发布时间:2026-05-21 ID:1149474
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计
  • 实验室交直流可调稳压电源结构设计

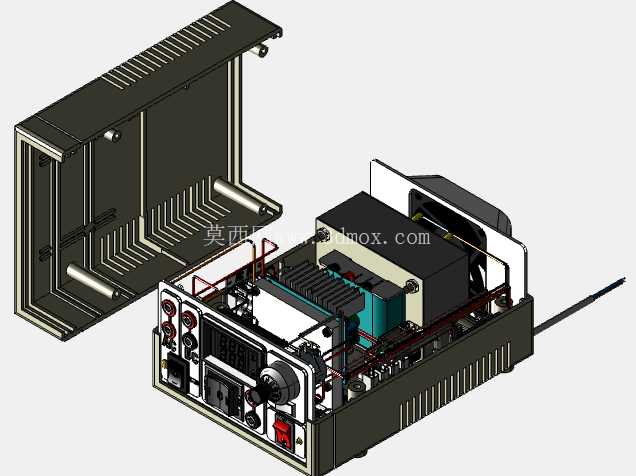

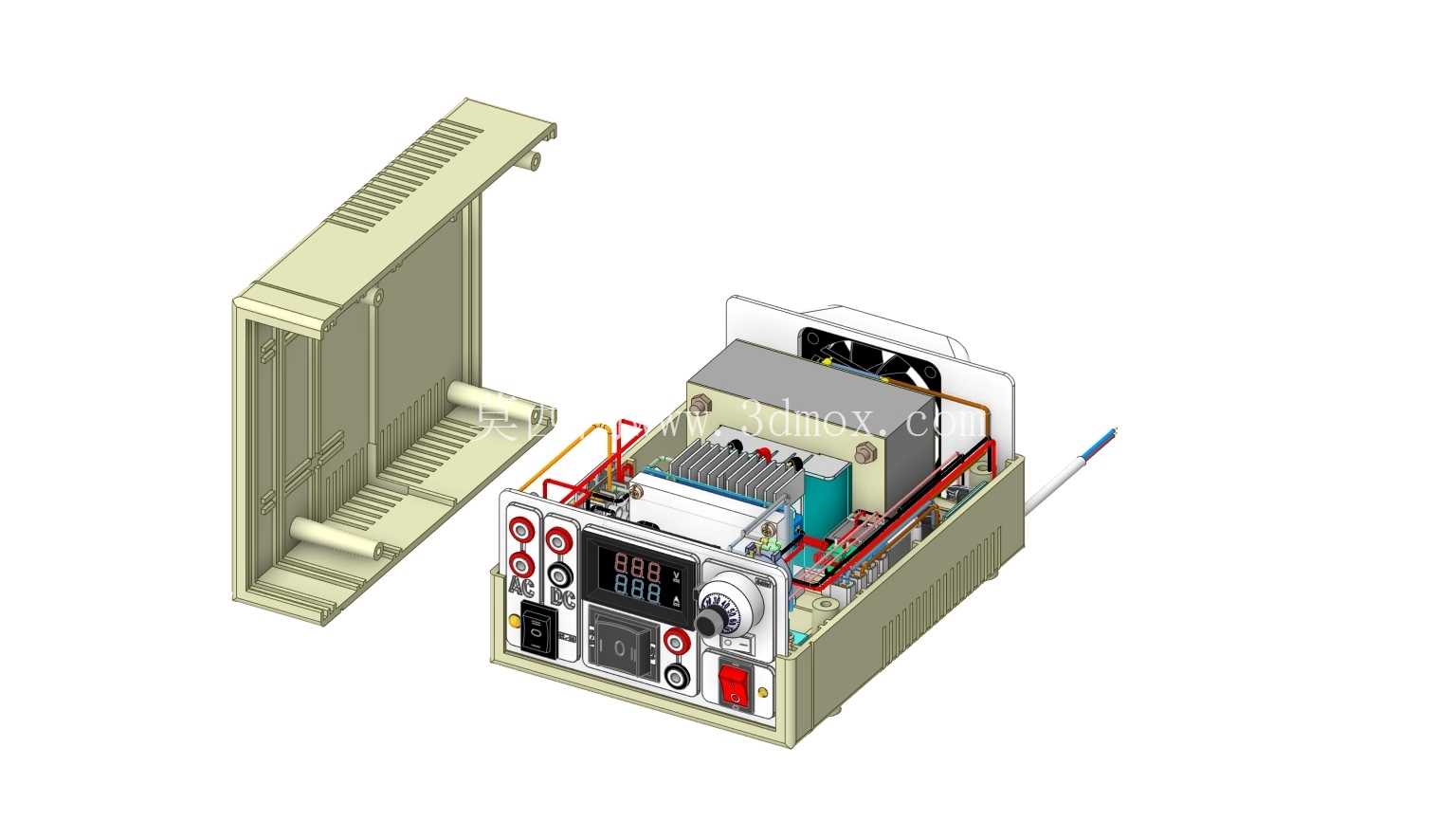

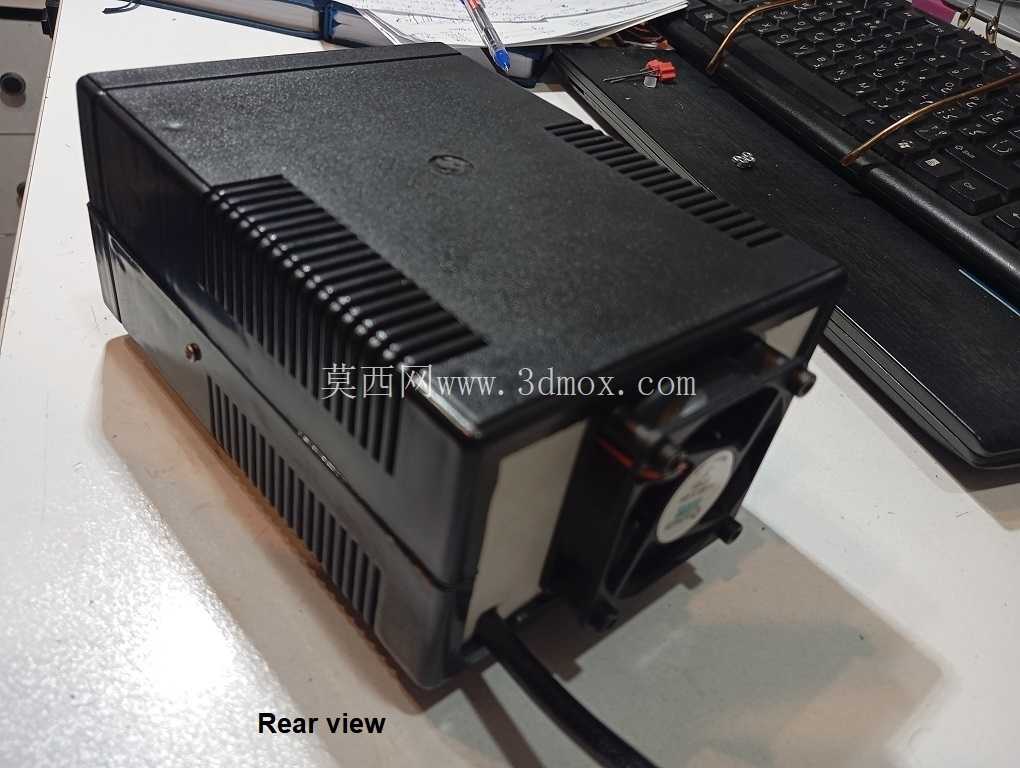

  在电子实验室、教学实训场景、小批量电子调试工位中,可调稳压电源是最基础也最高频使用的测试供电设备,本次呈现的这款交直流可调电源结构,完全围绕桌面级高频使用场景做结构适配,没有冗余的装饰性设计,所有结构特征都服务于实际使用的便利性与长期运行的可靠性。从结构布局来看,整机采用上下分体式壳体设计,上盖为单侧卡扣快拆结构,无需额外工具即可掀开上盖完成内部器件检修、接线调整或者易损件更换,上盖表面排布的通风格栅并非均匀等距开设,而是对应内部功率器件、散热风扇的出风路径做定向开孔,避免无效开孔带来的壳体强度下降,同时保证热空气可以顺着风道直接排出壳体外部,不会在壳体内形成涡流积热。

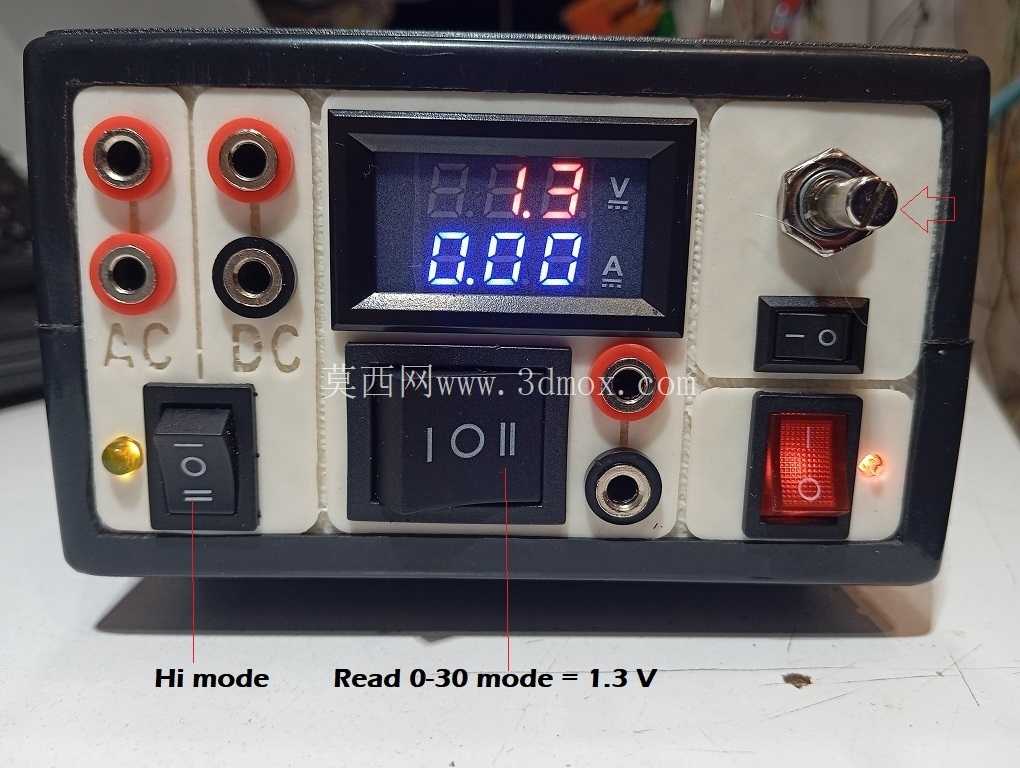

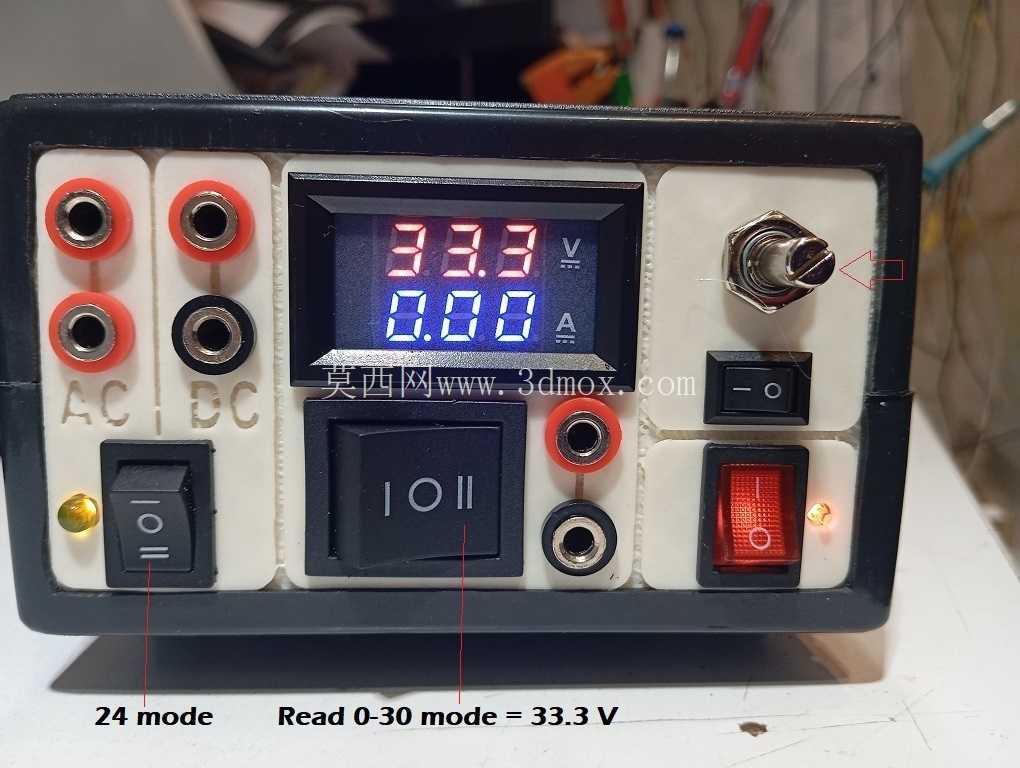

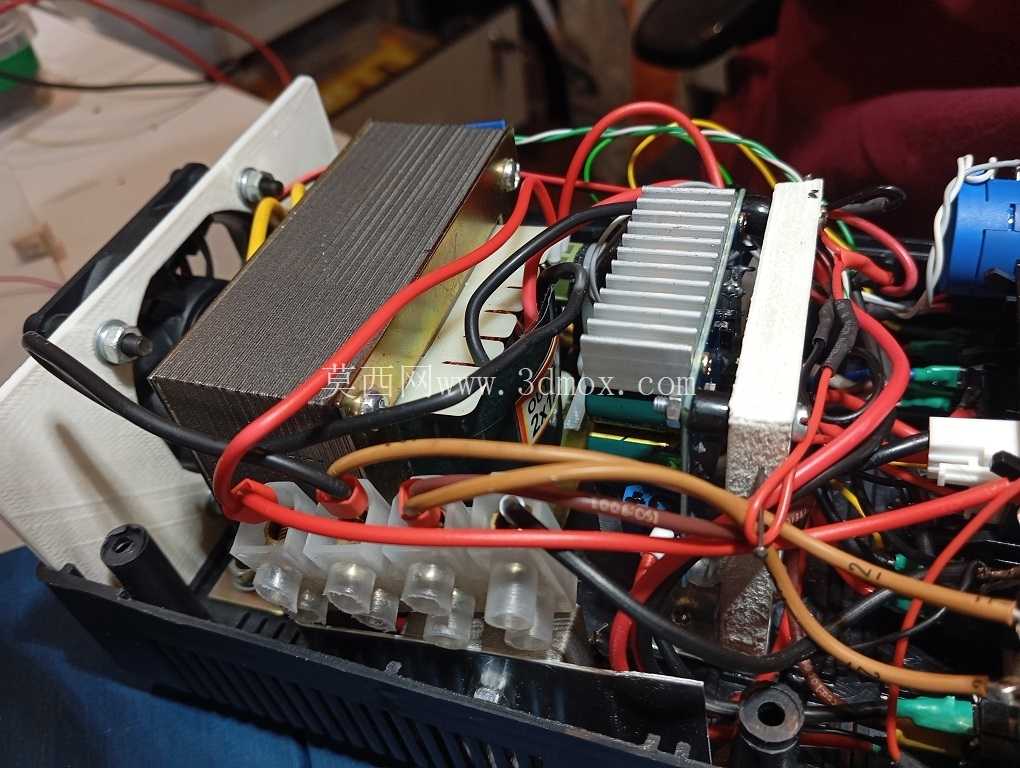

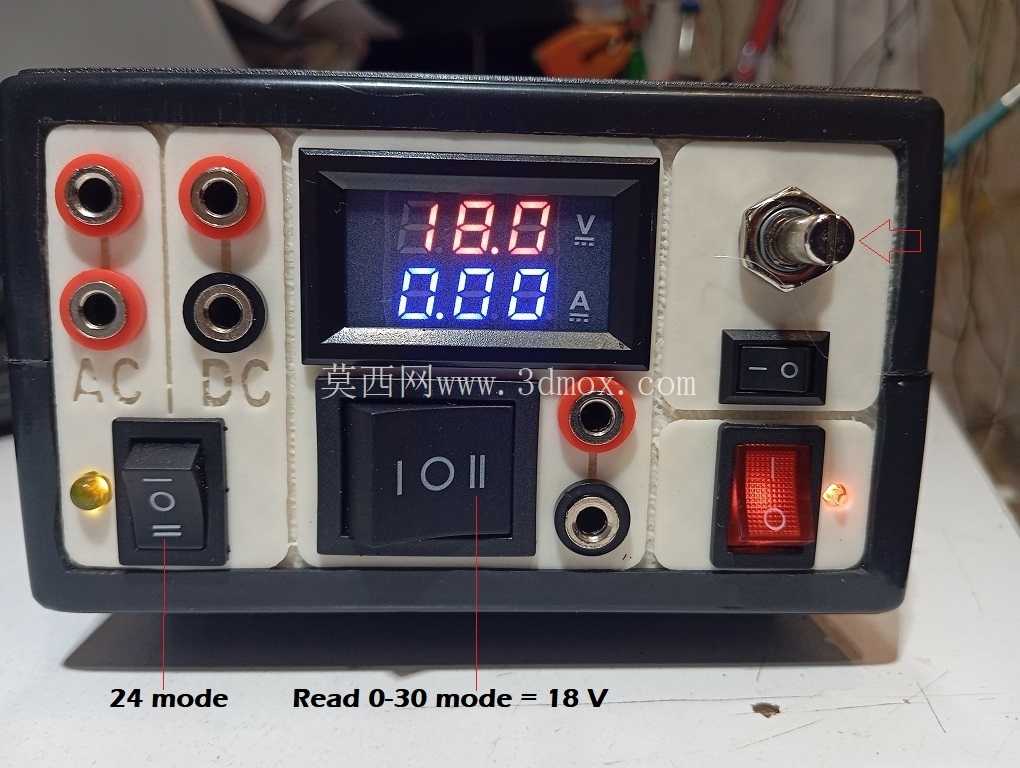

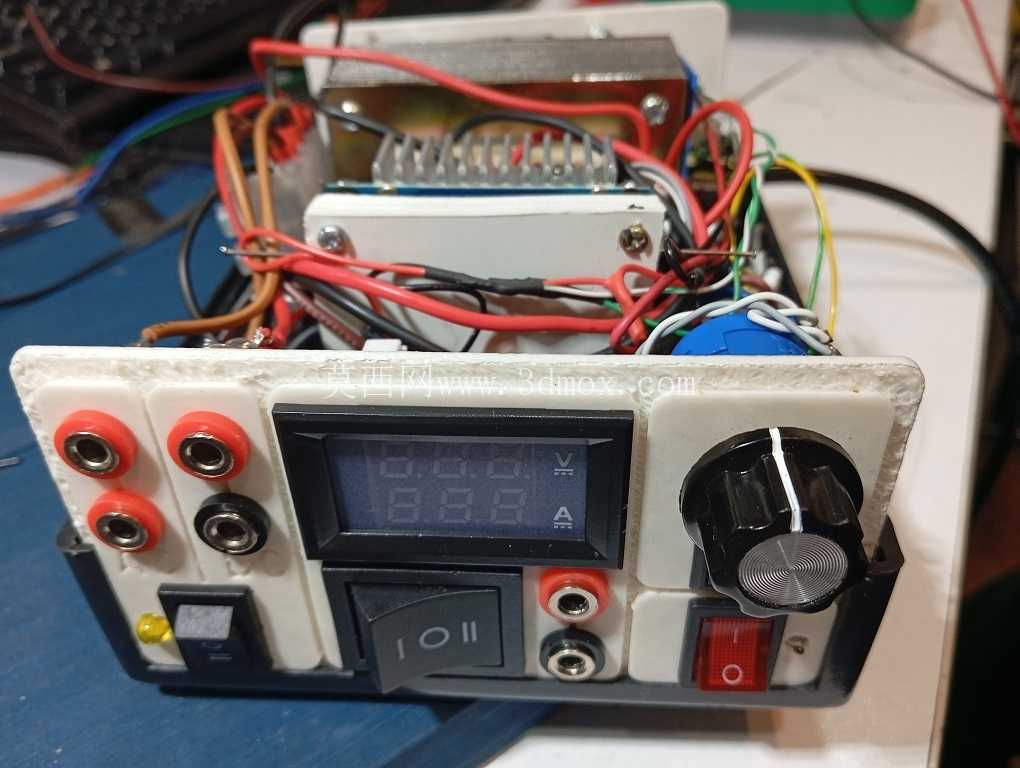

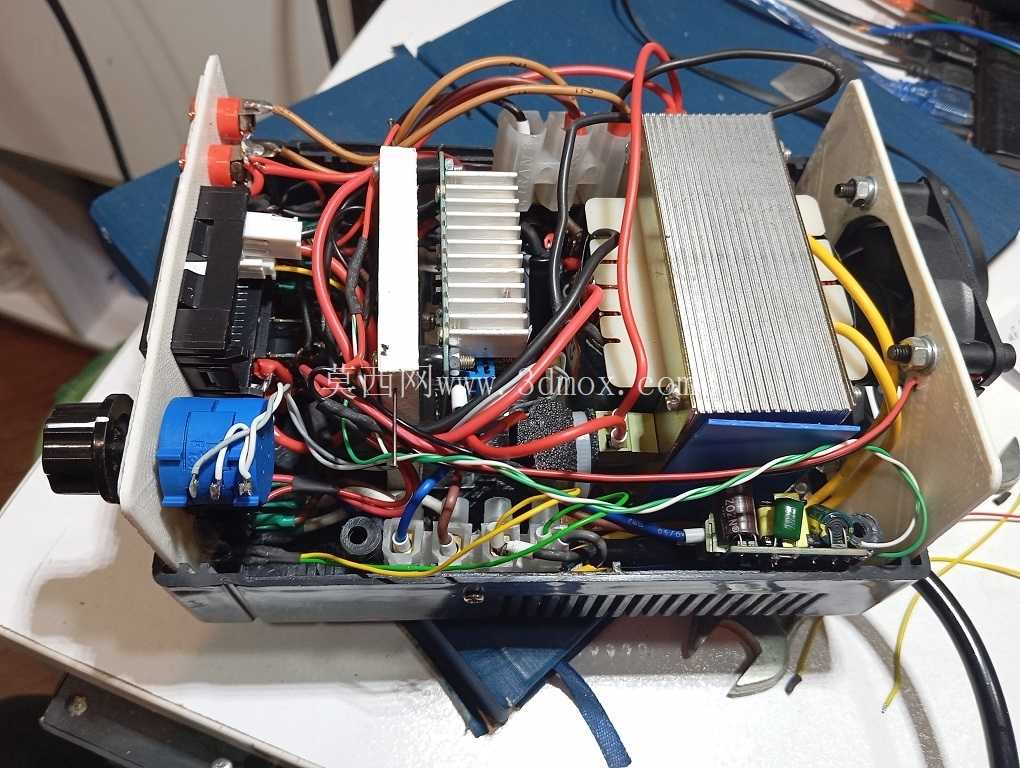

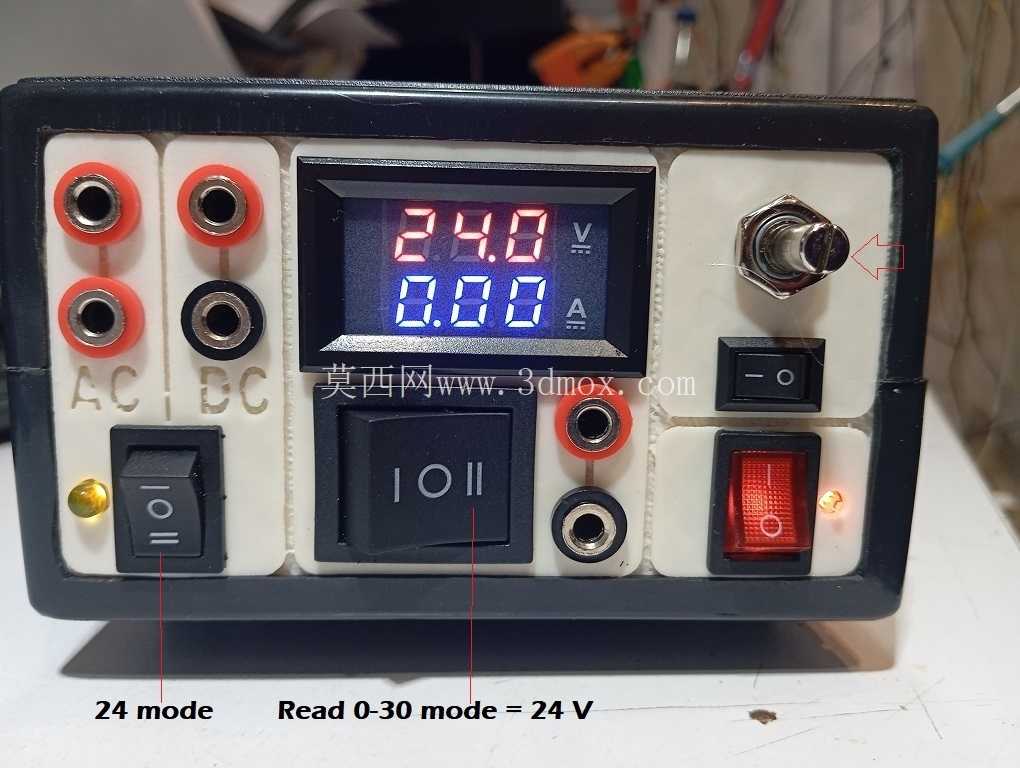

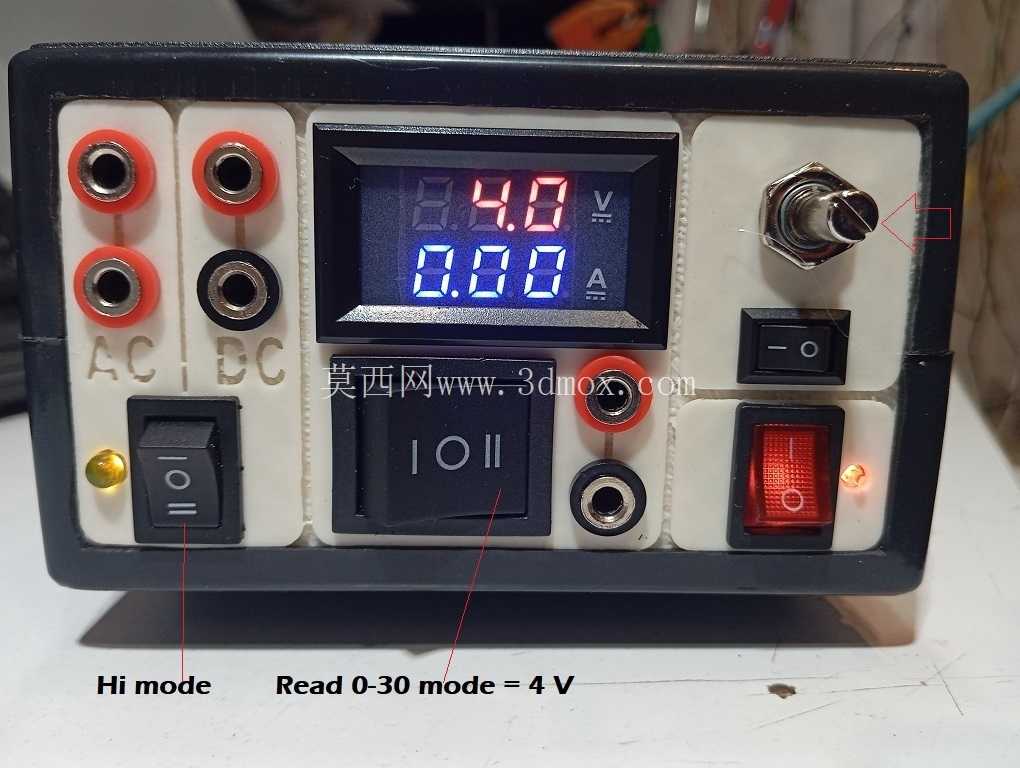

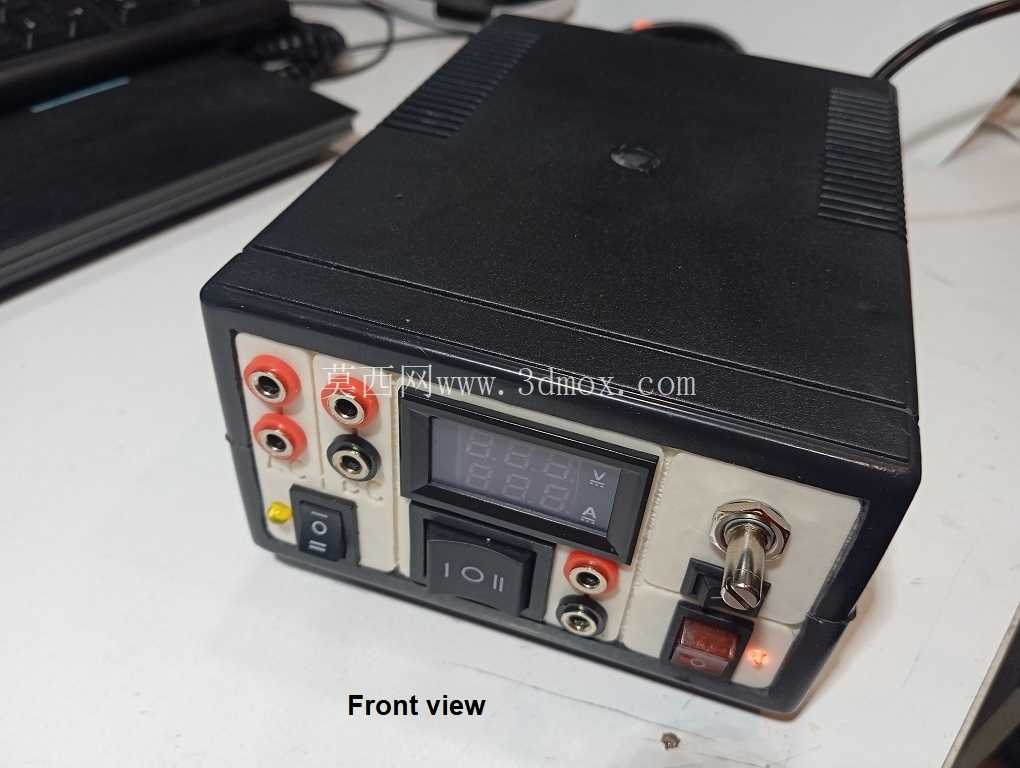

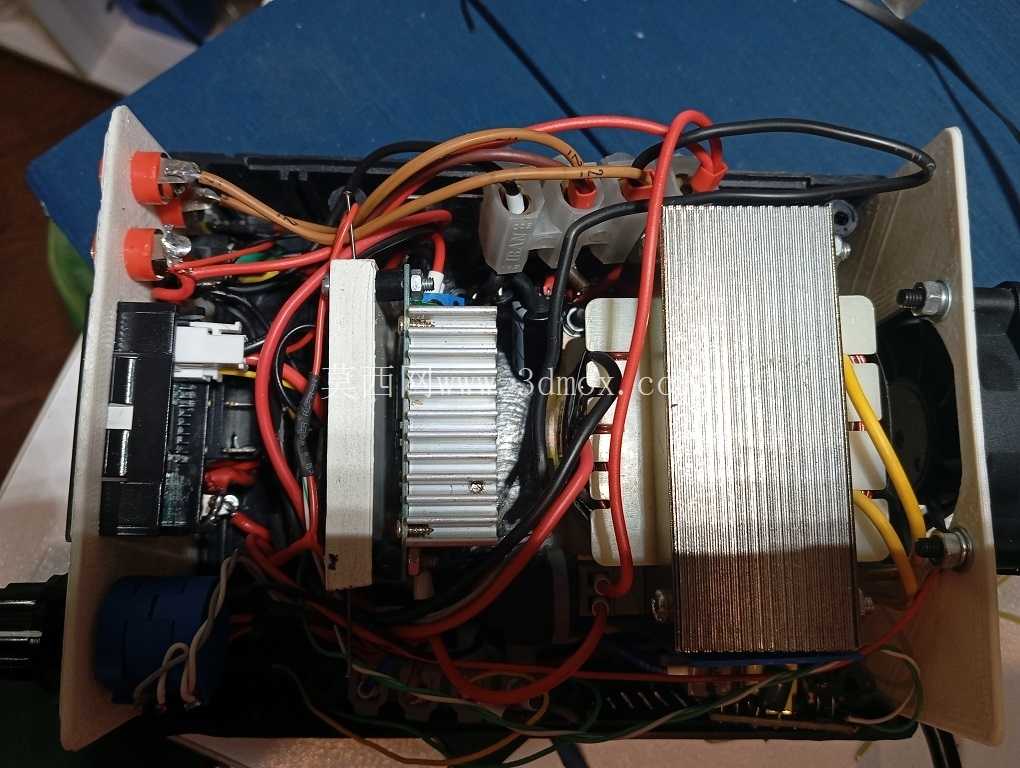

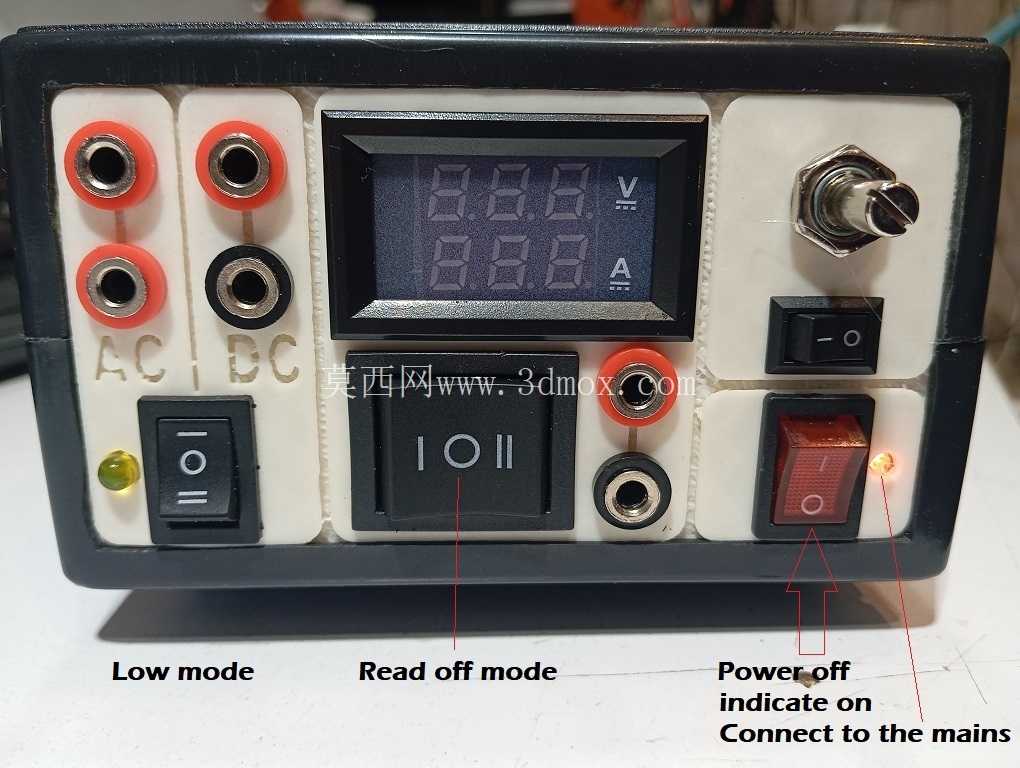

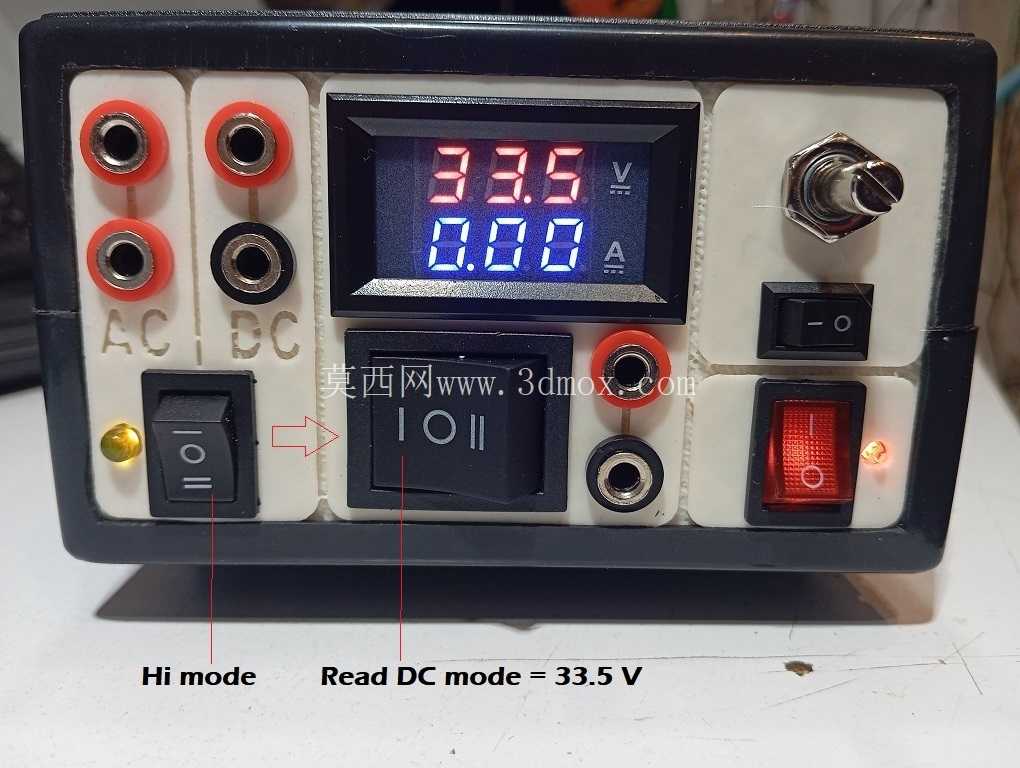

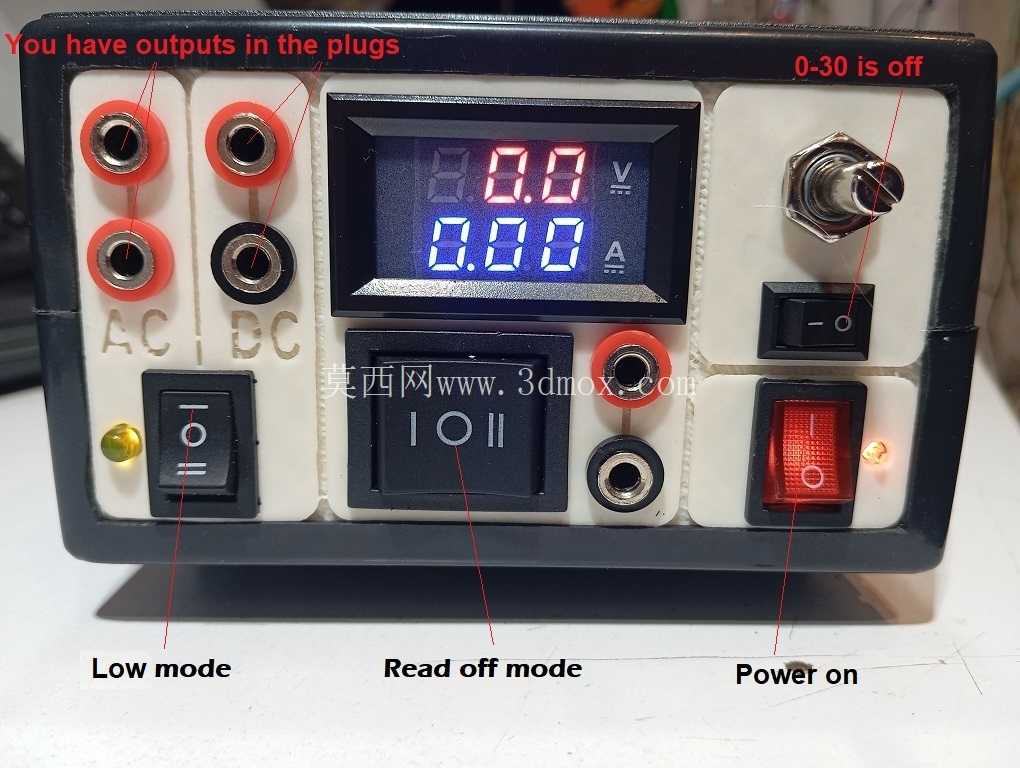

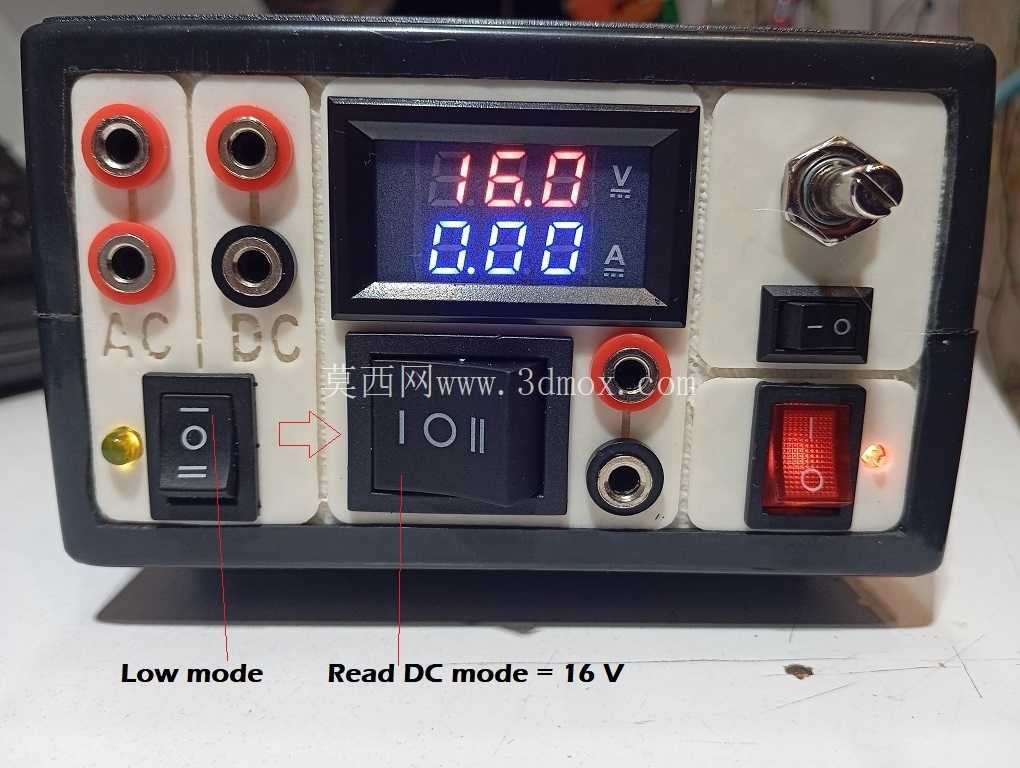

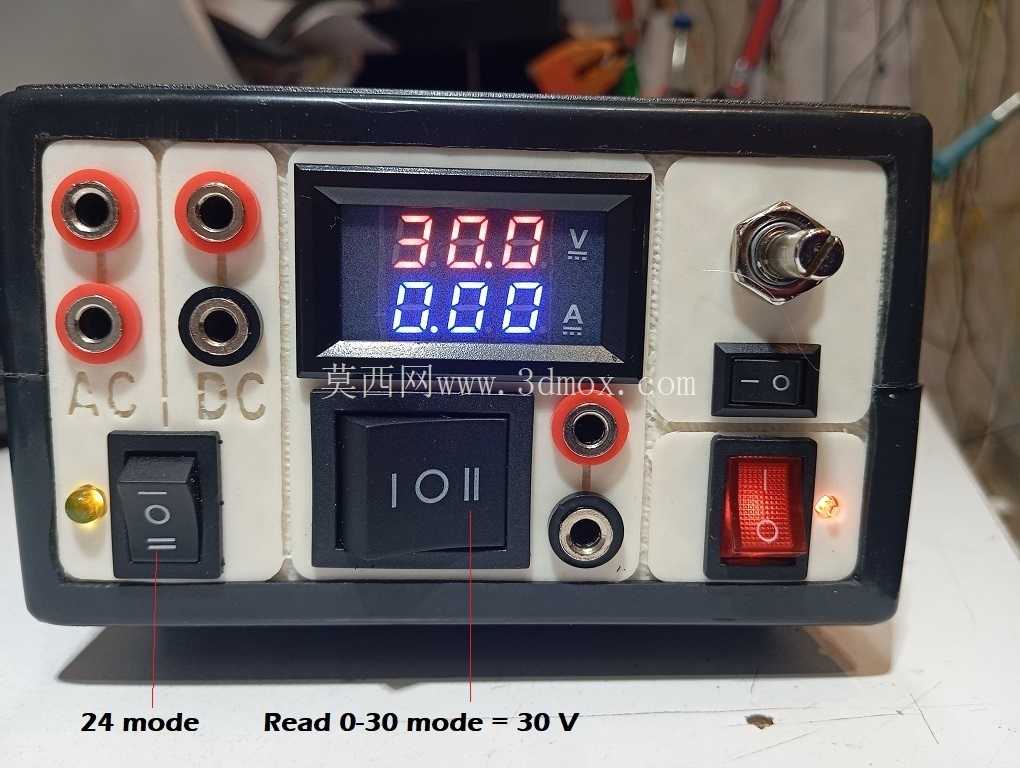

  前面板的接口布局完全遵循日常调试的操作逻辑:最左侧排布多规格接线端子,涵盖大电流香蕉插座、小信号接线柱,不同电压等级的接口用不同颜色的绝缘护套做区分,避免调试过程中误接错线;中间区域集成数码显示模块,可以实时显示输出电压、电流数值,显示模块的安装位做了下沉式设计,屏幕表面与面板平面保持1.2mm的高度差,避免日常操作中工具剐蹭划伤屏幕表面;显示模块下方设置电源总开关、输出切换拨杆,调节旋钮采用滚花防滑结构,旋钮的阻尼力矩经过调校,单指旋转即可完成精细调压,不会出现过松跳值或者过紧调不动的情况;右侧预留保险丝安装座,过载熔断后可以直接从面板外侧更换保险丝,无需拆开壳体。内部结构的排布充分考虑电磁兼容与散热需求:工频变压器布置在壳体后侧靠近进风口的位置,大重量的变压器直接与底壳的安装凸台通过螺丝锁固,底壳对应位置做了加强筋结构,避免整机搬运过程中变压器重量拉扯导致壳体变形;整流桥、调压模块、功率管等发热器件统一安装在铝制散热片上,散热片正对轴流风扇的出风方向,风扇的供电线路单独做了走线槽固定,避免与主功率线路交叉产生电磁干扰;输出端的滤波电容靠近前面板接线端子布置,缩短输出大电流的走线长度,减少线路压降带来的输出误差。

  壳体的安装边界完全适配标准桌面工位的摆放需求,整机底壳四个角设置橡胶防滑脚垫,脚垫高度5mm,既可以保证底壳与桌面之间留有进风间隙,也能避免设备拖动时刮花桌面;壳体两侧没有外凸的安装结构,整机宽度控制在180mm以内,深度240mm,高度120mm,可以直接放置在标准实验台的设备层架上,不会与周边的示波器、信号发生器等设备产生空间干涉。上盖与底壳的配合面做了错位止口结构,合盖后可以达到基础的防尘效果,避免实验室环境中的焊锡渣、灰尘从配合缝隙落入设备内部造成短路隐患;所有内部走线都通过线卡固定在底壳的走线柱上,不会因为设备搬动出现线路移位触碰发热器件的情况;前面板的所有接口都做了防松设计,接线端子拧入后背后有锁紧螺母固定,长期插拔接线也不会出现端子松动脱落的问题。

  这款电源的结构设计没有追求花哨的外观造型,所有细节都围绕实验室场景下的长期高频使用做优化,从快拆检修结构到风道设计,从接口布局到安装尺寸边界,都贴合一线电子调试、教学实训的实际使用需求,结构件的壁厚统一设置为2mm,既保证壳体有足够的结构强度,也不会造成材料的浪费,适合小批量生产加工,对应的三维结构完整还原了所有装配关系,包括卡扣配合量、螺丝安装柱的高度、散热片与周边器件的安全间隙都做了准确的还原,可以直接作为同类桌面电源产品结构设计的参考,也可以用于实训教学中的结构装配演示。
