电子项目用带数显调压塑料盒结构

做电子调试类工装的时候，最头疼的就是零散模块堆在桌面，接线乱、碰线短路风险高，还容易落灰损坏元件，这款塑料壳体的设计刚好瞄准了桌面电子实验、小功率电源调试的实际使用场景，把常用的调压、显示、接线功能全部整合在半开式的透明盒体内，不用额外做外壳封装，拿来就能装核心功能模块。

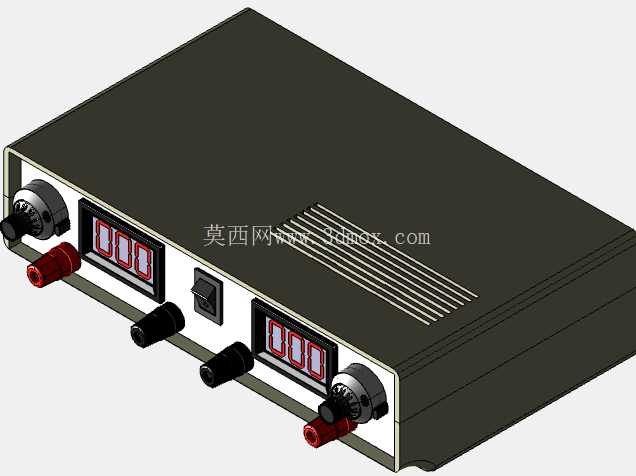

从实际使用的角度看，这个壳体的前面板布局完全贴合日常调试的操作逻辑：两块红色数码管显示屏嵌在面板中上部，站立操作时视线刚好平齐，不用低头弯腰就能看清输出电压、电流的实时数值，避免调试时读数偏差；显示屏两侧布置的带刻度旋钮，分别对应电压粗调、电流限位调节，旋钮表面做了防滑滚花，戴薄劳保手套操作也不会打滑，旋钮旁预留的红色接线端子是大电流输出端，采用按压式接线结构，不用拧螺丝就能快速接插测试导线，端子旁的黑色香蕉插座是信号测试端，适配常规的示波器、万用表表笔，不用额外转接头就能直接测量。

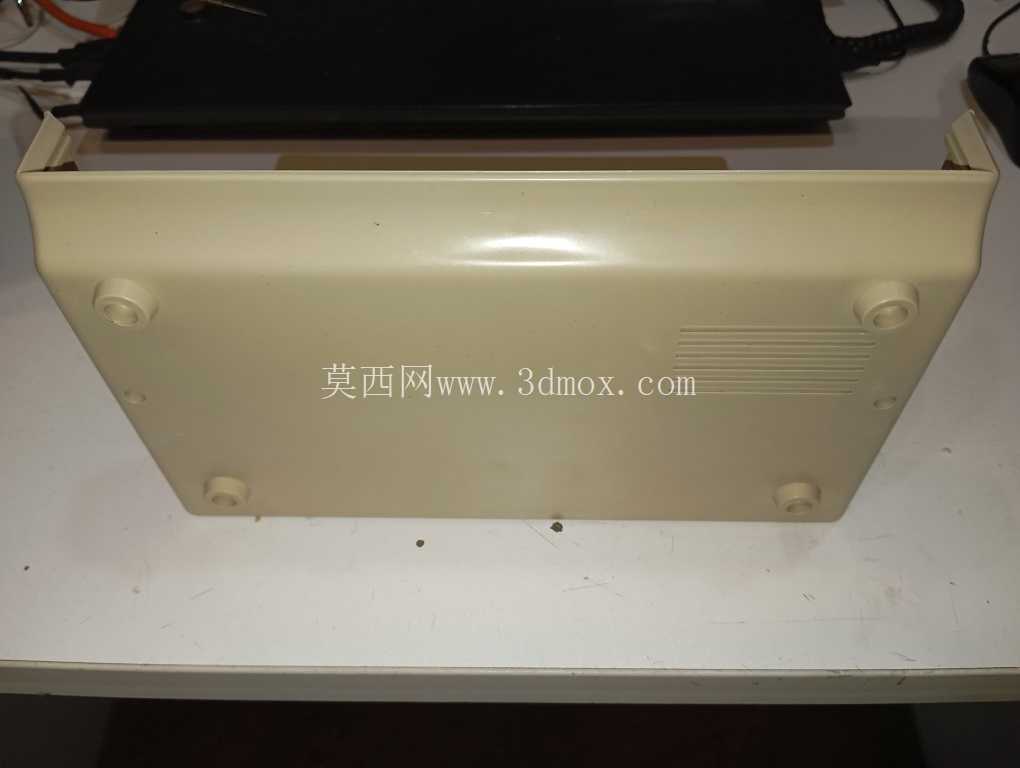

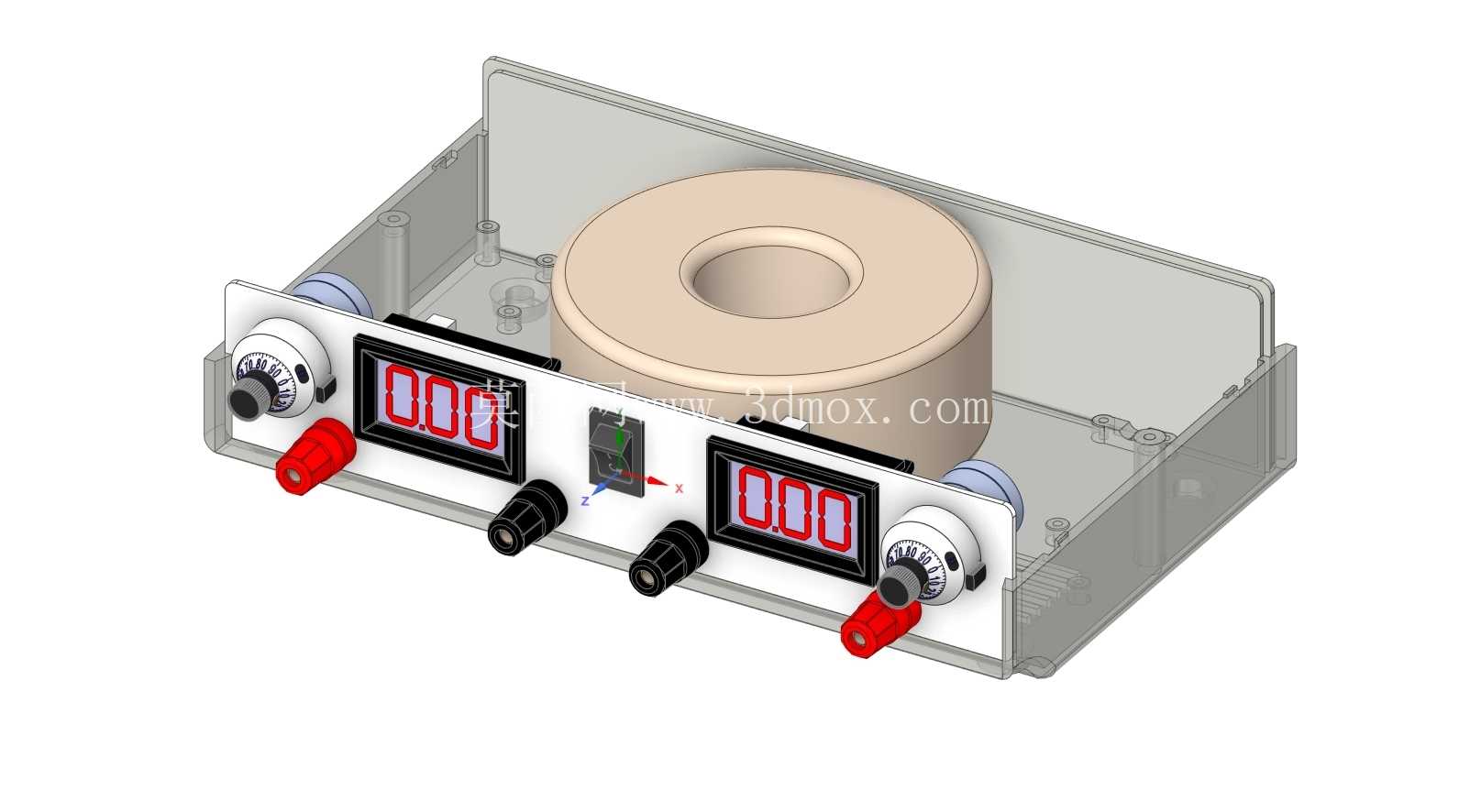

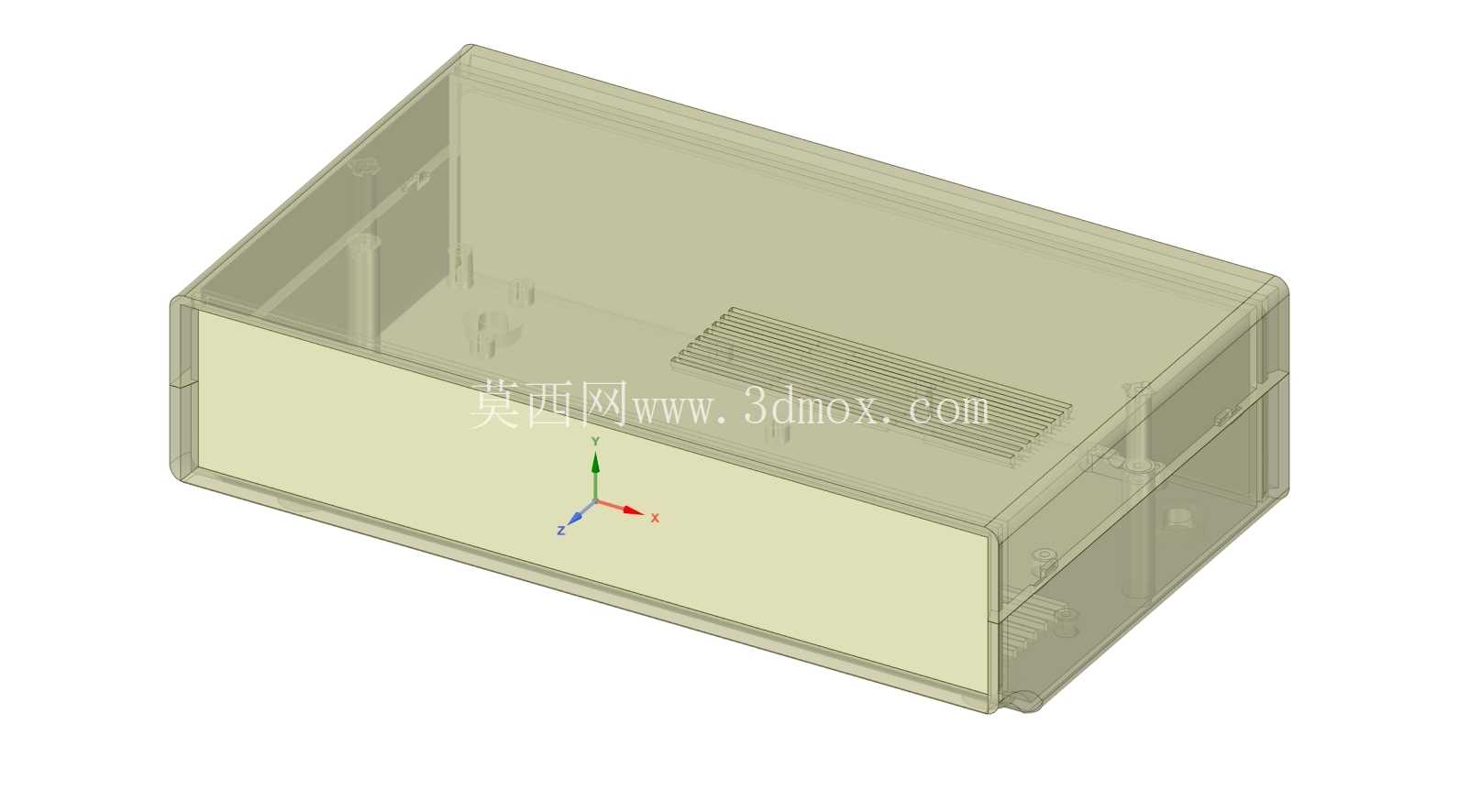

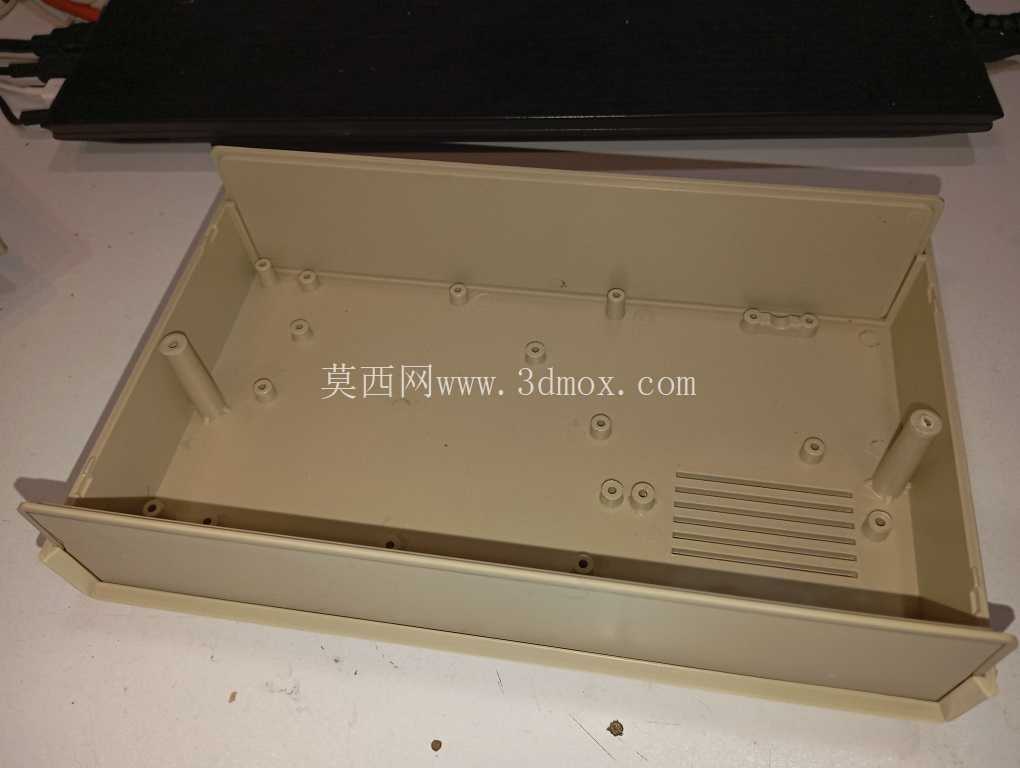

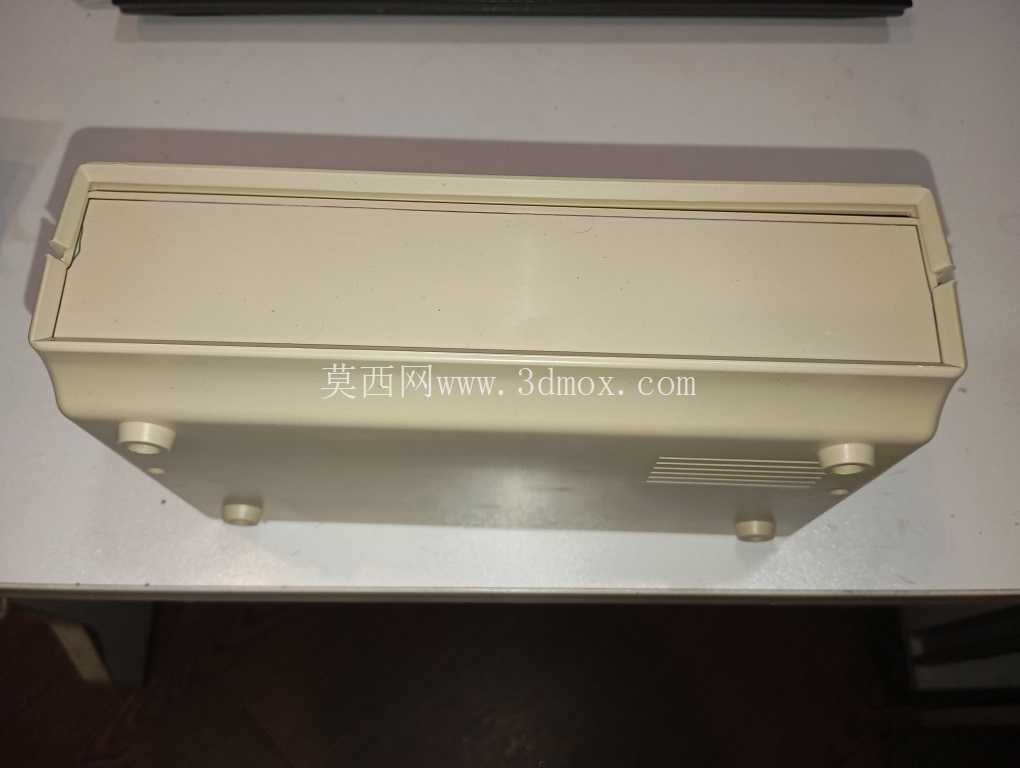

设计思路上没有做全封闭的盒体，反而把上盖和后侧做成半透明的PC材质，一方面能直接看到内部环形变压器、整流模块的安装状态，出现接线松动、元件过热的时候不用拆壳就能快速排查，另一方面半透明材质的抗冲击性比普通亚克力好，日常桌面磕碰不会轻易开裂；盒体底部预留了四个安装柱，对应内部环形变压器的固定孔位，变压器直接锁在底板上，能降低整机重心，避免接线时盒体滑动，同时安装柱的高度刚好让变压器和底板留出3mm间隙，方便走主回路的粗线，不会出现导线被压破绝缘层的问题。

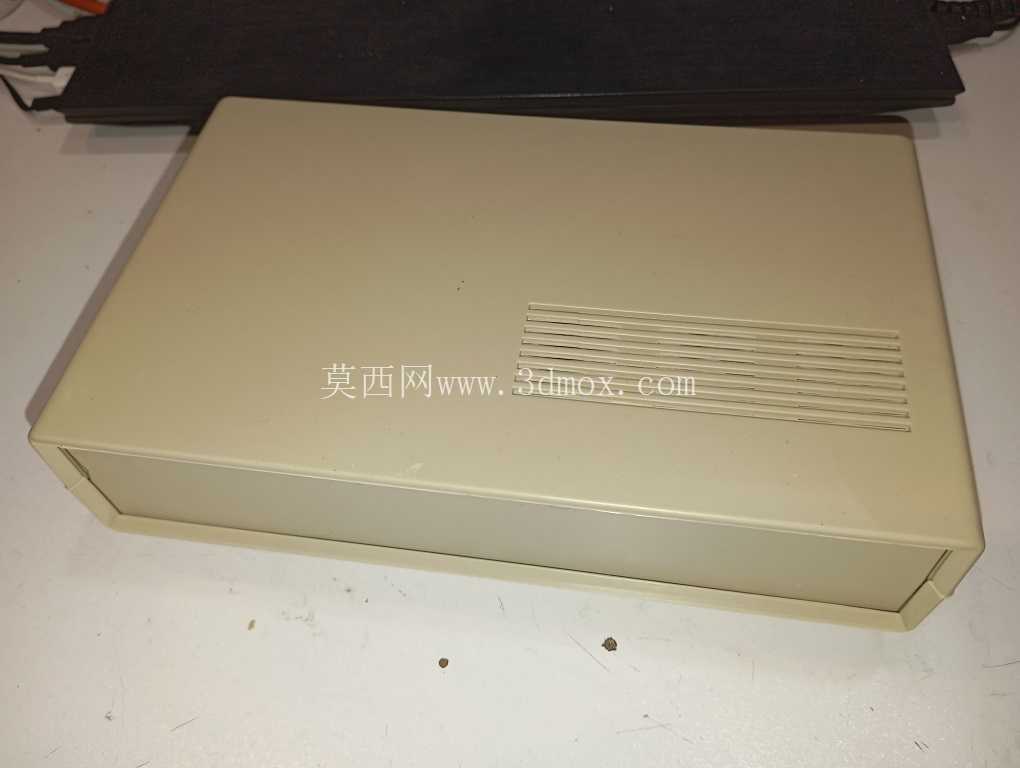

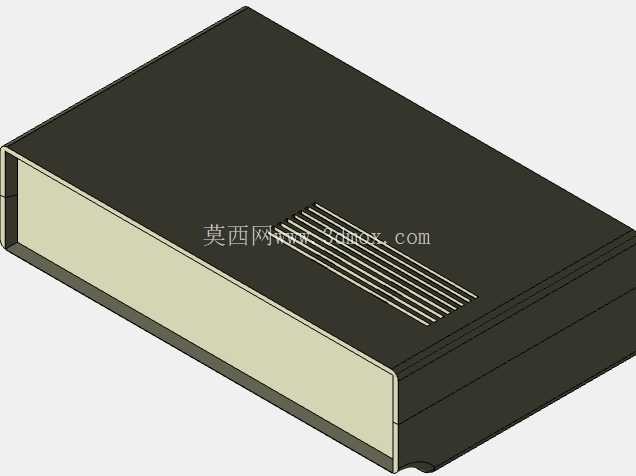

安装边界方面，盒体整体宽度控制在200mm以内，深度150mm左右，高度不超过100mm，刚好能放在常规的桌面防静电工作台的工具架层，不会占用太多操作空间；前面板的所有操作元件都突出面板表面不超过15mm，多台设备并排摆放的时候不会互相干涉，后侧预留的走线槽宽度10mm，主电源输入线从后侧引出，不会和前面的测试导线缠绕；盒体两侧做了内凹的抠手位，需要移动设备的时候不用抓着导线提，避免扯断内部接线。

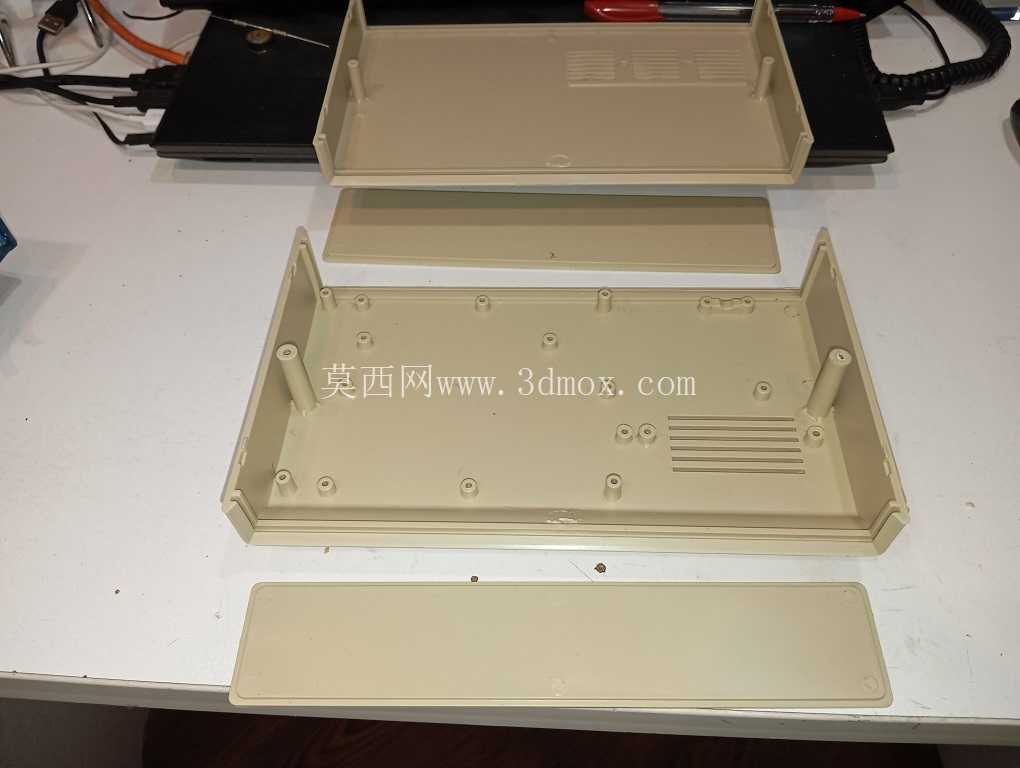

实际应用中，这个壳体除了装可调电源模块，也能适配小功率电子负载、电池容量测试模块的安装，前面板的开孔尺寸是通用规格，更换不同功能的数显表、旋钮时不用重新打孔，内部的安装柱预留了多组孔位，能适配不同尺寸的环形变压器、PCB板安装，不用额外做转接支架；盒体的边角都做了R3的圆角处理，日常搬运的时候不会划伤手，也不会刮坏桌面的防静电垫，前面板和盒体采用卡扣加螺丝的双重固定，经常拆壳调整内部接线的时候，卡扣能先定位面板，再拧两侧的固定螺丝，安装效率比全螺丝固定的结构高不少。

从结构强度的角度考虑，盒体的壁厚做了2.5mm，日常放置1kg以内的内部元件不会出现壳体变形，前面板因为要固定接线端子、旋钮等受力元件，壁厚加厚到3mm，频繁插拔导线、拧动旋钮的时候面板不会翘曲；内部的隔断筋把高压变压器区域和低压信号区域分开，避免高压干扰数显表的测量精度，隔断筋上预留了穿线孔，高低压导线分开走线，符合电子设备的安全间距要求。
