三通道PWM脉冲信号发生器控制板

在工业自动化测试、小型实验装置调试、教学演示平台搭建这类场景里，经常需要用到可灵活调节参数的脉冲信号源，这款三通道PWM信号发生模块，就是针对这类小空间、多通道独立调控的需求设计的硬件单元。从实际使用场景来看，它可以直接嵌入到小型电机调速测试台、LED亮度梯度调试装置、舵机角度校准工装里，不需要额外搭建复杂的信号发生电路，只需要接入对应供电，就能独立输出三路互不干扰的PWM脉冲信号，覆盖1Hz到150KHz的频率范围，足够覆盖绝大多数低压小功率被控对象的信号输入需求。

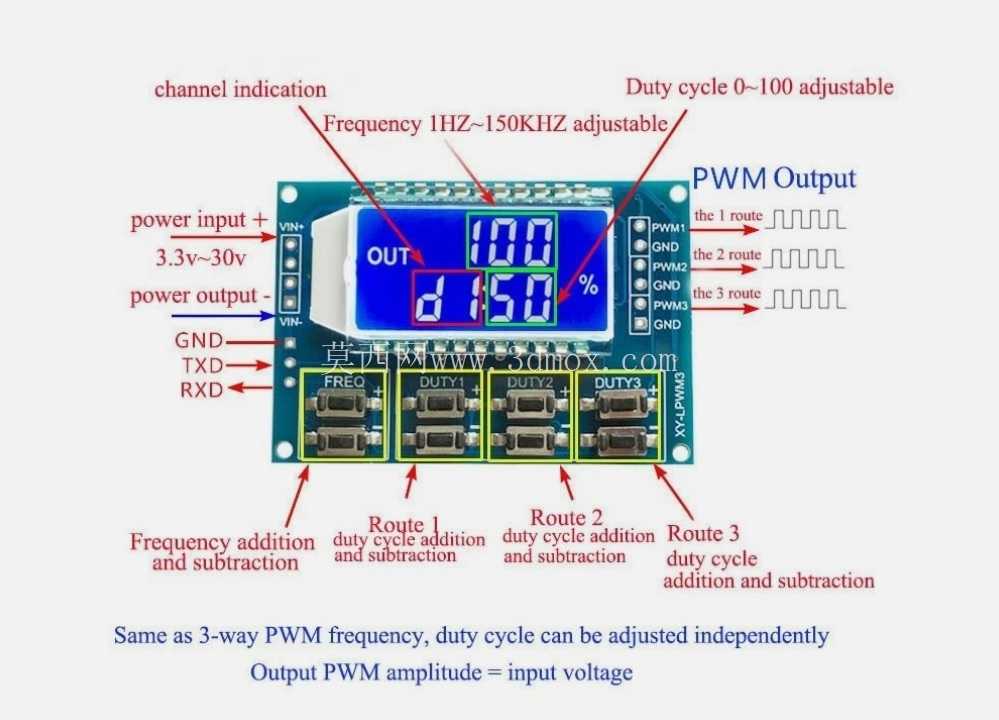

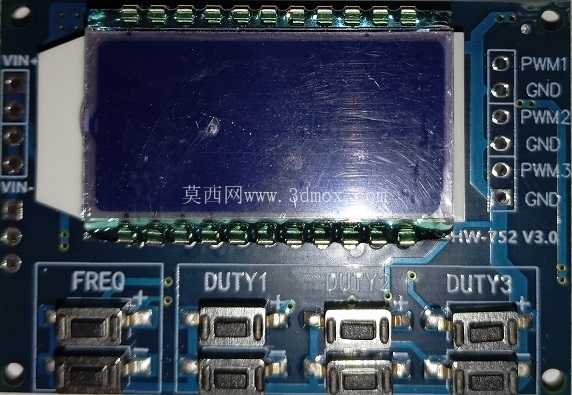

从功能设计逻辑上，这块板卡把三路独立的参数调节按键直接布局在板身正面，每一路对应一组调节按键，分别可以调整对应通道的输出频率、占空比参数，不需要外接上位机做参数配置，现场调试的时候直接通过按键就能完成参数微调，对于没有配套程控系统的简易测试场景来说，这种纯硬件手动调节的设计反而能降低部署门槛，减少额外的通讯接线与配置流程。板载的液晶显示屏直接覆盖在板身上方，和按键区域做了分层布局，屏幕可以实时显示当前每一路通道的输出参数，调试的时候不需要外接测量仪表就能直观确认当前输出状态，避免参数误设导致的后端设备运行异常。

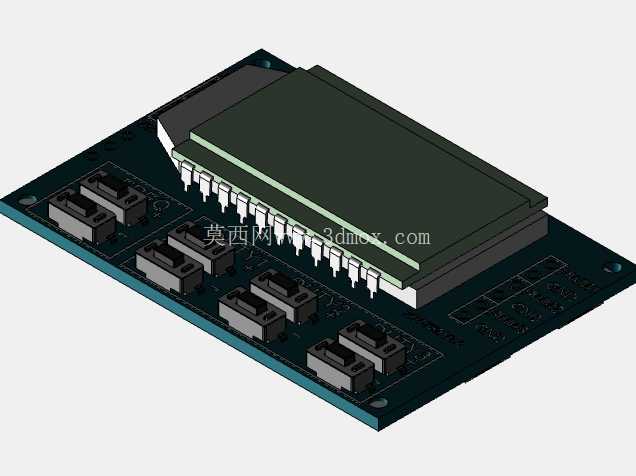

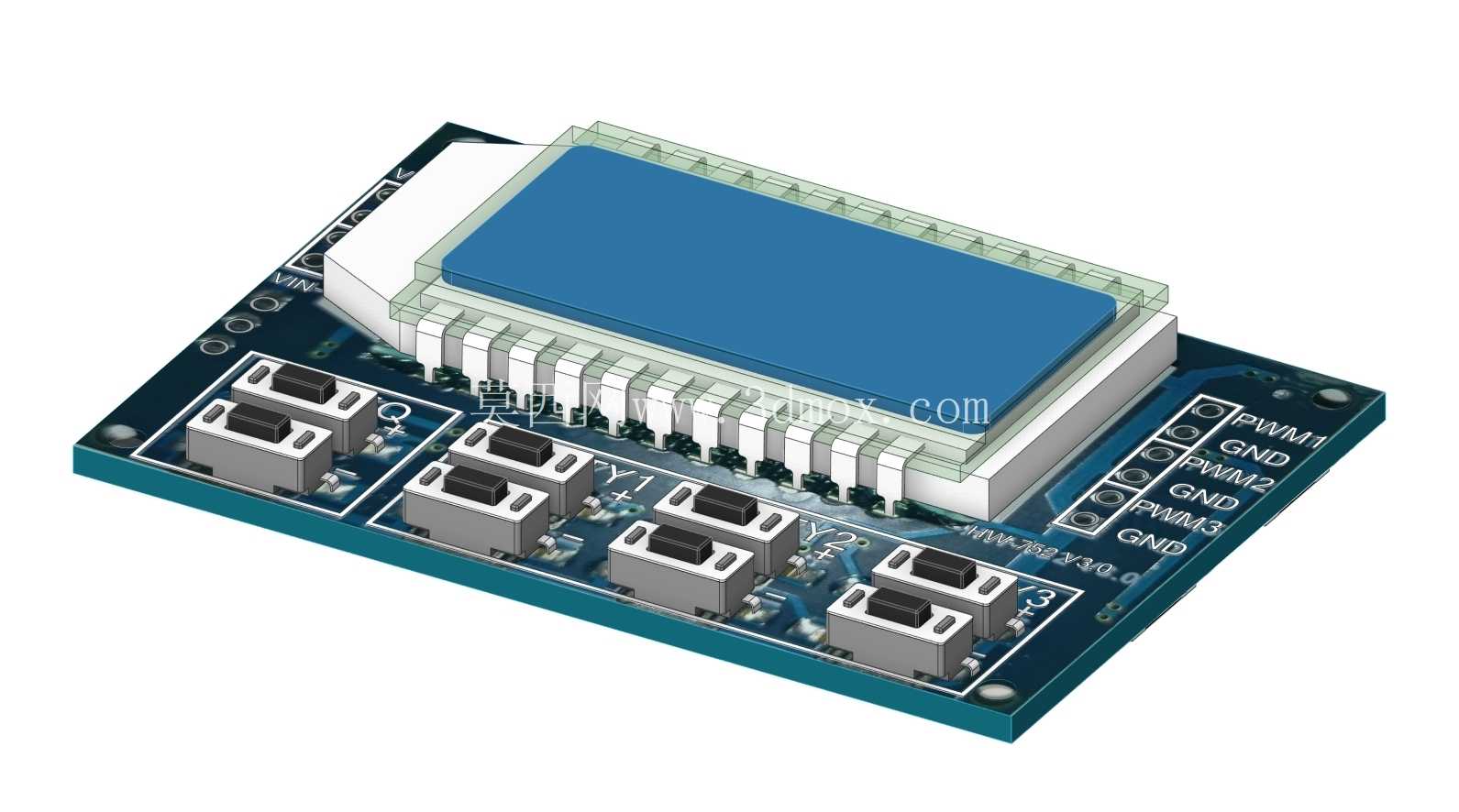

结构设计上，整块板卡采用标准PCB基板作为承载主体，所有直插元件、贴片元件都布局在基板同一侧，液晶模块通过排针直接焊接在基板上，和基板之间预留了足够的散热间隙，避免长时间运行时屏幕发热影响周边元件的稳定性。输出接口统一布置在板卡的侧边，每一路PWM输出都配套对应的GND引脚，接线的时候可以直接通过杜邦线对接后端被控设备，不需要额外做引脚转接。板身的安装孔位预留了标准的通孔尺寸，可以直接通过铜柱固定在亚克力安装支架或者设备内部的安装平面上，安装边界清晰，不会和周边的其他电路模块产生结构干涉。

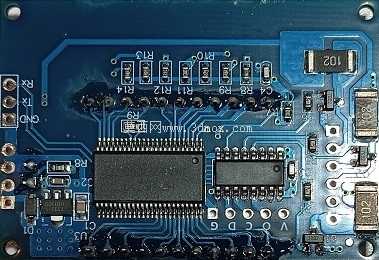

从电路布局的细节来看，按键元件采用了侧插式的轻触开关，按键的按压行程适中，表面的键帽高度统一，调试按压的时候不会出现卡滞问题，每一个按键旁边都印有对应的通道标识与功能标识，即使没有配套说明书，现场操作人员也能快速识别按键对应的调节功能。输出引脚的焊盘做了加大处理，多次插拔接线的时候不会出现焊盘脱落的问题，适合实验室场景下频繁拆装接线的使用需求。板身的走线做了等长处理，三路信号输出的路径长度保持一致，避免高频输出时不同通道之间出现信号延迟差，保证多通道同步输出时的信号一致性。

实际选型适配的时候，这块模块不需要额外搭配信号调理电路，输出的PWM电平可以直接匹配绝大多数单片机、舵机、小型驱动板的输入电平要求，对于做小型自动化装置原型开发的结构工程师来说，不需要额外花时间设计信号发生电路，直接把这个模块整合到整体结构里，就能快速完成脉冲信号输出部分的功能搭建，缩短原型验证的周期。安装的时候只需要注意板身下方预留足够的走线空间，避免导电材质接触PCB背面的走线造成短路，屏幕上方不要放置遮挡物，保证参数显示区域可视即可，整体的安装容错率较高，即使是初次做电路模块整合的结构设计人员，也能快速完成模块的布局固定。
