双路可调电源兼元件检测装置结构设计

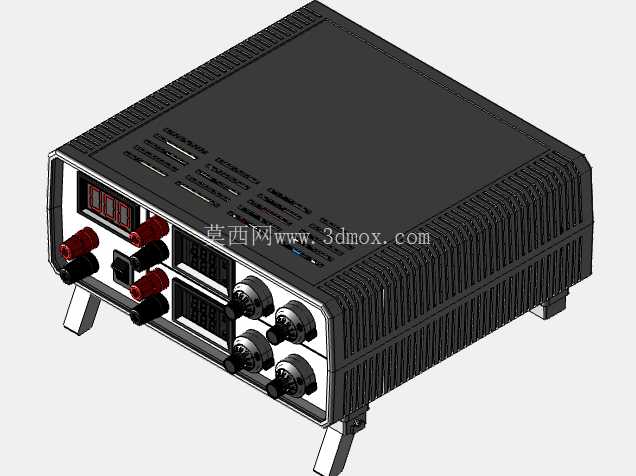

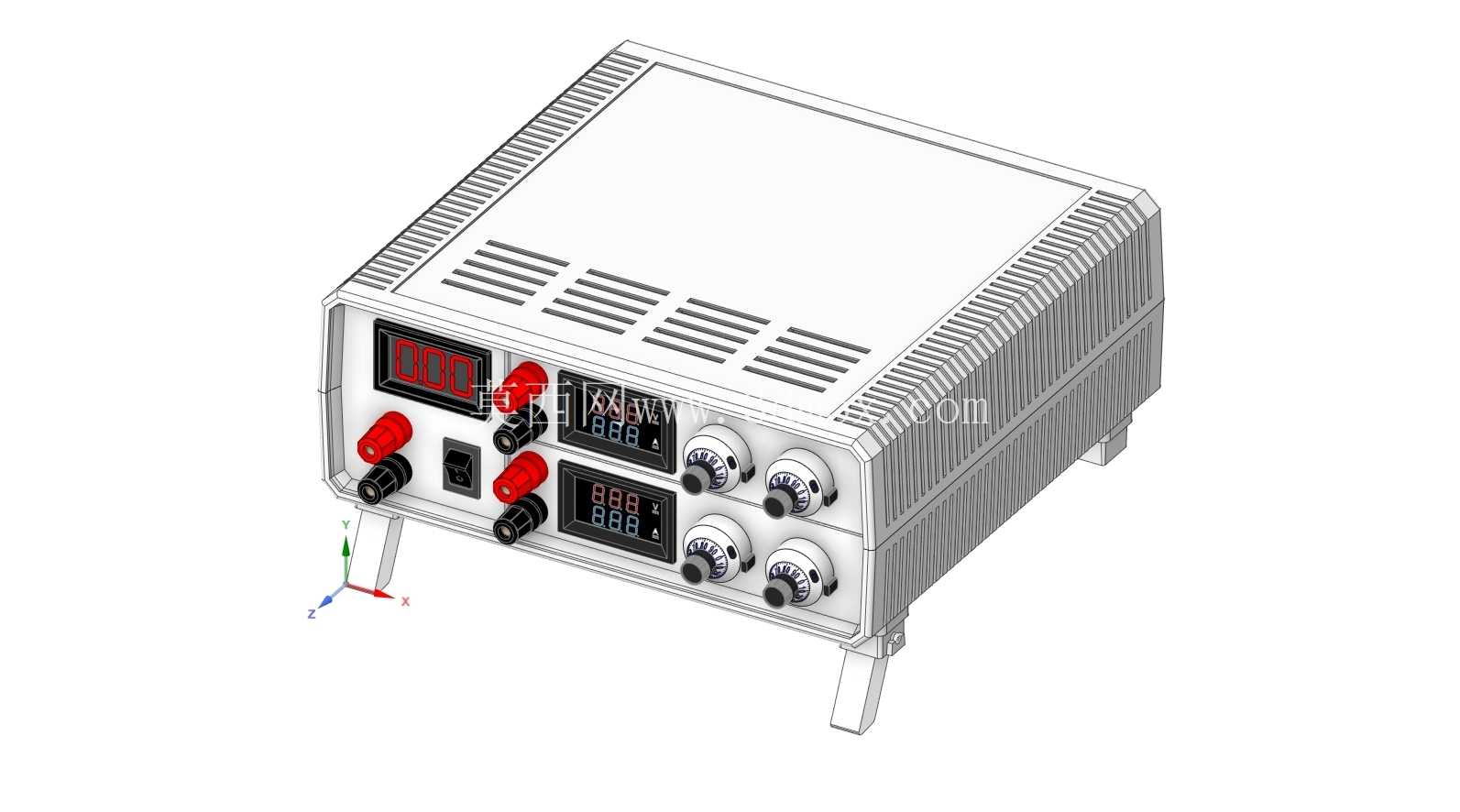

　　在电子研发、维修实训、小批量元器件筛选的日常作业场景里，这类集成双路可调输出与元件测试功能的台式设备，是工位上使用频率极高的基础工装。不同于单一功能的线性电源或者分立的元件检测仪表，该装置把两类高频使用的功能整合到同一台壳体内，省去了桌面多设备堆叠布线的杂乱，也减少了作业过程中反复切换接线、更换测试端子的冗余操作。从结构设计的角度看，整机采用台式立式壳体布局，底部设置支撑脚将机身抬离桌面一定高度，既可以避免桌面液体泼溅直接渗入设备内部，也能给底部预留出空气流通的间隙，配合机壳内部后侧安装的轴流散热风扇，形成从前面板端子区域进风、后侧风扇排风的贯通式散热风道，保证长时间带载工作时内部功率器件的温度维持在合理区间。前面板的功能分区做了明确的物理分隔：左侧区域布置两路独立可调电源的输出接线端子，红黑端子分别对应正负极，每路电源配套独立的数码显示窗口，实时显示当前输出的电压与电流数值，显示窗口下方设置对应的调节旋钮，操作人员可以直观区分两路输出的参数，不会出现调节混淆的问题；右侧区域集中布置元件测试的接口与调节控件，不同测试功能对应的接线端口做了差异化的接口形式区分，避免插错接口导致的元件损坏或者测试数据失准。

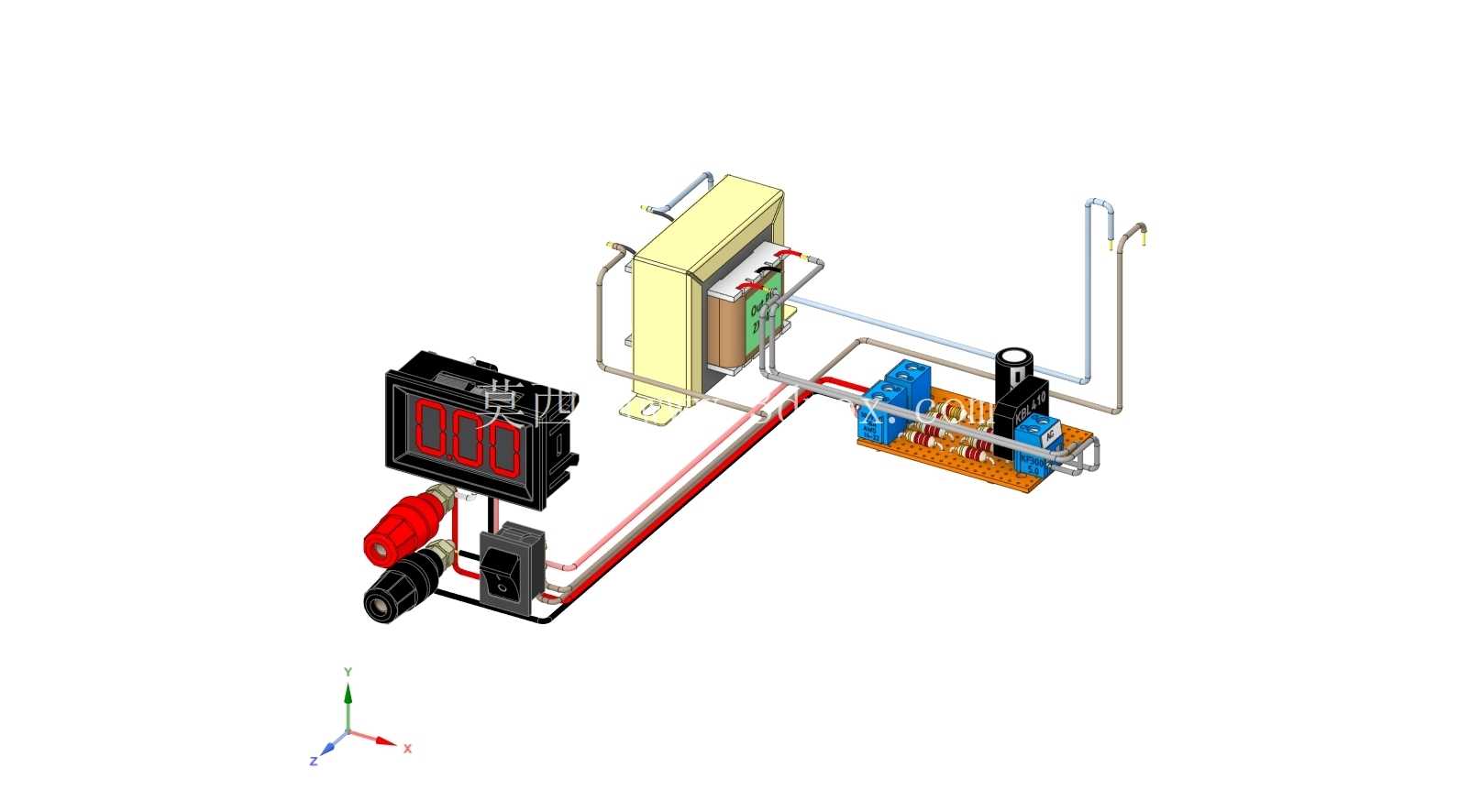

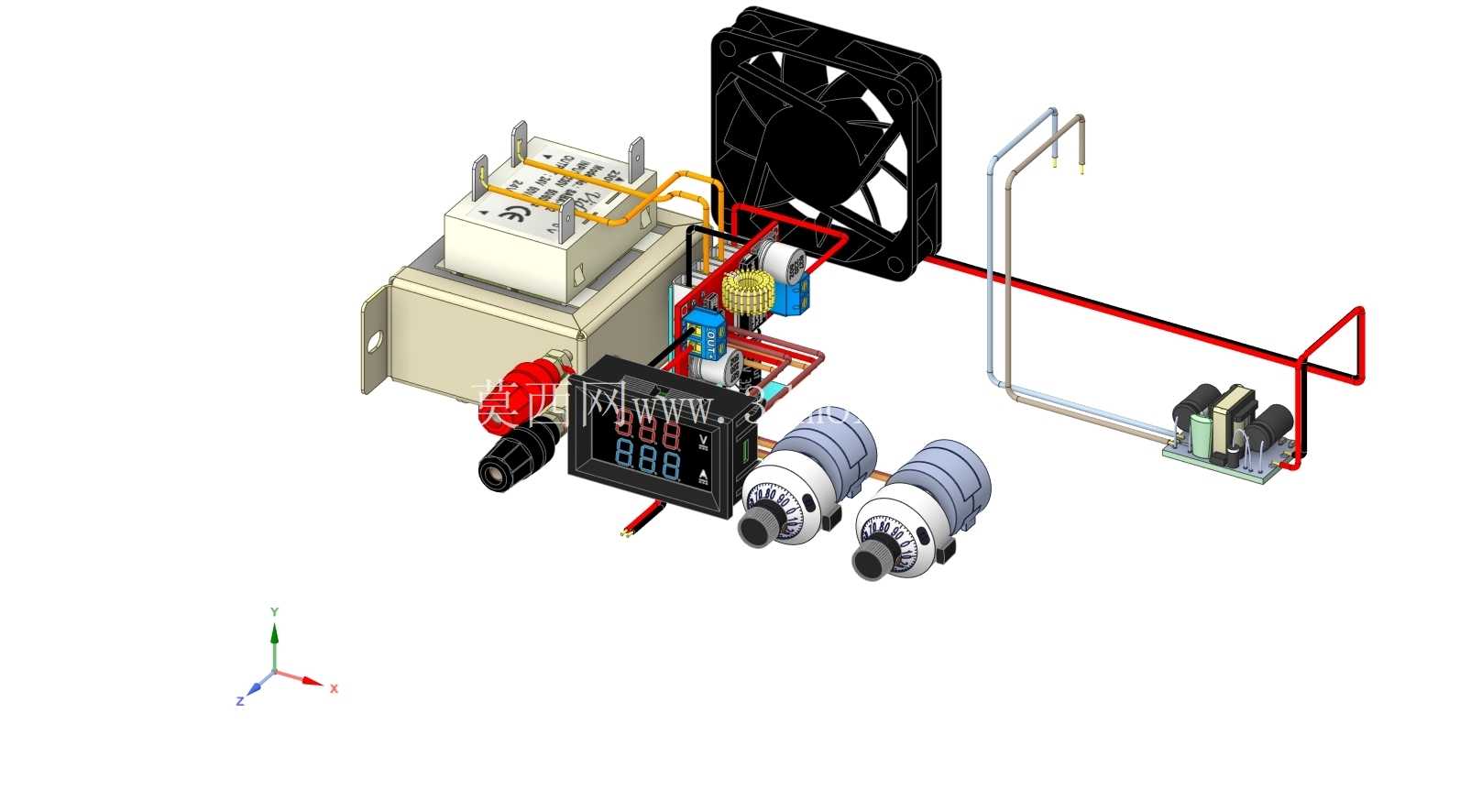

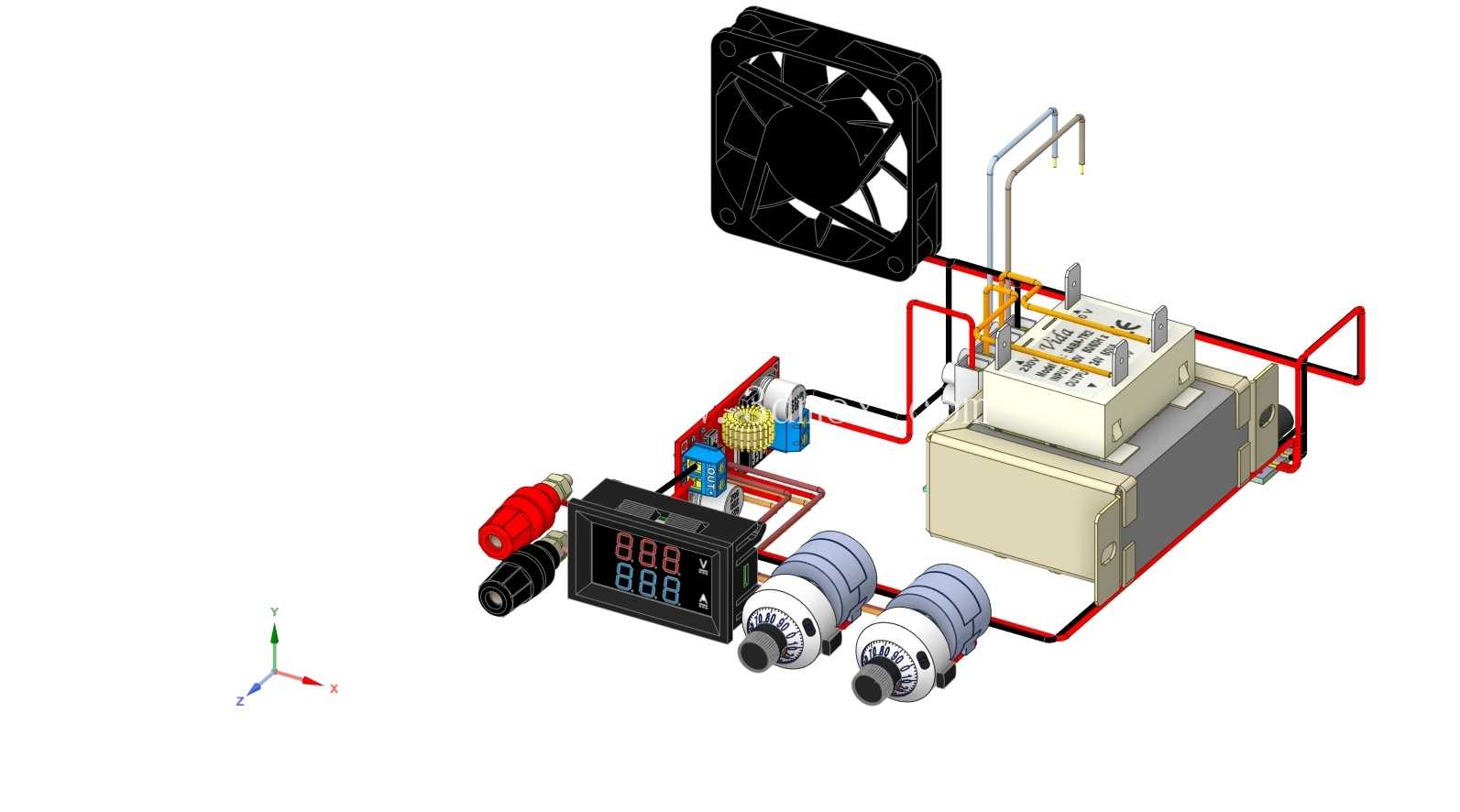

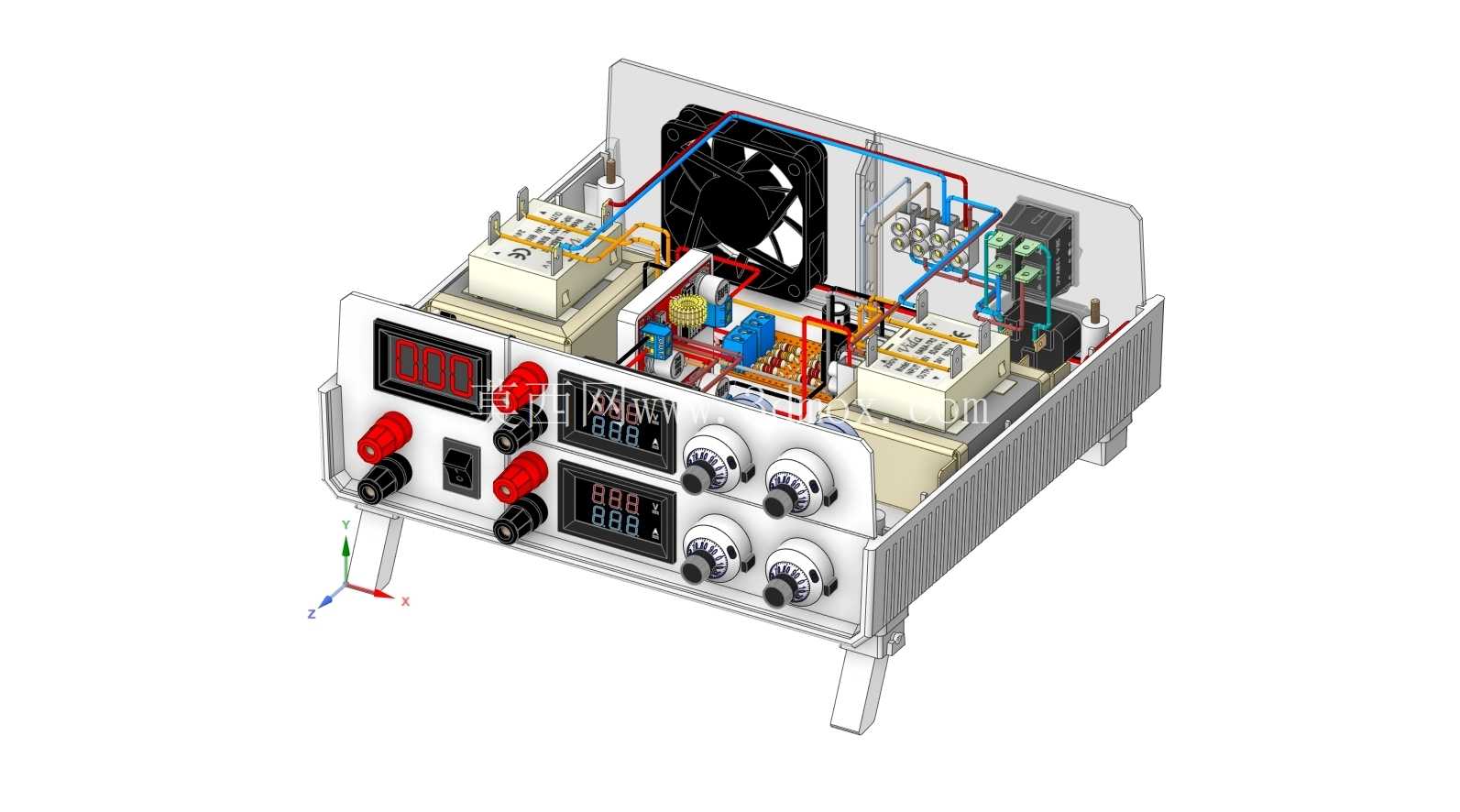

　　内部走线的排布是该结构设计的核心细节之一，所有强电供电回路的走线与弱电信号检测回路的走线做了分区域捆扎，强电线缆采用带绝缘护套的多股铜芯线，沿着机壳内侧的走线槽布置，与信号板之间保持足够的安全间距，避免强电串扰影响元件测试的精度；功率器件直接固定在机壳后侧的金属散热片上，散热片与风扇的出风方向对齐，最大化利用风冷的散热效率，接线端子的尾部都做了冷压端子处理，每一处接线点都预留了适当的线缆余量，既方便后期维护拆解时不用重新焊接走线，也避免设备移动拉扯时出现接线松脱的问题。

　　安装边界方面，整机的宽度控制在常规台式设备的单工位占用尺寸范围内，深度不会超出普通工作台的纵深，放置在桌面上不会遮挡后方的插座或者其他工位器具，前面板的所有操作控件都布置在人员坐姿状态下伸手可及的高度范围，旋钮的阻尼手感、接线端子的插拔力度都按照日常高频操作的人机需求做了匹配，长时间操作不会产生额外的疲劳感。机壳采用钣金折弯拼接的结构，拼接处的缝隙做了均匀度控制，既保证壳体的结构强度，在设备搬运或者轻微磕碰时不会出现壳体变形，也能给内部的电路板、变压器、功率器件提供足够的电磁屏蔽，减少外界电磁干扰对测试精度的影响。设备后侧预留了电源输入接口、总电源开关以及散热通风孔，输入接口位置做了凸台防护，避免电源线弯折角度过大导致的线芯断裂。

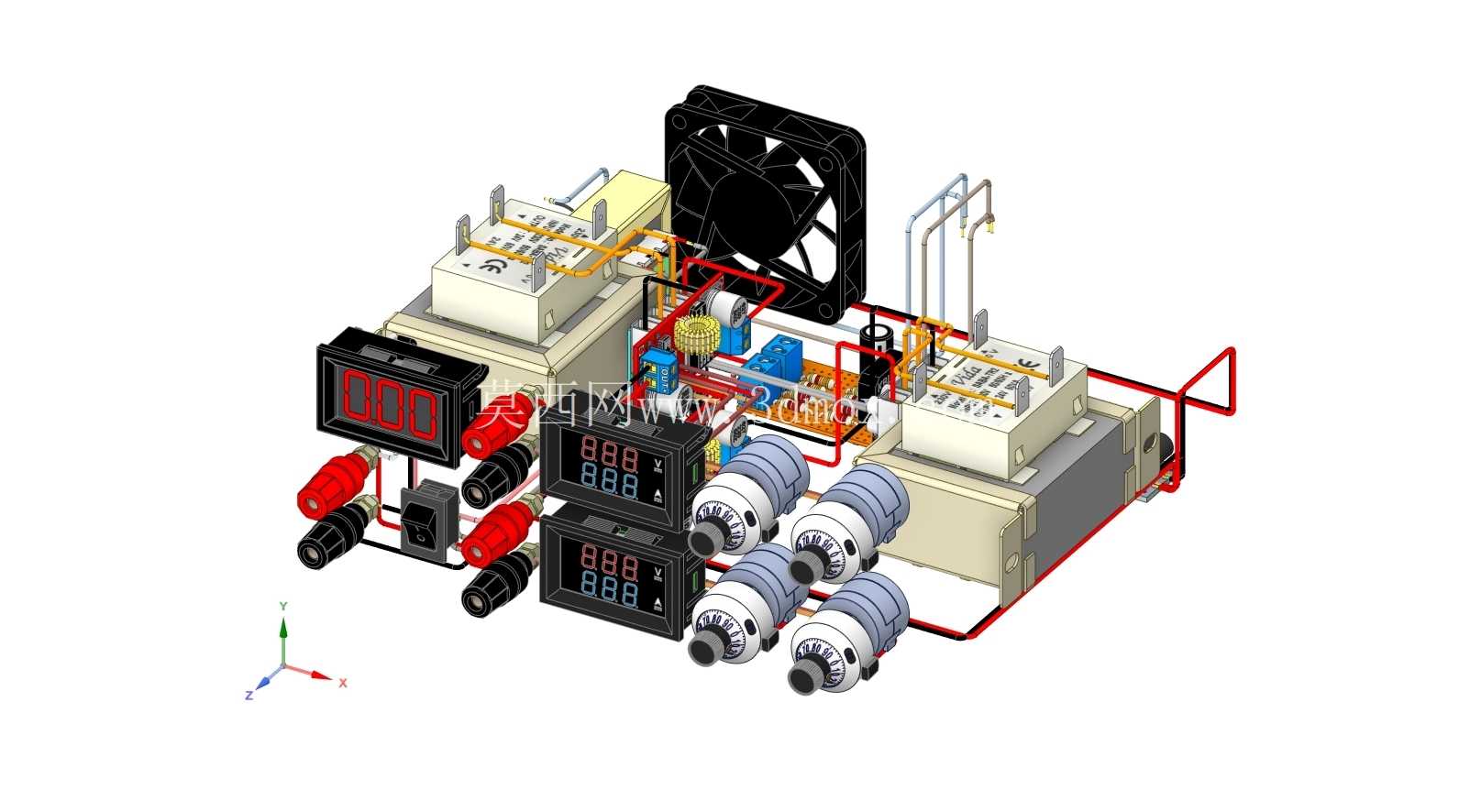

　　在实际使用场景中，这类设备可以同时给两路不同的实验电路提供0至30V范围的连续可调直流供电，同时可以直接在设备上完成常用电子元件的参数检测，不用在电源和万用表、元件测试仪之间反复切换接线，对于电子实训教学、小家电维修、小功率电路研发调试的场景来说，能够有效提升作业效率，减少桌面设备的占用空间。结构设计过程中充分考虑了日常使用的损耗问题，所有经常插拔的接线端子都采用了耐磨的铜质基材，表面做了镀镍处理，避免长期使用出现氧化导致的接触不良；调节旋钮采用防滑的绝缘材质，即使手部带汗操作也不会出现打滑，旋钮与面板之间设置了密封垫圈，防止灰尘或者细小的金属碎屑从旋钮缝隙进入设备内部，造成内部电路短路。内部的元器件排布按照功率大小、信号类型做了分层布置，大功率的变压器、整流桥布置在靠近散热风扇的区域，小信号的处理电路板布置在远离强电干扰的前侧区域，不同功能的电路板之间采用接插件连接，后期如果某一部分功能出现故障，可以直接更换对应的板件，不用整体拆解整机布线，大幅降低后期维护的难度。
