高精度数显游标卡尺功能装配结构

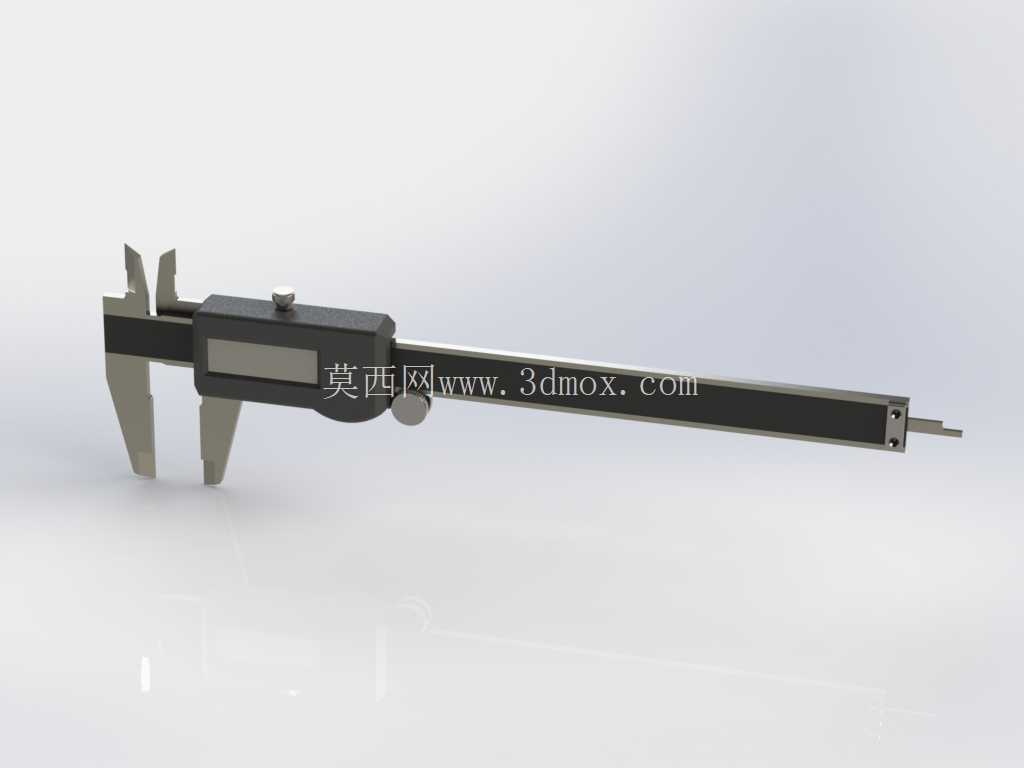

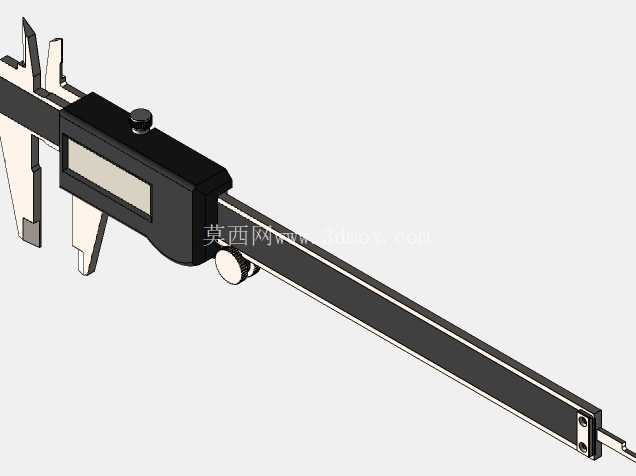

　　这套数显卡尺的装配结构完全参照实物等比例还原，整体采用尺身滑动配合的经典结构，主尺本体采用长条形平直型材结构，测量面做了硬化处理的设计考量，日常使用中反复接触金属工件也不容易出现磨损变形，保证长期测量的精度稳定性；尺框部分和主尺通过精密导轨副配合，滑动过程阻尼均匀，不会出现卡滞或者旷量过大的问题，尺框上集成了数显模块的安装位，内置的位移传感组件能实时捕捉尺框相对于主尺的位移量，转化为直观的数字读数，同时尺框上还设置了锁紧螺钉，测量完成后可以拧紧螺钉固定尺框位置，方便在光线不佳或者空间狭窄的位置读取数值，也能用于批量零件的快速比对测量。在机械加工现场的工序间检测环节，数显卡尺是一线操作工人、质检人员使用频率最高的通用长度测量器具，从毛坯件的余量快速核查，到精加工零件的内外径、台阶差、深度尺寸抽检，都能看到这类量具的身影，相比传统机械式游标卡尺，它不需要操作人员熟记游标刻线的读数规则，能直接通过显示屏输出数值，大幅降低读数误差带来的不良品流出风险，也能缩短单工件的测量耗时，适配中小批量零件的快速检测场景。

　　外测量爪分布在尺身前端，两个测量面保持严格平行，用于测量工件的外径、外形长度尺寸，测量时需要保证卡尺测量面和工件被测表面完全贴合，避免歪斜带来的测量误差；内测量爪位于外测量爪上方，刀口形的设计可以伸入狭小的内孔、槽宽位置完成内径、内槽尺寸的测量；深度测量杆从尺身尾部伸出，和尺框保持同步移动，能够伸入孔、槽的底部，测量盲孔深度、台阶高度这类传统外径千分尺难以覆盖的尺寸参数。

　　设计过程中首先保证了各运动部件的配合间隙符合实际量具的装配公差要求，尺身和尺框的配合面做了等距的限位结构，避免滑动过程中出现侧向偏移影响测量精度；数显模块的安装位预留了电池仓、功能按键的对应结构，和实际产品的操作逻辑完全匹配；所有测量棱边都做了微小的倒角处理，既还原了实物的工艺细节，也避免尖锐棱边在装配仿真中出现干涉误判。从安装边界来看，整套卡尺收拢状态下整体长度符合常规150mm量程卡尺的尺寸规格，尺身宽度、厚度都和市售主流产品保持一致，尺框滑动全程不会和尺身两端的限位结构发生硬碰撞，深度测量杆完全收回时和尺身尾端面保持齐平，伸出时和尺身保持同轴度，不会出现偏摆。

　　在工装夹具调试、3D打印零件尺寸核验、学生金工实习操作等场景中，这套装配结构可以用于数显卡尺的结构原理演示，帮助新入行的机械从业者理解量具的配合逻辑，也能作为机械测量教学的辅助演示模型，清晰展示各功能部件的位置关系和运动方式；在做检测工位的三维布局仿真时，也可以将其作为工位器具模型导入，还原生产现场的真实工位配置。日常使用中这类卡尺需要注意避免摔碰、远离强磁环境，定期清洁测量面和尺身滑动面，才能长期保持测量精度，这套模型在结构还原时也保留了各部件的拆分装配关系，能够直观看到锁紧机构、传感模块、测量爪的连接方式，对于想要了解量具内部结构的设计人员来说，能够快速理清各零件的装配逻辑，不需要拆解实物就能掌握其结构组成。
