两用开口梅花扳手工业级手动工具结构

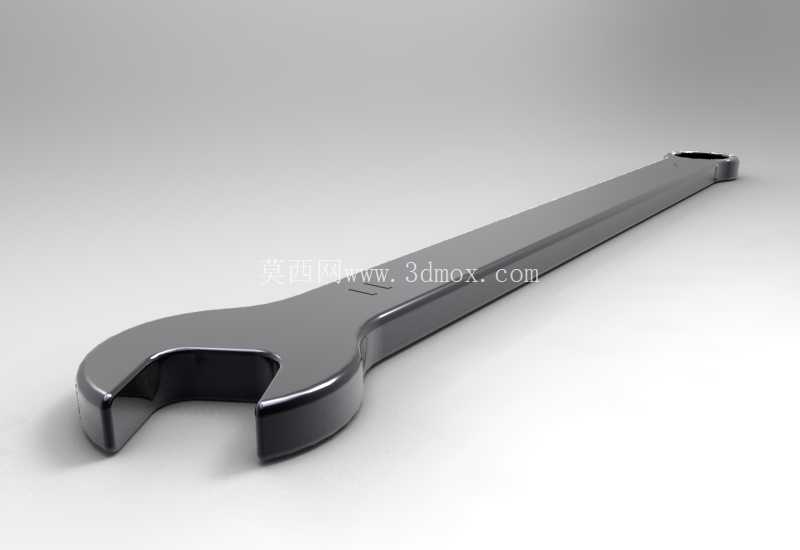

日常设备维保、装配生产线工位、户外工程抢修场景里，两用扳手是出现频率最高的手动紧固工具之一，这款模型还原的是工业级铬钒钢材质两用扳手的完整结构，一端为开口扳头，适配外六角螺栓、螺母的快速套入作业，另一端为梅花扳头，适用于需要大扭矩输出、螺栓周边操作空间受限的紧固场景，相比单头开口扳手或单头梅花扳手，这种一体化设计减少了作业时频繁更换工具的时间损耗，单支工具即可覆盖常规紧固件的松脱与拧紧需求。

从结构设计逻辑来看，扳头与杆身采用一体化锻造的流线过渡，没有突兀的直角台阶，这种设计一方面是为了降低锻造过程中的应力集中风险，避免大扭矩施力时杆身与扳头衔接处出现断裂隐患，另一方面杆身沿长度方向做了等强度的截面优化，靠近扳头位置的截面厚度略大于杆身中段，匹配施力时的弯矩分布规律，在保证整体结构强度的前提下尽可能控制工具自重，降低长时间手持作业的疲劳感。开口端的开口尺寸严格匹配对应规格紧固件的对边公差，开口内侧做了微小的倒角处理，既可以在对位不准时引导紧固件顺利滑入扳口，也能避免扳口边缘的锐边割伤操作人员手部，同时开口的两个受力面做了加厚处理，减少长期使用后扳口出现形变、打滑的概率。梅花端采用十二角花型结构，相比六角结构可以在螺栓仅能转动30度的狭小空间内完成对位，适配设备内部、管路缝隙等操作空间受限的作业场景，梅花孔的内壁同样做了贴合紧固件外形的弧度处理，施力时受力均匀分布在紧固件的多个棱边上，避免单点受力过大导致螺栓棱边磨损滑牙。

杆身表面做了哑光防锈处理，两侧压制有防滑的浅凹槽纹路，手持施力时可以增加摩擦力，即使手上沾有机油、切削液也不容易出现打滑脱手的情况。杆身的长度设计匹配对应规格螺栓的额定拧紧扭矩，按照常规手动施力的力臂计算，普通成年男性单手握持杆身末端施力时，输出的扭矩刚好落在该规格螺栓的许用扭矩范围内，既不会因为力臂过短导致拧不动紧固件，也不会因为力臂过长导致施力过大造成螺栓断裂、螺纹滑牙的问题。从安装边界与适配场景来看，这款扳手不需要额外的配套附件，可直接用于对应规格的外六角紧固件作业，梅花端的外圆直径做了收窄处理，相比普通加厚梅花扳手，可以伸入沉孔深度较浅、螺栓周边避让空间较小的位置完成紧固，比如设备机架的内侧安装螺栓、液压阀块的侧面固定螺栓这类周边有遮挡的作业点，不需要额外搭配万向接头或者加长杆即可完成操作。开口端的头部厚度控制在较薄的区间，可适配紧固件与安装面间隙较小的场景，比如薄钣金件的固定螺母、法兰盘边缘的锁紧螺栓这类操作空间轴向受限的位置，不需要将扳手倾斜过大角度即可套入紧固件。

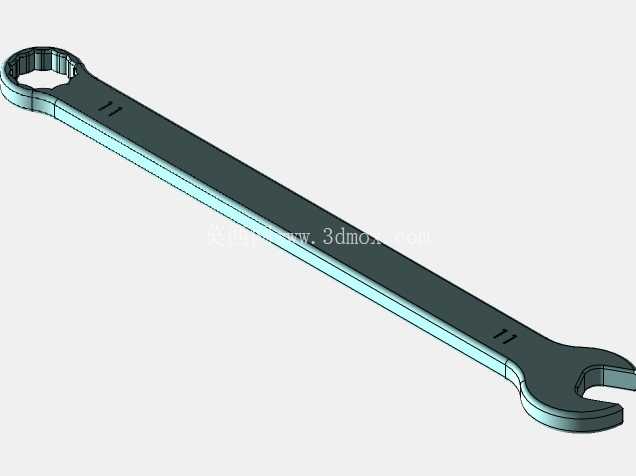

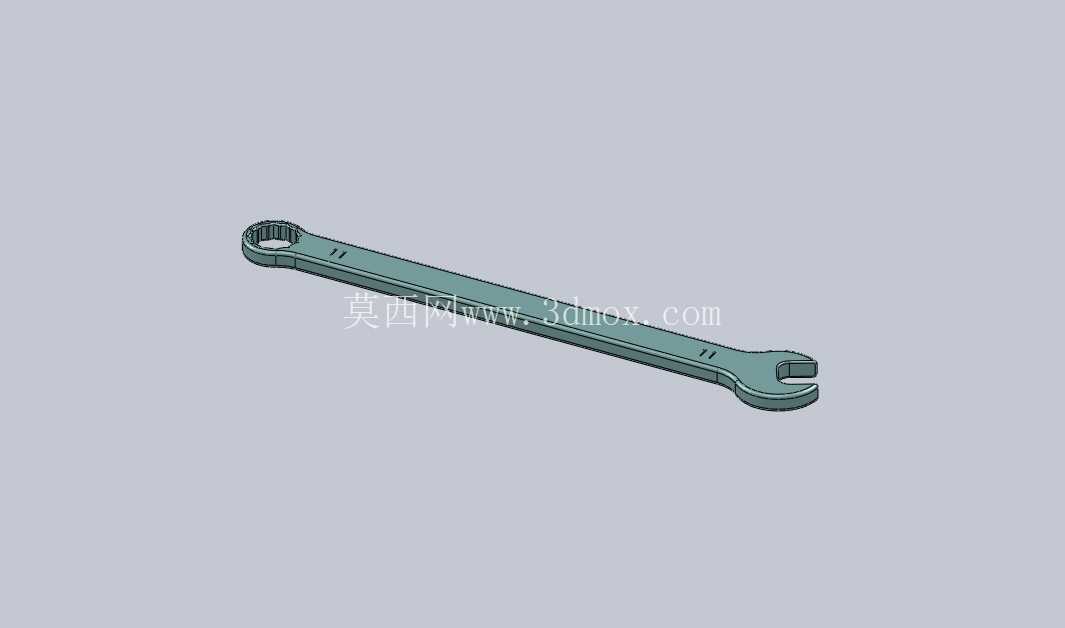

在实际建模过程中，扳头与杆身的过渡曲面是建模的重点，需要兼顾锻造工艺的拔模角度与结构强度要求，所有的棱边都做了R0.5到R2不等的圆角处理，还原真实工业产品的工艺细节，梅花孔的十二角轮廓严格遵循紧固件的配合公差，建模时预留了合理的间隙量，避免实际生产后出现扳手套不进螺栓的问题，杆身的防滑凹槽采用等距阵列的浅拉伸结构，深度控制在0.3mm左右，既可以起到防滑作用，也不会因为凹槽过深导致杆身的结构强度下降。整体模型的比例完全参照实物的工业级扳手尺寸还原，没有做夸张的艺术化变形，可用于工具类产品的展示动画、装配作业的虚拟仿真场景、五金工具的电商宣传素材制作，也可以作为手动工具类产品结构设计的参考样例，帮助设计人员快速掌握两用扳手的结构比例、应力分布设计逻辑，缩短同类产品的开发建模周期。
