可倾转旋转式机用台虎钳结构设计

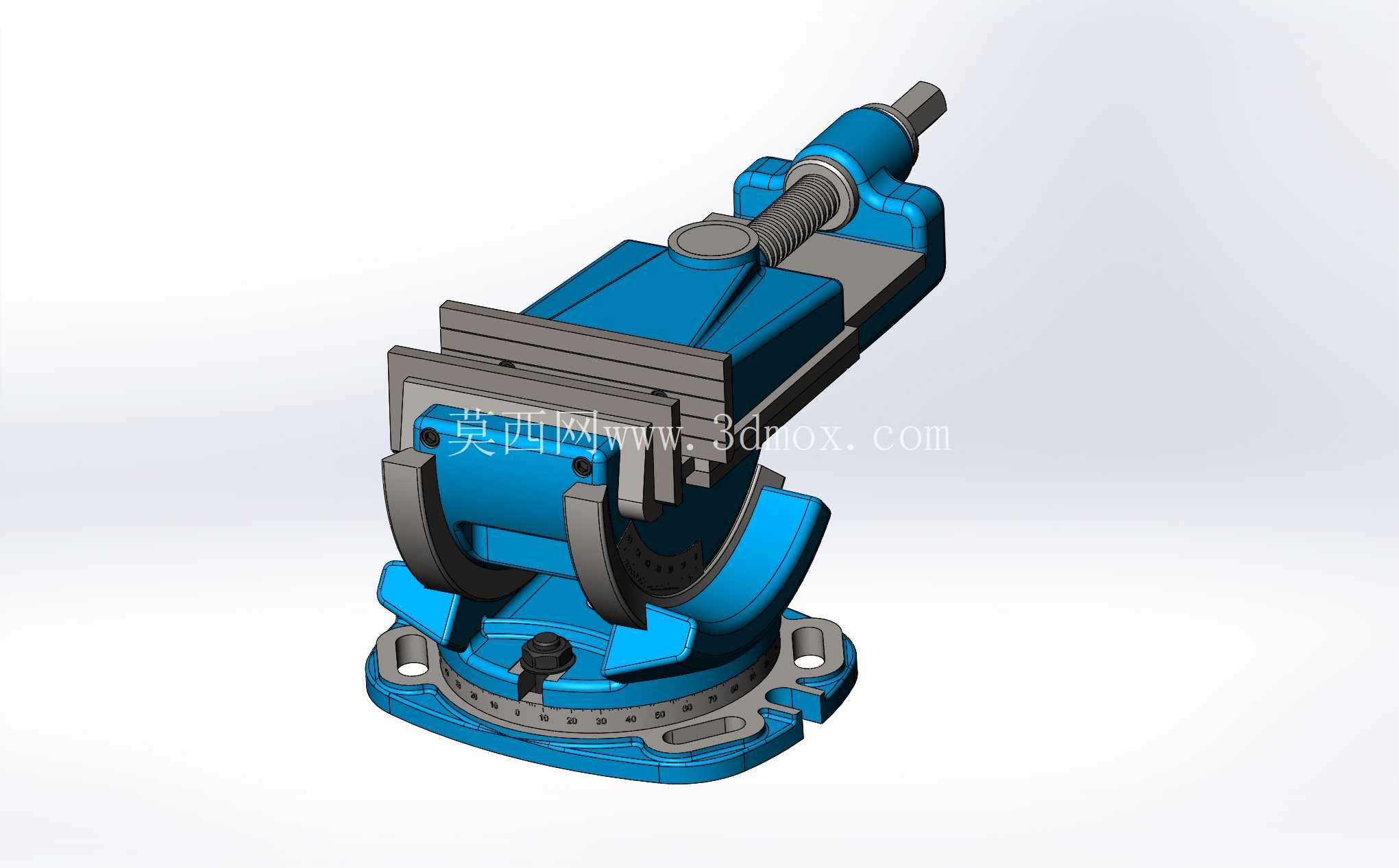

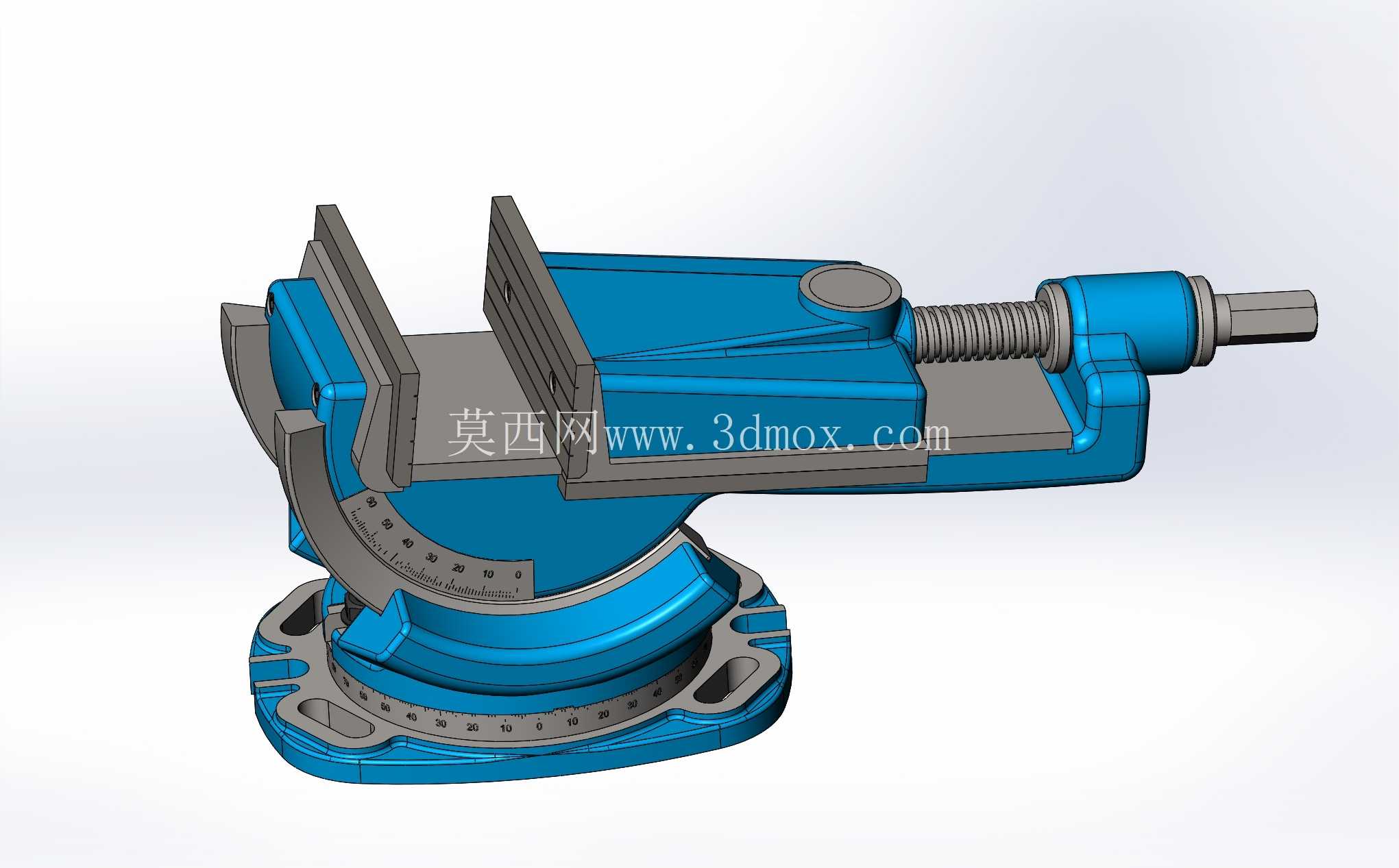

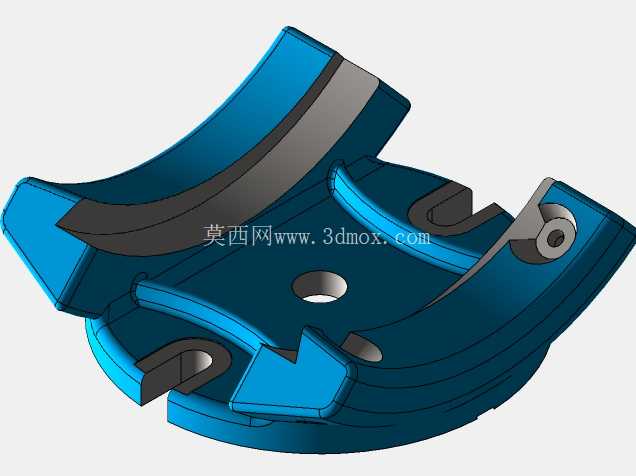

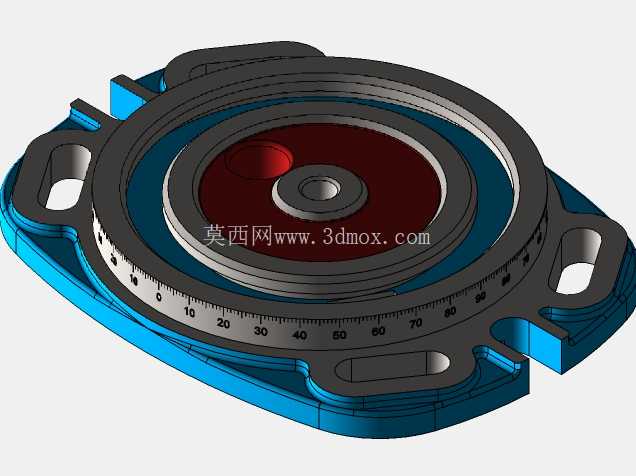

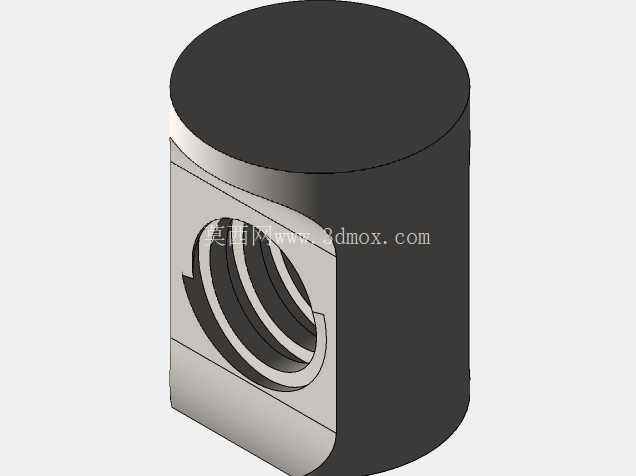

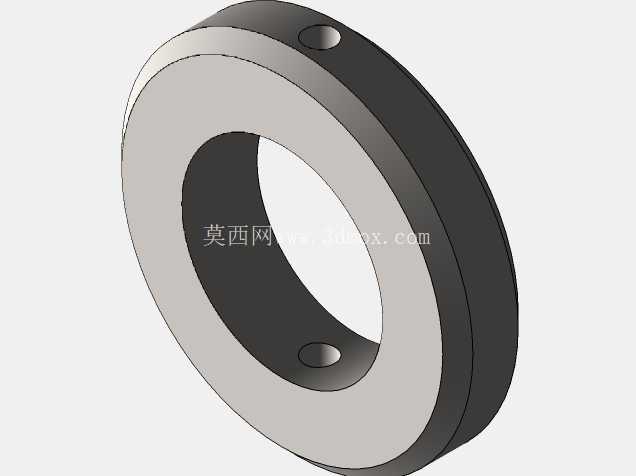

　　在常规机械加工、钳工装配、工件修配场景中，台虎钳是工位上最基础也最高频使用的夹持工装，区别于普通固定式台虎钳，这款可双向调节角度的机用虎钳，在复杂角度面加工、斜孔钻削、异形件修配场景下的适配性更强，能大幅减少二次装夹的找正时间，降低装夹累积误差。从结构设计逻辑来看，这款虎钳采用三段式铰接结构，底部为带刻度盘的旋转基座，基座上预留四个对称分布的安装沉孔，可直接通过T型螺栓固定在铣床工作台、钳工台或者加工中心辅助工位上，安装孔位的中心距适配多数标准工业工作台的T型槽间距，不需要额外加工过渡转接板，安装边界覆盖常规小型机加工工位的装夹需求，底座旋转刻度盘覆盖0-360度整周调节，每10度设置一个刻度标识，配合基座上的锁紧手柄，可快速完成水平方向的角度定位，锁紧后基座无旷量，能承受中等强度铣削的轴向切削力。

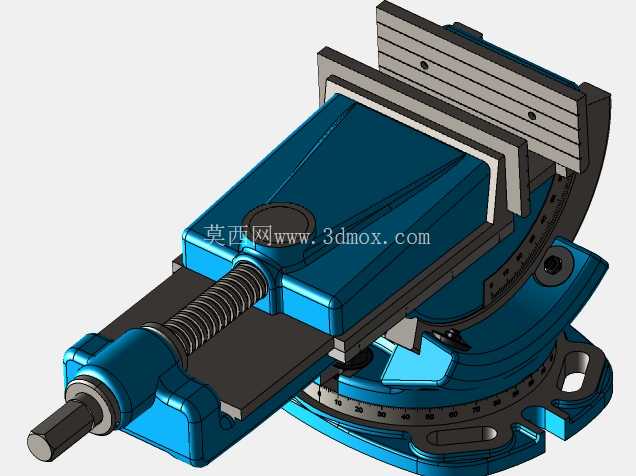

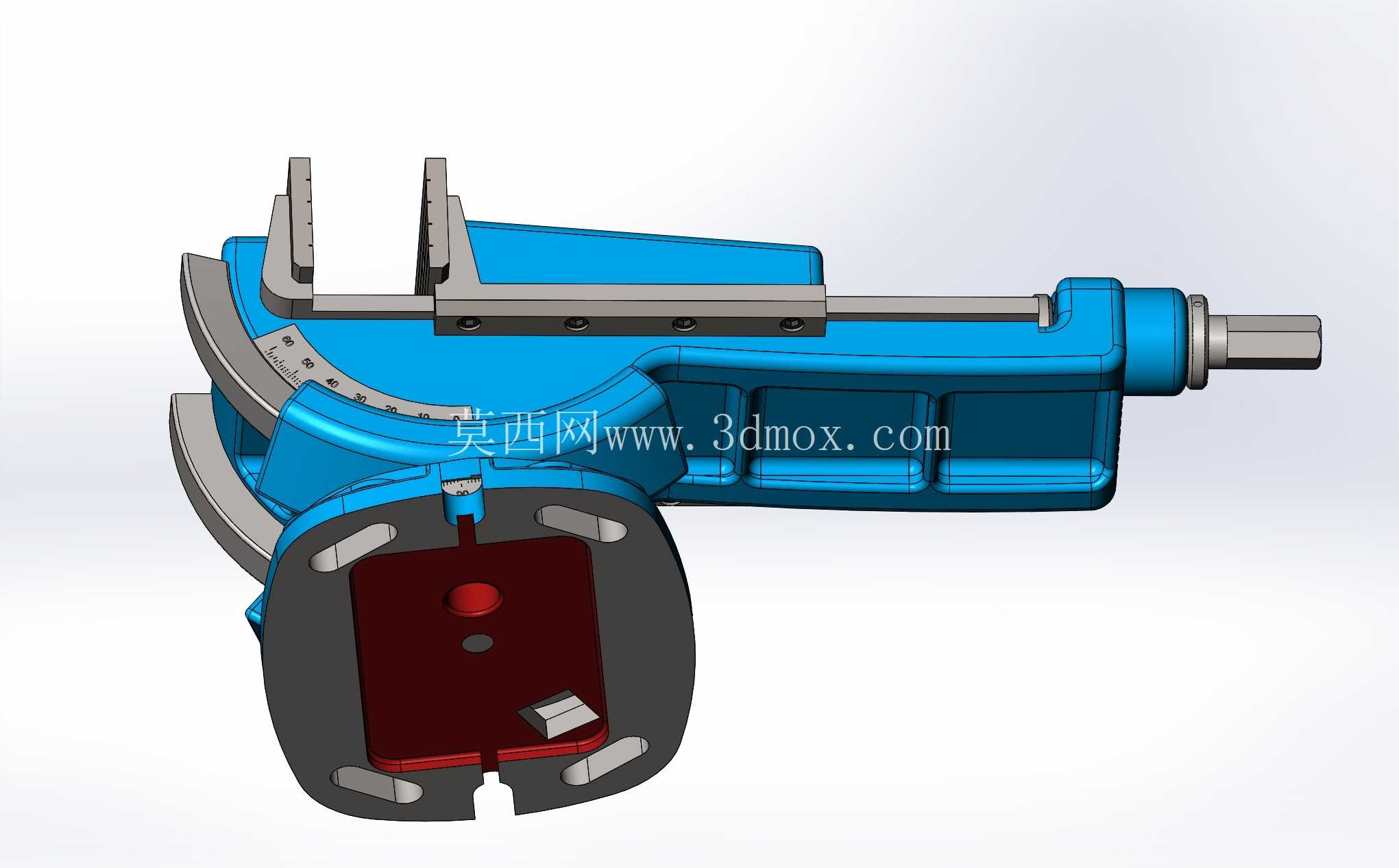

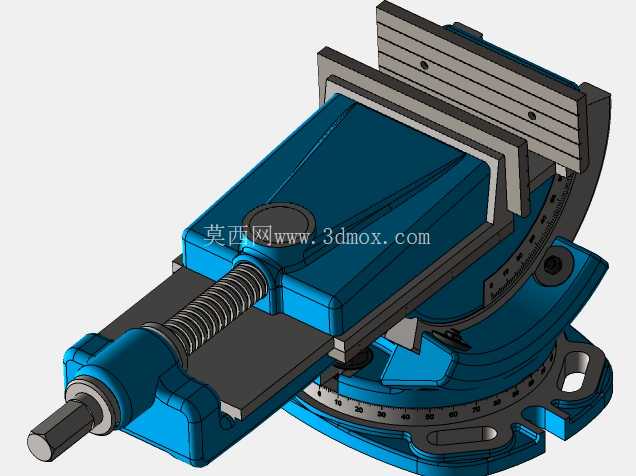

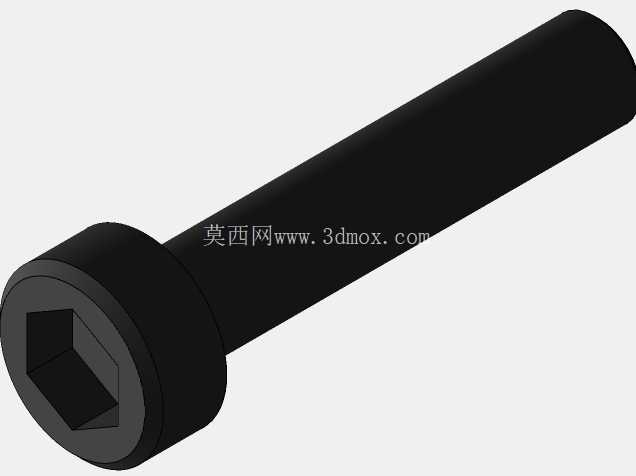

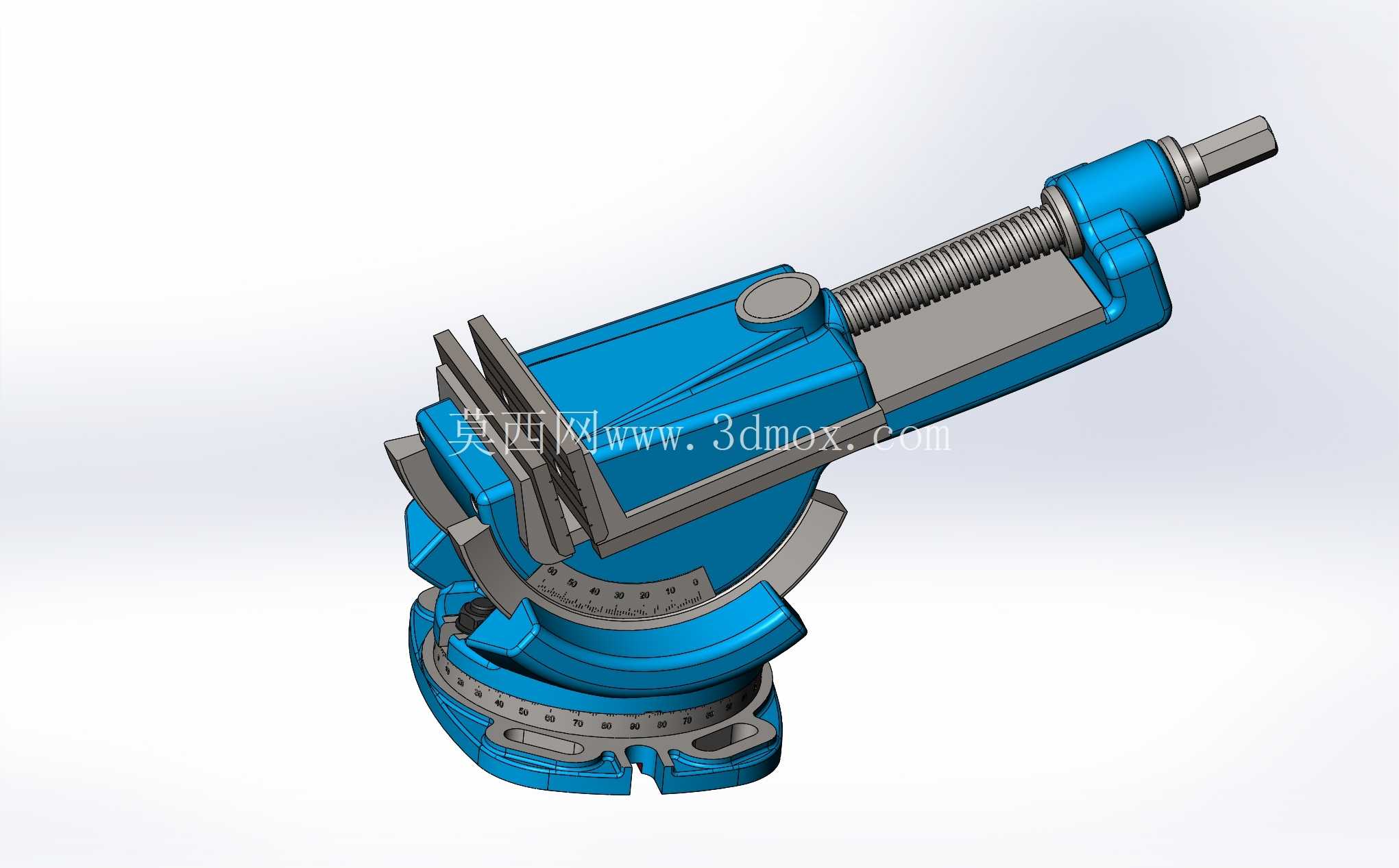

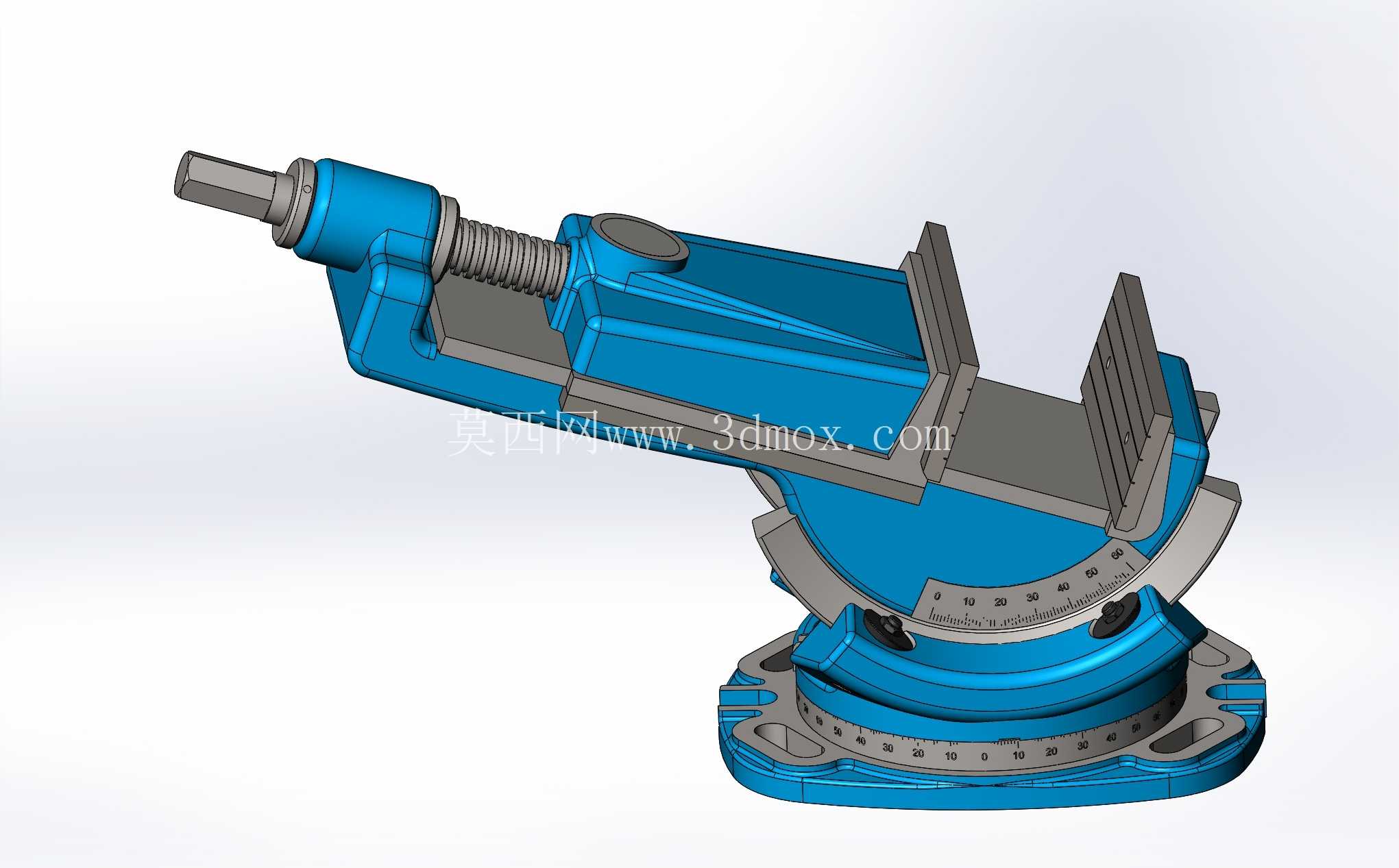

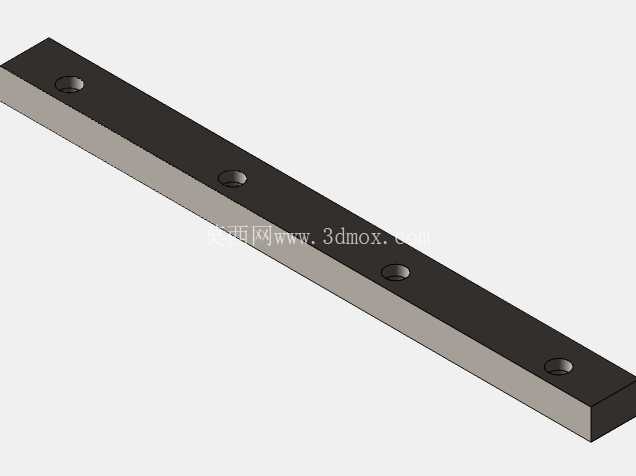

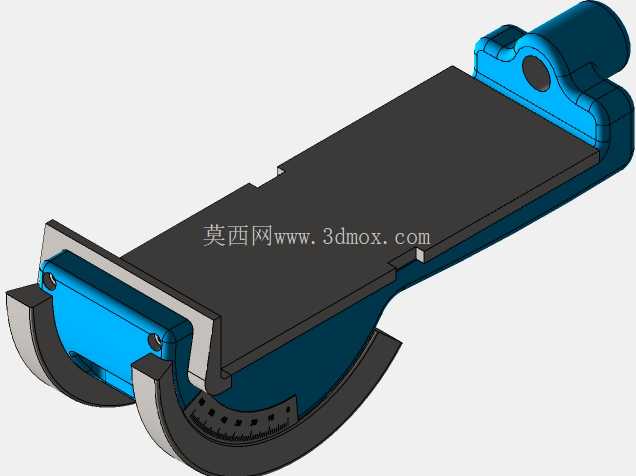

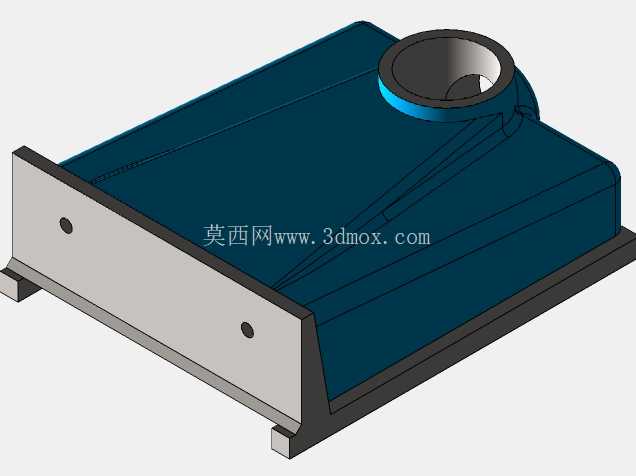

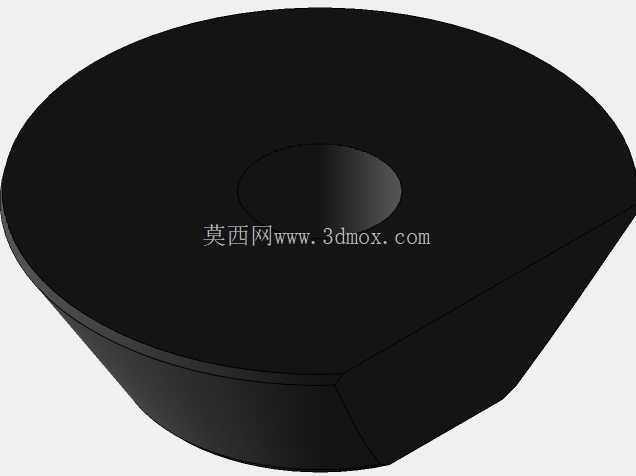

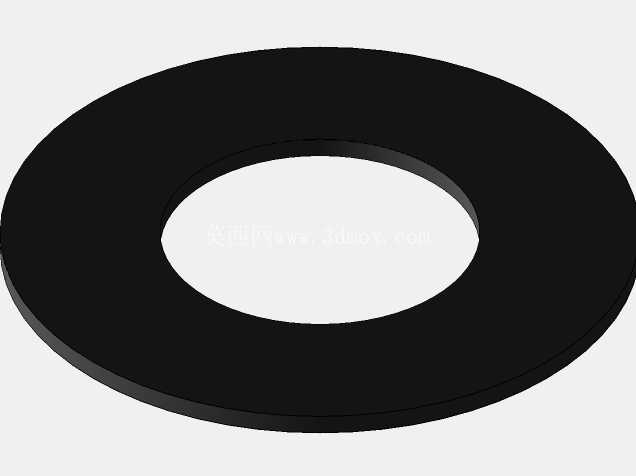

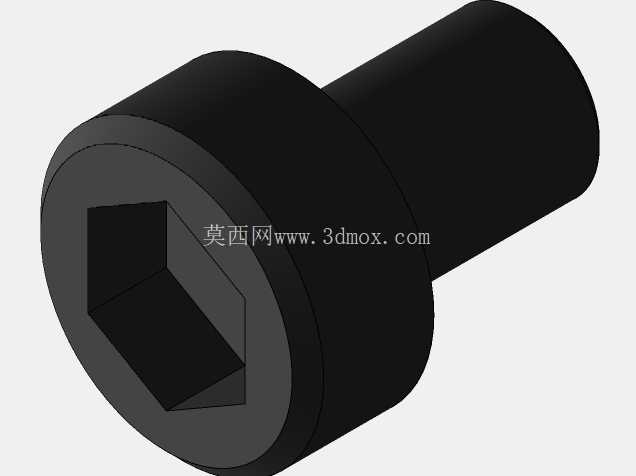

　　中部为倾转铰接支座，铰接轴处设置角度刻度盘，覆盖0-90度的倾转调节范围，可带动上部钳身完成竖直平面内的角度倾斜，针对需要加工斜面、斜孔的工件，不需要额外制作角度垫铁，直接调整倾转角度后锁紧两侧的锁紧螺栓即可完成定位，铰接位置采用锥面配合锁紧结构，相比普通平垫锁紧，接触面积更大，锁紧刚性更强，重切削工况下不会出现角度偏移。上部钳身部分采用球墨铸铁材质的钳体框架，固定钳身与活动钳身的夹持面都设置有交叉防滑齿纹，针对硬度较高的金属工件，夹持时不会出现打滑位移，钳口板采用可拆卸式设计，通过内六角螺栓固定在钳身上，当齿纹磨损后可单独更换钳口板，不需要整体更换钳身，降低后期维护成本。

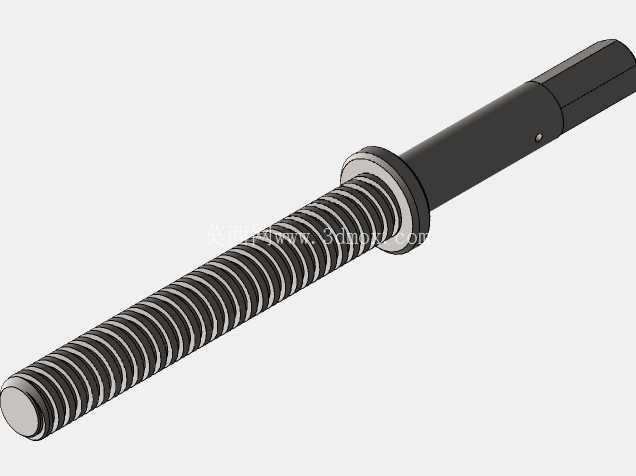

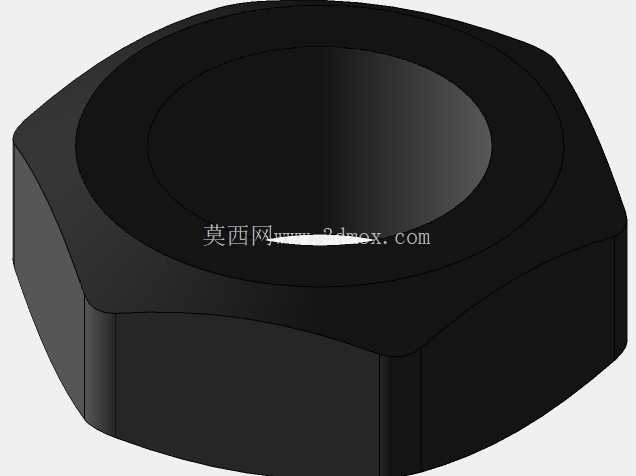

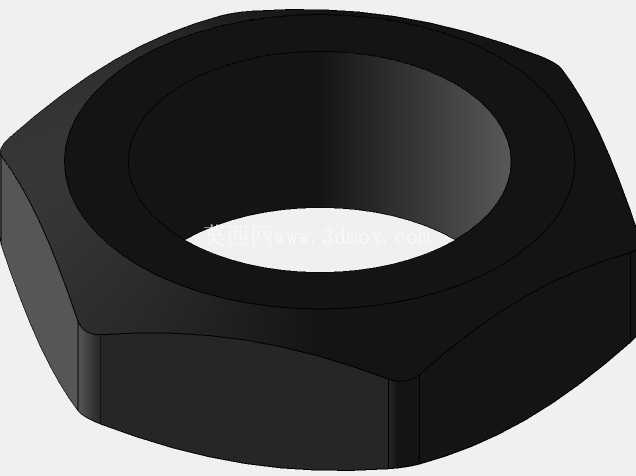

　　传动部分采用梯形丝杠传动结构，丝杠与活动钳身的配合处设置有铜制螺母，耐磨性能优于普通钢制螺母，长期频繁开合也不会出现过大的配合间隙，丝杠末端设置有六角加力杆接口，既可以穿入加力杆增大夹持力，也可以配合棘轮扳手快速开合钳口，适配不同工况下的操作需求。钳身尾部设置有砧台结构，可作为小型工件敲击、校形的承载面，不需要额外配置小型铁砧，整合了钳工工位的常用功能。在实际应用场景中，这类可倾转虎钳既可以用于普通钳工的工件修配、零件装配，也可以固定在小型铣床上完成小零件的斜面铣削、钻孔、攻丝工序，相比固定式虎钳，它的角度调节能力让异形工件的装夹效率提升40%以上，不需要每次装夹都打表找正角度，对于多品种小批量的加工场景适配性极强。

　　设计过程中，钳身的受力部位都做了加强筋结构处理，在保证整体重量控制在单人可搬运范围内的前提下，提升了钳身的整体刚性，避免夹持力过大导致钳身变形，丝杠的行程覆盖常规小型零件的夹持范围，最大开口距离适配多数机械加工中小型零件的夹持尺寸，活动钳身的导轨面采用刮研工艺处理，配合间隙可调，长期使用后出现磨损时，可以通过调整导轨处的镶条来消除间隙，保证夹持精度。底部旋转基座的底面经过精磨处理，与工作台面接触时贴合度高，不会因为底面不平导致装夹时工件出现倾斜，锁紧机构采用偏心锁紧结构，操作时只需要扳动手柄即可完成基座的锁紧固定，不需要反复拧动螺栓，操作效率更高。
