台虎钳夹持固定工装结构设计

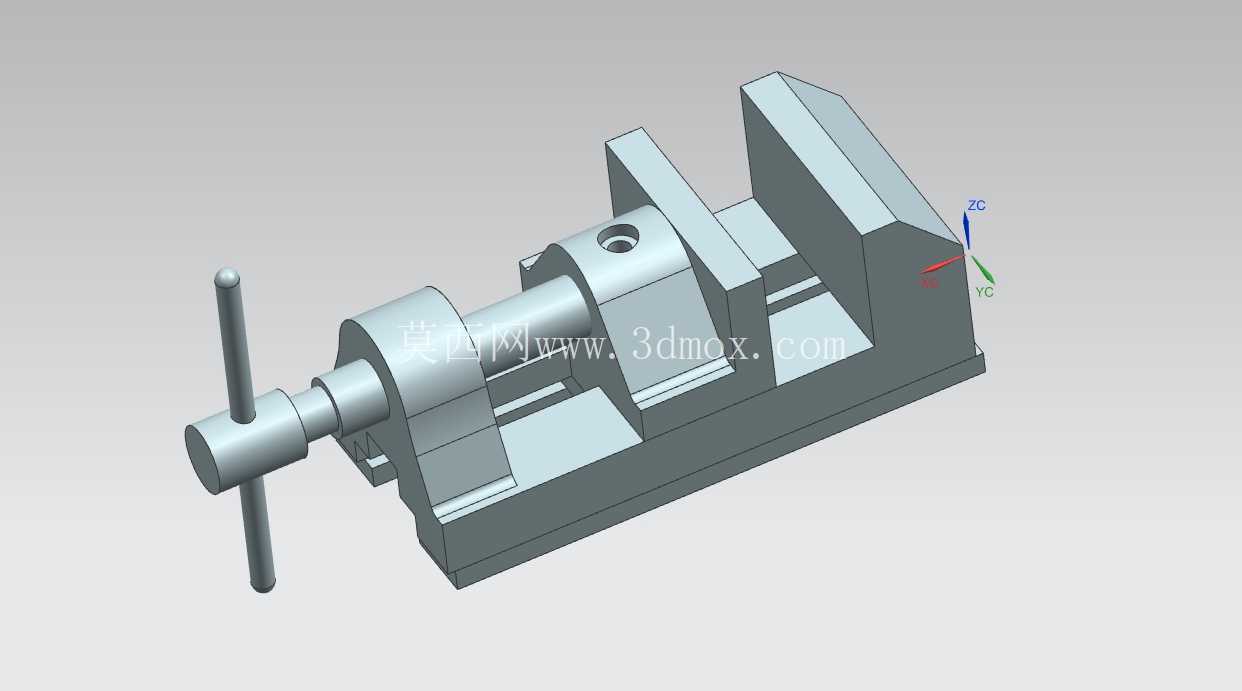

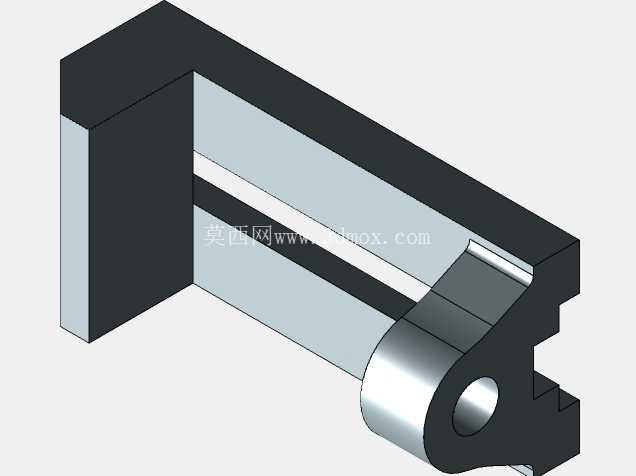

　　在机械加工、模具修配、小型工件装配的作业场景里，台虎钳是工位上最基础也最核心的夹持定位部件，几乎所有需要对工件进行锉削、锯切、錾削、攻丝、套丝以及小型零件拆装的工序，都需要依靠台虎钳完成工件的稳固装夹，避免加工过程中工件位移导致的尺寸偏差、加工报废甚至安全隐患。这款台虎钳的结构设计围绕夹持稳定性、操作便捷性两个核心需求展开，整体采用固定钳身与活动钳身配合的经典结构，固定钳身通过底部的安装结构可稳固锁紧在工作台台面边缘，安装时需要预留足够的操作空间，钳身整体探出工作台边缘的距离需要保证长条形工件装夹时不会与工作台台面发生干涉，常规安装边界要求钳身中心距离工作台侧边不小于150mm，底部锁紧螺栓的排布适配多数标准钳工台的安装孔位，不需要额外对工作台进行打孔改造即可完成固定。

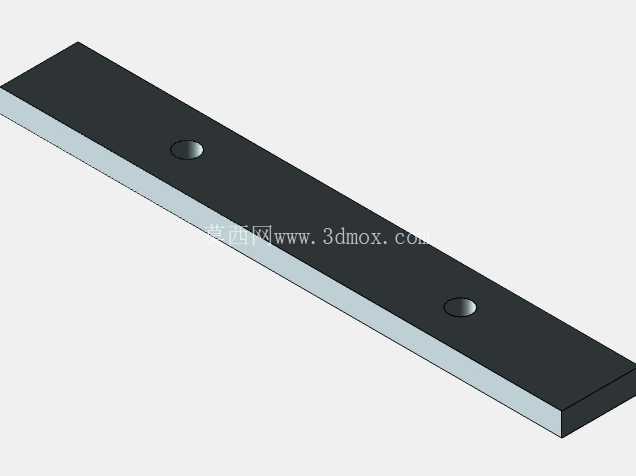

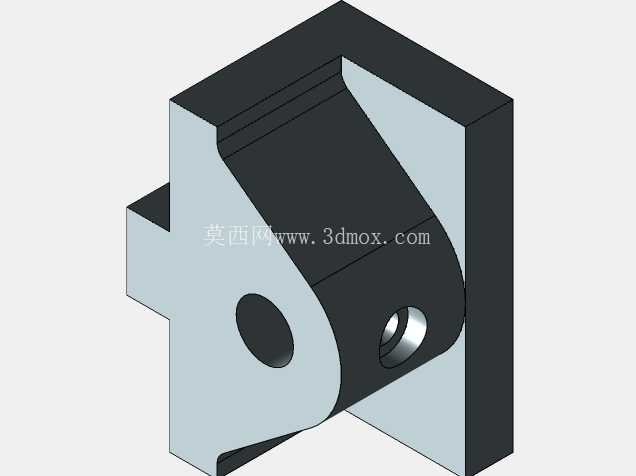

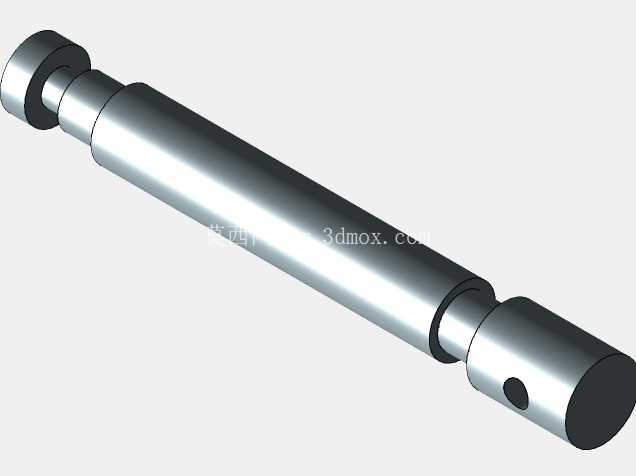

　　活动钳身通过丝杠传动结构实现开合动作，丝杠的导程设计兼顾了夹持行程的调节效率与夹持力的输出，转动丝杠手柄时，活动钳身可沿钳身的导向导轨平稳移动，不会出现卡滞或偏摆，导轨配合面的间隙经过合理设计，既保证了活动钳身移动的顺畅度，又能控制夹持时的钳口平行度误差，避免工件装夹后出现倾斜，影响后续加工的基准精度。钳口部分采用可拆卸式的齿面钳口板，齿面的咬合角度经过优化，夹持金属工件时可以提供足够的摩擦力，即使承受较大的锉削冲击力也不会出现工件打滑的情况，同时钳口板经过淬火处理，表面硬度足够应对日常加工的磨损，长期使用出现磨损后只需松开固定螺钉即可更换钳口板，不需要整体更换钳身，降低了工装的维护成本。

　　在设计过程中，针对铸造模生产的工艺特性，对钳身的壁厚进行了优化，既保证了钳身整体的刚性，在承受最大夹持力时不会出现形变导致钳口错位，又尽可能控制了整体重量，方便搬运与安装。钳身的铸造圆角设计符合铸造工艺要求，避免了应力集中导致的钳身断裂风险，所有加工面的余量预留合理，后续机加工时可以快速完成导轨面、丝杠安装孔、钳口安装面的精加工，保证各配合面的形位公差符合设计要求。从实际使用场景来看，这款台虎钳除了常规的钳工工序使用外，也可以配合小型钻床完成小型工件的钻孔定位，装夹时可以根据工件的形状调整夹持位置，对于异形工件还可以配合软钳口使用，避免夹伤工件的已加工表面。丝杠部分的润滑通道设计合理，日常维护时只需要定期在丝杠与导轨配合面加注润滑脂，即可保证操作的顺畅度，延长整体使用寿命。整体结构没有冗余的复杂部件，所有传动部件都暴露在易维护的位置，出现故障时可以快速拆解检修，不需要专用工具即可完成日常的维护保养。钳身的底座部分设计有旋转锁紧结构，可根据加工需求调整钳身的水平角度，调整到合适角度后锁紧两侧的固定手柄即可完成定位，方便操作人员从最合适的角度进行加工作业，不需要频繁挪动工件或者调整身体姿态，降低了长时间作业的疲劳感。

　　夹持行程的设计覆盖了多数小型机械加工工件的尺寸需求，常规的小型轴类、板类、套类零件都可以稳固装夹，最大开口距离满足日常钳工工位90%以上的工件装夹需求，不需要频繁更换更大规格的夹持设备。在结构强度校核阶段，针对钳身受力最大的丝杠安装座、固定钳身根部等位置进行了加强设计，保证在最大夹持力工况下，这些位置的应力都处于材料的许用应力范围内，不会出现开裂或者形变。导向导轨的长度设计足够长，即使活动钳身伸出到最大开口位置，配合面的接触长度依然可以保证活动钳身不会出现翘头，保证钳口的平行度始终处于合格范围内。
