机用重型台虎钳夹紧工装结构设计

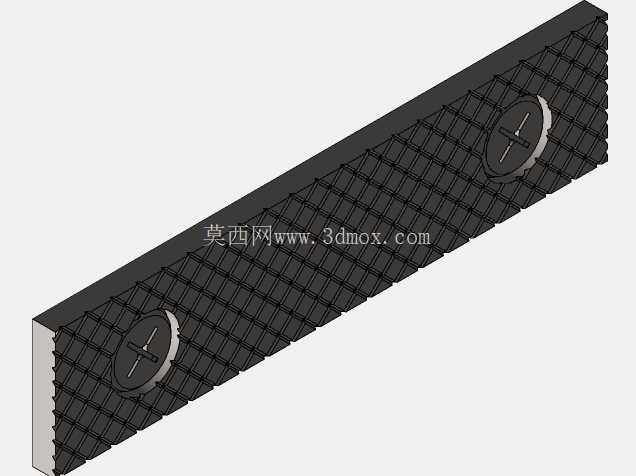

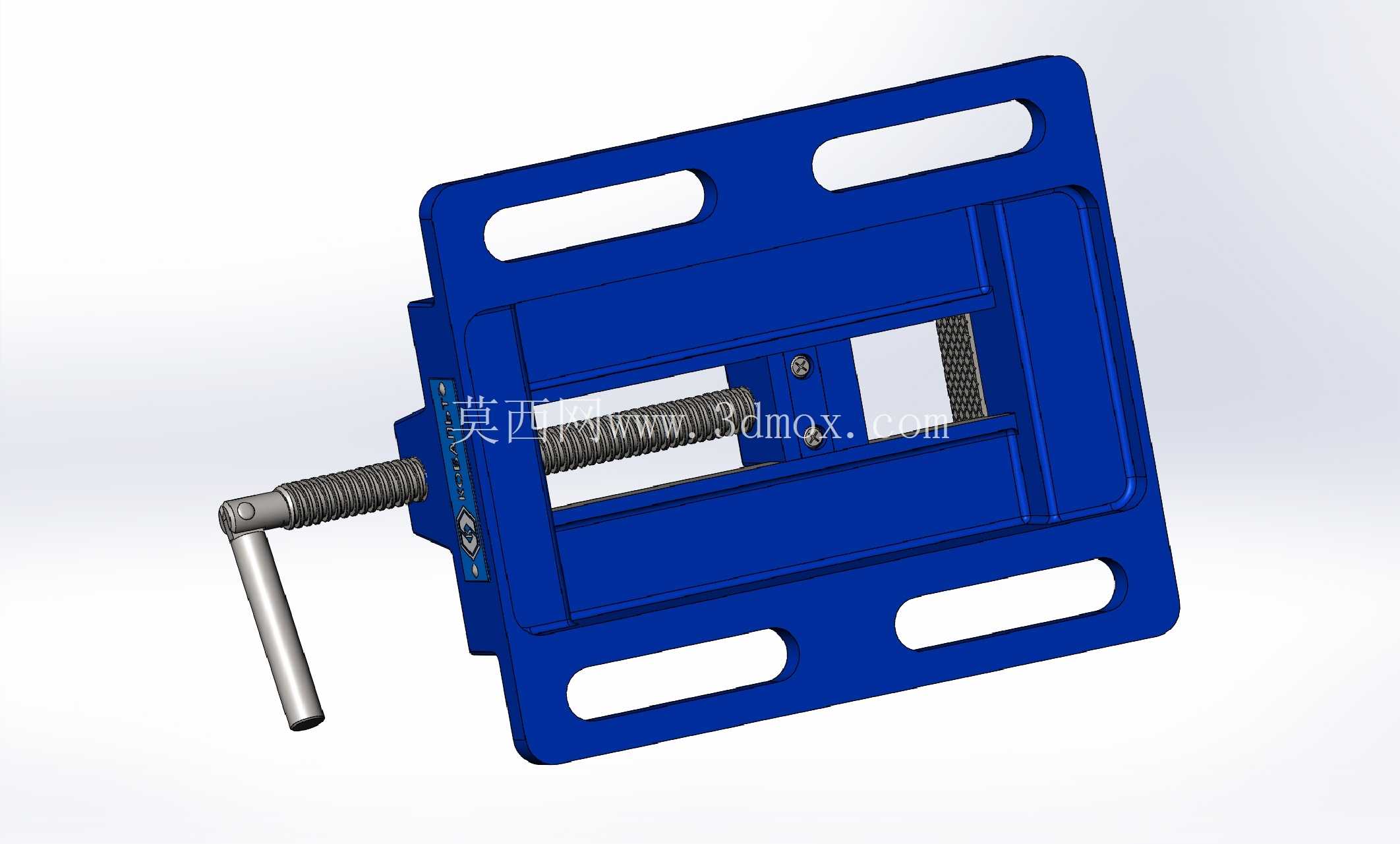

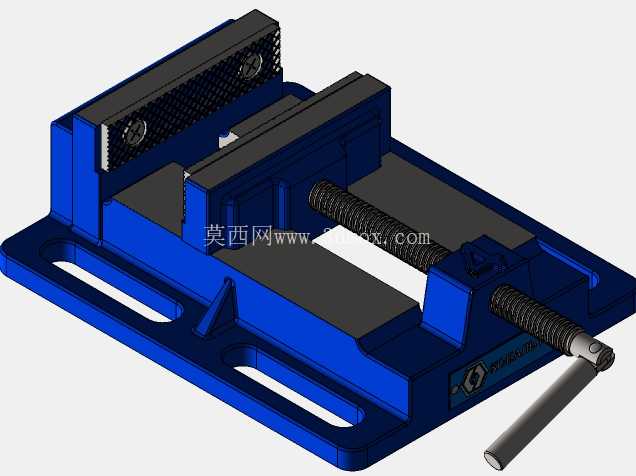

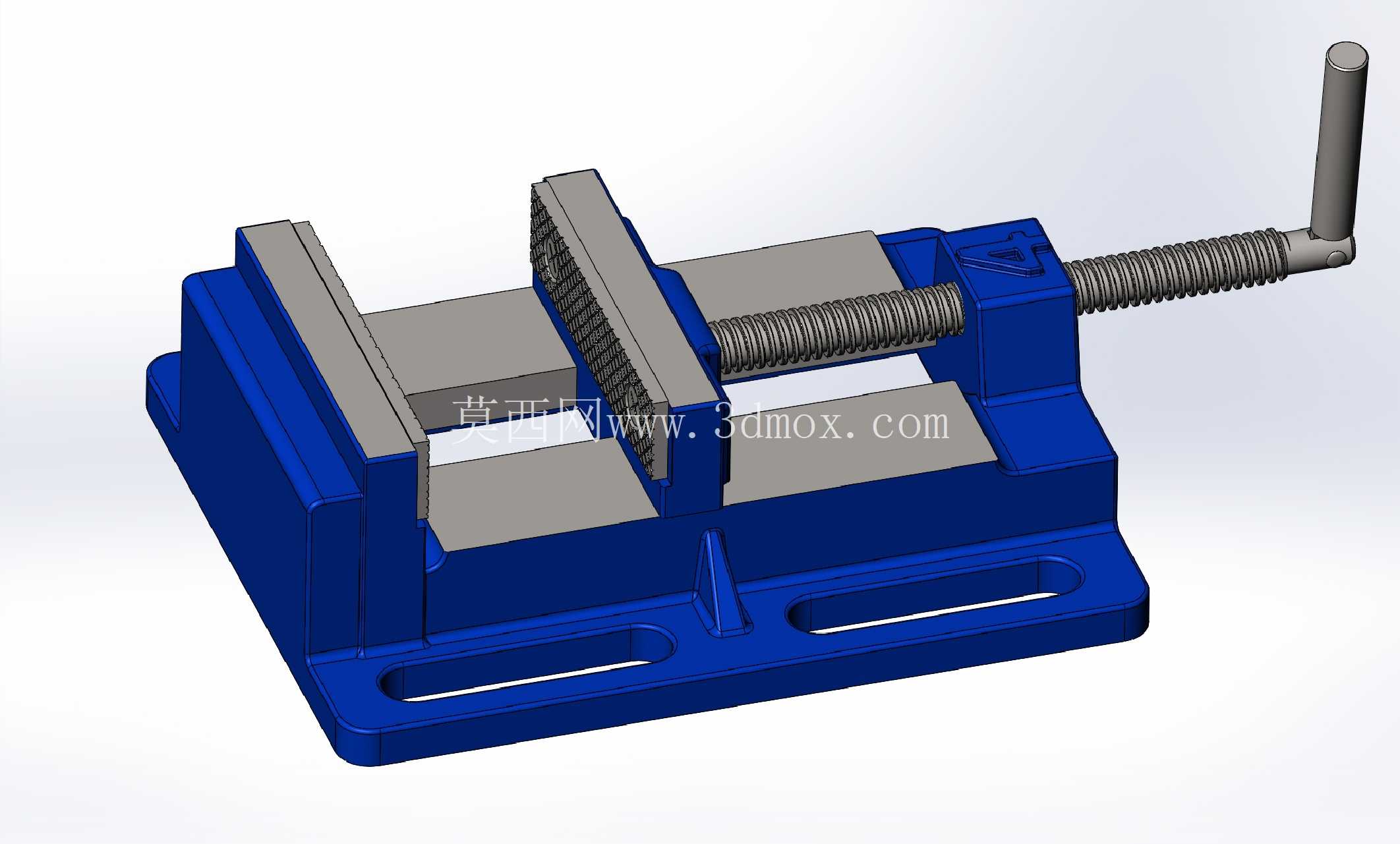

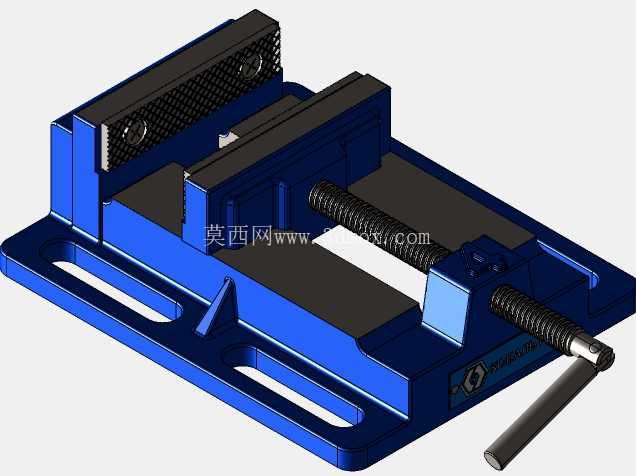

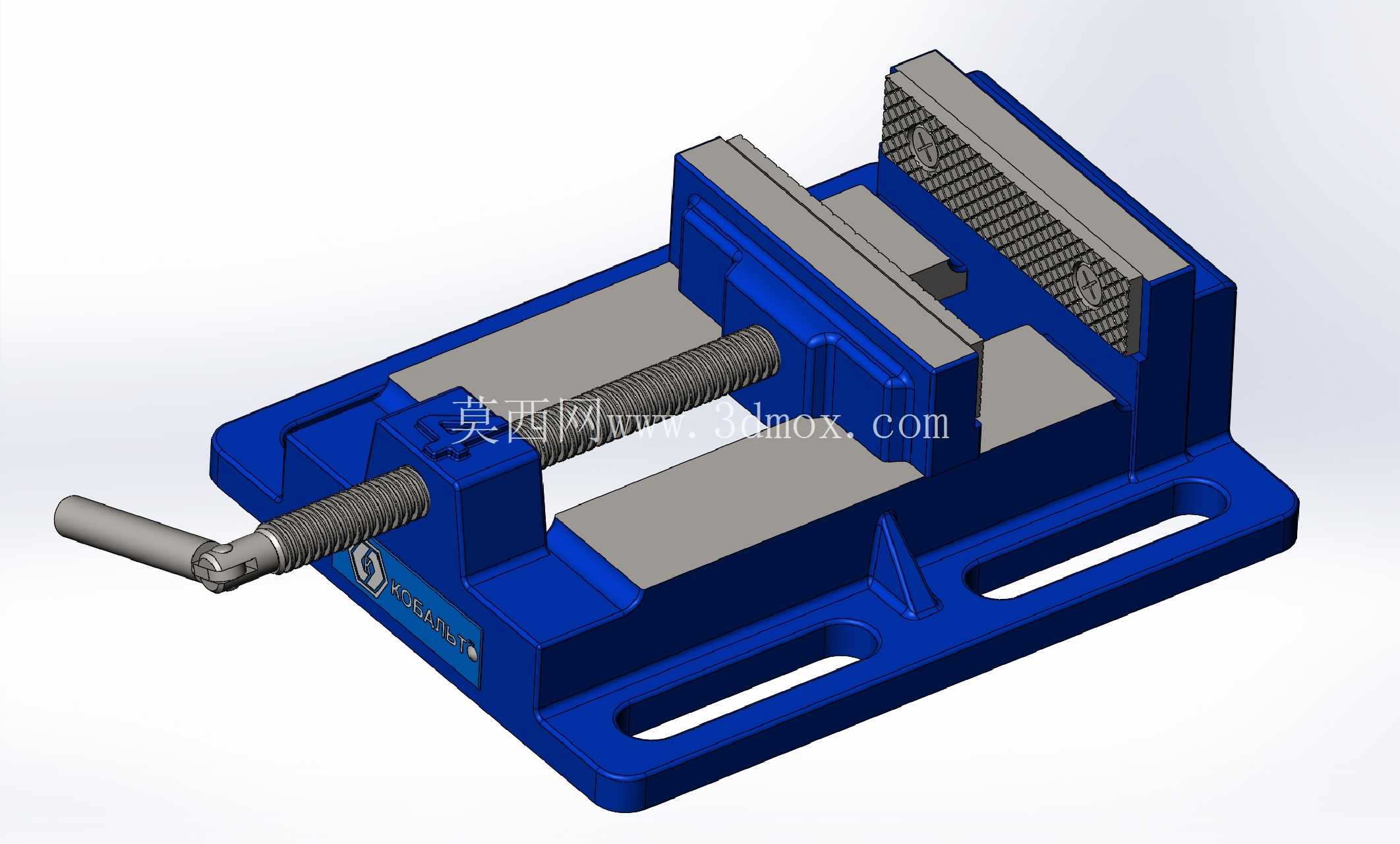

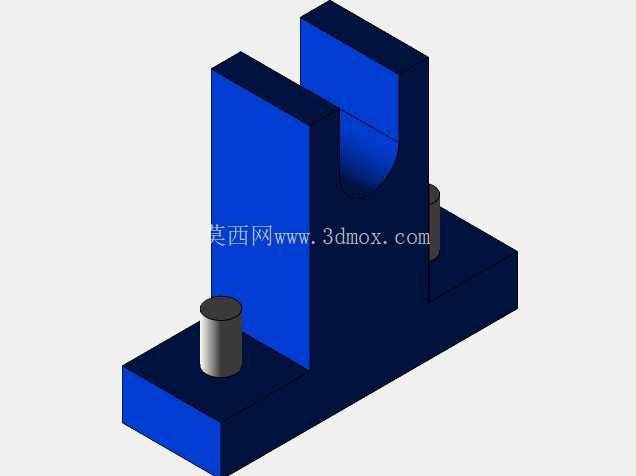

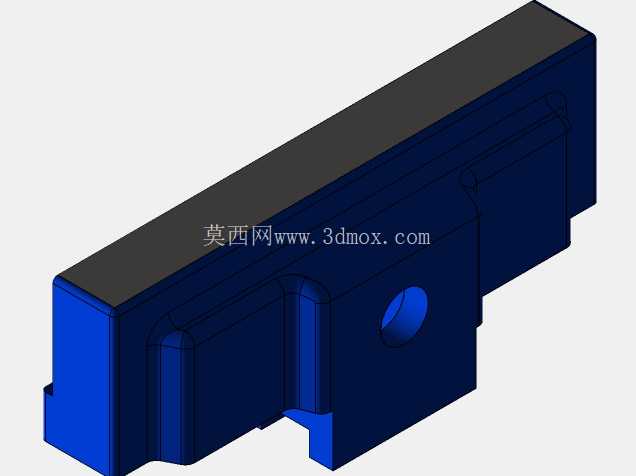

这款机用虎钳的结构设计完全围绕机加工工位的装夹需求展开，区别于普通轻型台虎钳，整体采用高刚性的框架式布局，底座设置两条平行的长条形安装槽，可直接通过T型螺栓固定在铣床、钻床、磨床的工作台面上，安装槽的长度预留了足够的调整余量，能适配不同工作台的T型槽间距，安装时可根据工位操作习惯调整虎钳的固定角度，无需额外制作转接板。从功能逻辑上看，该虎钳通过转动侧方的摇把带动丝杆旋转，驱动活动钳身沿底座的导向导轨做直线往复运动，配合固定钳身完成工件的夹紧与松脱，钳口部位设计有可更换的齿形钳口板，齿形结构能在夹紧时增大与工件表面的摩擦力，避免铣削、钻削过程中工件出现位移打滑，钳口板通过沉头螺钉固定，磨损后可快速拆卸更换，无需整体报废钳身，大幅降低了工装的维护成本。

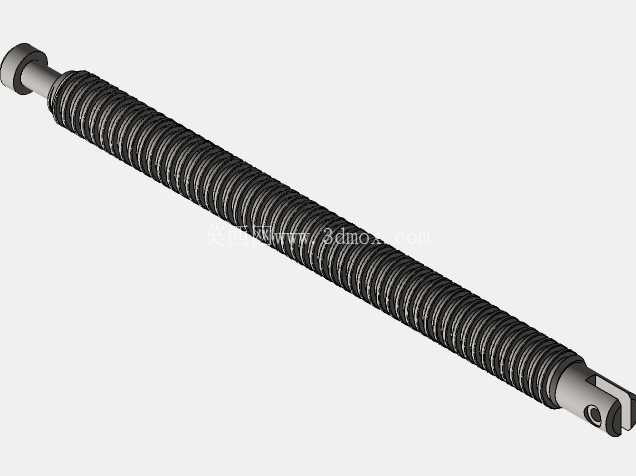

在实际生产场景中，这类虎钳是金工车间、模具加工车间的核心基础工装，既可以装夹规则的方形、矩形金属毛坯完成平面铣削、钻孔、攻丝、铰孔等常规加工工序，也可以配合角度垫铁、V型块等辅助工装装夹轴类、异形类工件，满足多品类小批量零件的加工装夹需求。设计过程中重点考量了受力变形的控制，底座与活动钳身的连接部位设置了加厚的导向筋结构，丝杆传动副采用梯形螺纹设计，相比普通三角螺纹具备更高的承载能力，夹紧时受力均匀，不会出现偏载导致的钳身翘起问题，即使承受较大的切削冲击力，也能保持足够的装夹刚性。

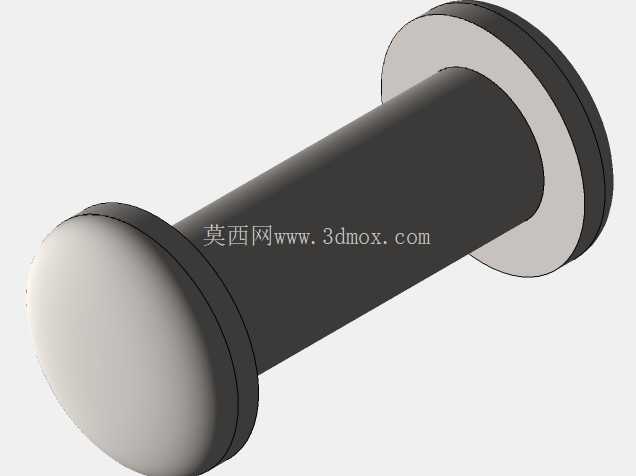

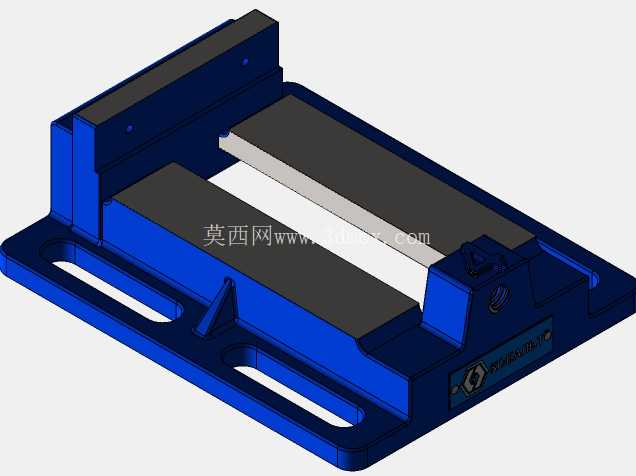

从安装边界来看，该虎钳的整体宽度控制在常规机床工作台的可用宽度范围内，钳口张开最大行程可覆盖常见中小型零件的装夹尺寸，摇把的转动半径经过优化，操作时不会与机床的主轴、护罩等部件发生干涉，操作人员站在工位正前方即可完成装夹操作，无需侧身避让。钳身主体采用蓝色涂装，既可以起到车间环境下的防锈作用，也能在加工过程中清晰识别钳身位置，避免误操作碰撞。底座的导向面经过精密加工，活动钳身移动时的直线度误差控制在极小范围内，夹紧工件时不会出现钳口上翘或侧偏的问题，保证装夹定位精度，对于需要保证平行度、垂直度要求的加工零件，能有效减少装夹带来的形位误差。

在细节设计上，丝杆的端部设置了限位结构，避免活动钳身移动超程脱落，钳身底部的安装槽边缘做了倒角处理，安装时T型螺栓可以顺畅滑入槽内，无需反复对位调整。钳口板的齿形深度经过合理设计，既保证足够的摩擦力，又不会在软质工件表面留下过深的夹痕，对于表面质量要求较高的工件，还可以更换为光面钳口板或者加装铜质护口，满足不同材质工件的装夹需求。整体结构没有多余的冗余设计，所有部件都服务于装夹刚性与操作便利性的核心需求，传动部件的维护也十分便捷，定期在丝杆与导向面加注润滑脂即可长期保持顺畅的操作手感，适合车间高频次的使用场景。
