金属板式平开铰链结构设计方案

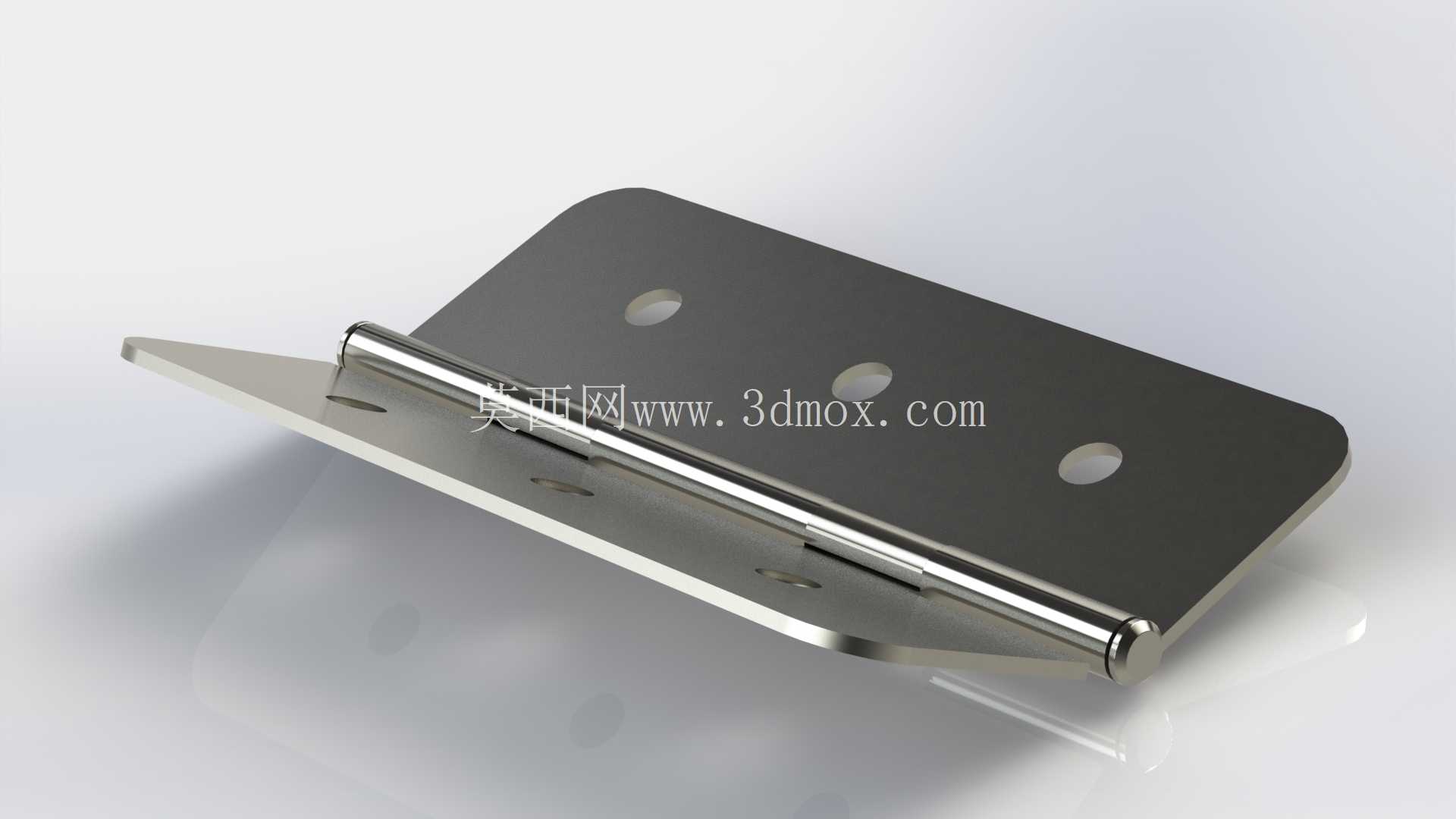

　　日常做设备结构设计时，这类金属板铰链是最常接触的基础连接件之一，很多人觉得合页结构简单，真到选型或者建模的时候，往往会忽略安装边界和受力匹配的细节，最后装上去要么开合卡滞，要么用一段时间就出现板件变形、销轴窜动的问题。这次的铰链采用两块冷轧钢板折弯成型的页片搭配通长销轴的结构，没有多余的装饰性设计，完全是面向工业场景的实用化结构。先从安装场景来说，这类铰链适配的场景非常广，小到设备检修门、电气柜柜门，大到小型设备舱门、工装防护栏的活动连接段，甚至部分民用家具的金属框架连接都能用到，核心作用就是实现两个固定构件之间的定轴转动连接，保证开合过程中两个页片始终绕销轴中心做圆弧运动，不会出现径向偏移。

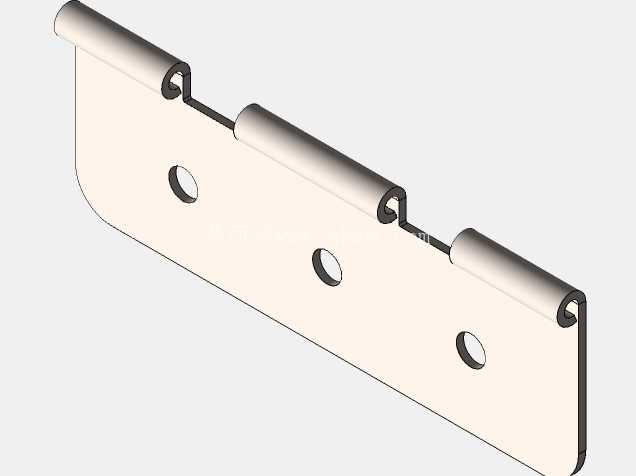

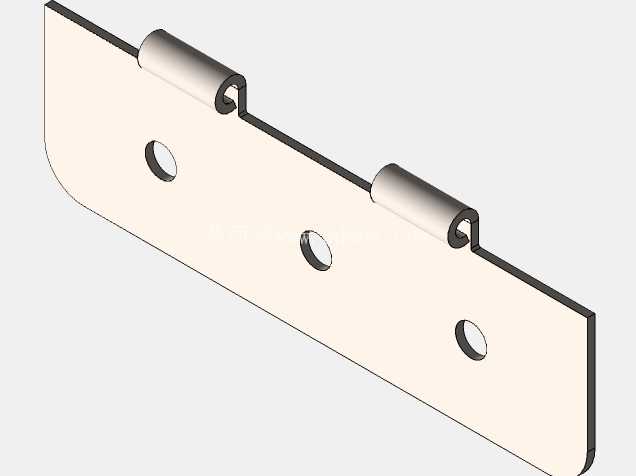

　　从结构设计的思路来看，两块页片都做了卷边处理来包裹销轴，不是那种单点铆接的合页结构，通长的卷边能让销轴的受力均匀分布在整个页片长度方向上，避免局部应力集中导致卷边开裂。页片上的安装孔都做了等距排布，单块页片设置三个安装孔，相比两孔结构，能有效避免安装后页片绕固定螺丝自转的问题，安装时不需要额外打定位销就能保证页片和安装面完全贴合。安装孔的孔径是按照常用的十字盘头螺丝尺寸设计的，孔边做了微小的沉台，螺丝锁紧后头部不会突出页片表面，避免开合过程中螺丝头和对面页片发生刮擦。

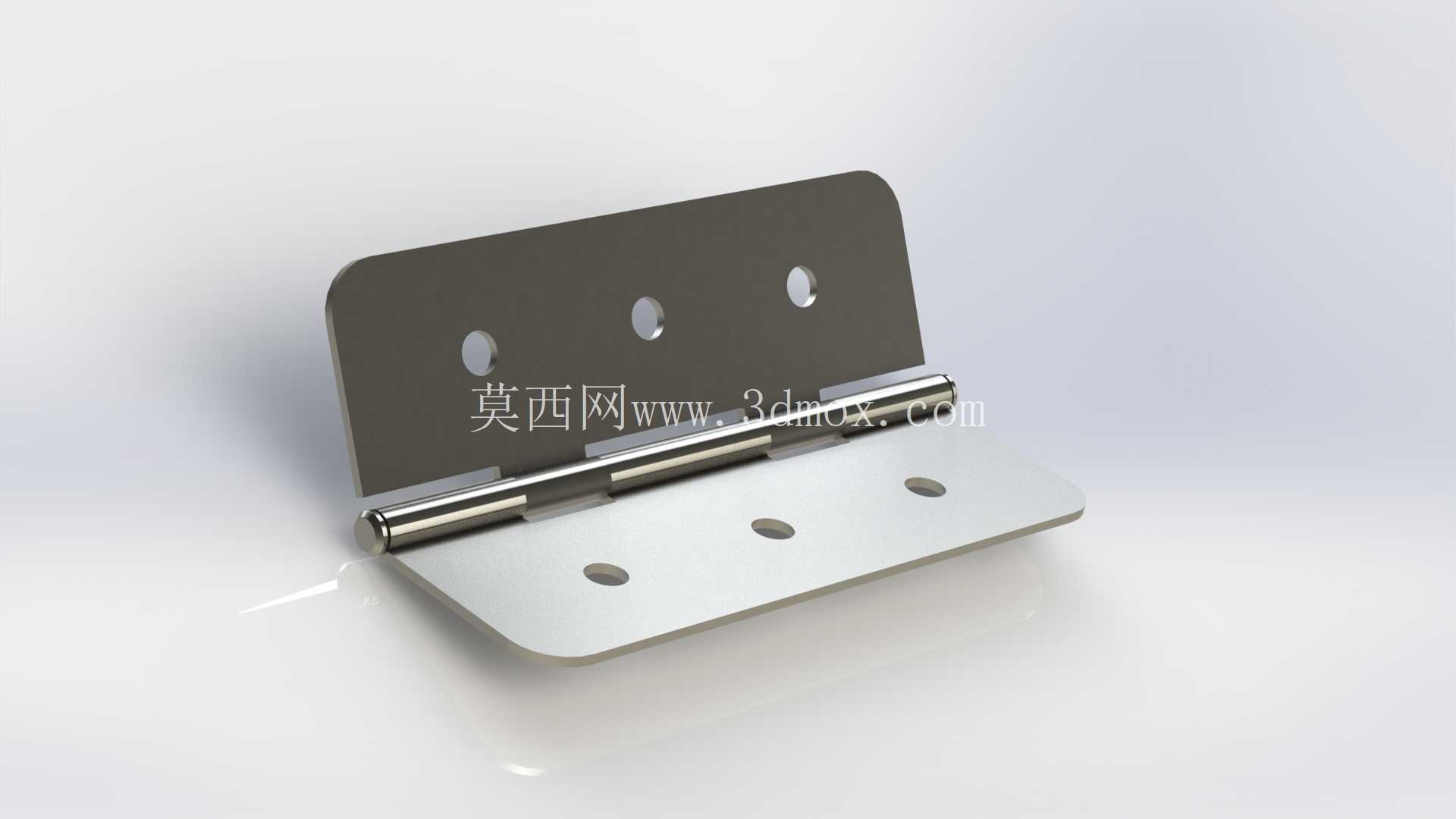

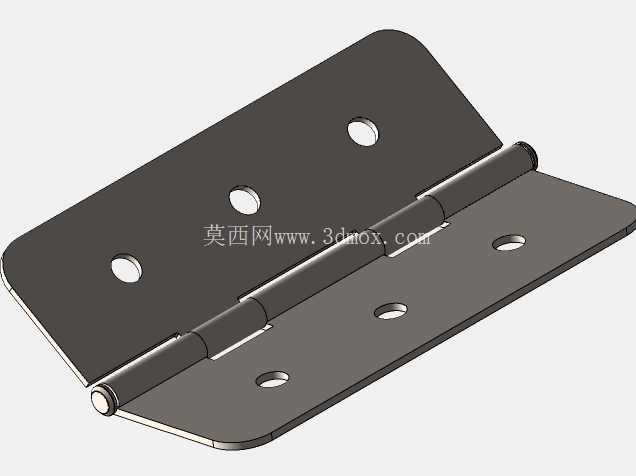

　　销轴的两端做了铆压收口处理，不会在开合过程中出现轴向窜动，销轴和卷边之间的配合间隙控制在合理范围，既保证转动时没有明显的松旷量，又不会因为间隙过小导致转动卡滞，哪怕是在有少量粉尘的车间环境里使用，也不容易因为积尘出现开合不顺的问题。从外形尺寸和安装边界来说，这类铰链的开合角度可以达到180度，两个页片完全展平的时候，两个安装面处于同一平面，闭合的时候两个安装面平行贴合，安装时需要注意在转动侧预留出页片厚度的避让空间，避免门体或者活动件转动时和固定框架发生干涉。页片的厚度选择是按照常规承重需求匹配的，单副铰链的静态承重可以满足中小型柜门的使用要求，如果是更重的舱门，可以通过多副铰链等距排布的方式分散承重，设计排布的时候要注意每副铰链的同轴度，避免不同轴导致转动阻力过大。建模的时候要特别注意卷边的折弯半径，折弯半径过小会导致钣金加工时出现开裂，半径过大则会让两个页片闭合时出现过大的缝隙，影响连接的紧密性。另外页片的边缘都做了微小的倒角处理，没有锋利的锐边，安装操作的时候不会划伤手部，也不会刮蹭连接的线缆或者密封胶条。

　　很多新手建模的时候容易忽略销轴和卷边的配合公差，直接把两个零件做成零间隙配合，实际加工出来就会出现转不动的情况，必须预留合理的转动间隙，同时还要考虑钣金件表面喷涂的厚度，避免涂层堆积导致配合间隙被填死。这类铰链的结构没有复杂的曲面，全部是钣金折弯和标准圆柱销轴组成，加工工艺成熟，批量生产的成本很低，而且后期维护方便，哪怕出现磨损，只需要冲掉旧销轴更换新的就能继续使用，不需要整体更换整个合页。在做设备门体设计的时候，还要根据门的重量计算需要配置的铰链数量，同时要考虑铰链安装位置的框架强度，不能把铰链直接固定在薄钣金的无支撑位置，否则开关门几次就会导致框架变形，让铰链失去定位精度。另外这类金属铰链可以根据使用环境选择不同的表面处理方式，普通室内环境用普通镀锌处理就能满足防锈需求，潮湿或者有腐蚀的环境可以选择不锈钢材质或者喷塑处理，对应的三维建模时只需要更改材料参数和表面外观设置，不需要调整整体结构尺寸。
