适配软管的核桃喷砂真空喷射接头

该部件主要面向核桃砂喷砂清理的作业场景，适配1.25英寸规格的真空软管，同时可搭配5/16英寸的喷雾棒协同工作，是小型喷砂清理设备上的核心连接与导流部件。在实际作业场景中，这类接头多用于精密零部件表面的积碳清理、毛刺去除作业，比如汽修领域的发动机气门积碳清理、小型精密五金件的表面毛边处理，依靠真空负压形成的导流通道，将混合了核桃砂磨料的气流精准导向待处理表面，同时通过外接的真空回路及时回收喷出的磨料与清理下来的杂质，避免磨料散落污染作业环境。

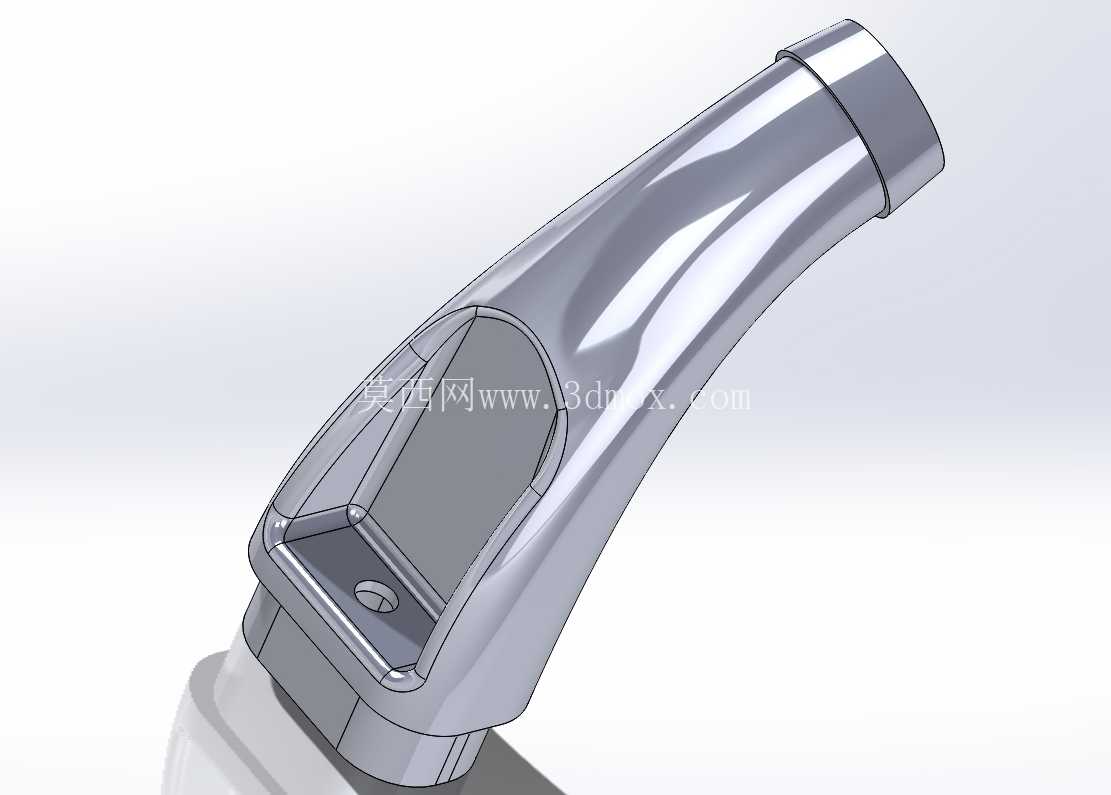

从结构设计思路来看，整个部件采用流线型弯管构型，弯曲弧度经过流体仿真优化，能够最大程度降低磨料气流在管路内部的阻力损失，避免磨料在弯道处堆积堵塞。接头与真空软管连接的一端做了阶梯式限位结构，安装时软管套入后可通过喉箍直接锁紧，阶梯凸台能够防止软管在负压抽吸过程中脱落，同时保证连接位置的密封性，避免真空泄漏导致的吸力不足问题。与喷雾棒连接的安装位设置了嵌入式定位槽，喷雾棒插入后可通过侧面的紧固螺丝锁定，定位槽的公差控制在0.1mm以内，保证喷雾棒与喷射通道的同轴度，避免喷雾方向偏移导致的磨料混合不均问题。

部件的握持区域做了贴合手型的内凹曲面设计，曲面边缘全部做了R2以上的圆角过渡，长时间手持作业时不会硌手，表面的光滑曲面也不容易残留磨料与灰尘，作业后清理十分方便。整个部件的壁厚设计均匀，主体壁厚保持在2.5mm，既能够承受喷砂作业时的磨料冲刷磨损，也不会因为壁厚过大导致整体重量过高增加手持负担，适合长时间手持操作的作业需求。安装边界方面，接头整体的外接圆最大直径为42mm，弯曲段的总长度为128mm，安装时不需要额外预留过大的操作空间，在狭小的作业空间内也可以灵活调整喷射角度。

在功能特性上，该部件的内部流道做了抛光处理，表面粗糙度达到Ra1.6，能够有效减少磨料在流道内壁的摩擦损耗，延长部件的使用寿命，同时光滑的内壁也不会出现磨料挂壁的问题，每次作业结束后只需要通入压缩空气吹扫即可完成内部清理，不需要拆解维护。部件的结构预留了修改调整的空间，设计人员可以根据实际使用的软管尺寸、喷雾棒规格调整对应安装位的尺寸，也可以修改弯曲段的角度来适配不同的作业角度需求，不管是小批量的定制化改装还是3D打印自制都十分方便。对于3D打印制作来说，整个部件没有复杂的内凹倒扣结构，打印时不需要添加过多的支撑结构，打印完成后只需要简单去除支撑、打磨安装面即可投入使用，打印材料可以选择PETG或者ABS这类具备一定耐磨性能的材料，完全能够满足日常轻度喷砂作业的使用需求。在实际装配使用时，需要注意接头与软管连接位置的喉箍锁紧力度，避免力度过大导致接头端部变形影响密封性能，同时紧固喷雾棒的螺丝不需要过度拧紧，避免压裂喷雾棒的管壁，只要能够限制喷雾棒的轴向窜动即可。
