Proxxon手动铣床数控化改造结构设计

这套结构方案针对桌面级小型手动铣床的数控化升级需求设计，核心适配Proxxon系列微型铣床的原有安装基座，在不破坏原床身铸造应力结构的前提下完成三轴进给的自动化改造，主要面向小型零件精密加工、教学实验场景、个人工坊的小批量非标件制作场景，可覆盖铝件、工程塑料、软金属等材质的铣削、钻孔、简单轮廓加工需求，填补了小型手动设备无法实现自动走刀、连续轨迹加工的功能空白。

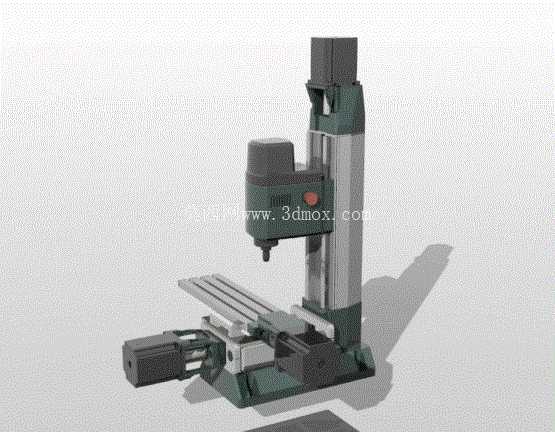

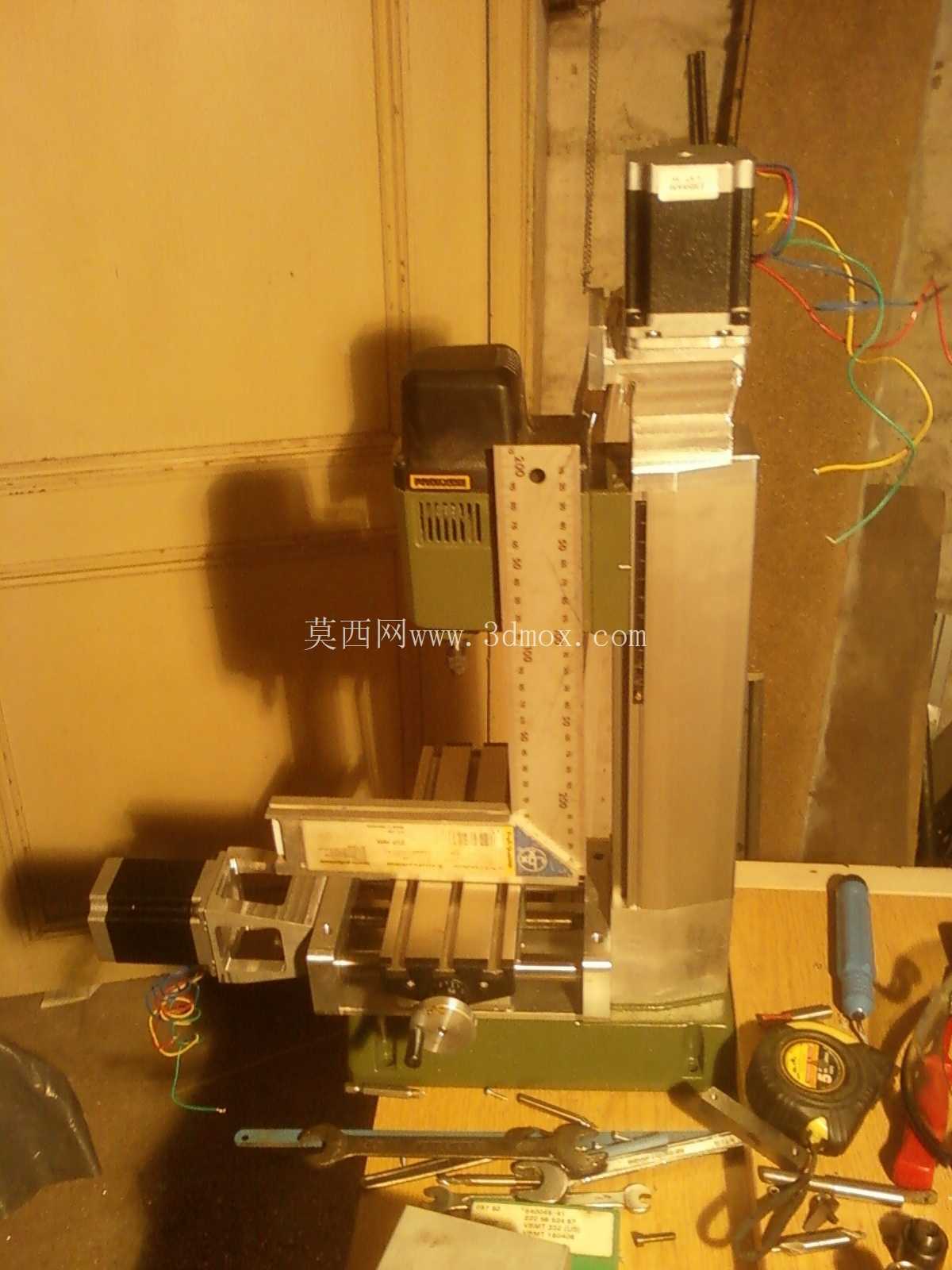

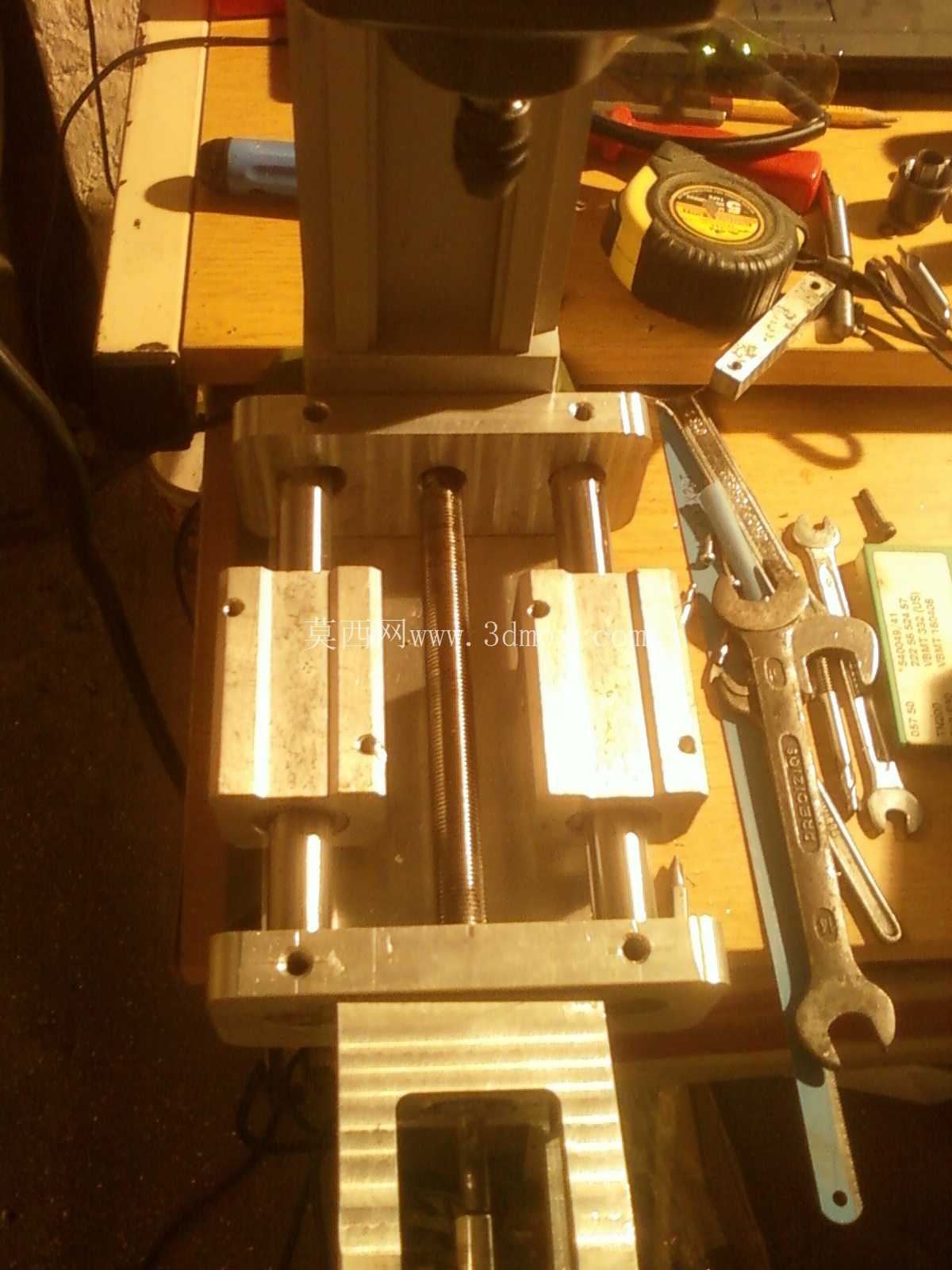

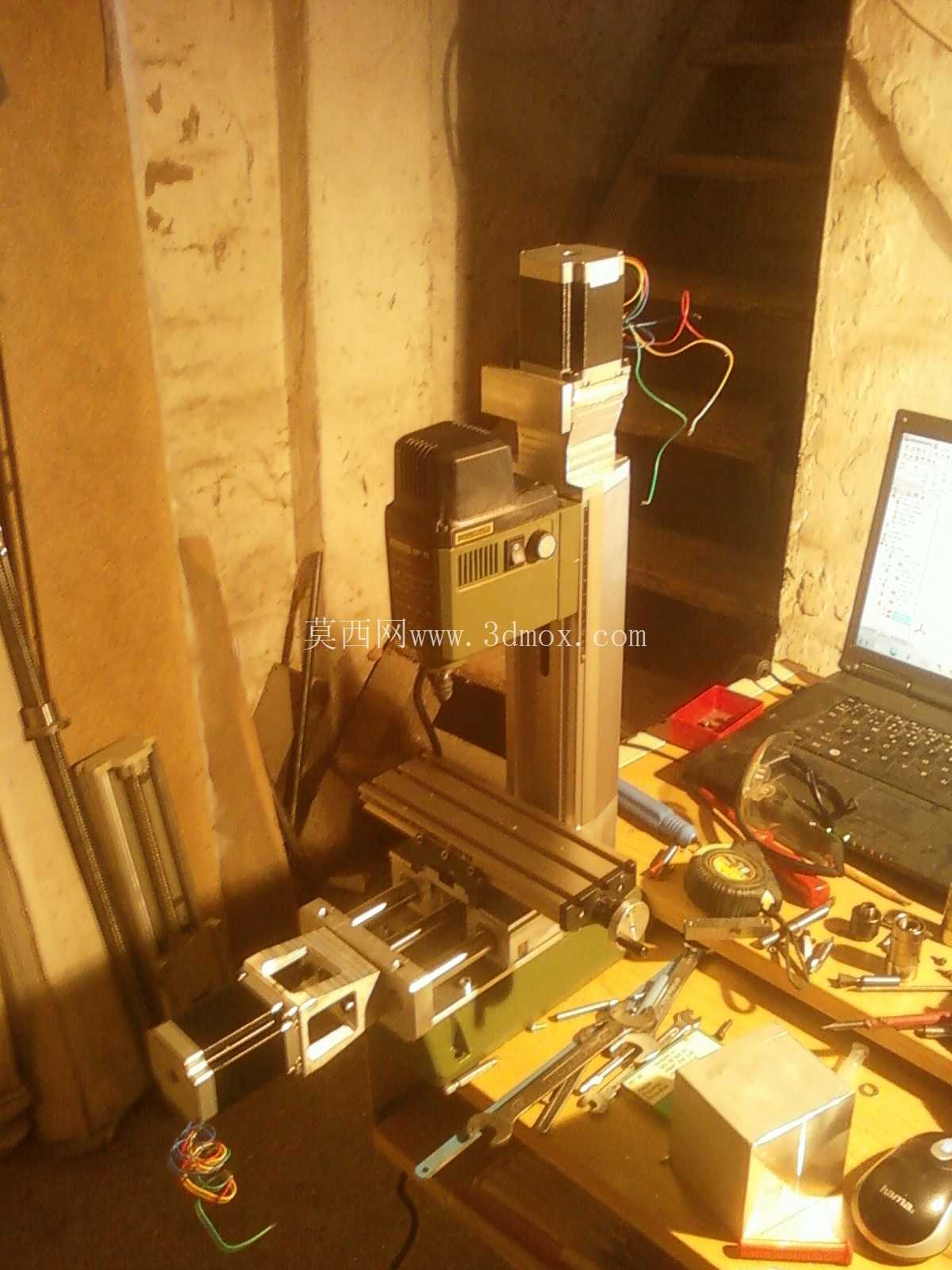

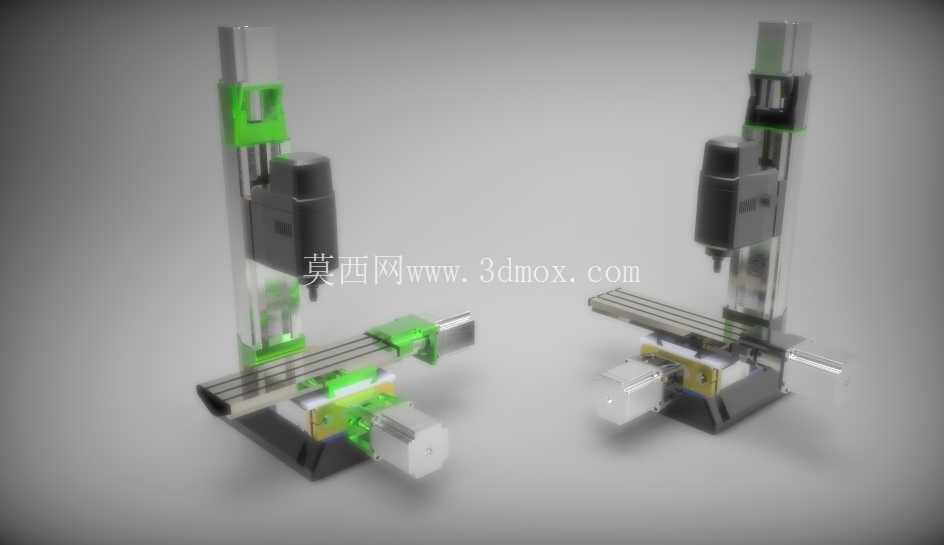

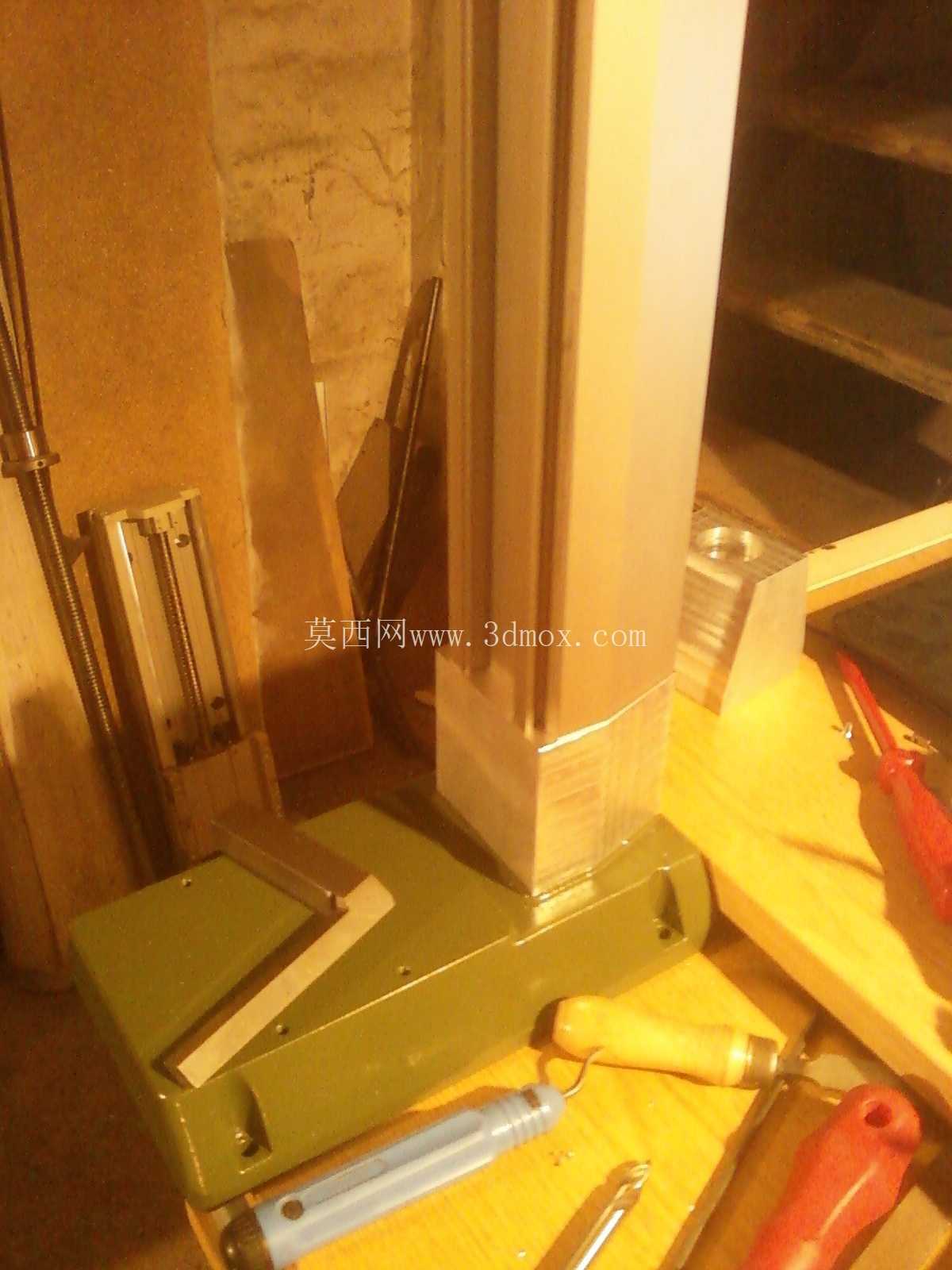

从设计思路上看，整套改造结构优先沿用原设备的主轴单元、床身立柱、工作台基础导轨面，避免重新设计大件带来的刚度损失，X轴进给单元直接加装在原工作台纵向滑座的侧边，通过定制的连接支架将伺服电机输出端与原手动进给丝杠做同轴连接，支架采用6061铝合金整体铣削成型，安装面与原滑座的定位销孔完全匹配，不需要对原床身做钻孔、焊接等不可逆改动，安装时仅需拆除原手动进给手轮，即可完成X轴驱动单元的固定，整体加装后X轴的有效行程与原手动行程保持一致，不会压缩原有加工空间。Y轴进给单元布置在横向滑座的后侧，考虑到原设备横向丝杠的支撑跨度较小，设计时在丝杠远端增加了一个带角接触轴承的支撑座，抵消电机直连带来的径向跳动，支撑座通过T型螺栓固定在床身的原有T型槽内，不需要额外加工安装位，Y轴的电机安装支架做了下沉式设计，避免加装后突出床身轮廓，占用额外的工作台摆放空间。Z轴进给单元的改造是整套结构的设计难点，原设备的主轴滑套手动进给行程较短，且主轴箱的升降依靠立柱侧边的锁紧手柄手动操作，设计时保留了原主轴滑套的手动微调功能，将自动进给的驱动点设置在主轴箱的立柱升降拖板处，通过同步带轮将伺服电机的动力传递到原升降丝杠上，同步带的传动比设置为2:1，既可以保证Z轴进给的扭矩足够带动主轴箱完成升降，也能避免电机直连带来的进给速度过快问题，同时在Z轴拖板处加装了一组阻尼条，抵消主轴箱的自重下坠趋势，保证断电时主轴位置不会出现滑移。

从安装边界尺寸来看，整套改造结构加装完成后，设备的整体宽度仅在原基础上增加120mm，为X轴电机的安装预留空间，深度方向增加85mm，为Y轴支撑座和电机预留位置，高度方向仅增加45mm，为Z轴同步带轮护罩预留空间，整体占地面积不超过0.3平方米，可直接放置在常规工作台面上使用，不需要额外做地基固定。各轴的行程限位采用硬限位与软限位结合的方式，硬限位块直接固定在各轴导轨的原有行程端点处，采用聚氨酯缓冲材质，避免超程时出现刚性碰撞，软限位的触发点设置在硬限位前5mm位置，通过控制系统的参数设置即可完成调整，不需要额外改动机械结构。

在功能特性上，改造后的设备可实现三轴联动的连续轨迹加工，支持G代码直接导入运行，进给速度可在0-1000mm/min范围内无级调整，重复定位精度控制在0.02mm以内，可满足小型零件的精密加工需求。原设备的主轴转速调节、刀具装夹结构完全保留，操作人员不需要重新适应刀具更换、主轴操作的流程，同时保留了各轴的手动微调功能，在对刀、单件简单加工时依然可以采用手动操作模式，兼顾自动加工的效率与手动操作的灵活性。各进给轴的电机均采用密封式外壳设计，可抵御铣削加工时产生的金属碎屑、切削液飞溅，驱动线缆采用拖链收纳，沿各轴的运动方向布置，避免线缆随轴运动时出现缠绕、磨损问题，拖链的弯曲半径设置为28mm，适配小型设备的安装空间，不会与周边结构产生运动干涉。

从实际应用角度出发，这套改造结构充分考虑了小型设备的刚度短板，所有加装的结构件均做了有限元受力分析，在X轴最大行程、Y轴最大负载的工况下，结构的最大形变量不超过0.01mm，不会因为加装驱动结构导致加工精度下降。各连接部位的紧固件均采用8.8级内六角螺栓，配合防松垫圈使用，可承受铣削加工时的持续振动，不会出现连接松动的问题。整套结构的拆装难度低，所有加装部件均可独立拆卸，需要恢复设备手动功能时，仅需拆下电机和连接支架，装回原手动手轮即可，不会对原设备造成不可逆的改动，适合小型加工场景下的设备功能升级需求，也可作为数控教学的实操案例，帮助从业者理解小型机床数控改造的结构逻辑、安装要点与精度控制方法。
